电源设备大通电试验台使用说明.doc

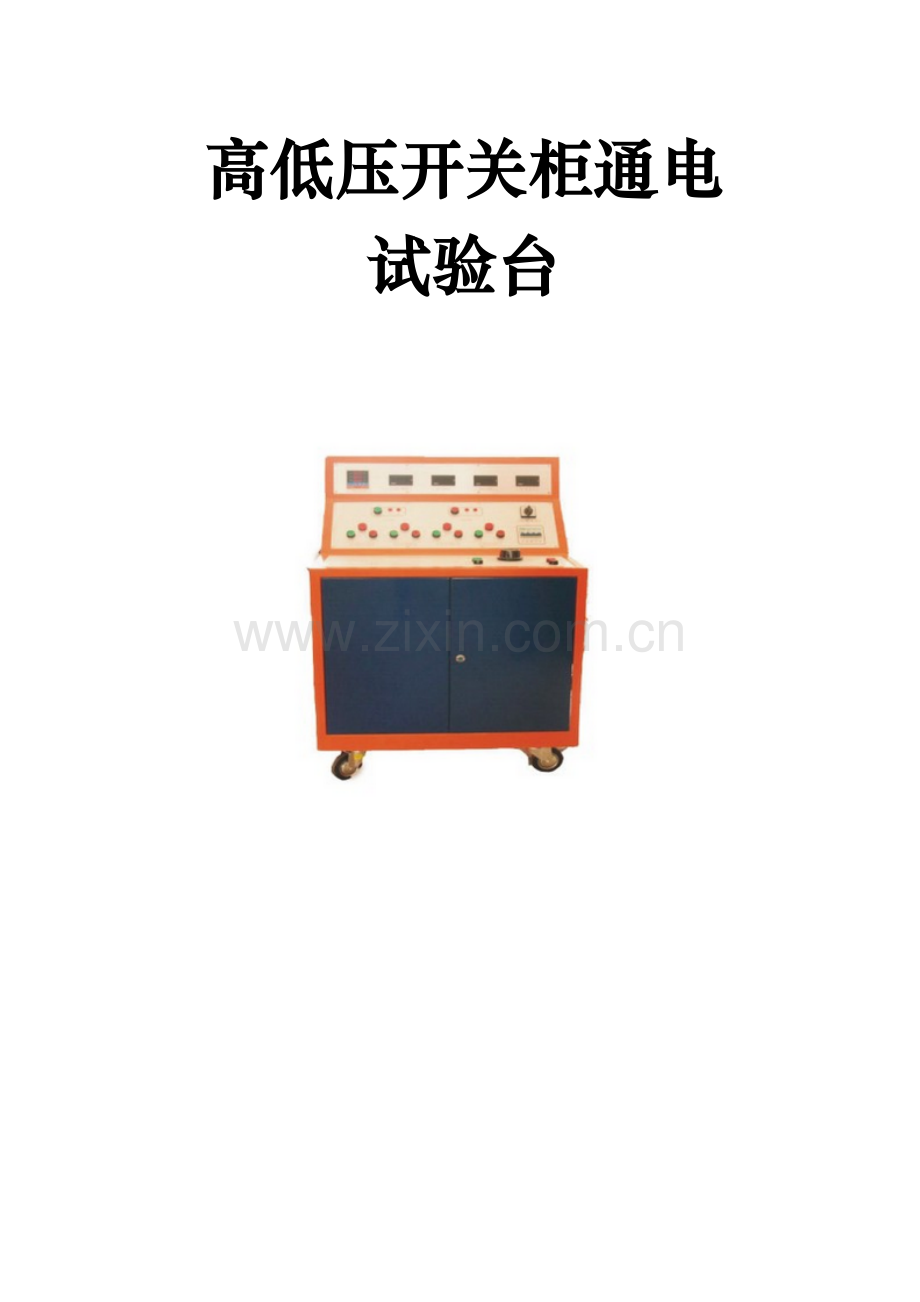

高低压开关柜通电
试验台

目 录
一、概述 4
二、技术参数： 4
三、面板示意图 5
四、功能说明 5
五、操作说明 6
六、开关合闸电源，外配电源 7
七、使用说明： 7
八、产品附件 7
一、概述
高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
二、技术参数：
2.1总输入电源：三相四线AC 380V N
2.2输出电压及电流：
2.2.1三相AC380V输出(固定值) 一组
2.2.2三相AC100V输出 (固定值) 一组
2.2.3三相交流0—380V输出（可调）
（AC 0~380V, 220V时,电流小于10A） 一组
2.2.4交流操作电压 （可调值） 一组
2.2.5直流操作电压
固定值24V、36V、110V、220V；可调值DC0—260V 固定一组，可调一组
2.2.6单相AC220V输出（固定值，插座形式） 二组
2.2.7三相AC10A输出 一组
2.2.8外形尺寸：820*740*1160mm
2.2.9重量：150kg

三、面板示意图

3.1前面板:

3.2后面板

四、功能说明
4.1输出线接线柱前串接10A、20A空气开关作为短路保护。根据用户特殊要求，参数中3、4、5、7项，可以同时合分闸，没有互锁。请用户注意使用中的要求。
最好每次只能有一组电源输出工作。
4.2技术参数中1、5、6、项不受接触器控制，只要总电源开关闭合，即可输出三相AC380V（固定值）、直流操作电压24V、36V、110V、220V固定值输出，AC220V输出（固定值）。
4.3技术参数中3项是可调值，用户只要打开总电源按下合闸开关，缓慢上升直至所需电压值，即可输出三相AC 0—380V的可调值。
4.4技术参数中5项直流操作电压，它分别包含一个固定值、一个可调值。 固定值→用户只要打开后面板的电源开关，就可直接输出固定值24V、36V、110V、220V，
可调值→用户打开电源开关以后，缓慢上升电压，即可输出三相DC
0—300V的可调值。
面板中合闸→启动；分闸→停止
注：用户在进行任何一项操作时请确保前后面板的选项一致
五、操作说明
以检验单相交流电压表为例：
5.1接通输入电源AC380V
5.2连接直流操作电压（可调）电源线至电压表
5.3检查并确认接线是否，接通总电源开关
5.4将调压器回零，并按“合闸”钮，
5.5再按面板上直流操作电压的“合闸”钮
5.6缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。
5.7试验完毕后，先按面板上直流操作电压的“分闸”钮
5.8最后断开面板上的的总闸，然后，断开总电源开关

六、开关合闸电源，外配电源
此项根据用户要求选配
本电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。
晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过调节控制信号电压的大小，改变晶闸管导通角的大小，从而实现对电源进行调节、自动控制的功能。
触发电路系统、晶闸管、导热底板相互绝缘隔离，介电强度大于2500V，使用安全方便。三相整流模块输入端无相序限制。可适用于阻性、感性负载。
七、使用说明：
7.1接通三相四线AC380V
7.2将输出DC电压控制接至负载
7.3将输出调节旋扭逆时针旋转至零位。
7.4检查并确认接线无误
7.5将电源开关闭合
7.6缓慢调节输出调节旋扭，将电压升起到达合适值。
7.7试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
八、产品附件
8.1通电试验台 1台
8.2产品说明书 1份
8.3检验报告 1份

摘要：
产品型号：GYKT-300A
产品名称：高低压开关柜通电试验台
生产厂家：武汉恒新国仪科技有限公司
参考阅读：
仪器概述：高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
声明：
版权所有© 2014武汉恒新国仪科技有限公司
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。本使用说明书受著作权保护，所撰写的内容均为公司所有。本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。本使用说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。可随时查阅我公司官网：
 本使用说明书仅作为产品使用指导，所有陈述、信息等均不构成任何形式的担保。
服务承诺：
感谢您使用恒新国仪科技有限公司的产品。在您初次使用该仪器前，请您详细地阅读此使用说明书，以便正确使用仪器，充分发挥其功能，并确保安全。
 我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取，我们形成了“重客户、重质量"的服务理念。以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的电力试验产品品牌企业。构建良好的市场服务体系，为客户提供满意的售前、售后服务！
安全要求：
 为了避免可能发生的危险，请阅读下列安全注意事项。
本产品请使用我公司标配的附件。防止火灾或电击危险，确保人生安全。
在使用本产品进行试验之前，请务必详细阅读产品使用说明书，按照产品规定试验环境和参数标准进行试验。使用产品配套的保险丝。只可使用符合本产品规定类型和额定值的保险丝。产品输入输出端子、测试柱等均有可能带电压，试验过程中在插拔测试线、电源插座时，会产生电火花，

5
