套管与井眼间隙的要求.doc

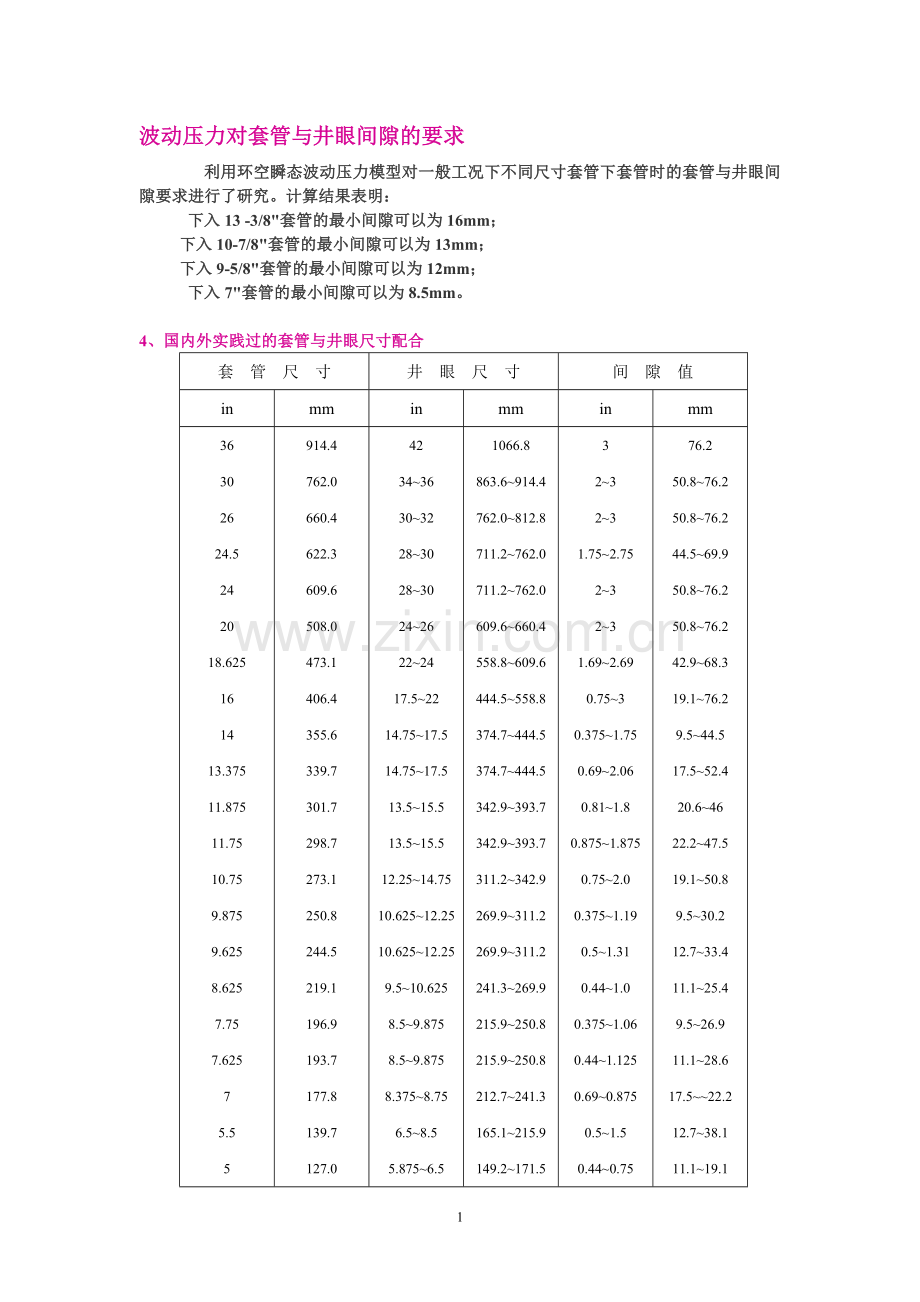

波动压力对套管与井眼间隙的要求

利用环空瞬态波动压力模型对一般工况下不同尺寸套管下套管时的套管与井眼间隙要求进行了研究。计算结果表明：
下入13 -3/8"套管的最小间隙可以为16mm；
下入10-7/8"套管的最小间隙可以为13mm；
下入9-5/8"套管的最小间隙可以为12mm；
下入7"套管的最小间隙可以为8.5mm。

4、国内外实践过的套管与井眼尺寸配合

套 管 尺 寸
井 眼 尺 寸
间 隙 值
in
mm
in
mm
in
mm
36
30
26
24.5
24
20
18.625
16
14
13.375
11.875
11.75
10.75
9.875
9.625
8.625
7.75
7.625
7
5.5
5
4.5
914.4
762.0
660.4
622.3
609.6
508.0
473.1
406.4
355.6
339.7
301.7
298.7
273.1
250.8
244.5
219.1
196.9
193.7
177.8
139.7
127.0
114.3
42
34~36
30~32
28~30
28~30
24~26
22~24
17.5~22
14.75~17.5
14.75~17.5
13.5~15.5
13.5~15.5
12.25~14.75
10.625~12.25
10.625~12.25
9.5~10.625
8.5~9.875
8.5~9.875
8.375~8.75
6.5~8.5
5.875~6.5
5.875~6.125
1066.8
863.6~914.4
762.0~812.8
711.2~762.0
711.2~762.0
609.6~660.4
558.8~609.6
444.5~558.8
374.7~444.5
374.7~444.5
342.9~393.7
342.9~393.7
311.2~342.9
269.9~311.2
269.9~311.2
241.3~269.9
215.9~250.8
215.9~250.8
212.7~241.3
165.1~215.9
149.2~171.5
149.2~155.6
3
2~3
2~3
1.75~2.75
2~3
2~3
1.69~2.69
0.75~3
0.375~1.75
0.69~2.06
0.81~1.8
0.875~1.875
0.75~2.0
0.375~1.19
0.5~1.31
0.44~1.0
0.375~1.06
0.44~1.125
0.69~0.875
0.5~1.5
0.44~0.75
0.69~0.81
76.2
50.8~76.2
50.8~76.2
44.5~69.9
50.8~76.2
50.8~76.2
42.9~68.3
19.1~76.2
9.5~44.5
17.5~52.4
20.6~46
22.2~47.5
19.1~50.8
9.5~30.2
12.7~33.4
11.1~25.4
9.5~26.9
11.1~28.6
17.5~~22.2
12.7~38.1
11.1~19.1
17.5~20.6

固井对套管与井眼间隙的要求
（1）避免形成水泥桥的最小间隙
美国的几家注水泥公司建议套管的最小环隙为0.375in~0.5in，最好为0.75in。
（2）顶替效率与环隙的关系
研究表明，要从窄边处把泥浆充分清除，居中度必须大于或等于67%，在直井段，0.4375in的环空间隙内仍可以获得界面胶结较好的水泥环。
（3）水泥环强度与间隙的关系
资料调研表明，0.75in的环空间隙可以保证水泥浆的充分水化和有足够的水泥环强度；
要达到要求的水泥环强度，管子每边最小的环空间隙为0.375in~0.5in
完井套管
钻头尺寸：61/2＂（165.1）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：5＂（127）
井眼—套管间隙：19.1

技术套管
钻头尺寸：95/8＂（244.5）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：75/8＂（193.7）
井眼—套管间隙：25.4

技术套管
钻头尺寸：121/4＂（311.2
钻头与上层套管间隙（包括上层套管壁厚）：14.25
套管尺寸：103/4＂（273.1）
井眼—套管间隙：19.1

技术套管
钻头尺寸：143/4＂（374.7）
钻头与上层套管间隙（包括上层套管壁厚）：15.85
套管尺寸：133/8＂（339.7）
井眼—套管间隙：17.5

表层套管
钻头尺寸：171/2＂（444.5）
套管尺寸：16＂（406.4）
井眼—套管间隙：19.1
完井套管
钻头尺寸：57/8＂（149.2）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：5＂（127）
井眼—套管间隙：11.1

技术套管
钻头尺寸：81/2＂（215.9）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：7＂（177.8）
井眼—套管间隙：19.1

技术套管
钻头尺寸：121/4＂（311.2
钻头与上层套管间隙（包括上层套管壁厚）：14.25
套管尺寸：95/8＂（244.5）
井眼—套管间隙：33.4

技术套管
钻头尺寸：143/4＂（374.7）
钻头与上层套管间隙（包括上层套管壁厚）：15.85
套管尺寸：133/8＂（339.7）
井眼—套管间隙：17.5

表层套管
钻头尺寸：171/2＂（444.5）
套管尺寸：16＂（406.4）
井眼—套管间隙：19.1

技术套管
钻头尺寸：143/4＂（374.7）
钻头与上层套管间隙（包括上层套管壁厚）：15.85
套管尺寸：133/8＂（339.7）
井眼—套管间隙：17.5

表层套管
钻头尺寸：171/2＂（444.5）
套管尺寸：16＂（406.4）
井眼—套管间隙：19.1

技术套管
钻头尺寸：121/4＂（311.2
钻头与上层套管间隙（包括上层套管壁厚）：14.25
套管尺寸：103/4＂（273.1）
井眼—套管间隙：19.1

完井套管
钻头尺寸：95/8＂（244.5）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：51/2＂（139.7）
井眼—套管间隙：52.4

完井套管
钻头尺寸：95/8＂（244.5）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：7＂（177.8）
井眼—套管间隙：33.4

技术套管
钻头尺寸：95/8＂（244.5）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：75/8＂（193.7）
井眼—套管间隙：25.4

完井套管
钻头尺寸：61/2＂（165.1）
钻头与上层套管间隙（包括上层套管壁厚）：14.3
套管尺寸：5＂（127）
井眼—套管间隙：19.1

3
