资源描述

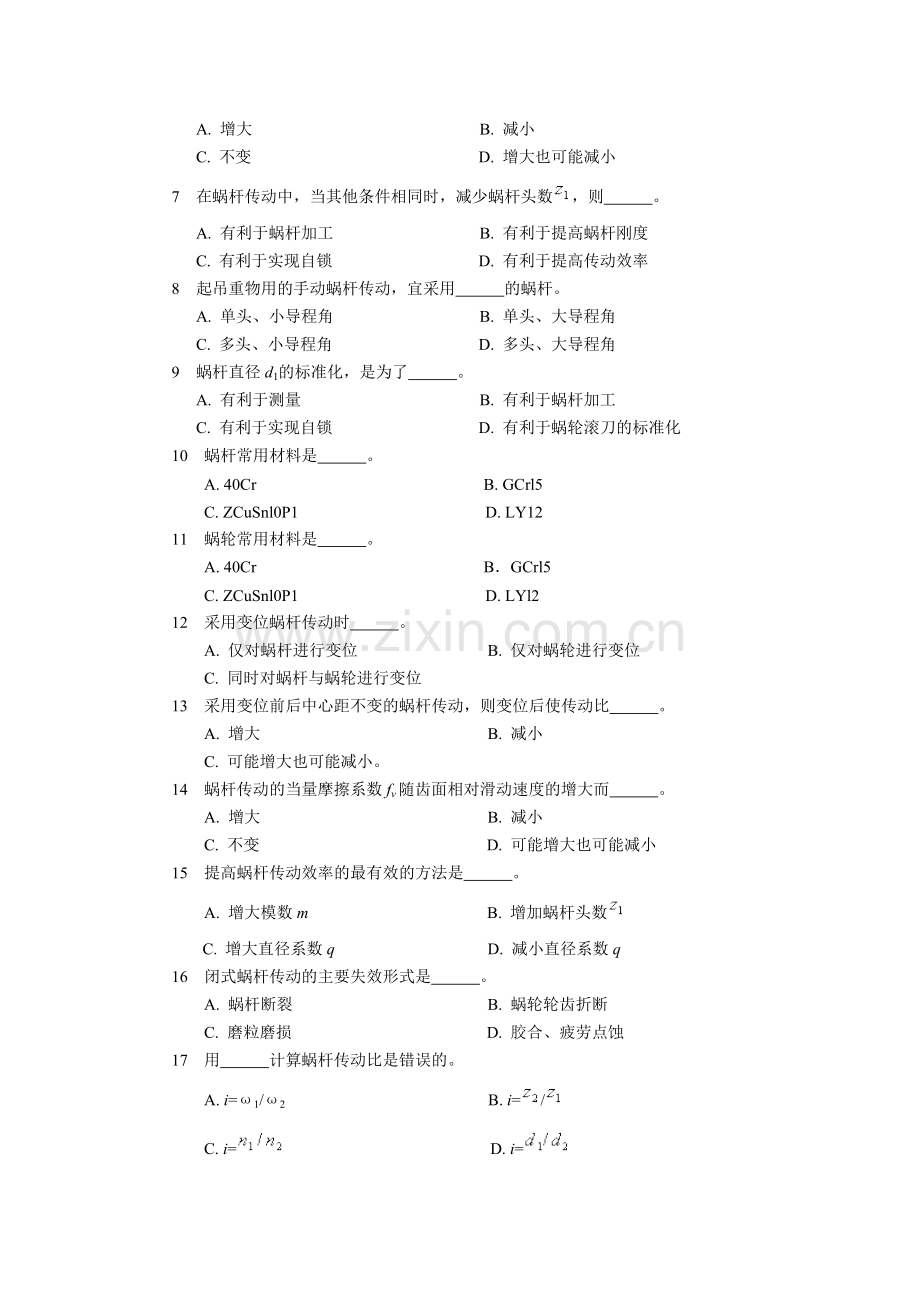

第十一章 蜗杆传动 复习思考题 1、磨削时没有理论误差精度较高的普通圆柱蜗杆是 ①延伸渐开线蜗杆;②渐开线蜗杆;③阿基米德蜗杆;④圆弧面蜗杆 2、标准蜗杆传动的中心距计算公式应力 ①; ②; ③; ④ 3、蜗杆蜗轮啮合面间的滑动速度Va与蜗杆的圆周速度V1之间有如下关系 ①Va=V1;②;Va>V1;③Va<V1;④Va与V1没关系 4、蜗杆传动的主要失效形式是 ①齿面疲劳点蚀;②齿根的弯曲折断;③齿面的胶合和磨损;④齿面的塑性变形 5、蜗杆传动的油温最高不应超过 ①30℃;②50℃;③80℃;④120℃ 6、其他条件相同时,若增加蜗杆头数,则滑动速度 ①增加;②减小;③保持不变;④不一定 7、蜗杆传动为什么要引入直径系数q? 8、蜗杆的热平衡核算不满足要求时可采取哪些措施。 习题 一、选择题 1 与齿轮传动相比较, 不能作为蜗杆传动的优点。 A. 传动平稳,噪声小 B. 传动效率高 C. 可产生自锁 D. 传动比大 2 阿基米德圆柱蜗杆与蜗轮传动的 模数,应符合标准值。 A. 法面 B. 端面 C. 中间平面 3 蜗杆直径系数q= 。 A. q=dl/m B. q=dl m C. q=a/dl D. q=a/m 4 在蜗杆传动中,当其他条件相同时,增加蜗杆直径系数q,将使传动效率 。 A. 提高 B. 减小 C. 不变 D. 增大也可能减小 5 在蜗杆传动中,当其他条件相同时,增加蜗杆头数,则传动效率 。 A. 提高 B. 降低 C. 不变 D. 提高,也可能降低 6 在蜗杆传动中,当其他条件相同时,增加蜗杆头数,则滑动速度 。 A. 增大 B. 减小 C. 不变 D. 增大也可能减小 7 在蜗杆传动中,当其他条件相同时,减少蜗杆头数,则 。 A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度 C. 有利于实现自锁 D. 有利于提高传动效率 8 起吊重物用的手动蜗杆传动,宜采用 的蜗杆。 A. 单头、小导程角 B. 单头、大导程角 C. 多头、小导程角 D. 多头、大导程角 9 蜗杆直径d1的标准化,是为了 。 A. 有利于测量 B. 有利于蜗杆加工 C. 有利于实现自锁 D. 有利于蜗轮滚刀的标准化 10 蜗杆常用材料是 。 A. 40Cr B. GCrl5 C. ZCuSnl0P1 D. LY12 11 蜗轮常用材料是 。 A. 40Cr B.GCrl5 C. ZCuSnl0P1 D. LYl2 12 采用变位蜗杆传动时 。 A. 仅对蜗杆进行变位 B. 仅对蜗轮进行变位 C. 同时对蜗杆与蜗轮进行变位 13 采用变位前后中心距不变的蜗杆传动,则变位后使传动比 。 A. 增大 B. 减小 C. 可能增大也可能减小。 14 蜗杆传动的当量摩擦系数fv随齿面相对滑动速度的增大而 。 A. 增大 B. 减小 C. 不变 D. 可能增大也可能减小 15 提高蜗杆传动效率的最有效的方法是 。 A. 增大模数m B. 增加蜗杆头数 C. 增大直径系数q D. 减小直径系数q 16 闭式蜗杆传动的主要失效形式是 。 A. 蜗杆断裂 B. 蜗轮轮齿折断 C. 磨粒磨损 D. 胶合、疲劳点蚀 17 用 计算蜗杆传动比是错误的。 A. i=ω1/ω2 B. i=/ C. i= D. i= 18 在蜗杆传动中,作用在蜗杆上的三个啮合分力,通常以 为最大。 A. 圆周力Ftl B. 径向力Fr1 C. 轴向力Fa1 19 下列蜗杆分度圆直径计算公式: (a)d1=mq; (b)d1=m;(c)d1=d2/i;(d)d1=m/(itan); (e)d1=2a/(i+1)。 其中有 是错误的。 A. 一个 B. 两个 C. 三个 D. 四个 20 蜗杆传动中较为理想的材料组合是 。 A. 钢和铸铁 B. 钢和青铜 C. 铜和铝合金 D. 钢和钢 二、填空题 1 阿基米德蜗杆和蜗轮在中间平面上相当于直齿条与 齿轮的啮合。 2 在蜗杆传动中,蜗杆头数越少,则传动效率越 ,自锁性越 ,一般蜗杆头数常取= 。 3 在蜗杆传动中,已知作用在蜗杆上的轴向力Fal=1 800N,圆周力Ft1=880N,若不考虑摩擦影响,则作用在蜗轮上的轴向力Fa2= ,圆周力Ft2 。 4 蜗杆传动的滑动速度越大,所选润滑油的粘度值应越 。 5 在蜗杆传动中,产生自锁的条件是 。 6 蜗轮轮齿的失效形式有 、 、 、 。但因蜗杆传动在齿面间有较大的 ,所以更容易产生 和 失效。 7 变位蜗杆传动仅改变 的尺寸,而 的尺寸不变。 8 在蜗杆传动中,蜗轮螺旋线的方向与蜗杆螺旋线的旋向应该 。 9 蜗杆传动中,蜗杆所受的圆周力Ft1的方向总是与 ,而径向力Frl的方向总是 。 10 闭式蜗杆传动的功率损耗,一般包括: 、 和 三部分。 11 阿基米德蜗杆和蜗轮在中间平面相当于 与 相啮合。因此蜗杆的 模数应与蜗轮的 模数相等。 12 在标准蜗杆传动中,当蜗杆为主动时,若蜗杆头数和模数m一定,而增大直径系数q,则蜗杆刚度 ;若增大导程角,则传动效率 。 13 蜗杆分度圆直径= ;蜗轮分度圆直径= 。 14 为了提高蜗杆传动的效率,应选用 头蜗杆;为了满足自锁要求,应选= 。 15 蜗杆传动发热计算的目的是防止 ,以防止齿面 失效。发热计算的出发点是 等于 。 16 为了蜗杆传动能自锁,应选用 头蜗杆;为了提高蜗杆的刚度,应采用 的直径系数q。 17 蜗杆传动时蜗杆的螺旋线方向应与蜗轮螺旋线方向 ;蜗杆的分度圆柱导程角应等于蜗轮的分度圆螺旋角。 18 蜗杆的标准模数是 模数,其分度圆直径= ;蜗轮的标准模数是 模数,其分度圆直径= 。 19 有一普通圆柱蜗杆传动,已知蜗杆头数=2,蜗杆直径系数q=8,蜗轮齿数=37,模数m=8mm,则蜗杆分度圆直径= mm;蜗轮分度圆直径= mm;传动中心距a mm;传动比i= ;蜗轮分度圆上螺旋角= 。 20 阿基米德蜗杆传动变位的主要目的是为了 和 。 21 在进行蜗杆传动设计时,通常蜗轮齿数>26是为了 ;<80(100)是为了 。 22 蜗杆传动中,已知蜗杆分度圆直径,头数,蜗杆的直径系数q,蜗轮齿数,模数m,压力角,蜗杆螺旋线方向为右旋,则传动比i= ,蜗轮分度圆直径= ,蜗杆导程角= ,蜗轮螺旋角 ,蜗轮螺旋线方向为 。 23 阿基米德圆柱蜗杆传动的中间平面是指 的平面。 24 由于蜗杆传动的两齿面间产生较大的 速度,因此在选择蜗杆和蜗轮材料时,应使相匹配的材料具有良好的 和 性能。通常蜗杆材料选用 或 ,蜗轮材料选用 或 ,因而失效通常多发生在 上。 25 蜗杆导程角的旋向和蜗轮螺旋线的力向应 。 26 蜗杆传动中,一般情况下 的材料强度较弱,所以主要进行 轮齿的强度计算。 三、分析计算题 1.阿基米德蜗杆传动,已知比i=18,蜗杆头数Z1=2,直径系数q=10,分度圆直径d1=80mm。试求:1)模数m、蜗杆分度圆柱导程角、蜗轮齿数Z2及分度圆柱螺旋角β;2)蜗轮的分度圆直径d2和蜗杆传动中心距α。 2.分析与思考:蜗轮蜗杆传动正确啮合条件如何?为什么将蜗杆分度圆直径d1定为标准值? 3.图中蜗杆主动,试标出未注明的蜗杆(或蜗轮)的螺旋线方向及转向,并在图中绘出蜗杆、蜗轮啮合点处作用力的方向(用三个分力:圆周力Ft、径向力Fr、轴向力F。表示)。 4.1)蜗轮的旋转方向应如何确定? (2)蜗杆(主动)与蜗轮啮合点处各作用力的方向如何确定? 5.图示蜗杆传动,蜗杆1主动,其转向如图示,螺旋线方向为右旋。试决定: 1)蜗轮2的螺旋线方向及转向n2。 2)蜗杆、蜗轮受到的各力(Ft、Fr、Fα) 6.图示为一标准蜗杆传动,蜗杆主动,螺旋线方向为左旋,转矩T1=2500N·mm,模数m=4mm,压力角,蜗杆头数Z1=2,蜗杆直径系数q=10,蜗轮齿数Z2=54,传动效率=0.75。试确定: 1)蜗轮2的转向及螺旋线方向; 2)作用在蜗杆、蜗轮上的各力的大小和方向(在图中标出)。 7.分析与思考:蜗轮与蜗杆啮合点处各力之间关系如何?与斜齿圆柱齿轮传动各力之间关系有何异同? 8.图示为由斜齿圆柱齿轮与蜗杆传动组成的两级传动,小齿轮1由电机驱动。已知:蜗轮螺旋线方向为右旋,转向mⅢ如图示。要求: 1)确定Ⅰ、Ⅱ轴的转动方向(直接绘于图上); 2)若要使齿轮2与蜗杆3所受轴向力Fa2、Fa2互相抵消一部分,确定齿轮1、2和蜗杆3的轮齿螺旋线方向; 3)蜗杆、蜗轮分度圆直径分别为d3、d4,传递的扭矩为T3、T4(N·mm),压力角为α,求蜗杆啮合点处所受各力Ft3、Fr3、Fa3的大小(用公式表示,忽略齿面间的摩擦力); 4)在图中用箭头画出Ⅱ轴上齿轮2和蜗杆3所受各力Ft、Fr、Fa的方向。 9.在图示传动系统中,1为蜗杆,2为蜗轮,3和4为斜齿圆柱齿轮,5和6为直齿锥齿轮。若蜗杆主动,要求输出齿轮6的回转方向如图所示。试决定: 1)若要使Ⅰ、Ⅱ轴上所受轴向力互相抵消一部分,蜗杆、蜗轮及斜齿轮3和4的螺旋线方向及Ⅰ、Ⅱ、Ⅲ轴的回转方向(在图中标示); 2)Ⅱ、Ⅲ轴上各轮啮合点处受力方向(Ft、Fr、Fa在图中画出)。 10.已知一闭式单级普通蜗杆传动,蜗杆的转速n1=1440r/min,传动i=24,Z1=2,m=10mm,q=8,蜗杆材料为45号钢表面淬火,齿面硬度为50HRC,蜗轮材料为ZCuSn10P1,砂模铸造。若工作条件为单向运转,载荷平稳,使用寿命为2400h。试求:蜗杆能够传递的最大功率P1。(要点提示:因为蜗杆传动的承载能力主要取决于蜗轮齿面接触强度,故可σH≤σHP求解P1。即:首先根据 求出;再由求T1;然后由求得P1) 11. 分析与思考:为什么闭式蜗杆传动的工作能力主要取决于蜗轮轮齿面接触强度,而不取决于蜗杆? 12. 图示为带工运输机中单级蜗杆减速器。已知电动机功率P=7.5kW,转速n1=1440r/min,传动比i=15,载荷有轻微冲击,单向连续运转,每天工作8小时,每年工作300天,使用寿命为5年,设计该蜗杆传动。 13. 分析与思考:为什么闭式蜗杆传动必须进行热平衡计算?如不满足热平衡条件,可采取哪些措施以降低其温升? 答:因为蜗杆传动在其啮合平面间会产生很大的相对滑动速度,摩擦损失大,效率低,工作时会产生大量的热。在闭式蜗杆传动中,若散热不良,会因油温不断升高,使润滑失效而导致齿面胶合。所以,闭式蜗杆传动必须进行热平衡计算,以保证其油温稳定在规定的范围内,即:要求达到热平衡时的工作油温t1≤06℃~70℃,如不满足热平衡条件可采取以下的措施降低其温升:1)在箱体外壁增加散热片,以增大散热面积; 2)在蜗杆轴端设置风扇,以增大散热系数; 3)若上述还不能满足热平衡条件,可在箱体油池中装设蛇形冷水管,或采用压力喷油循环润滑。 14.析与思考:在蜗杆蜗轮机构中,若蜗杆为主动件且其转向已知时,从动蜗轮的转向如何决定。 15.带式运轮机用阿基米德蜗杆传动,已知传递功率P1=8.8kW, n1=960r/min, 传动比i=18,蜗杆头数z1=2,直径系数q=8,蜗杆导程角,蜗轮端面模数m=10mm,蜗杆主动时的传动效率=0.88,蜗杆为左螺旋,转动方向如图a所示。 (1)试在图上标出蜗轮的转向及各力的指向。 (2)列式计算蜗杆与蜗轮各自所受到的圆周力Ft、轴向力Fa、径向力Ft(单位为N)。 16.一单头蜗杆传动,已知蜗轮的齿数z2=40,蜗杆的直径系数q=10,蜗轮的分度圆直径d2=200mm。试求: (1)模数m、轴向齿距pa1,蜗杆分度圆直径d1,中心距α及传动i12。 (2)若当量摩擦系数fv=0.08,求蜗杆、蜗轮分别为主动件时的效率及。 (3)若改用双头蜗杆,其、又为多少? (4)从效率与的计算中可得出什么结论? 17. 图示为双级蜗杆传动。已知蜗杆1、3均为右旋,轴I为输入轴,其回转方向如图示。试在图上画出: (1)各蜗杆和蜗轮的螺旋线方向; (2)轴Ⅱ和轴Ⅲ的回转方向; (3)蜗轮2和蜗杆3所受的各力。 18.蜗杆传动具有哪些特点?它为什么要进行热平衡计算?热平衡计算不合要求时怎么办?
