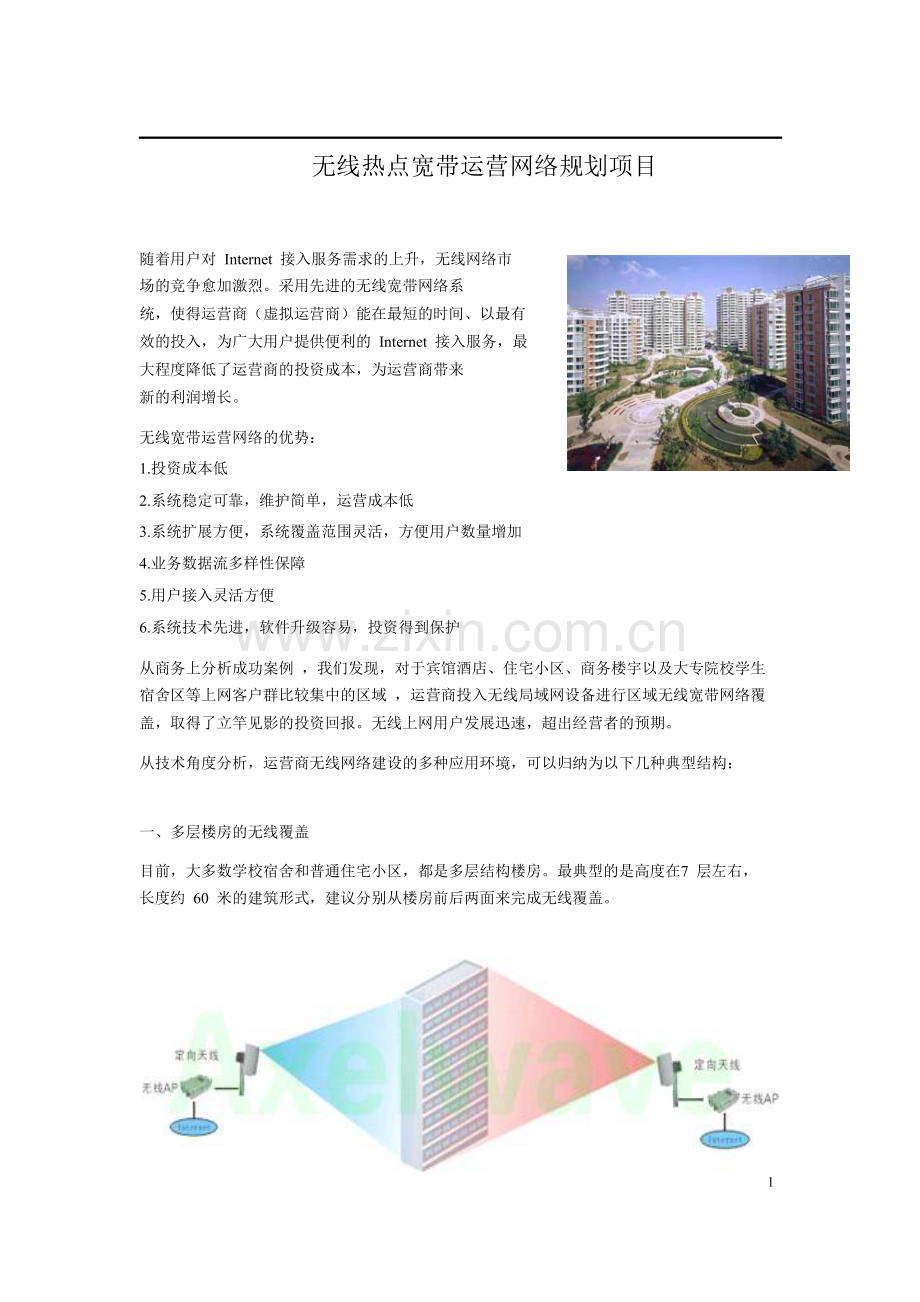

无线热点宽带运营网络规划项目

随着用户对 Internet 接入服务需求的上升，无线网络市
场的竞争愈加激烈。采用先进的无线宽带网络系
统，使得运营商（虚拟运营商）能在最短的时间、以最有
效的投入，为广大用户提供便利的 Internet 接入服务，最
大程度降低了运营商的投资成本，为运营商带来
新的利润增长。

无线宽带运营网络的优势：
1.投资成本低
2.系统稳定可靠，维护简单，运营成本低
3.系统扩展方便，系统覆盖范围灵活，方便用户数量增加
4.业务数据流多样性保障
5.用户接入灵活方便
6.系统技术先进，软件升级容易，投资得到保护

从商务上分析成功案例 ，我们发现，对于宾馆酒店、住宅小区、商务楼宇以及大专院校学生
宿舍区等上网客户群比较集中的区域 ，运营商投入无线局域网设备进行区域无线宽带网络覆
盖，取得了立竿见影的投资回报。无线上网用户发展迅速，超出经营者的预期。

从技术角度分析，运营商无线网络建设的多种应用环境，可以归纳为以下几种典型结构：

一、多层楼房的无线覆盖

目前，大多数学校宿舍和普通住宅小区，都是多层结构楼房。最典型的是高度在7 层左右，
长度约 60 米的建筑形式，建议分别从楼房前后两面来完成无线覆盖。

1

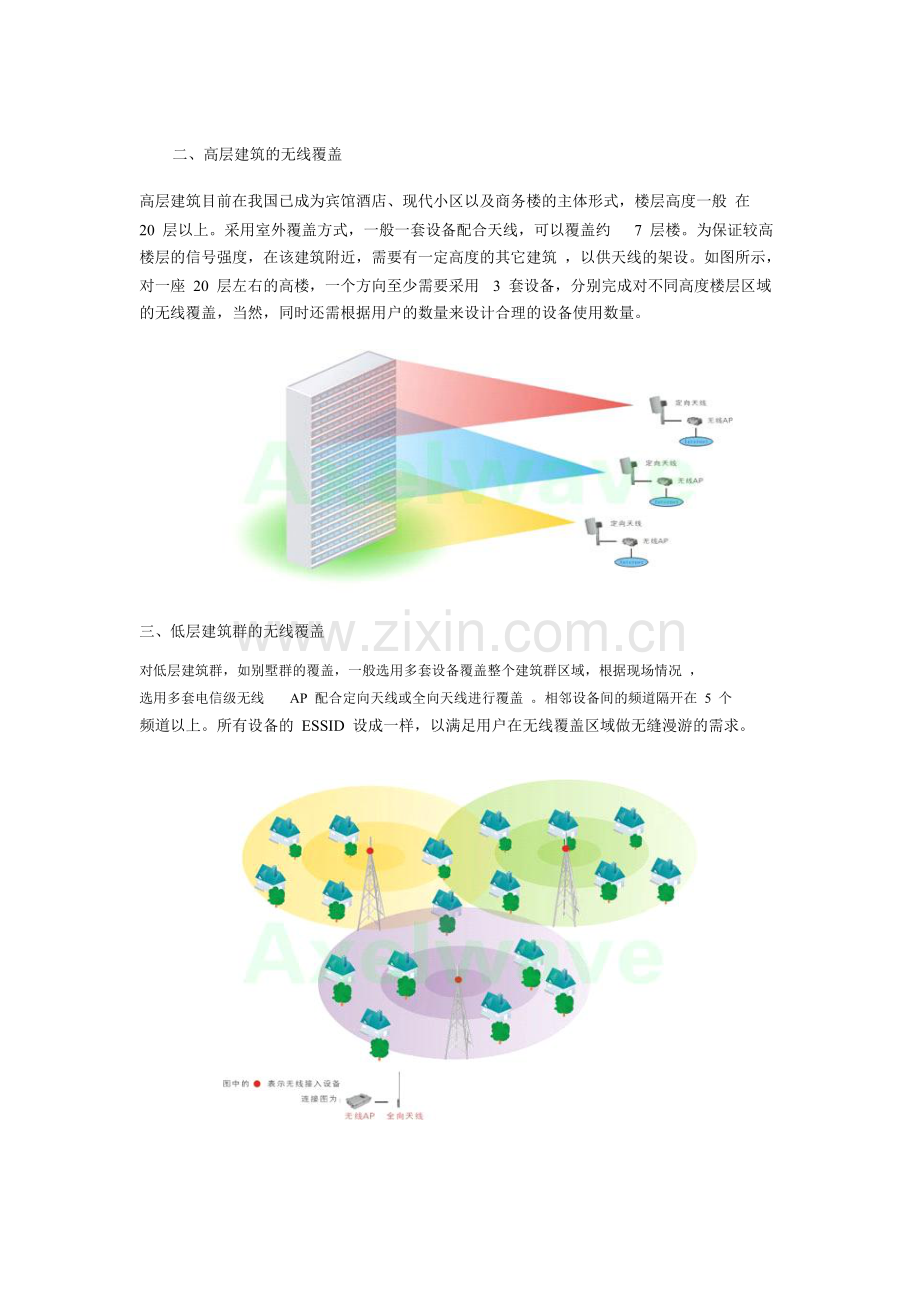

二、高层建筑的无线覆盖


高层建筑目前在我国已成为宾馆酒店、现代小区以及商务楼的主体形式，楼层高度一般 在
20 层以上。采用室外覆盖方式，一般一套设备配合天线，可以覆盖约 7 层楼。为保证较高
楼层的信号强度，在该建筑附近，需要有一定高度的其它建筑 ，以供天线的架设。如图所示，
对一座 20 层左右的高楼，一个方向至少需要采用 3 套设备，分别完成对不同高度楼层区域
的无线覆盖，当然，同时还需根据用户的数量来设计合理的设备使用数量。

三、低层建筑群的无线覆盖

对低层建筑群，如别墅群的覆盖，一般选用多套设备覆盖整个建筑群区域，根据现场情况 ，
选用多套电信级无线 AP 配合定向天线或全向天线进行覆盖 。相邻设备间的频道隔开在 5 个
频道以上。所有设备的 ESSID 设成一样，以满足用户在无线覆盖区域做无缝漫游的需求。

四、室内覆盖技术

前面几种方案主要适用于用户密度较小的区域 ，比如入住率不高的小区等 。对于用户密度大
的区域，应当以采用室内覆盖为主室外覆盖为辅的建设原则。

五、 低层建筑群的无线覆盖

对低层建筑群，如别墅群的覆盖，一般选用多套设备覆盖整个建筑群区域，根据现场情

况，选用多套电信级无线 AP 配合定向天线或全向天线进行覆盖。相邻设备间的频道隔开在

5 个频道以上。所有设备的 ESSID 设成一样，以满足用户在无线覆盖区域做无缝漫游的需

求。

一般来讲，针对局部开放的市内大环境，如卖场、礼堂、体育馆、酒店大堂等，网络用户数量较多而
集中，推荐设计以单个AP小面积覆盖，多个AP整合交叉覆盖形成大面积覆盖区域，每个AP都独立接到交换机上，以保证有足够高的带宽。实际项目中，采用802.11n标准的市内壁挂式和市内吸顶式无线AP设备，完成无线网络的室内信号覆盖。

例如某住宅小区11栋楼、占地四万平高效方案如下：

每栋楼在楼顶布置6个无线ap网桥，在小区内部架设9个无线ap网桥，分三列，所有的无线ap可以使用同一id号，实现小区内wifi信号无缝连接漫游。11栋楼共需要75个无线ap

如果楼宇内部也需要业主无线上网的话，需要在每层楼每单元的1层与3层再布置两个无线ap即可实现，11栋楼内部需要66个ap。

宽带主接入线带宽建议100m光纤接入，如果有条件最好上千兆光纤，因为后期肯定会有大量用户wifi接入，带宽不够的话上网速度会受到很大影响。

主路由器选用电信级别千兆多wan口路由器，带上网行为管理，可以限制带宽，管理方便
主交换机全用电信级别全千兆交换机，为网络的畅通运行做准备。

六：wifi网络建设所需设备清单如下：

1.多wan口全千兆路由器1台 1x1950

2.5口全千兆交换机11台 11x150=1650

3.24口全千兆交换机2台 2x850=1700

4.电信级无线ap网桥300m速率132个 1170x141=164970

5.配电箱10个 10x150=1500

6.超五类千兆网线（5箱，每箱305米，根据实际施工多退少补） 5x550=2750

7.网线信号放大传输器10台 10x700=7000

8.3米路灯杆（用户无线ap架设） 10x300=3000

9.施工费（3人10天算） 10x900=9000

10.电线 （根据实际场地另算）

11.管件杂项（根据实际施工另算）
