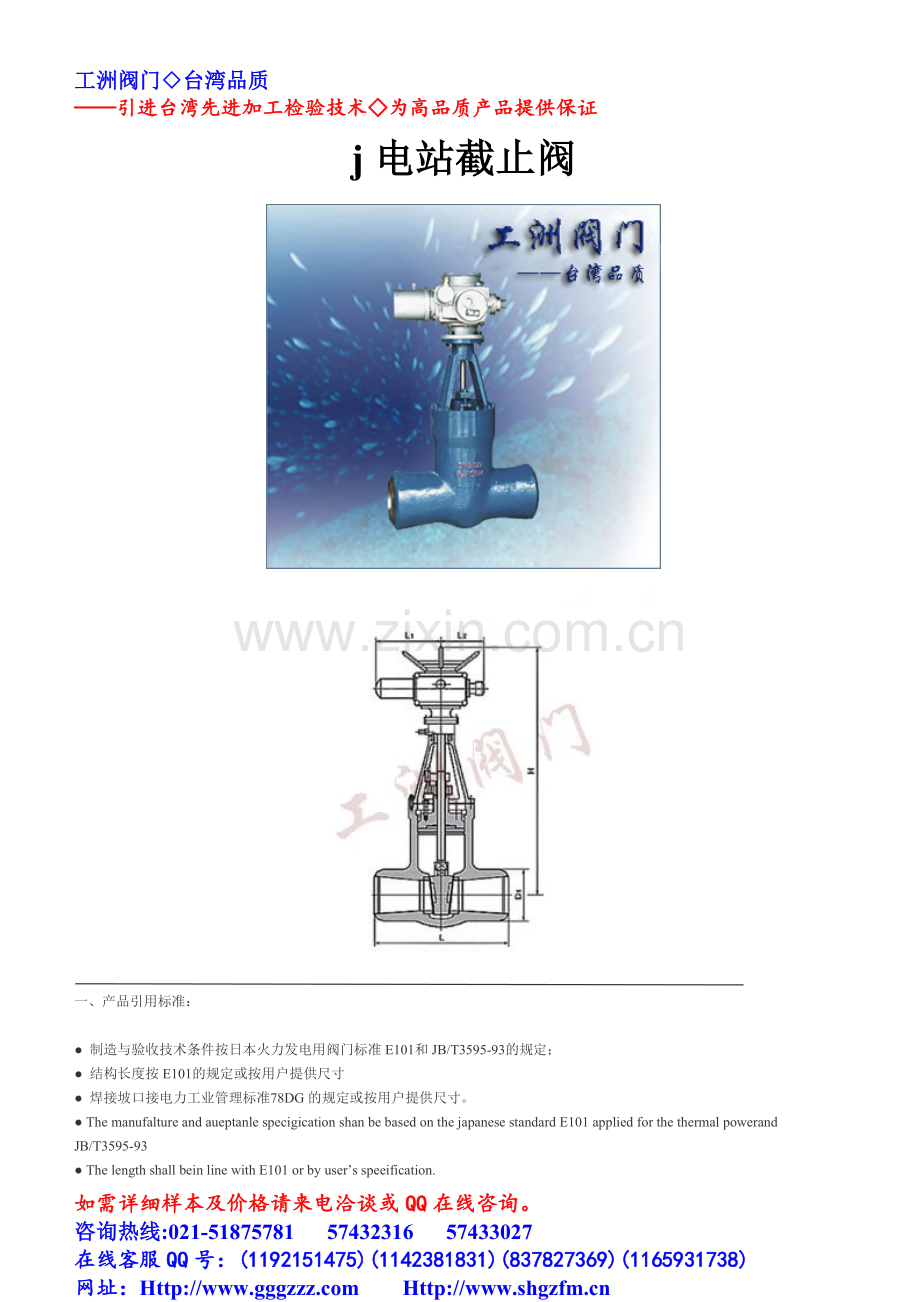

j电站截止阀.doc

工洲阀门◇台湾品质
——引进台湾先进加工检验技术◇为高品质产品提供保证
j电站截止阀

一、产品引用标准：

● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
● The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93
● The length shall bein line with E101 or by user’s speeification.
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification
● The size in inclose is old production’s size
二、主要零件的材料说明：
性能规范Property and specifiecation

产品型号 Product type
公称压力PN(MPa)Nominal pressure
试验压力(MPa)Test pressure
工作压力(MPa)
Working pressure
工作温度(℃)
Working temperature
适用介质
Appicable medium
强度试验
Sheel test
密封试验/上密封实验
Seal test
Z960Y-250
25
37.5
27.5
-
≤425
水、蒸汽、Water,steam
Z960Y-320
32
48.0
36.0
-
≤425
Z960Y-P54100
-
30.0
22.0
P5410
≤540
蒸汽 Steam
Z960Y-P54170
-
48.0
36.0
P5417
≤540
主要零件材料Matecrial for main parts
零件名称Part name
材料牌号Material designation
阀体Body
WCB
WC6
WC9
阀板Disc
WCB
WC6
WC9
阀盖Bonnet
25
12Cr1Mo1VA
阀杆Stem
1Cr17Ni2
20Cr1Mo1VA
阀座Seat
25
12Cr1Mo1VA
密封环Sealing ring
S软钢(增强柔性石墨)S soft steel (flexible graphite)
S软钢S soft steel
F软钢F Soft steel
填料Packing
增强柔性石墨Fexible graphite
支架Yoke
WCB
WCB或WC6
阀杆螺母Stem nut
45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring
1Cr13
20Cr1MoVA

三、工洲牌j电站截止阀主要外形尺寸：
公称通径DNNominal diameter
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions
电动装置Electric dewice
重量(kg)Weight
d
L
H
L1
L2

Z960Y-250
100
84
406
1164
437
277
DZW45
234
125
100
483
1402
437
277
DZW60
343
175
158
711
1650
554
309
DZW180
638
225
200
864
1650
554
309
DZW180
654
300
280
1067
2106
764
398
DZW350
1973
Z960Y-320
100
96
533
1236
437
277
DZW60
291
125
118
610
1302
437
277
DZW60
315
150
148
762
1403
526
283
DZW90
672
175
148
762
1650
554
309
DZW180
684
225
222
1041
1650
554
309
DZW180
696
Z960Y-P54100V
175
148
762
1650
554
309
DZW180
683
225
222
1041
1650
554
309
DZW180
704
250
222
1041
1795
554
309
DZW180
1214
300
294
1245
2080
554
309
DZW250
2125
Z960Y-P54170V
125
98
630
1230
437
277
DZW60
312
225
186
1060
1680
554
309
DZW180
1401
300
278
1397
2265
764

DZW500
2834
325
310
1448
2265
690
398
DZW500
2632
350
338
1550
2536
715

DZWC-4
5591

其它品种电站阀

一、产品引用标准：

设计与制造：GB12235
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JB/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
二、产品用途：
电动焊接截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
三、产品结构特点：
1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，工洲电动焊接截止阀能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
四、主要零件的材料说明：
阀 体
WCB
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
ZG1Cr18Ni9Ti
阀 盖
WCB
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
ZG1Cr18Ni9Ti
支 架
WCB
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
ZG1Cr18Ni9Ti
阀 瓣
2Cr13
316
Cr5Mo
304
阀 杆
2Cr13
316
25Cr2MoV
304
阀 座
25
316
304
304
密封环
304、增强柔性石墨
填 料
增强柔性石墨
阀杆螺母
ZCuA110Fe3

一、主要结构特点及用途：
1.本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。
2.密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能。
3.结构简单，紧凑，检修方便，使用寿命长。
4.阀盖填料室设有真空密封机构，具有自胀押金压紧作用，并且，各连接面采用高强膨胀材料密封，使系统
与大气隔离，具有很好的真空密封性能。
5.本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种。
该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。

二、工洲牌真空隔离截止阀结构形式及尺寸：
NKJ61型真空隔离截止阀； NKZ44、NKZ64型真空隔离闸

产 品 类 型
壳体强度试验(MPa)
上密封试验(MPa)
密封试验(MPa)
适 用 介 质
适用温度(℃)
NKJ61H-40
6.0
4.4
4.4
水，蒸汽，空气
≤425
NKJ61H-64
9.6
7.0
7.0
NKJ61H-100
15.0
11.0
11.0
NKJ61Y-401
6.0
4.4.
4.4
水，蒸汽，空气
≤425
NKJ61-601
9.6
7.0
7.0
NKJ61Y-1001
15.0
11.0
11.0
三、主要零件材料：
零件名称
阀体阀盖
阀杆
阀瓣
密封面
阀杆螺母
填料
紧固件
NKJ61H-C型
25或WCB
铬不锈钢
铬不锈钢
H:合金钢
铝青铜
膨胀复合石墨
优质碳钢
NKJ61Y-1型
铬钼钢
20Cr1M01VA或38CrMoAIA
12Cr1mo1VA
Y:硬质合金
铬钼钢

一、产品说明：
工洲牌锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
二、截止阀设计结构和特征：
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
三、采用以下结构：
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
锻钢截止阀 800Lb

四、标准材质明细表：
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105N
A182 F22
A182/F304(L)
A182/F316(L)
6
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276 410
A182 F304(L)
A182 F316(L)
9
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 410
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
五、工洲牌J61H-800LB锻钢截止阀尺寸（mm)和重量（Kg）：
NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79
79
92
111
120
152
172
200
H（开）
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8
锻钢截止阀 900Lb～1500Lb

六、标准材质明细表：
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
6
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276 410
A182 F304(L)
A182 F316(L)
9
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 420
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
七、工洲牌J61H-800LB锻钢截止阀尺寸（mm)和重量（Kg）：
NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
H（开）
171
207
207
240
258
330
355
370
W
100
125
125
160
160
180
200
240
重量
螺栓式
2.2
3.7
3.6
6.8
7.6
11.6
15.0
21.9
焊接式
2.0
3.4
3.3
6.0
5.6
10.3
14.2
18.0

一、产品特性：
阀类
传动方式
连接形式
结构形式
密封面
公称压力
阀体材料
闸阀
伞齿轮
焊接
弹性闸板
D802/D812
STL/STL
P54100V、P54140V
P54170V、P57170V
WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I
WCB-C9 ZG35CrMoV
说明：Z60Y-P54160V DN25手动电站闸阀，焊接连接弹性闸板，密封面硬质合金，540℃以下公称压力16.0MPa阀体为铬钼钢
二、产品型号：
产品型号
Z60Y-160
Z60Y-P54100V
Z60Y-200
Z60Y-P54140V
Z60Y-250
Z60Y-P54170V
Z60Y-320
Z60Y-P57170V
伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y
公称通径（DN/mm）
15～50、（2
1"
～16"）

2

适用温度/℃
≤425
≤552
≤593
≤550
适用介质
水、蒸汽、气体、石油产品
试验压力（MPa）
公称压力PN/MPa
16.0
20.0
25.0
32.0
P54100V
P54140V
P54170V
P54170V
强度试验
24
30
37.5
48
30
42
48
6.3
密封试验
17.6
22
27.5
35.1
11
15.4
17.8
18.7
三、工洲牌Z560Y伞齿轮焊接闸阀外形尺寸国标（手动）：
公称压力
PN（MPa）
公称通径
DN（mm）
外形尺寸及连接尺寸（mm）
L
D
L1
d
H
16.0
15
90
23
10
13
182
20
110
29
11
18
210
25
120
35
12
23
235
32
130
43
14
28
258
40
150
49
15
36
285
50
170
61
16
45
338
20.0
15
90
23
10
13
182
20
110
29
11
18
210
25
120
35
12
23
235
32
130
43
14
28
258
40
150
49
15
36
285
50
170
61
16
45
338
25.0
15
90
23
10
13
182
20
110
29
11
18
210
25
120
35
12
23
235
32
130
43
14
28
258
40
150
49
15
36
285
50
170
61
16
45
338
四、工洲牌Z560Y伞齿轮焊接闸阀磅级电站（手动）：
型号
规格in
外形尺寸及连接尺寸（mm）
d
L
H
Z60Y-1500Lb
2
1

2

56
254
671
3
64
305
692
4
84
406
790
5
100
483
875
6
126
559
1055
8
158
711
1148
Z60Y-2000Lb
2
1

2

50
330
640
3
60
368
690
4
80
457
806
5
96
533
980
6
118
610
1090
Z60Y-2000Lb
2
1

2

46
330
639
3
54
368
680
4
70
457
805
5
86
533
965
6
104
610
1070
Z60Y-3500Lb
3
44
440
745
4
56
540
860
五、工洲牌Z560Y伞齿轮焊接闸阀磅级电站（伞齿轮）：
型号
规格in
外形尺寸及连接尺寸（mm）
d
L
H
Z560Y-1500Lb
8
158
711
813
10
200
864
998
12
250
991
1156
14
280
1067
1287
16
318
1194
1413
Z560-2000Lb
8
148
762
935
10
180
914
1050
12
222
1041
1150
14
254
1118
1231
16
294
1245
1330
六、工洲牌Z560Y伞齿轮焊接闸阀磅级电站（伞齿轮）：
型号
规格in
外形尺寸及连接尺寸（mm）
d
L
H
Z560Y-2500Lb
6
127
610
928
8
130
762
851
10
162
914
1031
12
210
1041
1166
14
234
1118
1217
16
264
1245
1381
Z560Y-3500Lb
5
74
616
774
6
88
692
857
8
116
846
1041
10
142
1000
1197
12
174
1124
1338

一、产品引用标准：

● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
● The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93
● The length shall bein line with E101 or by user’s speeification.
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification
● The size in inclose is old production’s size
二、主要零件的材料说明：
性能规范Property and specifiecation

产品型号 Product type
公称压力PN(MPa)Nominal pressure
试验压力(MPa)Test pressure
工作压力(MPa)
Working pressure
工作温度(℃)
Working temperature
适用介质
Appicable medium
强度试验
Sheel test
密封试验/上密封实验
Seal test
Z960Y-250
25
37.5
27.5
-
≤425
水、蒸汽、Water,steam
Z960Y-320
32
48.0
36.0
-
≤425
Z960Y-P54100
-
30.0
22.0
P5410
≤540
蒸汽 Steam
Z960Y-P54170
-
48.0
36.0
P5417
≤540
主要零件材料Matecrial for main parts
零件名称Part name
材料牌号Material designation
阀体Body
WCB
WC6
WC9
阀板Disc
WCB
WC6
WC9
阀盖Bonnet
25
12Cr1Mo1VA
阀杆Stem
1Cr17Ni2
20Cr1Mo1VA
阀座Seat
25
12Cr1Mo1VA
密封环Sealing ring
S软钢(增强柔性石墨)S soft steel (flexible graphite)
S软钢S soft steel
F软钢F Soft steel
填料Packing
增强柔性石墨Fexible graphite
支架Yoke
WCB
WCB或WC6
阀杆螺母Stem nut
45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring
1Cr13
20Cr1MoVA

三、工洲牌j电站截止阀主要外形尺寸：
公称通径DNNominal diameter
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions
电动装置Electric dewice
重量(kg)Weight
d
L
H
L1
L2

Z960Y-250
100
84
406
1164
437
277
DZW45
234
125
100
483
1402
437
277
DZW60
343
175
158
711
1650
554
309
DZW180
638
225
200
864
1650
554
309
DZW180
654
300
280
1067
2106
764
398
DZW350
1973
Z960Y-320
100
96
533
1236
437
277
DZW60
291
125
118
610
1302
437
277
DZW60
315
150
148
762
1403
526
283
DZW90
672
175
148
762
1650
554
309
DZW180
684
225
222
1041
1650
554
309
DZW180
696
Z960Y-P54100V
175
148
762
1650
554
309
DZW180
683
225
222
1041
1650
554
309
DZW180
704
250
222
1041
1795
554
309
DZW180
1214
300
294
1245
2080
554
309
DZW250
2125
Z960Y-P54170V
125
98
630
1230
437
277
DZW60
312
225
186
1060
1680
554
309
DZW180
1401
300
278
1397
2265
764

DZW500
2834
325
310
1448
2265
690
398
DZW500
2632
350
338
1550
2536
715

DZWC-4
5591

一、用途:
工洲牌焊接连接的闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。
二、标准与规范：
设计与制造
结构长度
压力--温度等级
试验与检验
E101 JB/T3595 DL/T531
E101 JB/T2766 GB/T5188.1
E101 JB/T3595
E101

三、型号：
对接焊端
产品型号
ANSIB16.25 DL/T531
Z60Y-160
Z60Y-P54100V
Z60Y-200
Z60Y-P54140V
Z60Y-250
Z60Y-P54170V
Z60Y-320
Z60Y-P54170V
锥齿轮传动闸阀
在型号“Z”后插入“5”，示例Z560Y-160
电动闸阀
在型号“Z”后插入“9”，示例Z960YP54100V
四、性能规范：
型号
公称压力PN(Mpa)
试验压力（MPa)
适用温度(℃)
适用介质
强度试验
密封试验
Z60Y-160
16.0
24
17.6
≤425
水、油品、蒸气
Z60Y-200
20.0
30
22
Z60Y-250
25.0
37.5
27.5
Z60Y-320
32.0
48
35.2
Z60Y-P54100V
P54100V
30
11
≤540
Z60Y-P54140V
P54140V
42
15.4
Z60Y-P54170V
P54170V
48
18.7
Z60Y-P54170V
P54170V
63
18.7
≤570
五、主要零件材料：
零件名称
材料牌号
阀体
WCB A105
Wc6 12Cr1MoV
Wc6 12Cr1MoV
阀盖
WCB 35
Wc6 12Cr1MoV
Wc6 12Cr1MoV
支架
WCB
WCB
WCB
闸板
WCB
Wc6
Wc9
阀杆
2Cr13
25Cr2MoV 20Cr1Mo1V1A
25Cr2MoV 20Cr1Mo1V1A
阀座
25
304
304
密封环(垫片)
包覆垫、 增强柔性石墨
填料
增强柔性石墨
阀杆螺母
ZCuAI10Fe3
六、工洲牌Z60Y国标电站闸阀主要外形尺寸及连接尺寸：
公称压力
PN(MPa)
公称通径
DN(mm)
主要外形尺寸及连接尺寸（mm）
重量
(Kg)
L
D
L1
d
H
D0

16.0

15
90
23
10
13
182
118
6
20
110
29
11
18
210
130
10
25
120
35
12
23
235
150
13
32
130
43
14
28
258
166
15
40
150
49
15
36
285
180
23
50
170
61
16
45
338
180
35

20.0

15
90
23
10
13
182
118
6
20
110
29
11
18
210
130
10
25
120
35
12
23
235
150
13
32
130
43
14
28
258
180
16
40
150
49
15
36
285
180
25
50
170
61
16
45
338
180
37

25.0

15
90
23
10
13
182
118
6
20
110
29
11
18
210
130
10
25
120
35
12
23
235
150
13
32
130
43
14
28
258
180
16
40
150
49
15
36
285
180
27
50
170
61
16
45
338
180
40
七、结构优势与特点：
●设计制造按JB/T3595等标准，可与国产设备配套使用。
●阀门中腔采用压力自紫式密封结构、密封性能好。支管两端为焊接结构。
●闸板与阀座密封面采用司太立（stellite）钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
●阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
●启闭件的结构可根据用户要求设计成单板、双板平行双板等不同形式。

八、主要外形尺寸肜连接尺寸：
公称压力
PN(MPa)
公称通径
DN(mm)
主要外形尺寸及连接尺寸(mm)
重量
(Kg)
d
L
H
L1
L2

25.0

50
43
216
840
363
197
103
65
57
254
915
363
197
110
80
67
305
950
363
197
135
100
84
406
1164
437
277
234
125
100
483
1402
437
277
343
150
125
700
1129

450
175
158
711(750)
1650
457
309
638
225
200
864(850)
1650
554
309
654
300
280
1067
2106
764
398
1973

32.0

100
96
533
1236
437
277
234
125
118
610
1402
437
277
315
150
148
762(750)
1403
526
283
672
175
148
762(750)
1650
554
309
684
225
222
1041(850)
1650
554
309
696
350
350
1250
2255

2605

P54100V

175
148
762(750)
1650
554
309
683
225
222
1041(850)
1650
554
309
704
250
222
1041(900)
1795
554
309
1214
300
294
1254
2080
554
309
2125

P5414V

125
136
600
1115

175
175
750
1205

225
217
850
1490

P54170V

125
98
630(580)
1230
437
277
312
225
186
1060(850)
1680
554
309
1404
300
278
1397
2265
764

2834
350
338
1550
2536
715

5591

P57170V

125
124
600
1115

175
163
750
1205

225
201
850
1490

如需详细样本及价格请来电洽谈或QQ在线咨询。
咨询热线:021-51875781 57432316
