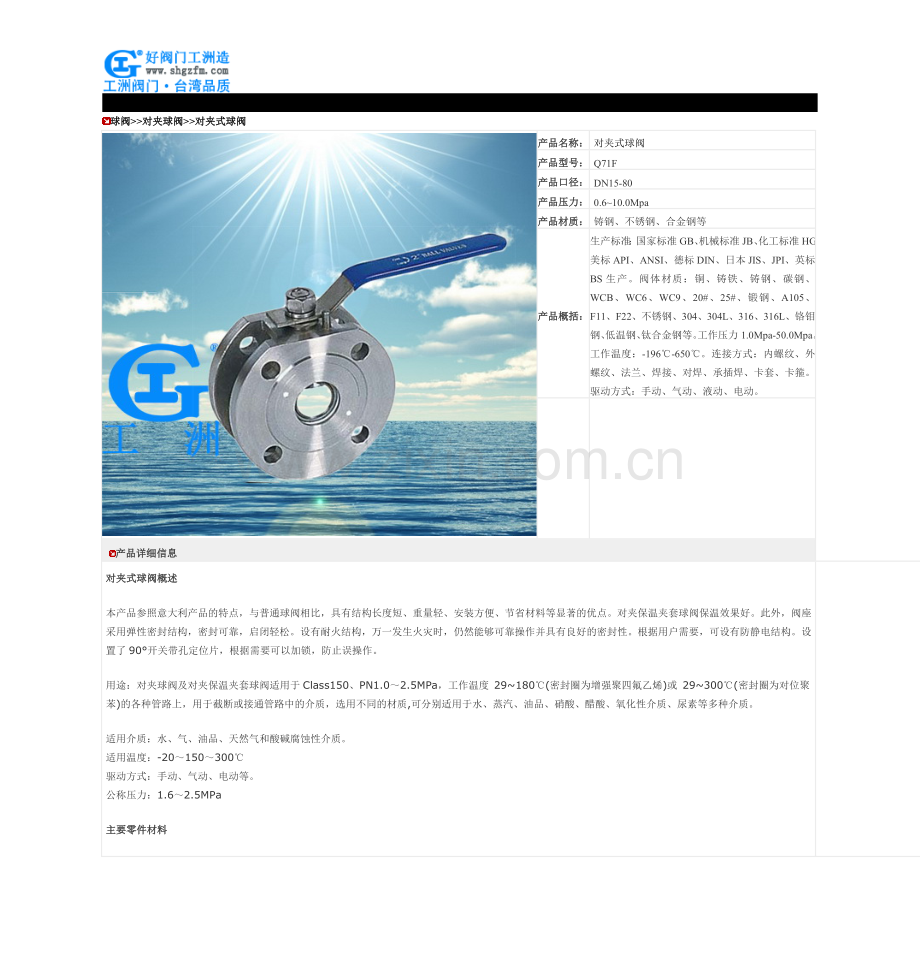

对夹式球阀-Q71F对夹式球阀.doc

球阀>>对夹球阀>>对夹式球阀

产品名称：
对夹式球阀
产品型号：
Q71F
产品口径：
DN15-80
产品压力：
0.6~10.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

  产品详细信息
对夹式球阀概述
本产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
用途：对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa
主要零件材料
序号
NO
零件名称
材质
1
阀体
不锈钢CF8M/CF8
碳钢WCB
2
球
不锈钢316/304
不锈钢SS304
3
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
阀杆
不锈钢316/304
不锈钢SS304
5
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
6
定位锁
不锈钢304
不锈钢SS304
7
手柄
不锈钢304
不锈钢SS304
8
阀杆螺母
不锈钢304
不锈钢SS304
9
填料压盖
不锈钢304
不锈钢SS304
10
手柄套
塑料
塑料
11
密封瓶帽
不锈钢316/304
不锈钢SS304
12
垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE

主要尺寸
单位：mm

SIZE
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
5"
6"
8"
d
15
20
25
29
38

62
76
92
110
145
195
L
32
38.5
45
55
62
72
95
120
145
200
225
275
D
95
105
115
135
145
160
180
195
215
245
280
335
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
45
55
65
78
85
100
120
135
155
185
210
265
H
62
70
79
86
92
102
158
172
187
200
240
278
E
110
125
135
150
150
180
250
300
350
650
840
1000
b
14
14
16
16
18
20
22
24
24
26
26
28
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-20
f
2
2
2
3
3
3
3
3
3
3
3
3

注：其中6"、8"阀体为两段式超短型结构。

球阀系列价格
供用户或设计院工程项目做预算
球阀Q41F-16P
口径
4Ni
8Ni
重量市斤
316
316L
普料
DN15
142.5
172.5
7.5
270
292.5
112.5
DN20
150
210
9.75
285
307.5
127.5
DN25
180
232.5
12
307.5
337.5
150
DN32
240
307.5
17.25
517.5
555
165
DN40
307.5
382.5
20.25
555
630
195
DN50
345
465
24.75
735
795
240
DN65
465
645
33
990
1102.5
367.5
DN80
577.5
780
42
1170
1275
420
DN100
810
1080
58.5
1725
1920
540
DN125
1425
1800
90
2850
3120
975
DN150
1725
2325
127.5
4050
4380
1470
DN200
3675
4425
213
6075
6450
2925
DN250
6270
8475
375
11340
12150

DN300
9900
13530
570
20700
22650

球阀J41W-16P
口径
4Ni
8Ni
重量市斤
316
316L
普料

DN15
195
232.5
8
345
382.5
135
DN20
225
277.5
10
382.5
412.5
142.5
DN25
247.5
315
12
427.5
465
172.5
DN32
307.5
427.5
16
570
645
195
DN40
397.5
540
195
810
870
255
DN50
532.5
697.5
26
1020
1080
322.5
DN65
780
960
38
1470
1650
480
DN80
960
1275
48
1800
2025
630
DN100
1170
1575
62
2325
2520
780
DN125
1875
2325
90
3375
3900
1320
DN150
2325
3075
125
4425
4725
1800
DN200
4200
5625
230
9300
9825
4050
DN250
8550
11100
400
15900
17100

DN300
11925
16275
530
26775
30300

型号/口径
二片式
WCB
304重
304轻
301
1/2"
DN15
24
30
24.75
18
3/4"
DN20
31.5
42
34.5
25.5
1"
DN25
45
60
49.5
37.5
11/4"
DN32
67.5
123
72
52.5
11/2"
DN40
94.5
132
105
78
2"
DN50
130.5
177
138
93
21/2"
DN65
255
372
288
237
3"
DN80
387
525
450
352.5
4"
DN100
727.5
975
870
705

口径/型号
广式球阀Q11F-16P
超薄型球阀
Q71F-16P
(304)
中
大
WCB
1/2"
DN15
11.25
13.5
13.5
138
3/4"
DN20
16.5
18.75
18.75
150
1"
DN25
21.75
24
24
198
11/4"
DN32
36
39
39
270
11/2"
DN40
46.5
51
51
322.5
2"
DN50
61.5
66
66
397.5
21/2"
DN65

135

555
3"
DN80

217.5

750
4"
DN100

363

952.5

型号/
口径
国标材质法兰球阀
气动球阀
Q641F-16
16kg铸钢
WCB
25kg铸钢
WCB
40kg铸钢
WCB
65kg铸钢
WCB
100kg铸钢
WCB
铸钢
WCB
DN15
120
120
142.5
270
285
585
DN20
127.5
127.5
150
285
300
630
DN25
135
135
180
300
330
645
DN32
195
195
225
375
435
795
DN40
240
240
285
465
540
840
DN50
277.5
277.5
330
585
720
885
DN65
390
390
555
825
1125
1140
DN80
495
495
630
1080
1620
1245
DN100
645
735
900
1620
2805
1545
DN125
1110
1320
1455
2805
4950
2475
ON150
1440
1620
1905
4620
7590
4065
DN200
273
2880
3795

5880
DN250
/
/
/
/
/
7650

产品
名称
涡轮球阀
三段式球阀
美标API日标JIB球阀
型号/
口径
Q341F-16
Q41F
Q41F-150LbQ41F-10K
Q41F-300LbQ41F-20K
铸钢WCB
16kg铸钢WCB
25kg铸钢
WCB
铸钢
WCB
不锈钢
CFB
铸钢
WCB
不锈钢
CFB
DN15
/
165
165
150
270
180
360
DN20
/
180
180
157.5
300
195
420
DN25
/
210
210
165
345
217.5
495
DN32
/
270
270
240
510
285
660
DN40
/
300
300
300
600
360
825
DN50
660
345
345
330
735
510
1050
DN65
750
525
525
525
990
675
1470
DN80
915
630
630
630
1230
900
2100
DN100
990
825
825
900
1950
1395
3225
DN125
1650
1800
1800
1800
3075
2130
4800
ON150
2100
2100
2100
2070
3600
2640
6450
DN200
3300
4200
4200
3855
6300
4455
10950
DN250
5550
6300
6300
/
/
/
/

型号
内丝承插式球阀
高压球阀
Q61F/Q11F-800LB
Q61N-160Q61N-320
口径
锻钢A105
不锈钢（锻）
锻钢A106
不锈钢
（锻）
DN15
270
495
300
975
DN20
285
585
330
1125
DN25
300
630
375
1200
DN32
435
1050
630
1950
DN40
585
1650
960
3825
DN50
735
2400
1275
5400
DN65
1200
4500
1785
9000
DN80
1800
6300
2850
11925
DN100
2850
7350
5940
20250
DN125
4050
11400
8310
/
ON150
6300
18000
11985
/
DN200
8700
/
/
/

型号
Q47F,Q347F(WCB)
压力
PN16
PN25
PN40
PN64
口径
手动
蜗轮
手动
蜗轮
手动
蜗轮
手动
蜗轮
DN15
/
/
/
/
/
/
/
/
DN20
/
/
/
/
/
/
/
/
DN25
/
/
/
/
/
/
/
/
DN32
/
/
/
/
/
/
/
/
DN40
/
/
/
/
/
/
/
/
DN50
1170
1320
1170
1320
1245
1410
1440
1650
DN65
1575
1725
1575
1725
1650
1815
2010
2227.5
DN80
2145
2310
2145
2310
2190
2400
2580
2880
DN100
3705
3870
3885
4050
3990
4200
4155
4455
DN125
4770
4950
4905
5115
4980
5280
6165
6600
ON150
6300
6600
6450
6750
6615
7050
8175
8745
DN200
9225
9660
9540
9975
9795
10350
/
12540
DN250
/
16080
/
16665
/
17565
/
19965
DN300
/
25080
/
26070
/
27225
/
32340
DN350
/
34980
/
36300
/
38370
/
45375
DN400
/
50490
/
52470
/
55440
/
66330
DN500
/
88275
/
90255
/
93885
/
108570

型号
Q47F,Q347F(A105)
压力
150LB
300LB
400LB
600LB
口径
手动
蜗轮
手动
蜗轮
手动
蜗轮
手动
蜗轮
2"
765
915
1110
1275
1215
1545
/
1590
21/2"
1005
1155
1410
1575
1545
1845
/
2010
3"
1245
1410
1740
1950
1980
2370
/
2775
4"
1785
1950
2475
2700
2610
3000
/
3360
5"
2595
2805
/
3900
/
4560
/
5145
6"
3495
3795
/
5325
/
6630
/
7530
8"
/
5775
/
8085
/
10290
/
12075
10"
/
8415
/
11775
/
15450
/
17430
12"
/
13200
/
14520
/
23760
/
26730
14"
/
19470
/
25305
/
33270
/
36630
16"
/
24420
/
31650
/
43560
/
54450
18"
/
37950
/
49335
/
64350
/
76230
20"
/
47850
/
62205
/
95040
/
106920
24"
/
/
/
/
/
/
/
174240

型号
Q47F,Q347F(A105)

压力
150LB
300LB
400LB
600LB
900LB
1500LB

口径
手动
蜗轮
手动
蜗轮
手动
蜗轮
蜗轮
蜗轮
蜗轮

2"
1305
1455
1320
1485
1590
1920
1980
2970
3150

21/2"
1755
1905
1815
1980
2175
2475
2565
3382.5
3795

3"
2310
2475
2460
2670
2775
3150
3300
4800
5445

4"
4050
4200
4170
4380
4455
5100
5280
7095
7920

6"
6960
7260
7155
7590
9210
10245
9900
13200
15180

8"
10050
10485
10170
10725
14670
14250
13695
18150
20625

10"
/
17745
/
18975
/
22500
21780
31350
36300

12"
/
25575
/
27555
/
36840
36300
48180
66825

14"
/
36300
/
38775
/
51840
49500
66000
85800

16"
/
51480
/
55770
/
74925
70620
94215
122100

20"
/
89100
/
94215
/
123300
114675
154275
201300

型号
Q47F(Y),Q347F(Y)(WCB)
压力
PN16
PN25
PN40
PN64
口径
手动
蜗轮
手动
蜗轮
手动
蜗轮
手动
蜗轮
DN50
1500
1800
1710
1875
1800
1950
2100
2250
DN65
2100
2265
2235
2400
2310
2475
2775
2925
DN80
2805
2985
3015
3225
3090
3300
3540
3750
DN100
4890
5055
5040
5250
5190
5400
5940
6150
DN150
5955
6150
6000
6300
6300
6600
7650
7950
DN175
9060
9450
9315
9750
9615
10050
12315
12750
DN200
14160
14625
14370
14925
14670
15225
/
18750
DN250
/
24750
/
26250
/
26550
/
30030
DN300
/
37125
/
39000
/
39300
/
49500
DN350
/
53130
/
47925
/
48300
/
70200
DN400
/
77700
/
82500
/
82800
/
103500
DN500
/
135960
/
141600
/
142050
/
173580

型号

Q41F-16Q41F-40
Q41F-64
YJZQ
通径
锻钢A105
不锈钢（锻）
锻钢A105
不锈钢（锻）
锻钢A105
DN15
300
870
330
855
165
DN20
330
1005
360
1110
195
DN25
345
1335
435
1665
240
DN32
547.5
1860
660
2190
570
DN40
750
2925
930
3000
870
DN50
915
3315
1245
3465
1020
DN65
1455
/
2235
/
/
DN80
2235
/
2940
/
/
DN100
3630
/
4620
/
/
DN125
4050
/
/
/
/
DN150
4950
/
/
/
/
DN200
7350
/
/
/
/

型号
Q41N-160
法兰活动式
锻钢A105
Q41N-320
法兰活动式
锻钢A105
Q41F-900LB
YJZQ

通径
锻钢A106
不锈钢（锻）
锻钢A105

DN15
450
465
555
/
165

DN20
480
510
600
/
195

DN25
547.5
585
675
/
240

DN32
855
915
870
/
570

DN40
1065
1215
2025
/
870

DN50
1620
1905
2475
/
1020

DN65
2565
2895
2805
/
/

DN80
3795
4455
4500
/
/

DN100
6150
7260
/
/
/

DN125
8415
9600
/
/
/

DN150
13035
15180
/
/
/

DN200
/
/
/
/
/

型号

压力
PN16
PN25
PN64
口径
手动
蜗轮
手动
蜗轮
手动
蜗轮
DN15
270
/
270
/
450
/
DN20
300
/
300
/
465
/
DN25
330
/
330
/
525
/
DN32
435
/
435
/
630
/
DN40
532.5
/
525
/
795
/
DN50
645
930
645
930
975
1275
DN65
945
1215
945
1215
1410
1770
DN80
1155
1425
1155
1425
1815
2175
DN100
1620
1950
1732.5
2025
2640
3000
DN125
2805
3180
3075
3300
4950
5550
DN150
3795
4200
4537.5
4350
6000
6750
DN200
7425
7200
7680
8925
/
/

型号

压力
PN40
PN64
口径
手动
蜗轮
手动
蜗轮
DN15
300
/
450
/
DN20
330
/
465
/
DN25
367.5
/
525
/
DN32
465
/
630
/
DN40
577.5
/
795
/
DN50
660
960
975
1275
DN65
1072.5
1335
1410
1770
DN80
1320
1590
1815
2175
DN100
1980
3555
2640
3000
DN125
3382.5
3750
4950
5550
DN150
4950
6000
6000
6750
DN200
8745
10125
/
/

型号
三通二密封球阀Q44F
三通二密封球阀Q45F
三通二密封球阀Q41F
压力
16C
16P
16C
16P
16C
16P
16F
口径
DN15
300
780
330
870
240
600
/
DN20
315
795
375
885
300
705
/
DN25
330
915
390
1080
375
855
/
DN32
450
1155
465
1440
450
1200
/
DN40
480
1605
570
1920
525
1350
/
DN50
600
1875
765
2400
630
1575
/
DN65
750
2640
975
3375
975
2355
/
DN80
900
3240
1215
4350
1267.5
3150
/
DN100
1275
4440
2535
6000
1462.5
3750
/
DN125
2100
7680
2925
8880
2047.5
5250
/
DN150
3315
9960
5460
12750
3510
9750
/
DN200
6045
17250
8580
23100
4875
14700
/
DN250
13200
/
13260
/
8775
19500
/

型号
口径
单价（元）
铁
普料
正料
QJQY1
气源球阀
1/2*ф6-ф14
37.5
52.5
67.5
QJY1卡套
球阀
ф6-ф14
42
60
72

型号
口径
单价（元）
铁
普料
正料
Q21F-16P
/16C
6
-
-
33
10
-
-
40
15
45
60
78
20
63
78
93
25
78
117
138
32
120
180
202.5
40
187.5
262.5
300
50
270
420
465

型号
Q41W-16P
8Nl
316
316L
DN15
187.5
285
307.5
DN20
232.5
307.5
322.5
DN25
255
345
390
DN32
352.5
562.5
600
DN40
435
645
682.5
DN50
525
825
870
DN65
750
1155
1245
DN80
900
1365
1455
DN100
1245
1950
2175
DN125
2100
3075
3300
DN150
2625
4500
4650
DN200
5400
6600
8550
DN250
9675
16650
15900
DN300
15600
21750
25050
型号
Q41F-16C
Q41F-25C
Q41F-40C
DN15
120
120
120
DN20
127.5
127.5
127.5
DN25
142.5
142.5
142.5
DN32
187.5
187.5
232.5
DN40
225
225
270
DN50
270
270
315
DN65
412.5
412.5
540
DN80
480
480
630
DN100
630
675
930
DN125
1125
1200
1800
DN150
1500
1605
2250
DN200
2400
2850
3900
DN250
4500
5400

型号
Q41F-16P(R)RL
321
CF8
CF8M
CF3
CF3M
C
304
316
304L
316L
DN150
3465
3150
4575
3780
4725
DN200
6150
5550
8055
6675
8325
DN250
10260
9330
13650
11250
14025
DN300
18300
16665
24997.5
20325
26235

型号
Q41F-16P(R)RL
321
CF8
CF8M
CF3
CF3M
C
304
316
304L
316L
DN15
277.5
247.5
360
300
367.5
DN20
315
285
412.5
345
427.5
DN25
352.5
322.5
465
382.5
487.5
DN32
487.5
442.5
637.5
532.5
660
DN40
577.5
525
765
645
795
DN50
690
630
915
757.5
945
DN65
990
900
1305
1080
1350
DN80
1297.5
1095
1590
1320
1650
DN100
1995
1815
2722.5
2212.5
2865
DN125
2902.5
2640
3960
3217.5
4155

型号
Q41F-16P(R)RL
321
CF8
CF8M
CF3
CF3M

304
316
304L
316L
DN150
3990
3630
5445
4425
5715
DN200
6600
6000
8700
7200
9150
DN250
11220
10230
15300
12525
16275
DN300
19965
18150
27225
22140
28650

型号
内丝承插式球阀
高压球阀
Q47F-16Q347F-16
Q47N-16Q347F-16
口径
铸钢手动
（WCB)
铸钢蜗轮
（WCB)
铸钢手动
（A105)
铸钢蜗轮
（A105)
DN50
675
825
1170
1320
DN65
840
990
1582.5
17325
DN80
1312.5
1485
2137.5
2310
DN100
1642.5
1815
3705
3877.5
DN150
2265
2475
4732.5
4950
DN175
2925
3150
6300
6600
DN200
4755
5197.5
9210
9660
DN250
6202.5
6765
15525
16087.5
DN300
8250
9000
24390
25080
DN350
14362.5
15345
33997.5
34980
DN400
19575
21450
48210
50490
DN500
21525
30525
79275
88275

型号
CF8
CF8M
CF3
CF3M
304
316
304L-321
316L
DN15
255
375
307.5
390
DN20
285
420
345
435
DN25
322.5
472.5
390
495
DN32
480
697.5
577.5
720
DN40
585
847.5
705
877.5
DN50
735
1065
885
1110
DN65
1050
1522.5
1260
1575
DN80
1290
1875
1552.5
1950
DN100
1920
2790
2310
2880
DN125
3450
5002.5
4140
5175

型号
Q41F-16P(R)RL
321
CF8
CF8M
CF3
CF3M

304
316
304L
316L
DN150
4500
4095
6015
5002.5
6435
DN200
7530
6847.5
10440
8250
10957.5
DN250
12720
11550
17325
14092.5
18195
DN300
22687.5
20625
30937.5
25162.5
32505

型号
Q41F-64P(R)RL
Q41F-100P(R)RL
304P
316P
316L
304P
316P
316L
DN15
450
660
690
450
660
690
DN20
547.5
817.5
855
547.5
817.5
855
DN25
660
990
1042.5
660
990
1042.5
DN32
862.5
1290
1350
870
1290
1350
DN40
1072.5
1567.5
1650
1125
1680
1785
DN50
1417.5
2130
2235
1650
2355
2475
DN65
2010
3022.5
3165
2227.5
3345
3517.5
DN80
2535
3795
3990
2805
4207.5
4425
DN100
3795
5692.5
5985
4215
6322.5
6630
DN125
6105
9157.5
9622.5
6600
9900
10395
DN150
8910
13365
14025
9900
10642.5
14850
DN200
16170
24255
25477.5
18150
27225
28627.5

型号
Q41F-16P(R)RL
Q41F-25C/P(R)RL
304P
316P
316L
304P
316P
316L
DN25
742.5
967.5
1012.5
742.5
967.5
1012.5
DN40
990
1297.5
1350
990
1290
1350
DN50
1125
1455
1537.5
1125
1455
1537.5
DN65
1350
1755
1845
1462.5
1822.5
1912.5
DN80
1680
2197.5
2310
