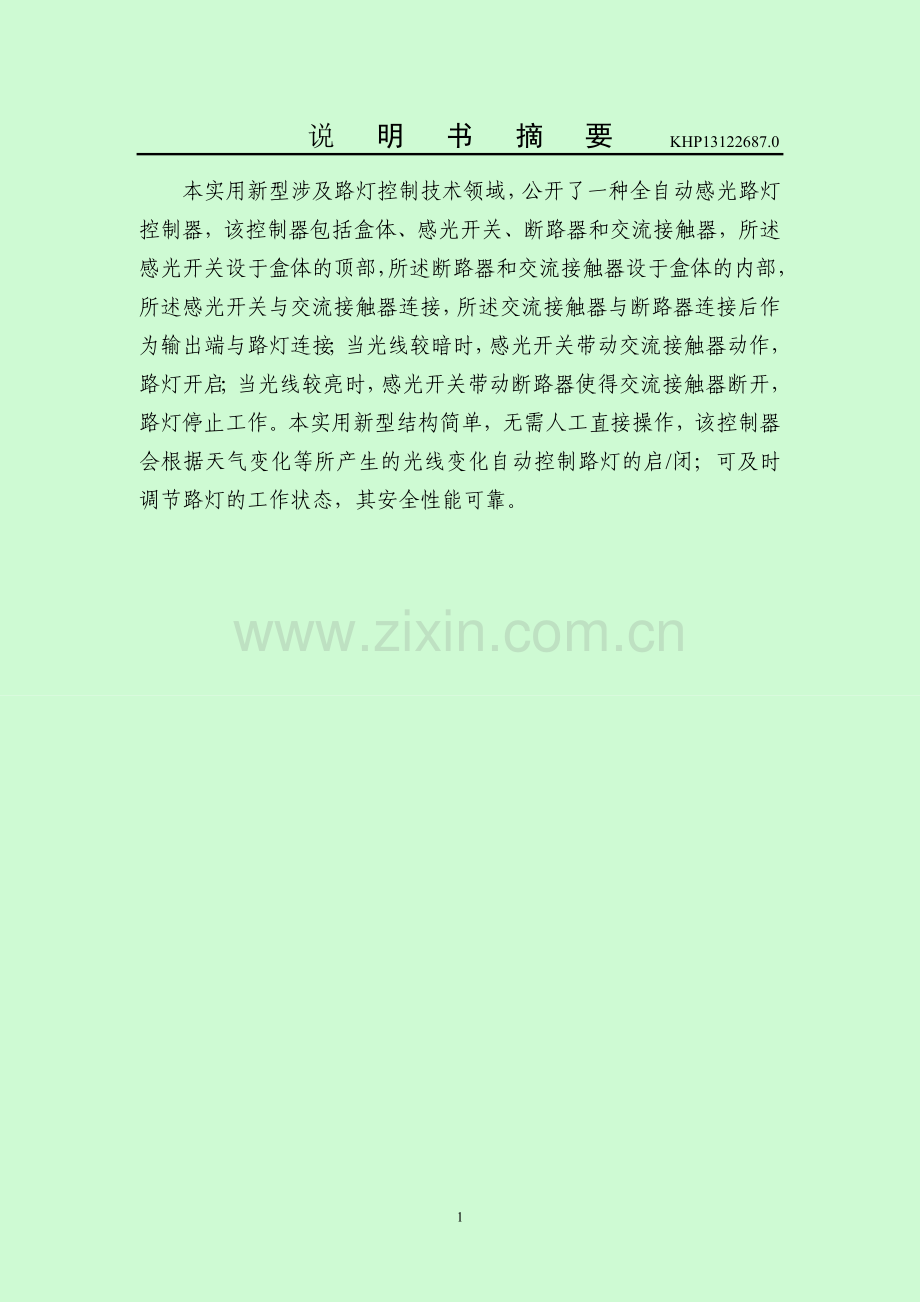

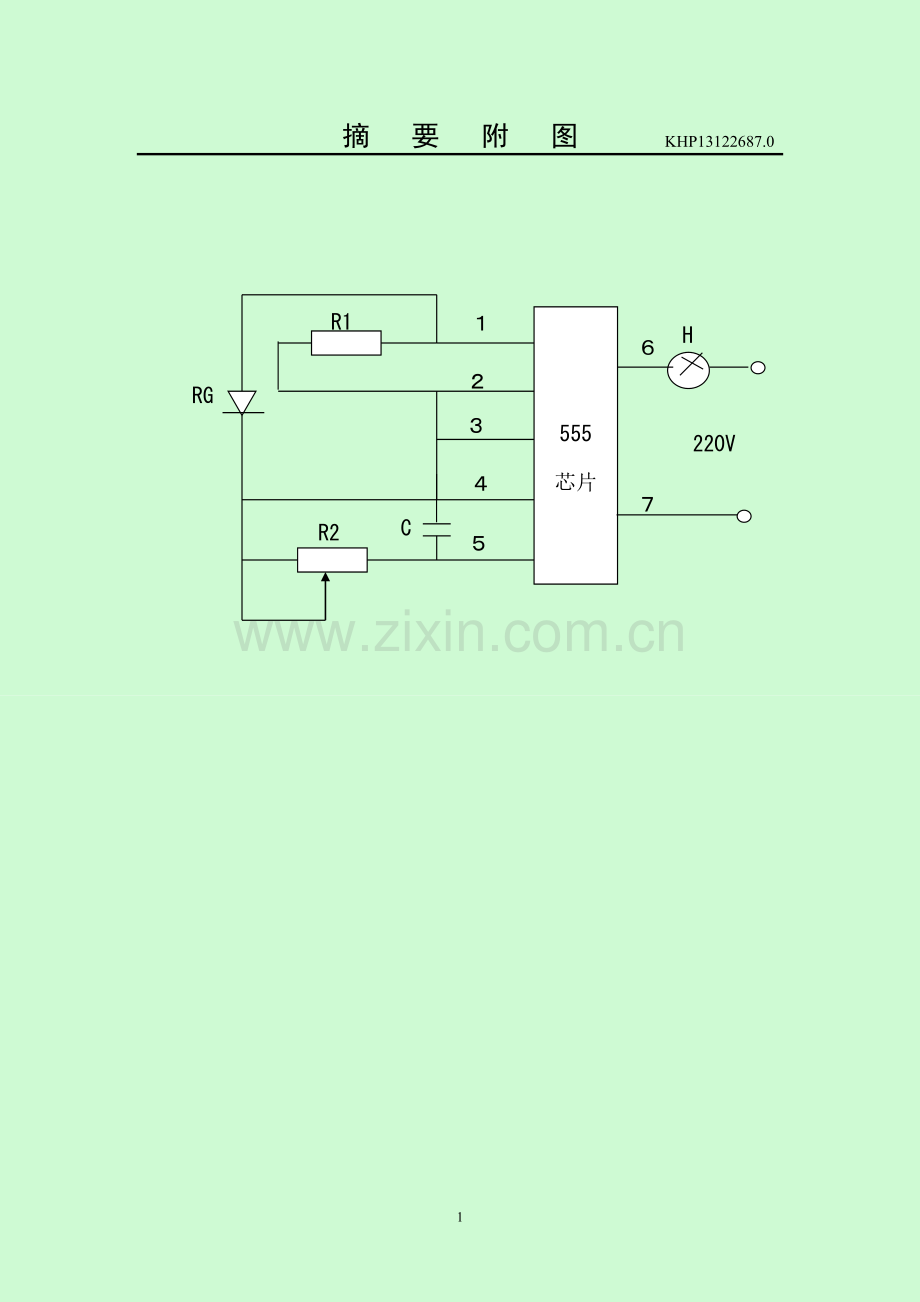

KHP13122687.0 说明书摘要本实用新型涉及路灯控制技术领域，公开了一种全自动感光路灯控制器，该控制器包括盒体、感光开关、断路器和交流接触器，所述感光开关设于盒体的顶部，所述断路器和交流接触器设于盒体的内部，所述感光开关与交流接触器连接，所述交流接触器与断路器连接后作为输出端与路灯连接；当光线较暗时，感光开关带动交流接触器动作，路灯开启；当光线较亮时，感光开关带动断路器使得交流接触器断开，路灯停止工作。本实用新型结构简单，无需人工直接操作，该控制器会根据天气变化等所产生的光线变化自动控制路灯的启/闭；可及时调节路灯的工作状态，其安全性能可靠。 4 KHP13122687.0 摘要附图 555 芯片４１２３５６７ R1 R2 RG C H 220V ～22222 KHP13122687.0 权利要求书 1、一种全自动感光路灯控制器，其特征在于，包括盒体、感光开关、断路器和交流接触器，所述感光开关设于盒体的顶部，所述断路器和交流接触器设于盒体的内部，所述感光开关与交流接触器连接，所述交流接触器与断路器连接后作为输出端与路灯连接；当光线较暗时，感光开关带动交流接触器动作，路灯开启；当光线较亮时，感光开关带动断路器使得交流接触器断开，路灯停止工作。 2、如权利要求1所述的全自动感光路灯控制器，其特征在于，所述感光开关包括发光二极管、光敏电阻和555芯片，发光二极管和光敏电阻串联，所述发光二极管的另一端接入555芯片的接地端，光敏电阻的另一端接入555芯片的控制电压端，555芯片的高触发端和发电开关端接交流接触器，用于提供双稳态电路。 3、如权利要求2所述的全自动感光路灯控制器，其特征在于，所述感光开关还包括电源滤波电容器，所述电源滤波电容器的两端分别接入555芯片的双稳态触发器复位端和控制电压端。 4、如权利要求2所述的全自动感光路灯控制器，其特征在于，所述感光开关还包括泄放电阻，所述泄放电阻的两端分别接入所述555芯片的接地端和低触发控制输入端。 5、如权利要求2所述的全自动感光路灯控制器，其特征在于，所述感光开关还包括固态继电器，所述固态继电器的两端分别接入555芯片的接地端和输出端。 KHP13122687.0 说明书全自动感光路灯控制器技术领域本实用新型涉及路灯控制技术领域，特别是涉及一种节能型感光路灯控制器。背景技术目前路灯多采用时钟自动控制，按夏季和冬季设定开、闭时间，由于季节不同，天亮或天黑的时间相差很大，期间有大部分时间路灯在消耗电能或做无用功。 1、现有路灯采用时控开关的，该控制方式不能根据季节不同自动调节，多为专业电工调节，由于电工人数有限，会因为调节不及时而造成能源浪费； 2、现有路灯采用时控及普通开关的不能根据光线不同自动调节，在阴雨，沙尘天气时路灯的普通开关必须人为拉合，存在一定的安全隐患。实用新型内容（一）要解决的技术问题本实用新型要的目的是提供一种全自动感光路灯控制器，减少人为因素，以及时调节路灯的工作状态和提高路灯的使用安全。（二）技术方案为了解决上述技术问题，本实用新型提供一种全自动感光路灯控制器，其包括盒体、感光开关、断路器和交流接触器，所述感光开关设于盒体的顶部，所述断路器和交流接触器设于盒体的内部，所述感光开关与交流接触器连接，所述交流接触器与断路器连接后作为输出端与路灯连接；当光线较暗时，感光开关带动交流接触器动作，路灯开启；当光线较亮时，感光开关带动断路器使得交流接触器断开，路灯停止工作。进一步地，所述感光开关包括发光二极管、光敏电阻和555芯片，发光二极管和光敏电阻串联，所述发光二极管的另一端接入555芯片的接地端，光敏电阻的另一端接入555芯片的控制电压端，555芯片的高触发端和发电开关端接交流接触器，用于提供双稳态电路。进一步地，所述感光开关还包括电源滤波电容器，所述电源滤波电容器的两端分别接入555芯片的双稳态触发器复位端和控制电压端。进一步地，所述感光开关还包括泄放电阻，所述泄放电阻的两端分别接入所述555芯片的接地端和低触发控制输入端。进一步地，所述感光开关还包括固态继电器，所述固态继电器的两端分别接入555芯片的接地端和输出端。（三）有益效果上述技术方案所提供的一种全自动感光路灯控制器，采用感光开关、断路器和交流接触器进行全自动光感控制路灯，其结构简单，无需人工直接操作，该控制器会根据天气变化等所产生的光线变化自动控制路灯的启/闭；可及时调节路灯的工作状态，其安全性能可靠；且该控制器投资成本小，节电效果明显，成本回收期短。符合国家低碳、节能、环保的发展要求，值得推广和普遍应用。该控制器还可以用于场地照明灯、井站照明灯、广场照明灯等的自动控制。附图说明图1是本实用新型感光开关的电路图。其中，1、接地端；2、低触发控制输入端；3、输出端；4、双稳态触发器复位端；5、控制电压端；6、高触发端；7、放电开关端；R1、泄放电阻；R2、光敏电阻；RG、发光二极管；H、路灯；C、电源滤波电容器。具体实施方式下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。本实用新型一种全自动感光路灯控制器，其包括盒体、感光开关、断路器和交流接触器，感光开关设于盒体的顶部，以便于接收阳光，断路器和交流接触器设于盒体的内部，感光开关与交流接触器连接，交流接触器与断路器连接后作为输出端与路灯连接；当光线较暗时，感光开关带动交流接触器动作，路灯开启；当光线较亮时，感光开关带动断路器使得交流接触器断开，路灯停止工作。如图1所示，感光开关包括发光二极管RG、光敏电阻R2和555芯片，发光二极管RG和光敏电阻R2串联，发光二极管RG的另一端接入555芯片的接地端1，光敏电阻R2的另一端接入555芯片的控制电压端5，555芯片的高触发端6和发电开关端7接交流接触器，用于提供双稳态电路。交流接触器的输出端接路灯H。光敏电阻R2用于控制路灯H的点亮敏度。在安装发光二极管RG需要注意的是，不能将其安装在路灯H位置，即不能使发光二极管RG受到路灯的照射，使其只能接收到自然光。本实施例中还将低触发控制输入端2、输出端3和双稳态触发器复位端4接通。感光开关还包括电源滤波电容器C，该电源滤波电容器C的两端分别接入555芯片的双稳态触发器复位端4和控制电压端5，该电源滤波电容器C能确保整个感光电路有效地抑制整流电压的纹波，而得到平滑的直流电压。感光开关还包括泄放电阻R1，该泄放电阻R1的两端分别接入555芯片的接地端1和低触发控制输入端2，泄放电阻R1确保当发光二极管RG工作时瞬间电流升高时可避免555芯片产生高电平而损坏。感光开关还包括固态继电器，该固态继电器的两端分别接入555芯片的接地端1和输出端3。上述方案所提供的一种全自动感光路灯控制器的工作过程为：本实施例将555芯片接成双稳态电路，发光二极管RG和光敏电阻R2、泄放电阻R1组成一个简单的分压器，且555芯片的接地端1、输出端3接在分压点上。在白天，光线较亮，光敏电阻R2呈低阻状态，为此分压点为高电位。当控制电压端5的电压在2/3电源电压以上时，双稳态电路复位，555芯片的输出端3为低电位，交流接触器不工作，路灯H不发光。当自然光变暗时，光敏电阻R2因无光照射而呈现高电阻，此时分压点为低电位。当555芯片的控制电压端5的电位在l/3电源电压以下时，双稳态电路被置位，555芯片的输出端3输出高电位，交流接触器得电工作，路灯H通电发光。综上所述，本实用新型的全自动感光路灯控制器，结构简单，无需人工直接操作，该控制器会根据天气变化等所产生的光线变化自动控制路灯的启/闭。可及时调节路灯的工作状态，其安全性能可靠；且该控制器投资成本小，节电效果明显，成本回收期短。符合国家低碳、节能、环保的发展要求，值得推广和普遍应用。该控制器还可以用于场地照明灯、井站照明灯、广场照明灯等的自动控制。以一条3公里长路段为例，每40米设一组路灯，每组两盏灯，每盏灯250W，该路段每小时消耗电能37.5kwh(度)，如果每天少点亮2小时，每年可节省电能27375度。按油田电价0.6081元/度计算，可节省电费16646.74元，1个月即可收回成本。以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本实用新型的保护范围。 KHP13122687.0 说明书附图 555 芯片４１２３５６７ R1 R2 RG C H 220V ～图1 1
