填料塔流体力学性能测定.docx

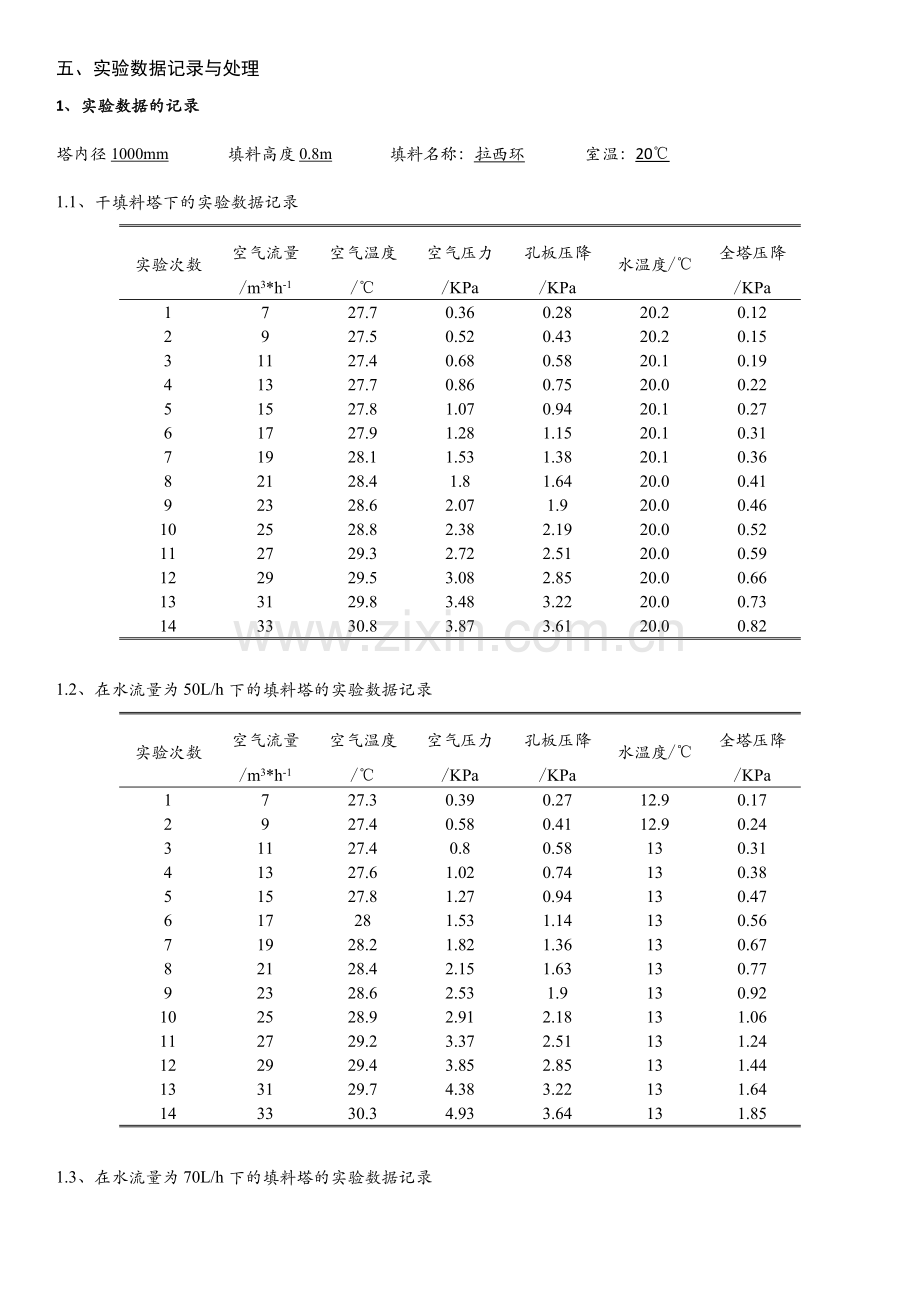

五、实验数据记录与处理
1、实验数据的记录
塔内径1000mm 填料高度0.8m 填料名称：拉西环 室温：20℃
1.1、干填料塔下的实验数据记录
实验次数
空气流量/m3*h-1
空气温度/℃
空气压力/KPa
孔板压降/KPa
水温度/℃
全塔压降/KPa
1
7
27.7
0.36
0.28
20.2
0.12
2
9
27.5
0.52
0.43
20.2
0.15
3
11
27.4
0.68
0.58
20.1
0.19
4
13
27.7
0.86
0.75
20.0
0.22
5
15
27.8
1.07
0.94
20.1
0.27
6
17
27.9
1.28
1.15
20.1
0.31
7
19
28.1
1.53
1.38
20.1
0.36
8
21
28.4
1.8
1.64
20.0
0.41
9
23
28.6
2.07
1.9
20.0
0.46
10
25
28.8
2.38
2.19
20.0
0.52
11
27
29.3
2.72
2.51
20.0
0.59
12
29
29.5
3.08
2.85
20.0
0.66
13
31
29.8
3.48
3.22
20.0
0.73
14
33
30.8
3.87
3.61
20.0
0.82

1.2、在水流量为50L/h下的填料塔的实验数据记录
实验次数
空气流量/m3*h-1
空气温度/℃
空气压力/KPa
孔板压降/KPa
水温度/℃
全塔压降/KPa
1
7
27.3
0.39
0.27
12.9
0.17
2
9
27.4
0.58
0.41
12.9
0.24
3
11
27.4
0.8
0.58
13
0.31
4
13
27.6
1.02
0.74
13
0.38
5
15
27.8
1.27
0.94
13
0.47
6
17
28
1.53
1.14
13
0.56
7
19
28.2
1.82
1.36
13
0.67
8
21
28.4
2.15
1.63
13
0.77
9
23
28.6
2.53
1.9
13
0.92
10
25
28.9
2.91
2.18
13
1.06
11
27
29.2
3.37
2.51
13
1.24
12
29
29.4
3.85
2.85
13
1.44
13
31
29.7
4.38
3.22
13
1.64
14
33
30.3
4.93
3.64
13
1.85

1.3、在水流量为70L/h下的填料塔的实验数据记录

实验次数
空气流量/m3*h-1
空气温度/℃
空气压力/KPa
孔板压降/KPa
水温度/℃
全塔压降/KPa
1
4
28.2
0.2
0.12
13
0.1
2
5
27.8
0.26
0.17
13
0.12
3
6
27.7
0.32
0.21
13
0.14
4
7
27.6
0.39
0.26
13
0.17
5
8
27.6
0.49
0.34
12.9
0.2
6
9
27.6
0.58
0.41
13
0.24
7
10
27.7
0.71
0.5
13
0.28
8
11
27.8
0.8
0.57
12.9
0.32
9
12
27.9
0.92
0.66
13
0.36
10
13
28
1.03
0.75
13
0.4
11
14
28.1
1.14
0.83
12.9
0.44
12
15
28.2
1.26
0.92
12.9
0.48
13
16
28.3
1.41
1.03
12.9
0.53
14
17
28.4
1.56
1.14
13
0.59
15
18
28.5
1.68
1.25
12.9
0.62
16
19
28.6
1.85
1.38
13
0.69
17
20
28.7
2.02
1.49
13
0.76
18
21
28.8
2.21
1.63
12.9
0.83
19
22
29.1
2.38
1.75
12.9
0.88
20
23
29.2
2.58
1.9
12.9
0.97
21
24
29.3
2.77
2.04
13
1.05
22
25
29.4
3
2.2
13
1.15
23
26
29.5
3.24
2.35
12.9
1.26
24
27
29.9
3.46
2.5
13
1.35
25
28
30
3.73
2.66
13
1.48
26
29
30.1
4.04
2.85
13
1.63
27
30
30.6
4.33
3
13
1.78
28
31
30.8
4.66
3.21
13
1.95
29
32
31.1
5
3.4
13
2.12
30
33
31.2
5.27
3.64
13
2.15
31
34
31.7
5.95
3.75
13
2.8

2、实验数据的处理
2.1干填料塔与水流量为50L/h的实验数据处理

干填料塔数据处理
水流量为50L/h填料塔数据处理
实验次数
Δp/z
v/A
lg(Δp/z)
lg(v/A)
Δp/z
v/A
lg(Δp/z)
lg(v/A)
1
0.150
0.248
-0.824
-0.606
0.213
0.248
-0.673
-0.606
2
0.188
0.319
-0.727
-0.497
0.300
0.318
-0.523
-0.497
3
0.238
0.389
-0.624
-0.410
0.388
0.389
-0.412
-0.410
4
0.275
0.460
-0.561
-0.337
0.475
0.460
-0.323
-0.337
5
0.338
0.531
-0.472
-0.275
0.588
0.531
-0.231
-0.275
6
0.388
0.602
-0.412
-0.221
0.700
0.602
-0.155
-0.221
7
0.450
0.672
-0.347
-0.172
0.838
0.672
-0.077
-0.172
8
0.513
0.743
-0.290
-0.129
0.963
0.743
-0.017
-0.129
9
0.575
0.814
-0.240
-0.089
1.150
0.814
0.061
-0.089
10
0.650
0.885
-0.187
-0.053
1.325
0.885
0.122
-0.053
11
0.738
0.955
-0.132
-0.020
1.550
0.955
0.190
-0.020
12
0.825
1.026
-0.084
0.011
1.800
1.026
0.255
0.011
13
0.913
1.097
-0.040
0.040
2.050
1.097
0.312
0.040
14
1.025
1.168
0.011
0.067
2.313
1.168
0.364
0.067

2.2 水流量为70L/h时填料塔的实验数据处理
实验次数
Δp/z
v/A
lg(Δp/z)
lg(v/A)
实验次数
Δp/z
v/A
lg(Δp/z)
lg(v/A)
1
0.125
0.142
-0.903
-0.849
16
0.863
0.672
-0.064
-0.172
2
0.150
0.177
-0.824
-0.752
17
0.950
0.708
-0.022
-0.150
3
0.175
0.212
-0.757
-0.673
18
1.038
0.743
0.016
-0.129
4
0.213
0.248
-0.673
-0.606
19
1.100
0.779
0.041
-0.109
5
0.250
0.283
-0.602
-0.548
20
1.213
0.814
0.084
-0.089
6
0.300
0.319
-0.523
-0.497
21
1.313
0.849
0.118
-0.071
7
0.350
0.354
-0.456
-0.451
22
1.438
0.885
0.158
-0.053
8
0.400
0.389
-0.398
-0.410
23
1.575
0.920
0.197
-0.036
9
0.450
0.425
-0.347
-0.372
24
1.688
0.955
0.227
-0.020
10
0.500
0.460
-0.301
-0.337
25
1.850
0.991
0.267
-0.004
11
0.550
0.495
-0.260
-0.305
26
2.038
1.026
0.309
0.011
12
0.600
0.531
-0.222
-0.275
27
2.225
1.062
0.347
0.026
13
0.663
0.566
-0.179
-0.247
28
2.438
1.097
0.387
0.040
14
0.738
0.602
-0.132
-0.221
29
2.650
1.132
0.423
0.054
15
0.775
0.637
-0.111
-0.196
30
2.688
1.168
0.429
0.067

31
3.500
1.203
0.544
0.080

3、实验结果
在双对数坐标系中以lg(Δp/z)为纵坐标，以lg(v/A)为横坐标绘制在以上三种不同情况下的图形如下：

图2、填料塔-氧解吸实验流程
1、氧气钢瓶 2、减压阀 3、氧气缓冲罐 4、氧气流量计 5、水缓冲罐 6、水流量调节阀 7、水流量计 8、涡轮流量计 9、氧气吸收柱 10、风机 11、空气缓冲罐 12、空气流量调节阀 13、空气流量计 14、计前压差计 15、全塔压差计 16、孔板流量计 17、富氧水取样口 18、氧气解吸塔 19、贫氧水取样口
