网线制作

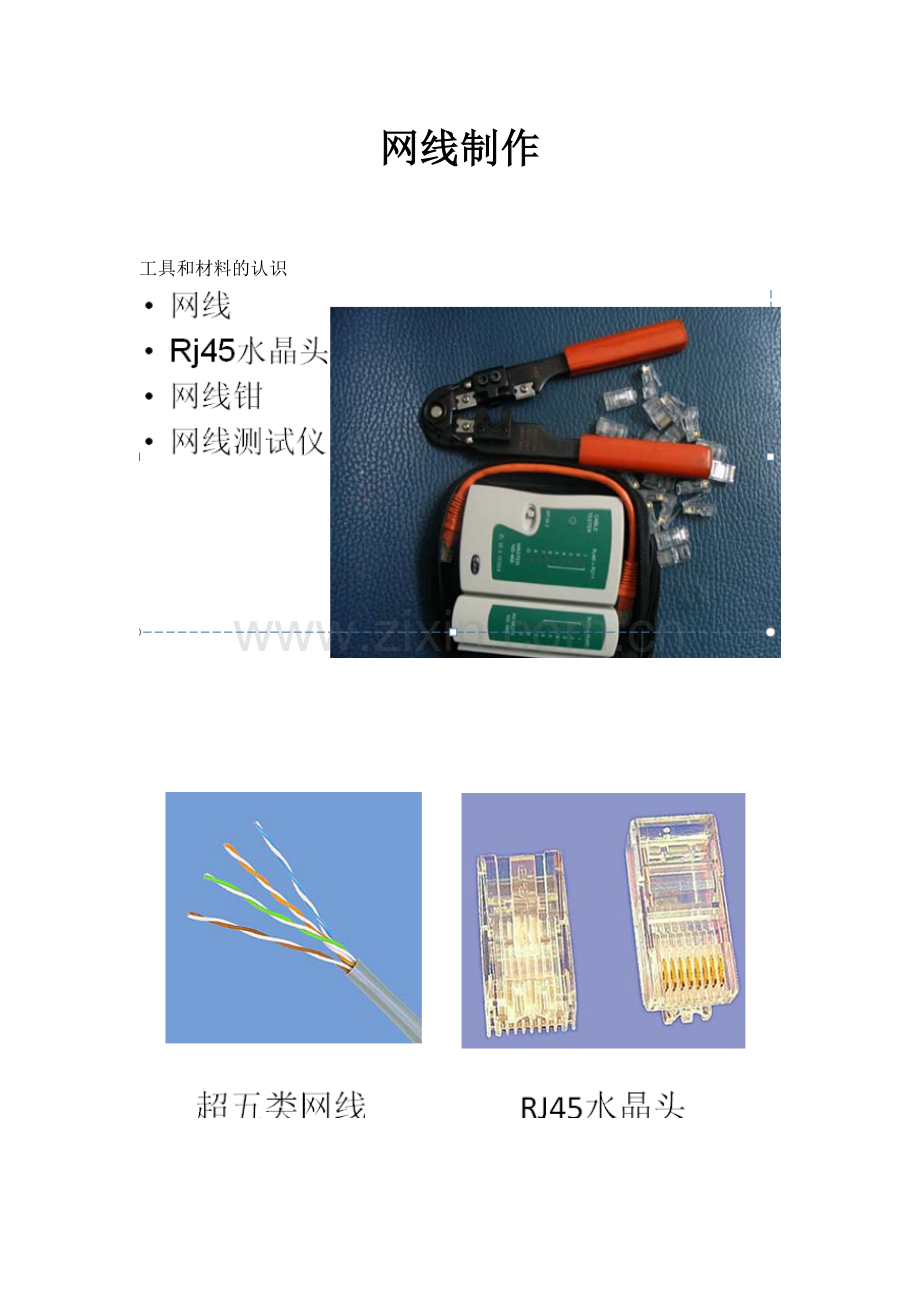

工具和材料的认识

线序标准
• 按照T568B（T568A）的标准制作双绞线。
• T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。
• 其中T568B标准在以太网中应用较广泛。

T568A

T568B

线序模式
Straight-Through Cable（直通线）：直通线应用在PC机与交换机或集线器、交换机或集线器与路由器的连接中。双绞线线缆的两端使用同一种标准，即同时采用T568B或T568A。在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。
Crossover Cable（交叉线）：交叉线用于PC机与PC机之间、PC机与路由器之间、路由器与路由器之间、交换机与交换机、交换机与集线器、集线器与集线器之间的线路连接中。双绞线在制作时一端采用T568B标准，另一端采用T568A标准。
Rollover Cable（反转线）：反转线应用于连接工作站和Cisco网络设备Console（控制口）以此对网络设备进行配置。反转线线缆长度一般在3～7.5m之间。反转线两端用RJ-45连接。使用时RJ-45连接器直接插入网络设备的Console口，另一端通过RJ-45-to-DB9 terminal adapter 接入工作站的COM口，或者通过DB25 terminal adapter接入工作站的并行口。 制作时一端采用T568B标准或T568A标准，另一端采用与之完全相反的线序。所以称之为反转线。例如：一端采用T568B标准线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，那么另一端就为棕、白棕、绿、白蓝、蓝、白绿、橙、白橙。
交叉线
注意：当网线所连接的两边端口的性质相同时，用交叉线

直连线

三、网线的制作——T568B直连线
• (1)剪断
• (2)剥皮
• (3)排序，按照T568B标准线序排列
• (4)剪齐
• (5)插入
• (6)压制

RJ45制作方法（1）
1、  确定所需线缆的长度，确定后加上30cm的冗余。根据TIA/EIA线缆的标准长度为3m，。不过在实际应用中往往变化很大。线缆的一般长度为1.8m、3.05m。
2、  在网线的一端拨去2cm长的护皮。
3、  紧紧地拿好4对绞好而且护皮已经被拨去的网线，将各对线缆拆开一小段，以T568B线序将网线编组即白橙、橙、白绿、蓝、白蓝、绿、白棕、棕并且小心保持绞好的状态，因为这样可以减轻噪声。拆开的部分尽量短，因为过长的接口部分是产生电噪声的主要原因。
4、  将线平直排好，保留已拨去护皮网线1.2cm左右，将线缆剪平整，。
5、  将一个RJ-45接口安在线的一端，尖头放在下面，轻轻将网线放在接头里，使其滑进接头，最后用力推线缆，使线缆抵入RJ-45中，在接头的另一端可以看见网线的铜质线芯。
6、  使用压线钳压紧RJ-45接口。使RJ-45的铜片穿透线芯的护皮并与线芯接触。
7、  根据不同的双绞线类型制作另外一端。
图解：第一步：剪断

图解：第二步、剥线

图解：第三步、排序

• 按照T568B的顺序排列好。
• 线序：
橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
• 技巧：
1、先把橙色线的放左边，棕色的放右边，绿色和蓝色放中间。
2、让后把每根线拆开,理顺,捋直,然后按照规定的线序排列整齐。尤其要注意绿色线分开。
图解：第四步、剪齐

把每根线都理直后，剪齐，使得露在保护层皮外的网线长度为1.5cm左右
图解：第五步、插入

右手手指掐住线，左手拿水晶头，塑料弹簧片朝下，把网线插入水晶头
注意：务必要把外层的皮，插入水晶头内，否则水晶头容易松动。
在水晶头末端检查线插入的情况

每根线都要能紧紧的顶在水晶头的末端
图解：第六步、压制

把水晶头完全插入，用力压紧，能听到“咔察”声，可重复压制多次。
图解：测试

将做好的网线的两头分别插入网线测试仪中，并启动开关，如果两边的指示灯同步亮，则表示网线制作成功。
网线制作注意事项
• 1、剥线时，不可太深，太用力，否则容易把网线剪断；
• 2、一定要把每根网线捋直，排列整齐。
• 3、把网线插入水晶头时，8根线头每一根都要紧紧的顶到水晶头的末端，否则可能不通。
• 4、捋线时候，不要太用力，以免将网线拗断。
