介绍一种新型高剪切胶体磨
韩国路技术有限公司上海代表处 俞鹤鸣
上海市山东中路33号2909/2910座 13901724500 13816132005
目前，国内外改性沥青生产设备的主机主要采用胶体磨和高速剪切机二大类，二者各有其利弊。前者以研磨为主，剪切为辅，仅一组转定磨结构，研磨时发热量大，能耗高，虽然精磨细度较满意，但由于其结构的限制，不太适宜SBR、废胶粉等高粘度改性沥青的生产；后者以剪切为主，研磨为辅，采用多组转定子结构，可任意增加或减少转定子的量，剪切时发热量少，能耗较低，由于其独特的转定子结构，比较适合SBS、SBR、废胶粉改性沥青的生产，对许多高粘度改性剂都能进行破碎、剪切、混合，但相对胶体磨而言精磨效果略差。

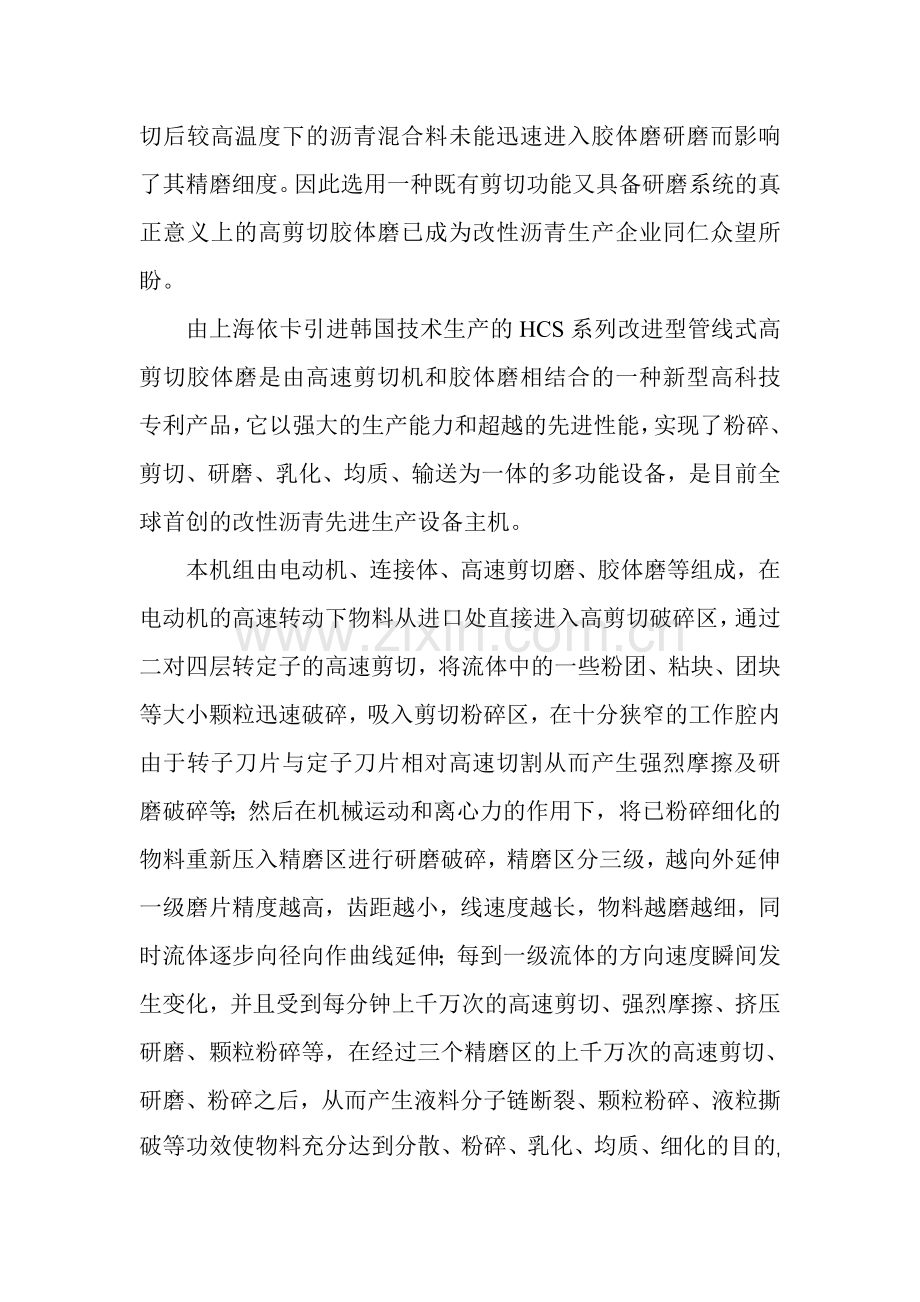

针对上述二类主机各自具备的优缺点，国内外许多科研机构和改性沥青设备制造企业都进行了较多的研究和开发。目前美国道维斯、德国赛弗、美国VSS、丹麦ENH及国内浙江兰宁、湖北国创等都采用胶体磨为改性沥青生产设备主机；上海威宇、上海三力星等都采用高速剪切机为改性沥青生产设备主机；而锦州路而特、广州路翔，天津海泰等都同时选用高速剪切机和胶体磨为改性沥青设备的主机，即把沥青和改性剂的混合料先进入高速剪切机（也称均质机）进行剪切、粉碎、混合后再进入胶体磨进行研磨，效果显然要好，但其功耗大，而且由于高速剪切机与胶体磨之间采用管道联接，容易堵塞，产能较低，经高速剪切机剪切后较高温度下的沥青混合料未能迅速进入胶体磨研磨而影响了其精磨细度。因此选用一种既有剪切功能又具备研磨系统的真正意义上的高剪切胶体磨已成为改性沥青生产企业同仁众望所盼。
由上海依卡引进韩国技术生产的HCS系列改进型管线式高剪切胶体磨是由高速剪切机和胶体磨相结合的一种新型高科技专利产品，它以强大的生产能力和超越的先进性能，实现了粉碎、剪切、研磨、乳化、均质、输送为一体的多功能设备，是目前全球首创的改性沥青先进生产设备主机。
本机组由电动机、连接体、高速剪切磨、胶体磨等组成，在电动机的高速转动下物料从进口处直接进入高剪切破碎区，通过二对四层转定子的高速剪切，将流体中的一些粉团、粘块、团块等大小颗粒迅速破碎，吸入剪切粉碎区，在十分狭窄的工作腔内由于转子刀片与定子刀片相对高速切割从而产生强烈摩擦及研磨破碎等；然后在机械运动和离心力的作用下，将已粉碎细化的物料重新压入精磨区进行研磨破碎，精磨区分三级，越向外延伸一级磨片精度越高，齿距越小，线速度越长，物料越磨越细，同时流体逐步向径向作曲线延伸；每到一级流体的方向速度瞬间发生变化，并且受到每分钟上千万次的高速剪切、强烈摩擦、挤压研磨、颗粒粉碎等，在经过三个精磨区的上千万次的高速剪切、研磨、粉碎之后，从而产生液料分子链断裂、颗粒粉碎、液粒撕破等功效使物料充分达到分散、粉碎、乳化、均质、细化的目的,液料的最小细度可达0.1μm，对该设备作以下有关介绍：
一、 核心优势
(1)有强劲的粉碎、剪切、研磨、分散、乳化、均质、混合、输送功能。
(2)强大的输送能力，扬程可达40米。
(3)选用原装德国进口轴承动平衡效果相当好，无振动、无噪音。
(4) 转定磨转定子材料采用航空钛合金，并进行氮化处理或渗碳化钨处理，耐磨、耐腐蚀。
(5) 选用双面水冷机械密封或单面液冷机械密封，密封效果好。
(6) 可剪切破碎≤50mm粉团、结块、粘团，粉碎后的出料颗粒可以控制到　5、3、2、1 毫米左右。
(7) 精磨细度≤0.1um，精细粉碎、分散、乳化达纳米产品等级。
二、 性能参数

型号
处理量
(t/h)
电机功率(kw)
进出口尺寸
(mm)
转速
(rpm)
外型尺寸
(mm)
HSC-06-G
4-5
55
80/65
1500
1900*730*750
HSC-08-G
5-10
75
100/80
1500
2100*740*800
HSC-10-G
8-15
90
125/100
1500
240*750*850
HSC-20-G
18-25
132
150/125
1500
2800*900*110
HSC-30-G
20-40
160
200/175
1500
3200*1200*1250
HSC-50-G
35-60
200
250/200
1500
3500*1500*1350

三、主要结构

一级转定子结构 二级转磨盘结构 磨盘流向示意图
综上所述HSC系列高剪切胶体磨同时具备了剪切机和胶体磨各自的优势，功耗低、细度小、剪切、粉粹、研磨三者并举；由于沥青混合料经高速剪切后在较高温状态下直接进入胶体磨工作腔进行精磨；并针对改性沥青生产的特殊性，转定子采用开槽式结构，专业设计了导流槽及吸程装置，确保改性剂不堵塞；真正实现了细度小、配伍性好、产量高、能耗低、产品质量优良，不失为改性沥青生产设备目前最理想的首选主机。
