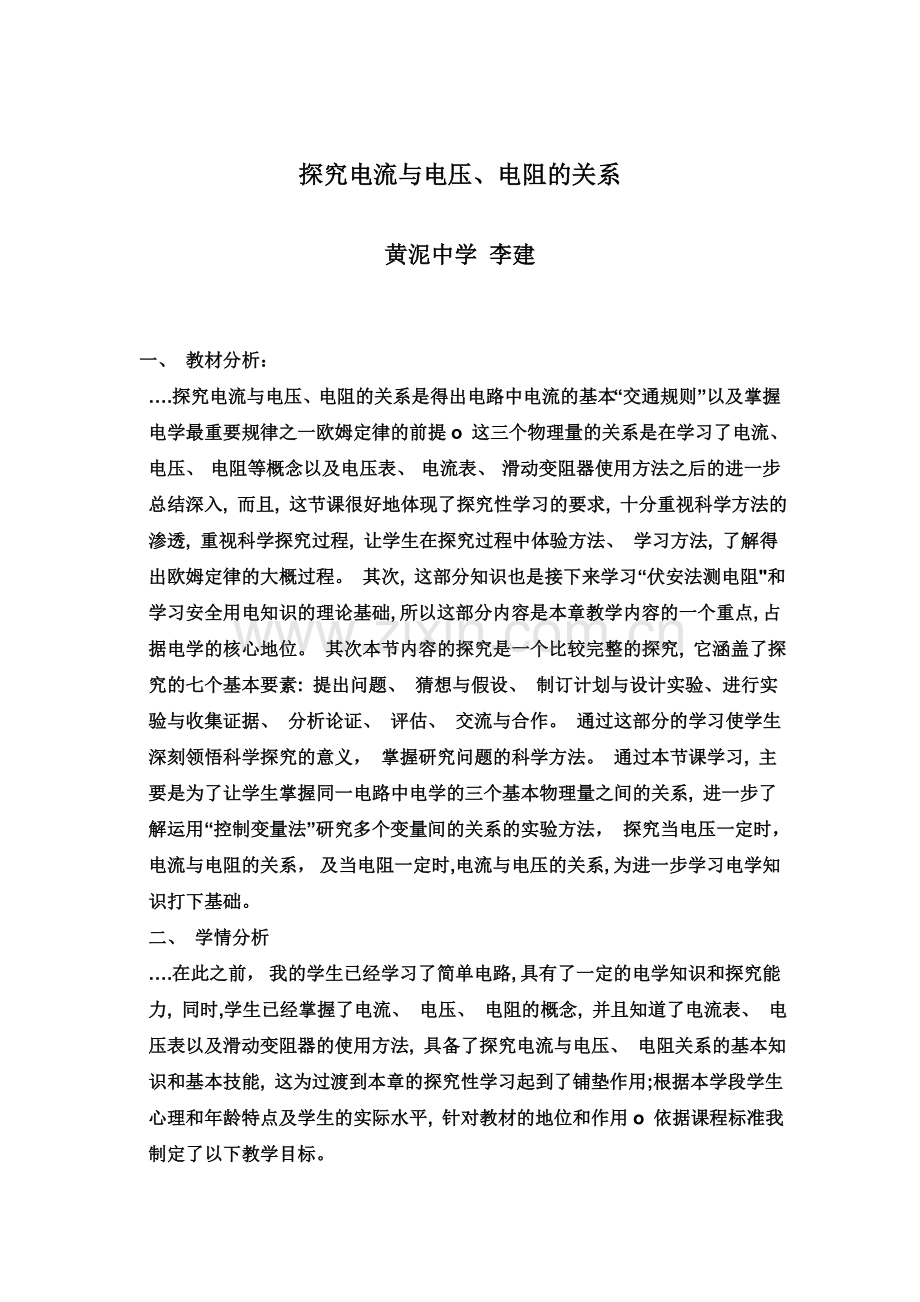

探究电流与电压、电阻的关系
黄泥中学 李建

一、 教材分析：
….探究电流与电压、电阻的关系是得出电路中电流的基本“交通规则”以及掌握电学最重要规律之一欧姆定律的前提o 这三个物理量的关系是在学习了电流、 电压、 电阻等概念以及电压表、 电流表、 滑动变阻器使用方法之后的进一步总结深入, 而且, 这节课很好地体现了探究性学习的要求, 十分重视科学方法的渗透, 重视科学探究过程, 让学生在探究过程中体验方法、 学习方法, 了解得出欧姆定律的大概过程。 其次, 这部分知识也是接下来学习“伏安法测电阻"和学习安全用电知识的理论基础, 所以这部分内容是本章教学内容的一个重点, 占据电学的核心地位。 其次本节内容的探究是一个比较完整的探究, 它涵盖了探究的七个基本要素: 提出问题、 猜想与假设、 制订计划与设计实验、进行实验与收集证据、 分析论证、 评估、 交流与合作。 通过这部分的学习使学生深刻领悟科学探究的意义， 掌握研究问题的科学方法。 通过本节课学习, 主要是为了让学生掌握同一电路中电学的三个基本物理量之间的关系, 进一步了解运用“控制变量法”研究多个变量间的关系的实验方法， 探究当电压一定时， 电流与电阻的关系， 及当电阻一定时,电流与电压的关系, 为进一步学习电学知识打下基础。
二、 学情分析
….在此之前， 我的学生已经学习了简单电路, 具有了一定的电学知识和探究能力, 同时,学生已经掌握了电流、 电压、 电阻的概念, 并且知道了电流表、 电压表以及滑动变阻器的使用方法, 具备了探究电流与电压、 电阻关系的基本知识和基本技能, 这为过渡到本章的探究性学习起到了铺垫作用;根据本学段学生心理和年龄特点及学生的实际水平, 针对教材的地位和作用o 依据课程标准我制定了以下教学目标。

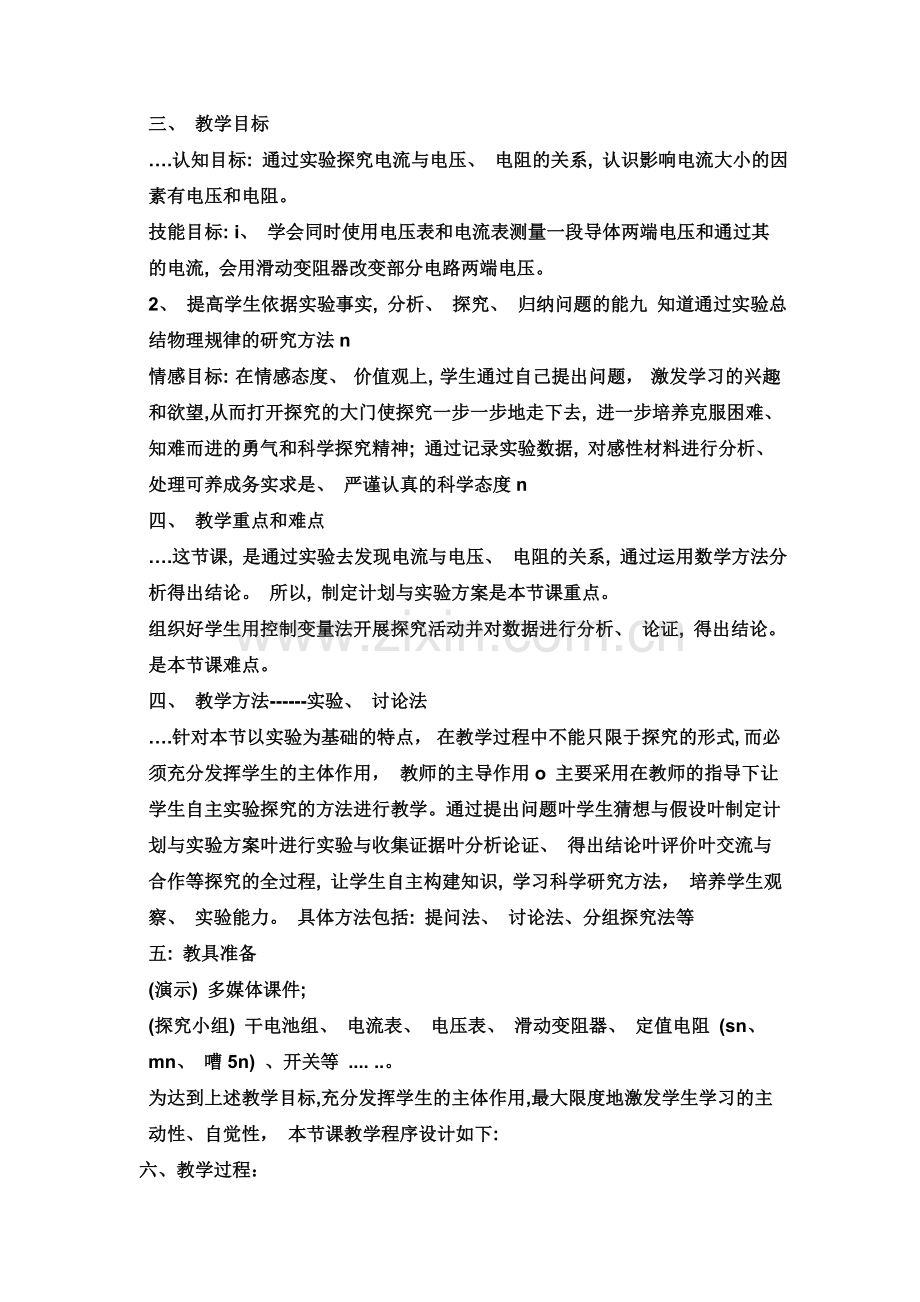

三、 教学目标
….认知目标: 通过实验探究电流与电压、 电阻的关系, 认识影响电流大小的因素有电压和电阻。
技能目标: i、 学会同时使用电压表和电流表测量一段导体两端电压和通过其的电流, 会用滑动变阻器改变部分电路两端电压。
2、 提高学生依据实验事实, 分析、 探究、 归纳问题的能九 知道通过实验总结物理规律的研究方法n
情感目标: 在情感态度、 价值观上, 学生通过自己提出问题， 激发学习的兴趣和欲望,从而打开探究的大门使探究一步一步地走下去, 进一步培养克服困难、 知难而进的勇气和科学探究精神; 通过记录实验数据, 对感性材料进行分析、 处理可养成务实求是、 严谨认真的科学态度n
四、 教学重点和难点
….这节课, 是通过实验去发现电流与电压、 电阻的关系, 通过运用数学方法分析得出结论。 所以, 制定计划与实验方案是本节课重点。
组织好学生用控制变量法开展探究活动并对数据进行分析、 论证, 得出结论。 是本节课难点。
四、 教学方法------实验、 讨论法
….针对本节以实验为基础的特点， 在教学过程中不能只限于探究的形式, 而必须充分发挥学生的主体作用， 教师的主导作用o 主要采用在教师的指导下让学生自主实验探究的方法进行教学。 通过提出问题叶学生猜想与假设叶制定计划与实验方案叶进行实验与收集证据叶分析论证、 得出结论叶评价叶交流与合作等探究的全过程, 让学生自主构建知识, 学习科学研究方法， 培养学生观察、 实验能力。 具体方法包括: 提问法、 讨论法、分组探究法等
五: 教具准备
(演示) 多媒体课件;
(探究小组) 干电池组、 电流表、 电压表、 滑动变阻器、 定值电阻 (sn、 mn、 嘈5n) 、开关等 .... ..。
为达到上述教学目标,充分发挥学生的主体作用,最大限度地激发学生学习的主动性、自觉性， 本节课教学程序设计如下:
六、教学过程：
【引入新课】
将电源、开关、定值电阻组成串联电路，如下图所示。

问题：如何改变通过定值电阻的电流？
学生回答：1、可以通过改变电路中的电压；
2、可以通过改变电路中的电阻。
电流与电压和电阻有什么定量关系呢？
【进行新课】
提出问题：电流与电压、电阻有什么关系？
根据提示：1、电压是形成电流的原因；
2、电阻是导体对电流的阻碍作用
做出猜想或假设。
二、猜想或假设：
1、导体中的电流可能与导体两端的电压成正比；
2、导体中的电流可能与导体的电阻成反比。
三、设计实验：
【提出问题】
（1）前面学过的哪个实验与该实验相似？
（2）这些实验中应用了哪种研究问题的方法？
（3）再这个实验中怎样应用控制变量法的？
（学生思考）回答：
（1）该实验与探究“决定电阻大小的因素”实验应用的是同一种方法，都是利用控制变量法进行探究的；
（2）研究电流与电压的关系，应该控制电阻不变，通过改变电阻两端的电压，来观察电流的变化情况；
研究电流与电阻的关系，应该控制电压不变，通过改变电阻，来观察电流的变化情况。
限于时间的原因，这节课只进行第一个实验的操作探究。
【提出问题】
（1）如何控制电阻不变？
（2）如何得知电流的变化情况？
（3）如何改变电压，并观察到变化的情况？
（学生思考）回答：
（1）为控制电阻不变，可以使用定值电阻；
（2）利用电流表和电压表分别测量流过定值电阻的电流及其两端的电压。
（3）电压的改变方法有两种：一是改变电池的个数；二是使用滑动变阻器进行调节。
通过学生对这三个问题的讨论，明确实验需要的基本测量工具，并设计实验电路图。
师生互动：师生共同讨论，对各组设计方案的优缺点进行评估，确定实验的最佳方案。
3、实验电路图：（课件展示）

在这个实验中我们是如何改变定值电阻两端的电压呢？
答：通过改变滑动变阻器滑片P的位置，从而使定值电阻R两端的电压发生成倍的变化。
四、进行实验：
实验时需注意以下几个问题：（课件展示）
(1)连接电路时，开关应处于断开状态；滑动变阻器的滑片应置于阻值最大处。
(2)电流表和电压表的使用方法要正确，采用试触法选择合适的量程。
(3)改变电压时，要使电压发生成倍的变化。
(4)通电时间不要太长，测量次数不少于三次。
(5)改变定值电阻，再次进行实验。
(6)设计记录数据的表格，及时记录数据。
五、分析和讨论：
下面这是教师在某一小组，以小组成员的身份参与实验，设计表格并记录的实验数据。
R1=2Ω
U(V)
1
2
3
4
I(A)

R1=4Ω
U(V)
1
2
3
4
I(A)

【提出问题】
电流与电压这两个物理量，哪个量随哪个量变化？
分析表一（或表二），可得出什么结论？你是怎么分析出来的？
这个结论是建立在控制哪个物理量不变的基础上得出的？
那我们能不能说成是“当导体的电阻不变时，导体两端的电压与通过导体的电流成正比”呢？为什么？
进一步分析实验数据，分析表一和表二的同一列，可得出什么结论？你是怎样分析出来的？这个结论是建立在控制哪个物理量不变的基础是那个得出的？
电流和电阻这两个物理量，哪个量随哪个量在变化？
那我们能不能说成是“当导体两端的电压不变时，导体的电阻与通过导体的电流成反比”呢？为什么？
【分析并逐层概括】
电流是由于电压产生的，电流随着电压变。
分析表一（或表二），发现每当导体两端的电压成某一倍数变化时，导体中的电流也成相同倍数变化。于是可得“当导体的电阻不变时，通过导体的电流与导体两端的电压成正比”的结论。
这个结论是建立在控制电阻不变的基础上得出的。
“当导体的电阻不变时，导体两端的电压与通过导体的电流成正比”的说法是不正确的，因为“电压是电路中产生电流的原因，应该是电流随着电压的变化而变化的”；
分析表一和表二的同一列，由于导体两端的电压相同，电阻在成倍增大时，而导体中的电流却在成倍减小。于是可得结论“当导体的电阻不变时，通过导体的电流与导体两端的电压成正比”。这个结论是建立在控制电压不变的基础上得出的。
电阻是导体本身的性质，与电流的大小无关，只与导体的材料、长度、横截面积有关，所以是电流随着电阻变。
“当导体两端的电压不变时，导体的电阻与通过导体的电流成反比”的说法是不正确的，因为“电流是随着电阻的变化而变化的”
总结：（课件展示）当导体的电阻不变时，通过导体的电流与导体两端的电压成正比；当导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
学生活动：下面请同学们根据自己的实验数据，在课本25页的图7.1—1用描点法画出U—I图象。
（课件展示）U—I图象
问题：当导体两端没有加电压时，即U=0时，通过该导体的电流是多少？
答：通过导体的电流也为0.
所以，在U—I图象中，还有（0、0）这个点，描点连线。
【提出问题】
通过描点、连线后，得到的是一条什么线?
这两条经过原点的直线与数学上所学过的哪种函数图象相同
函数中的y、x分别对应图象中的哪个物理量？
请同学们利用所学过的函数知识，来确定出图象中的直线的函数表达式？
总结：（课件展示）I=U/R
六、评估：
要求学生在探究报告反思自己的探究活动一些问题，如：
（1）实验设计方案是不是最优的，还可能会存在着不合理的地方。
（2）操作中有没有什么失误，读数时会不会有失误。
（3）测量结果是不是可靠的。
（4）探究中是不是还有哪些问题还不清楚，哪些问题弄明白了。
七、交流：
要求学生课后进行交流，交流时，可以相互交换各自的探究报告，也可以口头表述自己在探究与他人不同的意见，同时还应听取他人正确的意见。交流时，不应只是交流探究结论，交流的重点应放在探究的过程中。
如：为什么我的猜想和别人不一样？
为什么我的方法与你不一样？
为什么你能得出这样的结论，我的结论不和你一样？
八、 板书设计：
探究一电流与电压、 电阻的关系
t提出问题
2猜想与假设
3制订计划与设计实验
4进行实验与收集证据
5.分析论证
6.评估
7交流与合作

教学反思：
欧姆定律是初中物理电学部分最重要的一个知识点,能否掌握好该定律是学好电学知识的关键之一。在学习定律的同时, 我们还应注意到这样一个问题,现行教材中为了引入欧姆定律都要先做一个研究性实验,通过这个实验向初中学生介绍了物理学中最常用的研究问题的方法,即研究多个物理量之间的关系时,可以保持一些物理量不变,每一组实验中只看两个变化量间的关系,最后再将所有结论综合起来。我这几年对欧姆定律教学中为了适应新课标的要求,非常注重对实验方法和实验设计的教学,细细阅读现用教材,发现了一个问题:在引入欧姆定律的实验中,滑动变阻器的作用阻碍了学生对实验的理解。
现行教材中一般为引入欧姆定律所设计的实验电路如书图7-1所示。实验操作可分两部分:第一部分是保持电阻R不变,调节滑动变阻器的滑片, 改变加在电阻R两端的电压,研究通过电阻R 的电流I 与R 两端电压U 间的关系; 第二部分是变换连入电路的电阻,调节滑动变阻器的滑片,使加在电阻R 两端电压U 不变,研究通过R 的电流I 与电阻R 间的关系。完成第一部分实验时,如果学生问:“前面讲过移动变阻器的滑片,改变滑动变阻器连入电路的电阻, 可以改变电路中的电流, 但为什么可以改变了加在电阻两端电压呢?”或者在做第二部分实验时, 学生问:“刚刚是调节变阻器, 使电阻R 两端电压改变, 现在为什么同样是调节变阻器,却又是使加在R 两端的电压不变呢?”可能是觉得解释这两个问题并不难解释,只要用欧姆定律和串联电阻的知识来解释就可以了。但这就造成了这样一种局面:必须用欧姆定律来解释引入欧姆定律的实验,这在逻辑上是混乱、相悖、讲不通的。由于以上的问题,许多同学会对引入定律的实验百思不得其解,这必然影响他们对欧姆定律的理解和掌握。那么该怎么做才能使同学更轻松地完成实验,更容易地理解欧姆定律呢?笔者认为这里主要的问题出在滑动变阻器上,于是便思考现用教材中为什么要在实验中加上变阻器?笔者认为, 这个实验中加变阻器的作用是使实验操作更简单,因为有变阻器可以不改电路,只需调滑片就可以达到改变和不改变R两端的电压。但事实上这一设计不但不能简化实验,反而给学生理解实验和电流、电压和电阻的关系设置了一个不小的阻碍。经过一番思索后,在欧姆定律的教学中进行了以下的改进,效果不错,现叙述如下。
实验中将滑动变阻器去掉,电路简化为简单电路。第一部分实验中,直接通过改变电池数目或调节学生电源输出电压来改变加在R 两端电压。第二部分中,只需保持电池数目或学生电源输出电压不变即可, 当然, 相比之下用学生电源的效果要优于干电池。在讲完欧姆定律和串联电阻之后,再提出保持电源电压不变的前提下, 要改变加在R 两端的电压该如何改造上面的简单电路?在保持电源电压不变的前提下,电阻R 的阻值变化,如何改造电路,可以保证加在不同电阻两端电压不变?通过分析以上的两个问题,引导学生最后设计出原来的实验电路,这样可以进一步加深学生对欧姆定律的认识,也为今后设计伏安法测电阻和测定小灯泡电功率的实验电路打下基础。.　　
个人认为不加入变阻器确实有利于学生的理解，如果不加入变阻器，在不改变电源的情况下，电阻变了，由于电池有内阻，如果有电压表测的话可能会发现电压略有改变，而加入变阻器则可以消除这一点！
