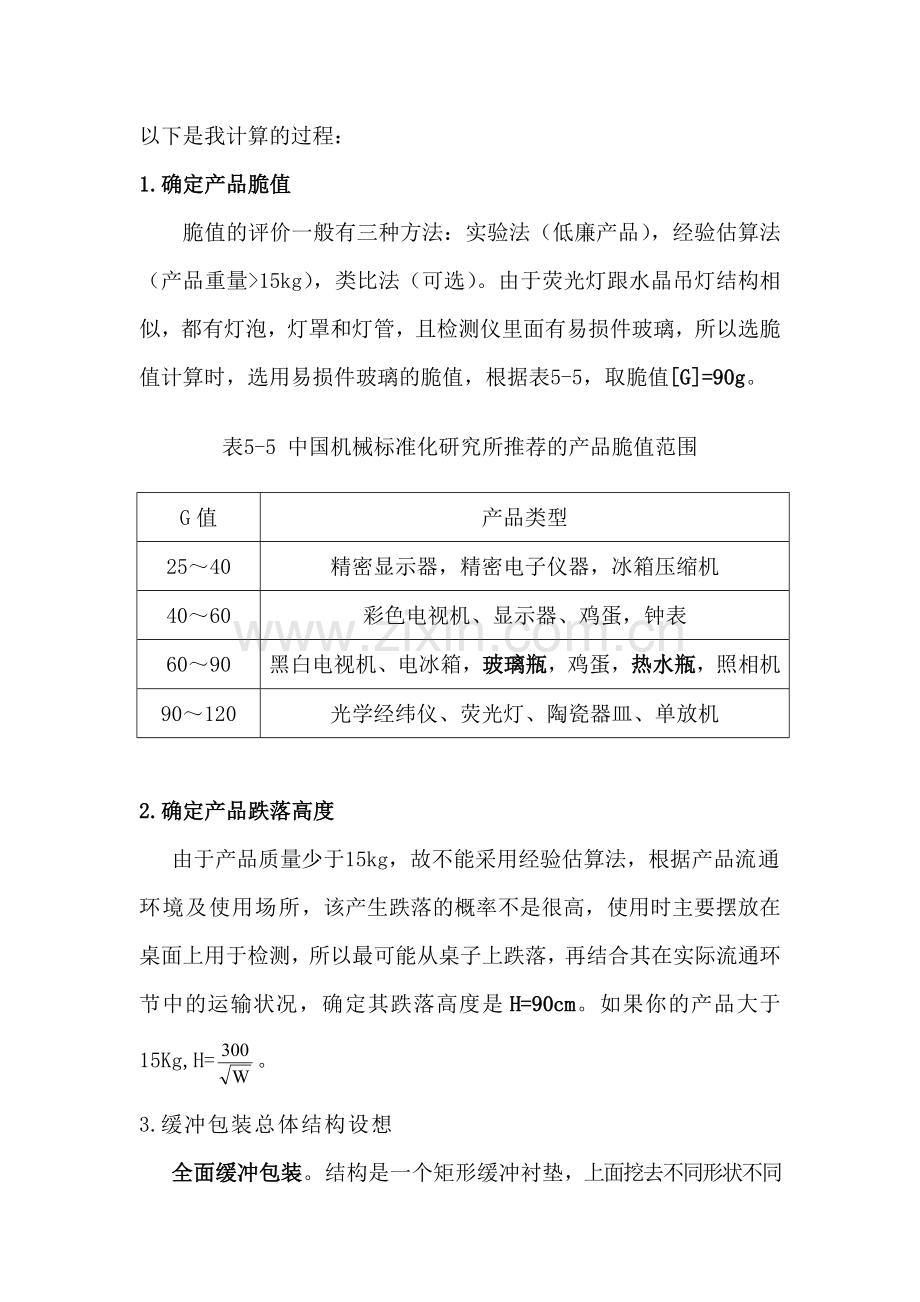

以下是我计算的过程：
1.确定产品脆值
脆值的评价一般有三种方法：实验法（低廉产品），经验估算法（产品重量>15kg），类比法（可选）。由于荧光灯跟水晶吊灯结构相似，都有灯泡，灯罩和灯管，且检测仪里面有易损件玻璃，所以选脆值计算时，选用易损件玻璃的脆值，根据表5-5，取脆值[G]=90g。
表5-5 中国机械标准化研究所推荐的产品脆值范围
G值
产品类型
25～40
精密显示器，精密电子仪器，冰箱压缩机
40～60
彩色电视机、显示器、鸡蛋，钟表
60～90
黑白电视机、电冰箱，玻璃瓶，鸡蛋，热水瓶，照相机
90～120
光学经纬仪、荧光灯、陶瓷器皿、单放机

2.确定产品跌落高度
由于产品质量少于15kg，故不能采用经验估算法，根据产品流通环境及使用场所，该产生跌落的概率不是很高，使用时主要摆放在桌面上用于检测，所以最可能从桌子上跌落，再结合其在实际流通环节中的运输状况，确定其跌落高度是H=90cm。如果你的产品大于15Kg,H=。
3.缓冲包装总体结构设想
全面缓冲包装。结构是一个矩形缓冲衬垫，上面挖去不同形状不同高度的材料，将产品镶嵌在里面，，衬垫高于产品约3mm，四周围离衬垫5mm左右，上面放说明书和保修卡。材料是EPE板材，国内市场一般用若干10mm厚的EPE薄板热合而成，所以EPE提供的是板材，厚度有20mm、30mm、40mm等（10mm的板材太薄，挺度较差，易弯曲折损，这里不可以直接用作缓冲包装），进行缓冲设计和计算时要充分考虑到板材的形状和加工性能，设计出一个既能达到缓冲要求，又能方便加工和节约成本的缓冲包装结构，如计算出的厚度为4.3，则应使用厚度为5的板材。
4.缓冲包装衬垫尺寸设计计算
已知：W=40kg ，H=170cm， G=90g， 产品的总面积A，用12的EPE板材进行全面缓冲设计，求出缓冲衬垫的厚度T。
4.1 根据给出的proe图，量出产品各个部件的近似尺寸如下：
产品尺寸1500*1500*800mm
水晶灯灯罩（8个）：d=200mm
水晶吊坠（23个）：5*150mm
4.2 考虑到衬垫的面积要稍大于产品的接触面积，产品才能嵌入，故各个尺寸加大2mm，取以下作为计算值：
取产品计算时的底面积为8637.7
4.3 缓冲系数～最大应力（C－σm）曲线的应用
全面缓冲包装，产品跟衬垫接触的总面积A=产品的面积+电池的，根据下图（a）查出C=？ ,T=？。

课程负责人
教学队伍
图(a)泡沫聚乙烯缓冲系数应力曲线
5.以下截图4-1缓冲衬垫立体图跟我的衬垫结构相似，做完之后就是这种效果。
