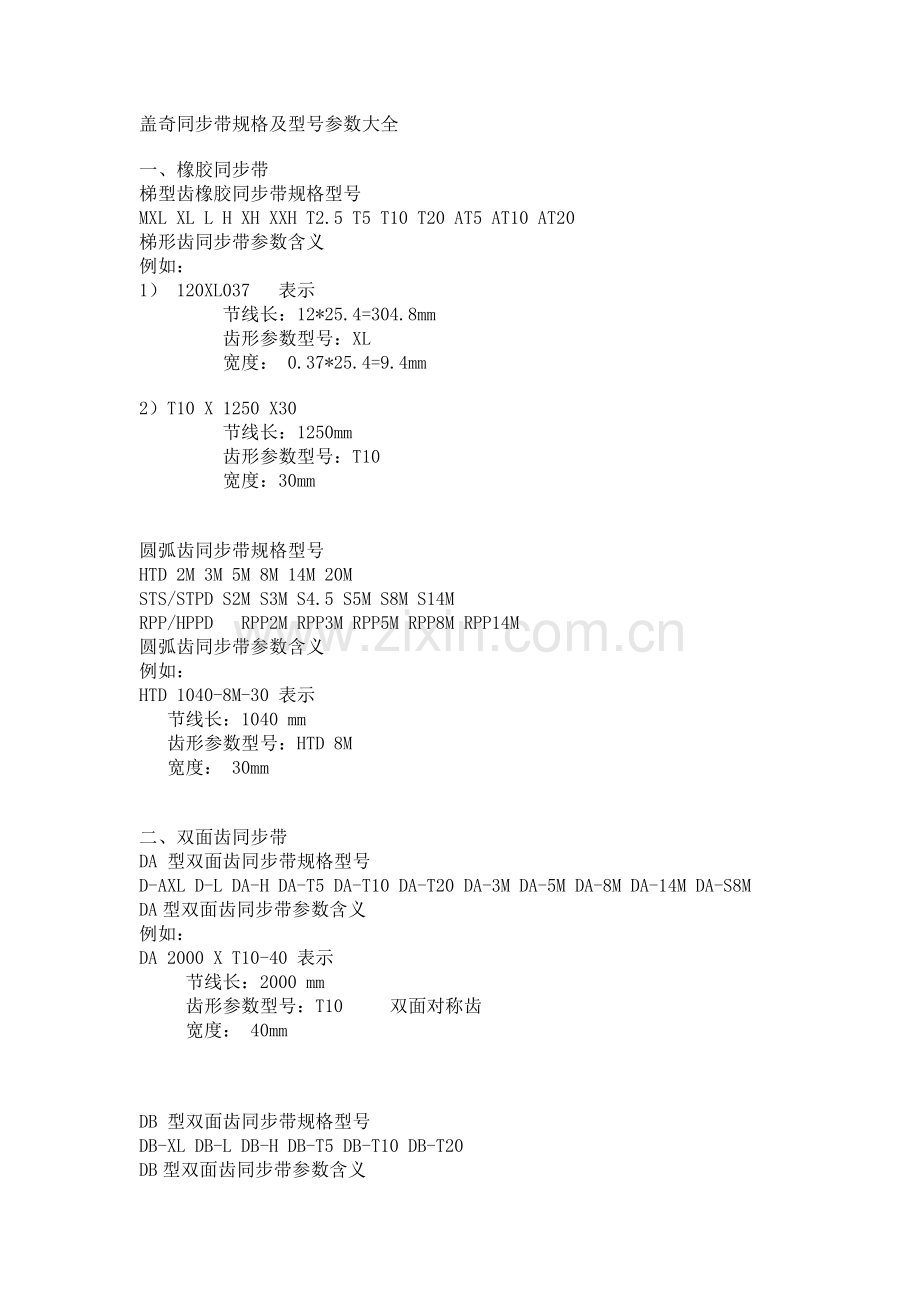

盖奇同步带规格及型号参数大全
一、橡胶同步带
梯型齿橡胶同步带规格型号
MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20
梯形齿同步带参数含义
例如：
1） 120XL037  表示
     节线长：12*25.4=304.8mm
     齿形参数型号：XL
     宽度： 0.37*25.4=9.4mm
2）T10 X 1250 X30
     节线长：1250mm
     齿形参数型号：T10
     宽度：30mm

圆弧齿同步带规格型号
HTD 2M 3M 5M 8M 14M 20M
STS/STPD S2M S3M S4.5 S5M S8M S14M
RPP/HPPD  RPP2M RPP3M RPP5M RPP8M RPP14M
圆弧齿同步带参数含义
例如：
HTD 1040-8M-30 表示
  节线长：1040 mm
  齿形参数型号：HTD 8M
  宽度： 30mm

二、双面齿同步带
DA 型双面齿同步带规格型号
D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M
DA型双面齿同步带参数含义
例如：
DA 2000 X T10-40 表示
   节线长：2000 mm
   齿形参数型号：T10   双面对称齿
   宽度： 40mm

DB 型双面齿同步带规格型号
DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20
DB型双面齿同步带参数含义
例如：
DB 2000 X T10-40 表示
   节线长：2000 mm
   齿形参数型号：T10   双面错开齿
   宽度： 40mm

三、汽车同步带规格型号
R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ...
汽车同步带参数含义
例如：99 RU 22   表示
  齿数： 99
  齿形参数型号： RU
  宽度：  22mm

四、多楔带规格型号
PH PJ PK PL PM
多楔带参数含义
例如：
1)  公制：10PJ1089
       楔数： 10
       有效长度： 1089 mm
2）  10PJ250
       楔数： 10
       有效长度： 25*25.4=635mm

五、切割V带
普通V带 规格型号
Y Z A B C D E
普通V带参数含义：
例如：
1)  A 35         表示  型号：A   长度：35*25.4=889mm
2)  13 X 1000 表示  宽度：13  长度：1000mm

窄V带规格型号
SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)
窄V带参数含义:
例如：
1) SPZ 40     表示  型号： SPZ  长度： 40*25.4=1016mm
2) SP 1016   表示  型号： SPZ  长度： 40*25.4=1016mm

六、聚氨酯同步带规格型号
MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10
聚氨酯同步带参数含义
例如：
1） 120XL037  表示
     节线长：12*25.4=304.8mm
     齿形参数型号：XL
     宽度： 0.37*25.4=9.4mm
2）T10 X 1250 X30
     节线长：1250mm
     齿形参数型号：T10
     宽度：30mm
3） HTD 1040-8M-30 表示
   节线长：1040 mm
  齿形参数型号：HTD 8M
  宽度： 30mm

七、开口PU同步带规格型号
T5 T10 T20 AT5 AT10 AT20 XL L H XH HTD-5M HTD-8M HTD-14M STPD/STS-5M STPD/STS-8M
开口PU同步带参数表示含义
例如：
 30T5   表示 齿形参数： T5    宽度： 30mm   长度任意，根据客户来选型，一卷100米
同步带齿有梯形齿和弧齿两类，弧齿又有三种系列：圆弧齿(H系列又称HTD带)、平顶圆弧齿(S系列又称为STPD带)和凹顶抛物线齿（R系列)。
梯形齿同步带分单面有齿和双面有齿两种，简称为单面带和双面带。双面带又按齿的排列方式分为对称齿型（代号DA)和交错齿型(代号DB〕。
　　梯形齿同步带有两种尺寸制：节距制和模数制。我国采用节距制，并根据ISO 5296制订了同步带传动相应标准GB/T 11361～11362-1989和GB/T 11616-1989。
弧齿同步带除了齿形为曲线形外，其结构与梯形齿同步带基本相同，带的节距相当，其齿高、齿根厚和齿根圆角半径等均比梯形齿大。带齿受载后，应力分布状态较好，平缓了齿根的应力集中，提高了齿的承载能力。故弧齿同步带比梯形齿同步带传递功率大，且能防止啮合过程中齿的干涉。
　　弧齿同步带耐磨性能好，工作时噪声小，不需润滑，可用于有粉尘的恶劣环境。已在食品、汽车、纺织、制药、印刷、造纸等行业得到广泛应用。
工业同步带的型号
　　“T”型齿工业用同步带
　　型号 节距 (mm) 齿高 (mm) 带厚 (mm) 角度 β°
　　MXL 2.032 0.51 1.14 40
　　XL 5.080 1.27 2.30 50
　　L 9.525 1.91 3.60 40
　　H 12.70 2.29 4.30 40
　　XH 22.225 6.35 11.20 40
　　XXH 31.750 9.53 15.70 40
　　T2.5 2.5 0.7 1.30 40
　　T5 5 1.20 2.20 40
　　T10 10 2.50 4.50 40
　　T20 20 5.00 8.00 40
　　AT5 5 1.20 2.70 50
　　AT10 10 2.50 5.00 50
　　AT20 20 5.00 8.00 50
　　圆弧齿工业用同步带
　　齿型代号 型号 节距 (mm) 齿高 (mm) 带厚 (mm)
　　HTD 2M 2 0.75 1.36
　　3M 3 1.17 2.4
　　5M 5 2.06 3.8
　　8M 8 3.36 6.00
　　14M 14 6.02 10.00
　　20M 20 8.4 13.20
　　STPD/STS
　　S2M 2 0.76 1.36
　　S3M 3 1.14 1.9
　　S4.5M 4.5 1.71 2.81
　　S5M 5 1.91 3.4
　　S8M 8 3.05 5.3
　　S14M 14 5.3 10.2
　　RPP/HPPD
　　2M 2 0.76 1.36
　　3M 3 1.15 1.9
　　5M 5 1.95 3.5
　　8M 8 3.2 5.5
　　14M 14 6.00 10
