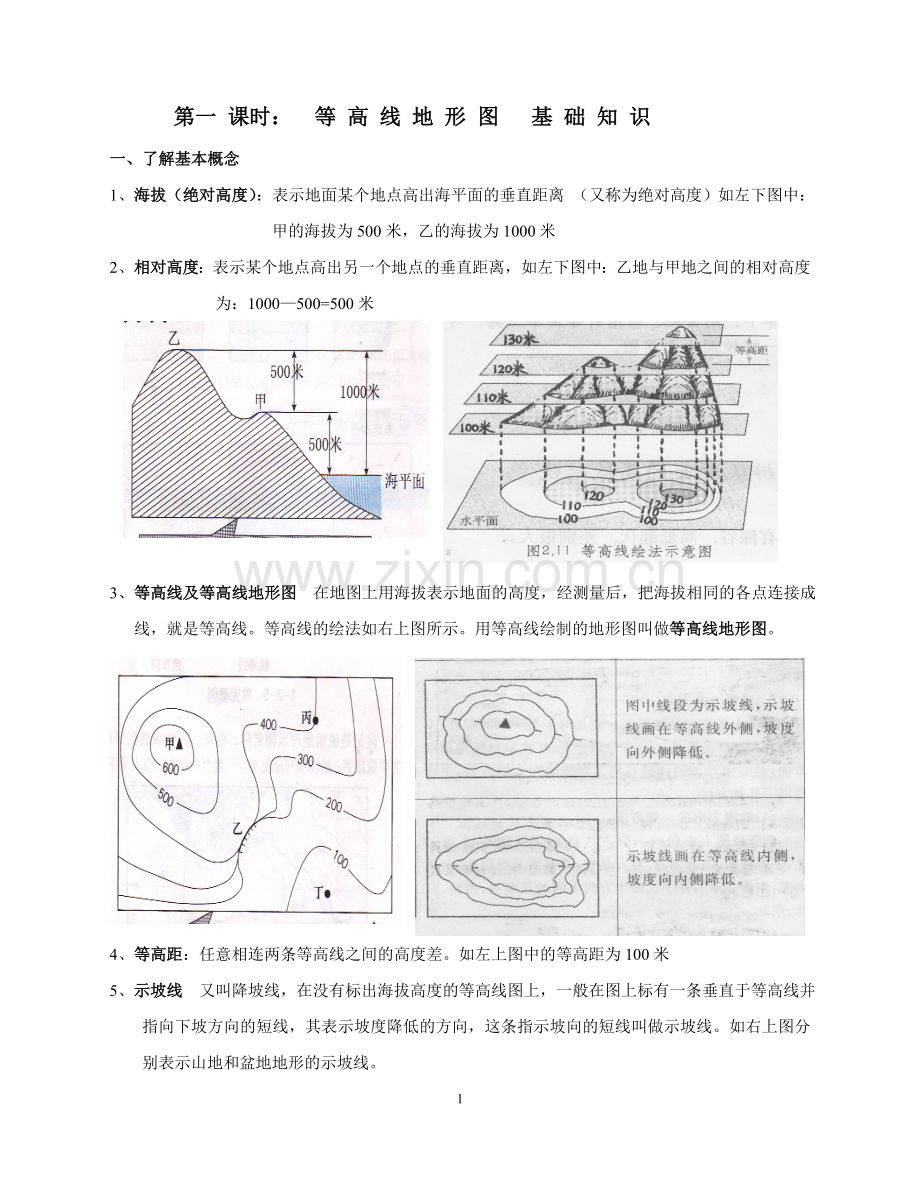

第一 课时： 等 高 线 地 形 图 基 础 知 识
一、了解基本概念
1、海拔（绝对高度）：表示地面某个地点高出海平面的垂直距离 （又称为绝对高度）如左下图中：甲的海拔为500米，乙的海拔为1000米
2、相对高度：表示某个地点高出另一个地点的垂直距离，如左下图中：乙地与甲地之间的相对高度为：1000—500=500米

3、等高线及等高线地形图 在地图上用海拔表示地面的高度，经测量后，把海拔相同的各点连接成线，就是等高线。等高线的绘法如右上图所示。用等高线绘制的地形图叫做等高线地形图。
4、等高距：任意相连两条等高线之间的高度差。如左上图中的等高距为100米
5、示坡线 又叫降坡线，在没有标出海拔高度的等高线图上，一般在图上标有一条垂直于等高线并指向下坡方向的短线，其表示坡度降低的方向，这条指示坡向的短线叫做示坡线。如右上图分别表示山地和盆地地形的示坡线。

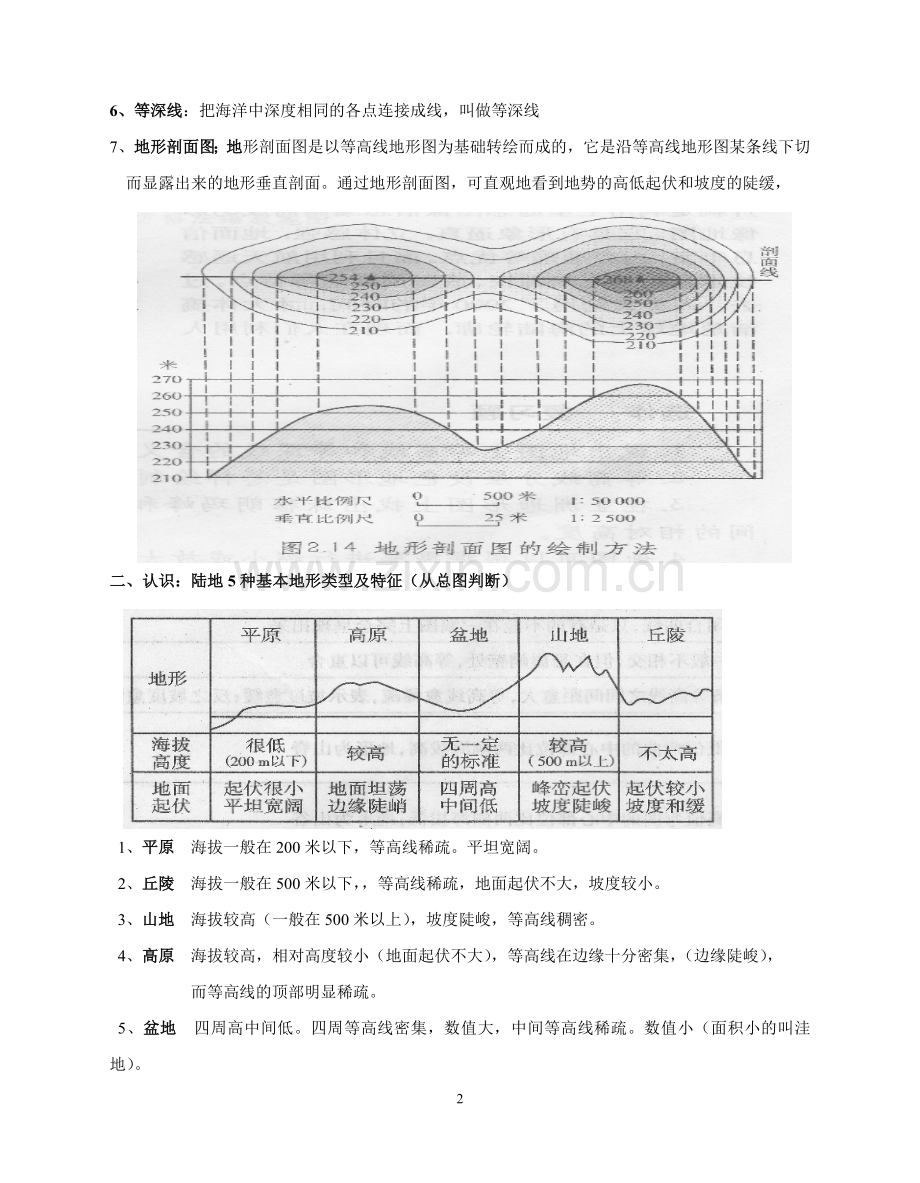

6、等深线：把海洋中深度相同的各点连接成线，叫做等深线
7、地形剖面图；地形剖面图是以等高线地形图为基础转绘而成的，它是沿等高线地形图某条线下切而显露出来的地形垂直剖面。通过地形剖面图，可直观地看到地势的高低起伏和坡度的陡缓，
二、认识：陆地5种基本地形类型及特征（从总图判断）
1、平原 海拔一般在200米以下，等高线稀疏。平坦宽阔。
2、丘陵 海拔一般在500米以下，，等高线稀疏，地面起伏不大，坡度较小。
3、山地 海拔较高（一般在500米以上），坡度陡峻，等高线稠密。
4、高原 海拔较高，相对高度较小（地面起伏不大），等高线在边缘十分密集，（边缘陡峻），
而等高线的顶部明显稀疏。
5、盆地 四周高中间低。四周等高线密集，数值大，中间等高线稀疏。数值小（面积小的叫洼地）。
三、认识：等高线地形图主要地形部位名称及特征（附下两页）

主要地形部位名称：
1、山顶（山峰）：闭合等高线：中间高、四周低 则山地地形的海拔最高处
2、盆地（洼地）：闭合等高线：中间低、四周高 面积小的叫洼地
3、陡崖：多条等高线的汇合处。 4、峡谷：两组正相对山脊等高线的中间部分
5、鞍部：两个山顶之间的马鞍形部位 6、山脊：等高线向低处弯曲的地形部位。
7、山谷：等高线向高处弯曲的地形部位。
重点突破：巧判山脊与山谷；（结合下列简图讲解分析）
1、 凸向法（概念法）：凸高为低——山谷 （等高线凸向高处，说明中间地形低，为山谷）
凸低为高——山脊 （等高线凸向低处，说明中间地形高，为山脊）
（1）等高线凸向海拔较高的方向,其海拔高度“低”于两侧地区，为山谷地形；如下图,A′处等高线向“高”值(海拔高度较大)方向凸出,其海拔高度“低”于两侧地区，,地形为山谷；
（2）等高线凸向海拔高度较低的方向,其海拔高度“高”于两侧地区。为山脊地形,如下图中A处等高线向“低”值(海拔高度较小)方向凸出,其海拔高度“高”于两侧地区,，地形为山脊。
2、切线法（或截线法：如上图）：在等高线弯曲最大处作某条等高线的切线，比较切点处与两侧海拔高低。若切点处海拔高于两侧的海拔，则说明中间高 为山脊，若切点处海拔低于两侧的海拔，则说明中间低 为山谷 如上图中：左图，作一直线与300米等高线相切于A点，并与另两条等高线相交于B、C、D、E点，中心A点的海拔高于两侧B、C或D、E的海拔，则为山脊地形。上面右图中，同样的方法可知；A′处的海拔比两侧低，则为山谷地形。
3、垂线法（下图）：在等高线弯曲最大处两侧作等高线的垂线，方向是从高值指向低值，若箭头向中心汇合说明为集水区，地形为——山谷，如下面左图所示；若箭头向外围扩散，说明为分水区，则地形为—山脊 如下面右图所示。
二、掌握：等高线的基本特征
1、同线等高：同一等高线上的各点，海拔都
相等。如右图中A=B =400米，C=D =200米。
2、同图等距：同一等高线地形图上全图等高距
相等。如右图中M-A=E-F=100米
3、闭合曲线：等高线均为闭合曲线，如果在一幅
地图中看不到闭合曲线（中断在图框上某处），
这是受图幅范围的限制，不能在一幅图上完全
呈现出来，但一定会在另一幅拼接起来的图
中闭合。如右图中：北面等高线未完整。
4、等高线一般不相交：等高线除了在陡崖处等高
线重叠外，在其他地方一般都不相交。如上图中乙处为陡崖，有3条等高线在此相交
5、示坡线表示降坡方向，如上图中500米、600米等高线外侧的短线，表示外侧为降坡方向
（外低里高）
6、特殊的等高线：0米等高线表示海平面，即当地的海岸线为0米，如上图中右下角海岸线为0米，200米等高线为平原和低山丘陵的分界线。如上图中右下角（东南面）200米以下空阔的地方为平原。
7、等高线的疏密与坡度的陡缓 等高线稠密表示坡度陡（陡坡），等高线稀疏表示坡度缓（缓坡）。如上图中①处坡度较陡：为陡坡，②处坡度较缓：为缓坡。
第一 课时： 等 高 线 地 形 图 基 础 知 识 练习题
(2012年上海高考) 等高线地形图可以帮助人们正确认识地形地貌。读下图回答1~2题
1．下图所示地区地形地势的基本特点是(　　)
①以丘陵、平原为主　 ②中部高，西南、东北低　
③以平原、盆地为主　 ④中部低，西南、东北高
A．③④ B．②③ C．①② D．①④
2．图中甲、乙两条虚线所在的地形部位分别是(　　)
A．山脊、山谷 B．山脊、山脊 C．山谷、山脊 D 山谷、山谷
3、读右面等高线图，回答问题
（1）写出图中相应的地形部位名称：
A__________ B __________
C__________ D__________
E_________ 坡,_F__________坡
G__________
(2) 图中有可能形成河流的部位
是__________(写出字母)
(3) C与F之间相对高度为_______米.

4、读右面等高线地形图，回答问题。
（1) 写出下列代号表示的地形名称：
A___________ B ___________
C ___________ D. ___________
E___________ F ___________
(2 ) 图中修建水库大坝最适宜地点
是______,理由是_____________
___________________________
(3) 根据地形图,请你说说F处宜
发展以 _________为主的农业;
G处发展_________为主。为什么?
(4) 若甲、乙两村图上距离为3厘米，则两村实际距离为________米，甲村在乙村的________方向
5、读下图,完成下列问题。

(1) 写出图中序号表示的地形或部位名称:
①__________ ,②_________③__________④__________,⑤_________ ⑥__________
(2) ⑤、⑦ 两地的垂直距离为_________m,若两地图上水平距离为2.3cm,其实际水平距离
是________km。
(3) 小河流向______方。计划把水从A水库调到C处,有AC和BC两条路线,选择哪一条比较合理?
为什么?____________________________________________________________________________
(4) 如果在山坡上整修梯田,选在甲处还是乙处好?理由是什么? _____________________________
_____________________________________________________________________________________

6、读下面“冀北山区某地等高线示意图”完成下列填空:

（1）写出图中英文字母代表的地形或部位名称：
C为__________ 、 AC为______坡, BC 为_______坡，虚线CD为_______ 线、
其所在地形部位是__________; 该地形部位的延伸方向为 _____________，虚线EF为______线,其所在地形部位是______；
( 2 ) C对于A点的相对高度为_____米、C位于A的 _______方。若A点气温为18.6°C,则C点气温为____°C，（ 3 ）欲从A向B修公路,请在A经H至B与A经G至B中选一条________
理由是______________________________________________

7、读下面地形图回答:
（1）根据图中等高线的分布、比例尺、东部和西部的地形,判断这是我国的哪一个地形区?
__________________
（2）判断的理由:
① _________________________________________________________
② __________________________________________________________
③___________________________________________________________
8、.读右图,完成下列要求、
（1）、写出图中字母所表示的地形部位的名称：
B_______、C_______、D_______
( 2 ) 甲、乙两地坡度较陡的是______ 理由是_________________________
（3）F点海拔为750米,该图等高距为 _____米
（4）、E处是_______地形,相对高度不小于_______米
( 5 ) 若甲地气温约为15℃,只考虑高度变化,乙地气温约为 _______
( 6 )、图中小河的流向是___________、用“‖”画出兴建水库的最佳坝址。

9、读右图,回答下列问题:
（1)图中字母所代表的地形名称分别是:
A_________ 、B _________ 、C __________ 、D_________
(2) 图中小清河的流向是___________，该河在图示范围内的落差H可能是_______
(3) 图:中还有可能有河流流出的地方在______处, 它与小清河的分水岭在_______处

第一 课时：等 高 线 地 形 图 基 础 知 识 练习题 答案

1、C　由图中等高线分布可知，海拔较低（低于500），且等高距较小（100），即地形以丘陵和平原为主，该区域分布有两座丘陵，分居东南和西北，其他区域为海拔低于200米的平原，主要分布于该区域的西南和东北两个方位。
2、D 甲、乙两处等高线均向高处凸出，为山谷。
3、 （1）A 山项， B、山谷， C、山脊， D、陡崖， E、缓坡， F、陡坡， G、鞍部，
（2）B B处为山谷地形，利于集水，形成河流。
（3）200, C海拔为800米，F为600米，相对200米。
4、(1) A：山脊， B：山项，C：鞍部，D：峡谷，E：陡崖，F：平原。
（2）D ，D处位于峡谷地段，河流水量大（丰富），利于蓄水，工程量小，投资少，成本低。
（3）F：种植业 位于平原地形，地势平坦宽阔，土壤肥沃，河流经过，灌溉便利，
G：林果业，位于低山丘陵，发展林果业，利于生态水土保持，又可增加经济收入。
（4）1500米，东北
5、(1) ① 盆地、 ② 陡崖 、③ 山谷 、④ 山脊、 ⑤ 山顶、 ⑥ 鞍部 （2）11 、4.6
(3) 东 、选择AC路线较合理。因为A处比C处高,引水顺势下流,而B处比C处低,往高处引水较为困难。(4) 选在甲处好。甲处低缓的丘陵地区，坡度起伏较小，适合修建梯田。（乙处为盆地，且位于陡崖下方及蓄水区范围内，较容易被水淹没。）
6、（1）山顶、缓坡、陡坡、山脊线（分水线）、山脊、自东向西。山谷线（集水线）、山谷。
（2）350、北方、16.5 （3）A经G至B、地处缓坡，坡度小，容易施工、投资小。
7、（1）四川盆地、（2） ①从等高线可推断,该地区地势中间低,四周高,为一盆地
②根据比例尺可推知该盆为一大型盆地；③根据经度可推知该地区位于我国西南地区
8、（1）山脊、盆地、峡谷、（2）甲、等高线密集 （3）100米
（4）陡崖、300 （5）16.8°Ｃ　（6）自南向北、略、
9、（1）A 山顶（山峰）、B 山脊、 C 山谷 、D 鞍部
（2）由西北向东南， 20米＜H＜40米 （3）C 、B
