【材料】印刷材料学PPT课件.ppt

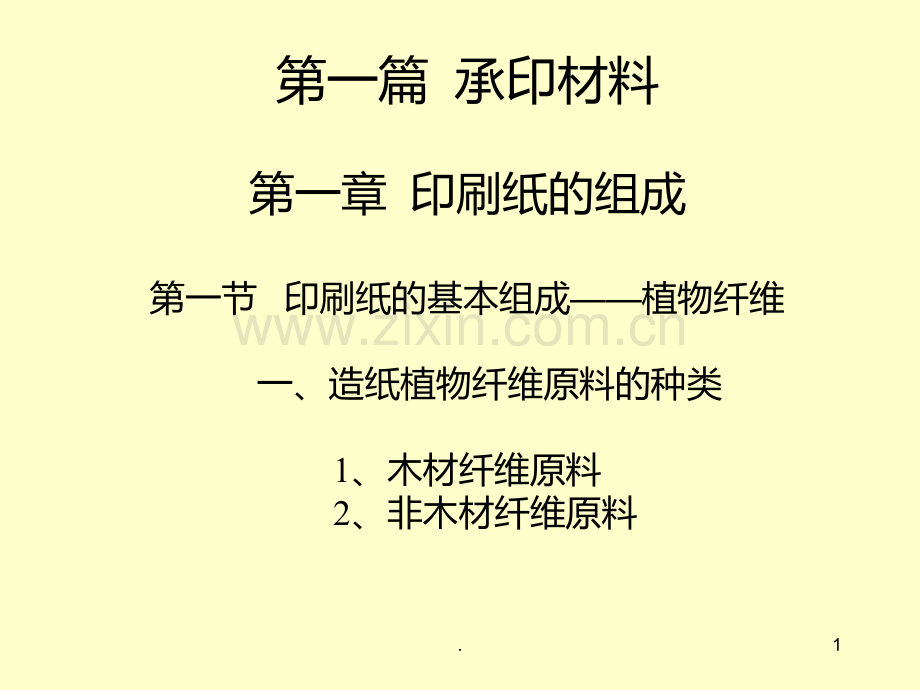

第一篇 承印材料第一章 印刷纸的组成第一节 印刷纸的基本组成植物纤维 一、造纸植物纤维原料的种类1、木材纤维原料 2、非木材纤维原料 1.亚麻木棉丝微细纤维几种纤维的比较2.二、造纸纤维原料的化学组成及特点 1、纤维素 2、半纤维素 3、木素 4、木材、草类和棉纤维的组成特点3.不同造纸纤维原料的化学组成4.纤维素cellulose的化学结构5.Comparison between the typical chemical composition of woody and non-woody feedstocks used for pulping(%of the feedstock dry solids).ComponentComponentWoody Woody feedstockfeedstockNonwoody feedstockNonwoody feedstockCarbohydrates65-8050-80Cellulose40-4530-45Hemicelluloses25-3520-35Lignin20-3010-25Extractives2-55-15Proteins 0.55-10Inorganic0.1-10.5-10SiO2 0.10.5-76.三、纤维的结构Key:ML=middle lamella,P=primary wall,S1=outer layer of the secondary wall,S2=middle layer of the secondary wall,T(or S3)=inner layer of the secondary wall,and W=warty layer.7.第二节 辅料一、胶料 1、施胶取得憎液性能的原理 2、内部施胶用胶料 3、表面施胶用胶料 4、表面施胶对印刷纸性能的影响8.施胶取得憎液性能的原理9.施胶取得憎液性能的原理10.1、常用填料2、填料对纸张性质的影响 三、色料二、填料11.未涂布纸的常用填料12.四、其它化学助剂 1、湿强剂 2、干强剂 3、助留剂 4、消泡剂 5、抗水剂 13.第三节 印刷纸制造概述一、制浆 1、化学法制浆 2、机械法制浆二、漂白三、纸料的制备 1、打浆 2、调料 14.15.Bauer double disc refiner from the early 1950s.磨木浆机16.四、纸页的抄造 1、抄造方法和设备2、抄造过程及特点五、纸页的涂布加工 1、涂布加工的目的及对纸张性质的影响 2、印刷涂料纸的种类 3、印刷涂料纸的生产 17.Scanning electron microscope(SEM)images of uncoated and coated paper,and also a cross-section of coated paper.Images courtesy of KCL(Finnish Pulp and Paper Research Institute).18.涂布纸的网点再现 未涂布纸的网点再现19.第二章 纸张的结构 第一节 概述 纸张的结构：构成纸张的元素及它们在整个纸页中的排列和分布。纸张的结构特点：1、具有多相复杂的结构元素2、结构元素在三个方向上分布各向异性3、具有孔隙结构4、结构元素之间存在结合力，构成纸张强度基础5、多数纸张结构具有两面性 20.第二节 纸张的基本结构性质一、纸张的正面和反面 1、纸张两面性2、纸张两面不匀的现象3、对印刷纸质量的影响4、克服纸张两面性的措施：采用立式加网造纸机5、如何鉴别正反面 21.纸张的两面性对印刷的影响 纸张的两面性对印刷品质量影响很大，纸张两面平滑度和施胶度的差别，造成纸张两面对油墨的接受性和吸收性不同。当纸张两面吸收性差别较大时，印品两面墨迹深浅不一，甚至会发生透印故障。纸张的正面平滑度较高，着墨效果较好，但表面强度较反面低，在印刷中更易发生拉毛现象。相反，纸张的反面较粗糙，着墨效果较正面差，但表面强度高，在印刷中不易发生拉毛现象。在实际印刷中也发现，与纸张正面接触的橡皮布表面的堆粉堆毛现象要比反面严重得多。22.二、纸张的纵向和横向1、概念 纵向：与纸机运行方向平行 横向：与纸机运行方向垂直 纸张的方向性：纸张的纵向与横向在各种性能上的差别2、在单张纸平印中，纸张方向对印刷的影响很大3、纸张纵横向的差异23.三、纸张的匀度1、概念：指纸张中纤维分布的均匀程度2、对纸张性能的影响：外观、物理、化学性能3、匀度的测量MK Formation Analyzers:Drum Scanner Model MK975 24.第三节 纸张的水平结构及垂直结构一、纸张的水平结构 纸页的力学性质不仅取决于纤维间的接触，即纤维间交叉总量，还取决于纤维网络中每根纤维的交叉数量。25.Microscopic image of paper surface纸张表面微观结构 26.Two-dimensional random fiber network approximation excluding the free fiber ends.27.二、纸张的垂直结构：1、纤维间粘结的程度垂直结构中最重要的结构性质Z向强度：纸张在垂直方向的抗张强度现象：胶印中的拉毛现象 相对粘结面积：(RBA)RBA=28.测量方法：（1）N2吸收法 （2）光散射法 2、细小纤维和填料在Z向的分布另一重要的结构性质 29.Two cross-sections of a hand sheet comparing regions of low and high basis weight(top and bottom,respectively).30.第四节 纸张的孔隙结构 一、孔隙率 指纸张孔隙体积与纸张的总体积之比即测定方法的比较：1、上述方法简单，但误差相当大2、用苯去饱和在不同温度下干燥的手抄纸样31.32.二、平均孔半径指长度等于纸页厚度之孔隙的当量半径仅表示孔隙量的相对大小，并不能说明孔隙的大小、形状和分布经测定发现：沿纸页纵向的平均孔径半径最大沿厚度方向的平均孔径半径最小 三、孔径分布孔径分布对于印刷纸的重要性 33.第三章 纸和纸板的基本物理性能第一节 概述一、纸张的质量指标1、外观质量 肉眼可以观察到的缺陷：尘埃、孔洞、针眼、透明点、皱纹等对印刷的影响：零部件、设备、物理性能 2、基本物理性质 较普遍的性能：定量、厚度、表观密度、平滑度、吸收性 34.3、力学性质 静态强度：纸张在缓慢受力情况下所能承受的最大力，即最终强度主要包括抗张强度、耐破度、撕裂度、耐折度等动态强度：纸张能经受瞬时冲击的程度，它反映了纸张受力后瞬时扩散的动态情况主要包括：戳穿强度，环压强度，压缩强度等 35.4、化学性质 包括纸张的化学组成，纸张吸收性、分解性、耐碱性 5、光学性质 白度、色泽、光泽度、透明度、不透明度 二、纸张的印刷性能与纸张的质量 纸张的印刷性能：纸张的印刷运行性能：保证印刷生产正常进行，纸和纸板应具备的性能 36.纸张的印刷适性：获得了预期的印刷效果，纸和纸板应具备的性能纸张运行性能：是纸张外观的质量、流变性能、强度和吸湿性 三、纸张印刷性能的评价方法 1、实际印刷法 耗费大，不适于科学研究2、间接测试法 与实际印刷差距较大的3、模拟印刷适性仪测试法 操作方便，广泛应用 37.第二节 定量、厚度和紧度一、定量指纸张单位面积的质量，以g/m2表示 对其他性能的影响：强度性能的裂断长、抗张指数表示 Sartorius bs2202s量程2200g精度0.01g38.二、厚度 影响印刷纸的不透明度和可压缩性 测量：一定条件下测量压力接触面积 一定压力下纸张两个表面之间的垂直距离Thickness measurement device L&W Micrometer 51.39.三、紧度和松厚度 1、紧度：指每立方厘米纸张的质量，以 表示，亦称表观密度 2、松厚度：指1克重的纸张的体积，以 表示40.3、紧度与纸张其他性能的关系 紧度取决于纤维种类、打浆程度与方式、网部脱水情况、湿压程度、压光程度等 紧度对主要强度性能、吸墨性、不透明度、吸收性等的影响 41.第三节 平滑度与表面可压缩性 一、表观平滑度与印刷平滑度 1、平滑度：指纸张表面的平整程度，描述了纸张的表面结构特性，也常用粗糙度表示 2、表面可压缩性：决定纸张的印刷平滑度42.3、纸张表观平滑度 纸张在自由状态下纸张表面的平滑度。取决于纸张的外观纹理结构 4、纸张印刷平滑度 在印刷压力作用下纸张的平滑度。它是以纸张表观平滑度和表面可压缩性的综合效应 43.二、表面可压缩性 当压力作用于材料表面时，可压缩性表面粗糙度会减小，在一定压力下，表面可压缩性系数值大的纸张较值小的纸张具有更高的印刷平滑度 测量：通过测量纸张无压力作用下或不同压力下的平滑度或粗糙度来估算纸张的表面可压缩性 44.三、纸张表观平滑度的测量 1、显微照相方法2、触针法原理：应用扩大纸张表面凹凸的方法，对纸张平滑度进行测定 3、OCR法 原理：利用光学信号传递信息 4、激光粗糙度测量系统原理：材料表面散射光的变化与表面粗糙度成正比 45.四、纸张印刷平滑度的测量1、光学接触法 2、空气泄漏法：原理：在一定压力下和一定面积，测量一定量空气通过纸张表面与另一个表面之间的间隙所需时间，或侧定空气的流速、流量的以及空气压力的变化 1）Bekk型平滑度仪工作原理：在一定真空度和压力下，46.测出一定量的空气通过试样表面与支承玻璃砧接触面所需时间 测量条件：压力1kg/cm2，有效面积，空气量，真空度，孔径面积特点：对低平滑度试验较适宜 47.48.2)本特生平滑度仪（Bendtsen）工作原理：使微弱压缩空气通过一定测量面积的金属环，以漏过空气多少来测定纸及纸板粗糙度特点：操作简单，测量快速准确，测量稳定性好，还可以测定的可压缩性及弹性 Bendtsen Roughness and Air Permeance Tester 49.50.3)PPS型粗糙度仪 特点：测量压力接近实际印刷状态,采用印刷中常用的背衬材料,测量环具环形保护环，提高测量精度,测量压力采用气动加压 51.Parker Print-Surf(PPS)Calibration Set52.53.54.五、绝对单位粗糙度与PPS粗糙度仪的应用1、绝对单位粗糙度 粗糙度：为纸面偏离理想参考平面或滚筒参考平面的程度 2、PPS粗糙度仪的应用 PPR值：PPS2 时的压力称为需用印刷压力 PPS值：利用PPS粗糙度仪测得的绝对粗糙度值55.综上所述，印刷质量不单取决于纸张表面可压缩性，也不单取决于纸张表观平滑度，而是取决于二者综合参数，即所需印刷压力 56.六、印刷平滑度对印刷品质量的影响及不同印刷方式对纸张印刷平滑度的要求 影响：印刷平滑度影响纸张油墨需要量；印刷平滑度影响纸张着墨均匀性；印刷平滑度影响印刷品的光泽度。57.不同印刷平滑度纸张的网点再现性58.第四节 纸张的油墨吸收性能 一、油墨接受性能与油墨吸收性能 指纸张表面在印刷过程中在印刷机上压印瞬间接收转移油墨的能力 它与纸张以下几个方面性能的紧密相关：纸张表面的被印刷油墨润湿的能力 纸张表面吸收一定油墨组分的能力 纸张表面固定和保留均匀墨膜的能力 59.与纸张的油墨吸收性能的区别：发生的时间段不同：前者发生在压印瞬间的现象；而后者发生在从油墨与纸张接触到完全固化在纸面的一个较长时间。影响因素不同：前者与油墨转移性能有关；而后者与纸张毛细孔对油墨中的低粘度组分的吸收和油墨中某些组分向纸内渗透作用有关 60.二、印刷过程中纸张对油墨的吸收及对印刷的影响 1、纸张对油墨的吸收的两个阶段1）加压渗透（依靠印刷压力）2）自由渗透（依靠纸张的毛细管作用力）61.2、实际印刷中，影响油墨吸收的因素表明了油墨被压入纸张的深度主要与以下因素有关：印刷压力，印刷时间，油墨粘度，纸张毛细管半径 62.油墨吸收模型63.三、压印瞬间油墨吸收性能的测量 利用IGT印刷适性仪 IGT AIC2-5印刷适性仪64.四、毛细管吸收性能的测量 1）油吸收方法 2）油墨脏污试验法 美国 中国、英国65.3、影响油墨脏污试验结果的因素1）油墨与纸张的接触时间2）纸张对油墨的吸收量3）实验油墨的粘度影响4）当用Q值表示纸张对油墨的吸收能力时应考虑纸张表面的光反射能力5）考虑纸张表面粗糙度 五、不同印刷方法对纸张油墨吸性能的要求 66.第四章 纸和纸板的力学性质 第一节 概述第二节 纸张的流变性质 一、纸张的粘弹性变形 1、应力：物质为抵抗外力，在单位面积上发生的内力2、变形：使物体尺寸发生变化的数量对原有尺寸的比率67.3、最大应力：物体在保持能恢复其原有形态条件下能承受的最大负荷，亦成为弹性极限 4、粘弹性变形：加在物体上的应力因产生变形所用的时间而变化，这种特定的变形称为粘弹性变形 对于理想弹性固体：（无时间因素）对于粘弹性（理想液体）：（有时间因素）68.二、纸张的蠕变特性 1、蠕变：在负荷保持不变时，纸张无限流 动，直至发生断裂，这种滞延流动叫蠕变2、变形的恢复可用两部分表示：瞬时部分；与时间有关的部分三、纸张的应力松弛特性 1、应力松弛：当纸张的变形保持一定，应力随时间而减小的现象称之为应力松弛69.第三节 纸张的Z向压缩变形特性 一、Z向压缩变形的整体特性 二、Z向压缩变形随时间变化的特性 三、Z向变形特性对印刷的影响 70.第四节 纸和纸板的机械强度一、抗张强度与伸长率 1、抗张程度：指纸或纸板在断裂时所能承受的最大张力，以宽度为15mm的标准试样测得的纸样断裂时荷重来表示。有以下几种表示方式：（1）绝对抗张力：以纸或纸板标准所规定的试样宽度，在抗张强度测定仪上直接读出的荷重F，用N计量 71.（2）裂断长：指纸条长度达到不能承受本身的重量时而自行裂断时的长度，与厚度无关，适用于比较不同定量的纸和纸板 F N B m W 72.（3）抗张指数：2、伸长率：纸或纸板受张力至断裂时的伸长与原长之比的百分率 3、测定：常采用肖伯尔抗张强度仪 4、应用：各种纸（尤其是卷筒纸）的抗张强度的要求73.M.C.TEC Tensile Tester 摆锤式抗张试验机 74.二、耐折度：1、表示纸或纸板抵抗往复折叠的能力，其测定纸张受一定力的拉伸后，在经来回折叠而使其断裂，以折叠的次数表示 2、应用及重要性3、测定：常用的肖伯尔型、MIT型75.Tinius Olsen M.I.T.Folding Endurance Testers76.三、耐破度：1、耐破度：指纸张在一定面积下，以匀速加压至破裂时所能承受的最大压力，它是抗张强度与伸长率的复合函数2、耐破度与抗张强度的关系：3、测定：采用缪纶式耐破度仪77.电脑测控纸板（纸张）耐破度仪78.四、撕裂度1、撕裂度：指撕裂一定距离纸页所需的力2、测定：采用爱利门道夫撕裂度仪3、影响撕裂度的因素：主要是纸张的纤维的长度，还有处理方式 79.撕裂度仪80.五、挺度1、挺度：指纸张抵抗弯曲的性质，即刚性 B：宽度 L：长度 T：厚度2、测定（1）Taber挺度仪（2）Gualey挺度仪3、重要性：单长纸印刷中的输纸、收纸 81.Taber挺度仪82.第五节 纸张的表面强度 一、纸张的表面强度与拉毛 1、表面强度：指纸张表面纤维、胶料、填料间和纸张表面涂料粒子间及涂层与纸基之间的结合强度，它表示纸张在印刷过程中抗油墨分裂力的能力，又称拉毛阻力 2、拉毛：在破裂的纸面出现不连续的或连续的未着墨区域的现象。83.3、在印刷过程中影响拉毛的因素：（1）油墨对纸张的粘着力（2）剥离张力（3）印刷橡皮布的粘度基印刷版面对油墨的吸附力 二、拉毛对印刷的影响 1、造成图文部分的污染 （1）白斑的产生 （2）由细微的纸粉和微细的涂料粒子等的拉毛引起，通常在橡皮布上发生堆墨现象2、胶印中橡皮布及墨辊清洗次数增加84.三、纸张的干拉毛与湿拉毛 1、干拉毛与水无关，是在纤维或填料之间结合力小于油墨的分离力时发生的2、湿拉毛与纸张的耐水性有关 四、掉粉掉毛 1、掉粉掉毛：指在印刷过程中纸张表面松散粒子的脱落现象 85.2、与拉毛现象的区别：掉粉掉毛：由于润版液的润湿和机械摩擦作用导致纸面松散粒子的脱落 拉毛：油墨的分离力大于纸面粒子之间的结合力时发生脱落现象（1）现象不同：松散粒子的脱落（2）由不同作用引起：取决于纸面的洁净程度 3、掉粉掉毛的危害4、测定：IGT悬浮物试验法 86.五、纸张表面强度的测量 1、Dennision蜡棒法2、加速印刷法六、纸张表面强度的表示方法VVP值VVP值：临界拉毛速度与拉毛试验油墨塑性粘度的乘积意义：为比较不同粘度拉毛油墨测定的纸张表面强度提供了便利 七、纸张表面强度分布对拉毛试验的影响 87.用IGT适性仪 做拉毛实验88.89.第五章 纸张的光学性质 第一节 概述 光照在纸张表面发生的光学现象示意图90.第二节 纸和纸板的表面光泽度 光泽度：纸面镜面反射光能力与完全镜面反射能力的接近程度 一、光泽度的表示方法 光泽度不仅与物体表面的镜面反射有关，也与观察者的生理、心理状态有关 适合于造纸、印刷行业的光泽度为以下两种：1、镜面光泽度(Gs)：物体表面镜面反射光量(S)与入射光量(I)之比 91.2、反差光泽度(Gc)：指物体镜面反射量(S)与总反射光量(D)之比 该指标描述了物体表面偏离镜面光泽的程度 92.二、光泽度的测量：关键：入射角75度,以抛光黑玻璃作为工作标准，黑玻璃优于白玻璃影响测量结果的因素：1、物体表面特性2、入射光的入射角度：入射角越大，镜面反射率越大，光泽度值越高，反之亦然3、测量仪器：结果中须注明4、照明条件：入射光的波长等特征5、观察条件：所采取的角度范围 93.750角光泽度示意图94.三、光泽度与表观平滑度的关系 1、入射光强度与物像表面镜面反射光强度之间的关系 其中：95.2、光泽度与表面均方根粗糙度之间的关系注：光泽度只与物体表面的表观平滑度相关，而与压力状态下测得到的印刷平滑度相关性较差 3、纸张表观平滑度对光泽度的影响96.纸张表面的微观的不平整结构使得入射光线随机反射向各个方向 从而影响了光泽度97.四、纸张表面光泽度对印刷品质量的影响 1、纸张光泽度和印刷品光泽度之间的关系 一般的，印刷品光泽度随纸张本身光泽的提高而提高，但对于同一种产品涂布量的纸来讲，由于印刷面平滑度的因素，高光泽纸并不意味着高光泽的印品 98.2、纸张光泽度与纸张着墨效率的关系：（1）密度平滑度：表示随纸面墨膜厚度增加印刷品反射密度增加快慢的程度（2）斑点：光泽的不均匀性注：光泽度均匀性比光泽的平均水平更为重要 99.第三节 纸和纸板的白度与颜色一、白度 白度：通常指基于测量纸张对光谱中蓝光范围，即主波长为457nm光的反射率注：物理测量的白度与视觉上主观感觉的白色程度有差别 二、白度的测量100.Datacolor ELREPHO101.三、视觉白度 视觉白度：指纸面对白光总反射率和在整个波长上反射率均匀性的结合 应用：（1）与纸浆颜色互补染料的添加，可提高视觉白度（2）光学增白剂：不仅增加了总反射率，而且提高了反射率的均匀性，因而视觉白度显著增加102.四、印刷纸白度的重要性彩色印刷品应采用高白度纸张进行印刷 五、影响纸张白度的因素 1、浆料的白度：最重要的影响因素按 2、染料：选择染料，应使其在测量白度的主波长附近不影响其反射率，既不影响纸张白度 3、填料：取决于其种类及等级 4、涂料：涂料印刷纸的白度由原纸白度、涂料白度、涂布量来确定 103.第四节 纸和纸板的透明度与不透明度 不透明度取决于总透射光量，而透明度仅仅取决于镜面透射光量 一、纸张的透明度 透明率镜面透射率/总透射率 二、纸张的不透明度 1、不透明度的测量 104.2、不透明度的表示方法（1）TAPPI不透明度单张纸背衬黑体时的反射率与相同点背衬有效反射率为89%白体时反射率的比率（2）印刷不透明度单张纸背衬黑体实反射率与背衬相同纸纸层时反射率的比率印刷不透明度较好的量度了纸张印刷后透背的性质 105.（3）IGT印刷不透明度 在IGT印刷适性仪上，以一定印刷条件下印刷试样，纸样印区反面反射率与未印区反面在足够厚纸上反射率之比，称为IGT印刷不透明度106.Elrepho光学性能测定仪 纸张不透明度的测定 107.三、透印与透背 1、透印2、透背 3、影响透印改造的因素：PT=PTst+PTpp+PTvs其中：PTst:因纸张背透所致透印组分108.PTpp:因油墨中填料渗透所致透印组分PTvs:因油墨中粘结料从油墨整体分离设备如纸张孔隙取代空气所致透印组分 四、影响纸张不透明度的因素1、反射能力反射能力：反射能力取决于吸收系数为与反射系数的比值反射能力减小会提高纸张的不透明度 109.2、测量光的波长测量光的波长主要影响纸张的吸收能力(蓝光测量)3、染料加入染料会导致纸张不透明度显著增加当测量波长与染料的最大吸收波长相对应，染料产生最大不透明效应4、定量 定量：定量增加，则散射能力提高，因而增加纸张不透明度110.5、打浆与湿压 纸张散射系数是单位指量纸页比表面积的线性函数（1）打浆增加了纤维发生散射的总面积，导致不透明度的增加（2）打将增加纤维间结合面，从而增加纤维间光学接触面积，导致不透明度降低6、表观密度 111.7、填料填料的加入提高了纸张的不透明度，其主要作用是由于增加了散射界面，且颜料空气界面折射率最大 8、涂蜡 石蜡的折射率与纸张的折射率接近，故涂蜡将明显会降低纸张的不透明度9、浆料：细小纤维吸收光的程度不够，故可提高纸张不透明度 112.第五节 纸张的光散射对网目 调印刷品质量的影响一、对印刷密度的影响 除吸收外，还发生一系列多重内反射，其结果导致反射率更低，而相应实反射密度增高。多重内反射现象对反射密度的影响取决于印刷加网线数和纸张的光散射能力 113.二、对图像反差的影响纸张的光散射现象，降低了网目调印刷品网点间空白部分反射率，使空白部分密度增加，从而导致它与网点部分密度差的减小，造成图像层次反差下降 三、对图像清晰度的影响 现象：纸张上印刷的网目调印刷品的比在无反射承印材料上的印刷的网目调印刷品显得更模糊一些114.网目调印刷品对光的反射与吸收115.内部光散射对网点密度的影响116.原因：网点之间的空白处记录了纸张内部的光由于散射作用，有部分从网点处穿入，越靠近空白处，穿出的光越强，造成网点边缘部分的密度低而中间部分密度高。第六节 纸张的表面效率一、定义1、问题的引出：非涂料纸对于油墨印刷色彩饱和度、反差的损失 117.2、纸张表面效率：将纸张光泽度和吸墨能力结合起来考核的物理量 其中：118.二、纸张表面效率的确定三、纸张表面效率对油墨呈色效果的影响 1、通常以品红墨的色偏，青色墨的灰度来衡量颜色变化和油墨质量2、随纸张表面效率的增长，其颜色强度与色效率均提高，而色偏与灰度则下降3、意义：(1)为了印刷制版校色、调整灰平衡提供数据(2)为造纸厂生产彩色印刷用纸时，全面控制质量提供可靠数据 119.第二节 纸张的吸湿性一、纤维与纸张的水分纸张所含水分的形式 1、吸附水分：与纯水具有相同的饱和蒸气压2、毛细管水分：其饱和蒸气压低于同温度下的饱和蒸气压3、润胀水：存在于纤维细胞壁内 120.二、水分的平衡 1、平衡水分：纸页在某状态下的干燥极限2、自由水分：纸业中所含的大于平衡水的那一部分水分3、同一温度下不同纸张的平衡水分不同 三、纸张的吸湿、脱湿与滞后现象 1、滞后现象：指在同一相对温度下，吸附时的吸着水量低于解吸时的吸着水量的现象 121.2、滞后现象产生的原因：吸湿：对纤维素的无定形区氢键的破坏，但这种作用被内部应力所抵抗，游离羟基相对较少解吸：无定形区的羟基部分从新形成氢键，但遭到纤维素凝胶结构内部阻力的抵抗，被吸着的水不易挥发，氢键不是可逆的关闭到原来状态，故重新形成的氢键也较原来少，即吸着中心较多，因而吸着水相应较多 122.四、纸张吸湿性对纸张强度的影响 1、通过纤维间结合形成的强度随纸张水分的增加而降低2、耐久度、撕裂度等与柔软性有关的强度，随纸张水分的增加而提高 五、纸张的吸湿性与纸张的形稳性1、纸张的伸缩 纤维直径方向的伸缩远比长度方向大 2、纸张的卷曲：导致输纸不匀，造成套印不准 123.六、纸张的吸湿性与静电 1、静电危害：吸附粉尘、纸毛，影响树脂，加剧飞沫2、静电的产生与消除：相对湿度40%纸张的湿度的与车间湿度 纸张的导电性 七、纸张的调湿处理 八、纸张湿含量的测定 124.第三节 纸张的酸碱性一、纸张酸碱性对印刷的影响 1、影响油墨的氧化结膜干燥速度酸性纸张会吸收油墨中的干燥剂2、碱性太强，影响水斗液PH值的控制3、碱性物质导致非图文部分上脏 二、纸张酸碱性对纸张耐久性的影响 纸张的耐久性：长时间内纸张能保留重要的物理机械性能指标的能力 125.纸张的耐用性：在连续使用的情况下纸张能保持其原有品质的程度影响纸张耐久性的因素：P值的影响最显著 三、纸张酸碱性的测量1、水抽出液的PH值2、纸张表面的PH值 1）电测量法2）颜色指示剂法 126.第七章 其它承印材料 第一节 合成纸 一、合成纸应具备的特性1、外观：白色、不透明的外观 2、印刷作业适性 1）静电：静电的产生，解决的方法2）硬度：与纸相比，硬度较小3）尺寸稳定性：较好4）平整性127.3、纸化处理 1）填料充填2）充填填料与延伸并用3）颜料涂覆 二、合成纸的发展方向第二节 塑料类承印材料一、玻璃纸二、聚乙烯薄膜(PP)三、聚丙烯薄膜(PP)128.PP合成纸 129.彩色平板玻璃纸 透明平板玻璃纸 130.四、聚氯乙烯薄膜(PVC)五、聚酯薄膜第三节 承印材料的印前表面处理 一、电晕放电处理原理 二、电晕放电处理的应用 131.CTP-2000K实验用薄膜和片材表面改性电晕台 132.第二篇 油墨第八章 绪论 一、油墨发展简史及现状 二、油墨组成与分类 主剂 颜料 连结料油墨 流动性调整剂 助剂 干燥性调整剂 色调调整剂 133.第九章颜料 第一节 概述一、颜料的分类1、按化合物特性分类 无机颜料 有机颜料2、按色彩特性分类 彩色颜料 消色颜料134.二、颜料的理化性能1、颜料的分散度2、着色力3、遮盖力4、吸油量5、密度6、耐抗性 135.第二节 无机颜料 一、白色颜料1、钛白2、锌钡白 ZnS.BaSO4 二、黑色颜料1、炭黑的性质（1）粒径及聚集体结构（2）表面性质2、应用 136.三、彩色颜料1、黄色铅铬黄 PbCrO4 PbSO4 PbO2、蓝色铁蓝 KFe.Fe(CN)6.H2O 第三节 有机颜料 一、结构特点及分类 二、有机颜料的应用1、汉沙黄137.2、联苯胺黄3、洋红6B138.4、立索尔红5、金光红C。139.6、耐晒桃红色淀7、酸性湖蓝色淀140.8、酞菁蓝141.9、射光蓝浆142.10、还原颜料硫靛红 143.第四节 特殊颜料一、金属颜料1、铝粉2、铜粉二、发光颜料1、夜光颜料2、萤光颜料144.第五节 填充料 一、填充料的作用与用途 二、填充料的种类及品种 1、碳酸钙 2、硫酸钡 3、氢氧化铝 4、铝钡白 5、高岭土145.第十章 连结料与助剂 第一节 概述一、连结料的用途和类型二、连结料组分的理化指标1、酸值2、碘值 3、软化点4、脂族烃溶解性 146.第二节 连结料组分的性能与结构一、植物油1、组成与结构2、油墨中常用的植物油 二、矿物油1、汽油2、高沸点煤油油墨油3、机械油 147.三、有机溶剂1、油墨对有机溶剂的基本要求（1）溶剂的溶解度参数（2）挥发能力（3）安全及环境保护问题2、油墨中常有的有机溶剂 芳香烃、醇类、酮类和脂类 四、蜡1、蜡在油墨中的应用2、蜡的类别及品种 148.五、树脂1、松香及其衍生物2、天然沥青与石油沥青3、改性酚醛树脂4、改性醇酸树脂5、聚酰胺树脂6、丙烯酸树脂7、其它树脂 149.第三节 常用连结料 一、干性油型连结料 1、聚合油 2、氧化油二、松香油和沥青油 1、松香油 2、沥青油 三、树脂型连结料 1、树脂型连接料性质 2、各组分在油墨连结料中的功能 3、连结料液相结构 150.四、溶剂型连结料 1、有机溶剂为基质的连结料 2、水基连结料 五、反应型连结料 第四节 辅助剂 一、干燥性调整剂 1、干燥促进剂151.一般认为有以下两个方面的作用：（1）缩短诱导期（2）促进游离基生成 2、防干剂 如：对苯二酚、临苯二酚 二、流动性调整剂 1、撤粘剂主要作成：铝盐、亚麻油、低黏度醇酸树脂、石蜡油 2、稀释剂 152.3、增稠剂 三、色调调整剂 1、冲淡剂 2、提色剂 四、其它辅助剂 1、表面活性剂和分散剂 2、消泡剂和防针孔剂 3、反胶化剂 153.第十一章 油墨的结构及油墨制造 第一节 概述 一、决定油墨品质的因素（1）原材料的选择（2）原材料的结合二、油墨的结构 油墨系统中存在着以下几种平衡关系：（1）介质材料间的相互作用，及液-液关系 154.（2）颜料粒子间的相互作用，及固-固关系（3）介质材料与颜料颗粒间的相互作用，既固-液关系第二节 油墨的固液结构及稳定性一、颜料颗粒的表面特性二、颜料与连结料的结合 浸湿过程的自由能变化为：155.三、分散体系的稳定性（1）亲水性颜料与亲水性连结料之间具有很强的极性力而相互作用（2）亲油性颜料与亲油性连结料共同具有较低的表面活性，极性力很弱（3）亲油性颜料与亲水性连结料或亲水性颜料与亲油性连结料形成高能界面四、表面活性剂的润湿作用1、表面活性剂在颗粒表面的吸附 2、提高连结料的润湿能力156.第三节 油墨的制造工艺 一、浆状油墨的制备 1、浆状印刷油墨的分散工艺 2、搅拌设备 3、三辊轧墨机和分散作用机理 4、挤水法与捏合机 5、调整与装桶 157.三辊轧墨机158.二、液状油墨的制备1、液状印刷油墨的制造工艺 2、卧式球磨机与立式球磨机3、砂磨机 159.第十二章 油墨的干燥性质 第一节 概述第二节 油墨的附着1、润湿 杨氏方程：160.杨氏润湿方程是气、液、固三相交界处三个界面张力平衡的结果：（1），则 固体不能被液体润湿。（2），则固体能被液体润湿。（3）用同一种液体来润湿两种表面自由能不同的固体表面时，高能表面比低能表面容易被润湿。161.2、二次结合力 油墨与承印物的两相分子间，若具有较强的异性极性时，会产生牵引力，叫二次结合力 162.第三节 油墨的渗透干燥一、渗透干燥型油墨的干燥过程和机理二、影响油墨渗透干燥的因素1、渗透深度 加压渗透：是短暂时间内的急剧变化过程自由渗透：是较长时间内的缓慢变化过程 奥尔森公式：渥斯宾公式：163.2、纸张毛细管孔径大小、分布和颜料离子大小、分布的关系 164.第四节 油墨的挥发干燥一、挥发干燥型油墨的干燥过程和机理二、影响油墨挥发干燥的因素1、溶剂的挥发干燥 用每分钟内每平方厘米面积上溶剂挥发的毫克数来表示，即用来表示单一溶剂的挥发速率计算公式：165.2、树脂对溶剂挥发的影响 树脂溶解于溶剂之中，树脂分子与溶剂分子之间存在作用力，使溶剂分子逃逸的能力降低，挥发速率减慢3、颜料对溶剂挥发的影响 颜料密度小，溶剂挥发速率低 颜料颗粒小，溶剂挥发速率低 166.第五节 油墨的氧化结膜干燥一、氧化结膜干燥的过程及机理 二、影响氧化结膜干燥的因素 1、干燥剂的影响 2、颜料的影响 促进干燥：铁蓝、铬黄 延缓干燥：碳黑 3、温、湿度的影响 温度每升高10oC，干燥速度提高1倍167.4、纸张的影响 pH值越小，干燥越慢 5、润版液的影响 酸性润版液形成的油包水乳化油墨会对油墨对墨膜的干燥产生阻滞作用168.第六节 紫外线干燥 紫外线干燥油墨简称UV油墨，其主要组成有光聚合活性预聚物、活性助剂、光敏溶剂及光聚合引发剂 第七节 油墨干燥的测定 169.第十三章 油墨的光学性质、耐抗性及细度 第一节 概述第二节 膜层的光泽 反射的光线分为：镜面反射、漫反射第三节 膜层的透明度(遮盖力)一、透明度(遮盖力)170.影响油墨透明性的因素：（1）颜料本身的分子结构及结晶构造（2）颜料颗粒。颗粒越小，遮盖力越强（3）油墨中颜料的含量（4）与颜料及连结料折光率的差别有关二、检验方法 刮样对比法171.第四节 膜层的颜色一、油墨颜色的评价指标1、色强度 用彩色密度计三色滤色片测得的3个密度值中最高的一个表示该油墨的色强度2、色相误差 以油墨色相反射区域密度差与吸收区域密度差之比来表示172.3、灰度及饱和度 油墨色相不应吸收区域最小密度与应吸收区域的最大密度之比表示油墨的灰度。饱和度是指油墨的纯度。173.4、色效率是指一个颜色对光的正确吸收与不正确吸收的百分比。174.二、色轮图175.三原色油墨的色域176.第五节 油墨的细度及测定第六节 油墨膜层的耐抗性一、耐光性二、耐热性三、耐酸、碱、水和溶剂性能 1、浸泡法2、滤纸渗透法 177.第十四章 油墨的流变特性与印刷适性第一节 概述第二节 油墨的粘滞变形 一、油墨的粘度与粘滞流动1、粘度和屈服值（1）油墨流动及黏度（2）屈服值指使油墨产生变形所需要的最小的剪切应力178.2、流变曲线（1）假塑性流体（2）宾哈姆流体二、粘度和屈服值的测定 1、毛细管式粘度仪 179.2、小孔式粘度仪涂4粘度计180.3、旋转粘度仪 181.4、旋转锥板粘度计 5、拉雷粘度计三、应力作用时间与粘滞流动触变性1、触变性的表现及定义 2、触变性产生的机理3、油墨流变曲线得滞后现象4、触变性的测量方法182.四、温度与油墨的粘滞变形粘温曲线1、油墨粘温特性方程 dD=02、粘温特性参数 183.第三节 油墨的粘弹特性一、油墨的粘弹性模型 二、油墨的粘着性和拉丝性184.三、油墨粘着性和拉丝性的测定1、油墨粘着性的测定 墨膜的破裂2、油墨拉丝性的测定185.四、油墨的流动性1、流动性影响流动性的主要因素：油墨的粘性、屈服值、触变性2、流平性流平现象：是在油墨自身的重力和分子作用力的作用下发生的现象，是油墨在低切应力和低切变速率下发生的流变特性3、下墨性是油墨在印刷机墨斗里能不断下墨的性能 186.
