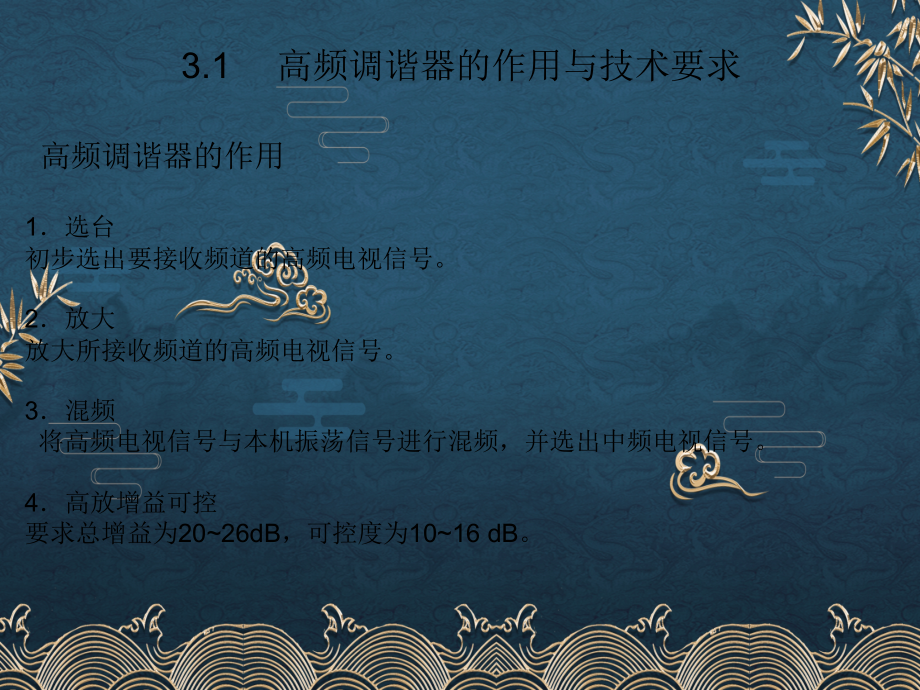

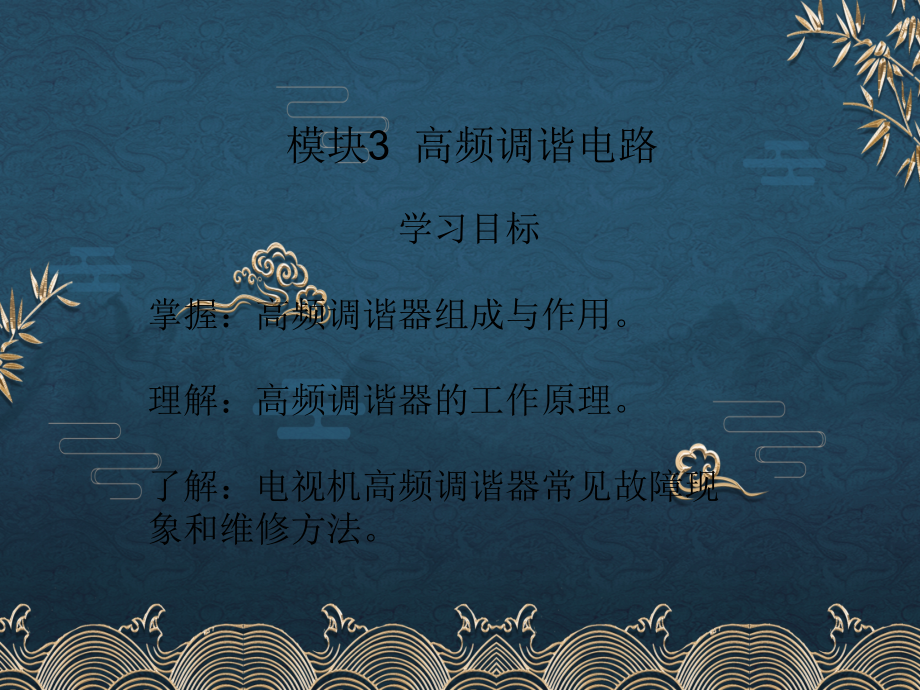

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,模块3 高频调谐电路,学习目标,掌握：高频调谐器组成与作用。,理解：高频调谐器的工作原理。,了解：电视机高频调谐器常见故障现象和维修方法。,3.1 高频调谐器的作用与技术要求,高频调谐器的作用,1选台,初步选出要接收频道的高频电视信号。,2放大,放大所接收频道的高频电视信号。,3混频,将高频电视信号与本机振荡信号进行混频，并选出中频电视信号。,4高放增益可控,要求总增益为2026dB，可控度为1016 dB。,3.1.2 高频调谐器的技术要求,1功率增益,高放大于16dB，并有自动增益控制AGC，保证中放检波视频信号输出为1V,P-P,。,2频率特性,3本振频率稳定,的本振频率偏离控制在0.2%以内。,4输入回路与天线、馈线应匹配,输入回路的阻抗一般为75，若不匹配会造成信号反射，形成重影，图像清晰度下降。,3.2 机械式高频调谐器,机械式VHF高频头,VHF高频头由输入回路、高频放大电路、混频器和本机振荡器等四部分组成，防止外界干扰和本机辐射，通常将电路屏蔽在金属盒中。,图3-3 KP12-3型高频头结构图,3-2 VHF高频头的组成方框图,3.2.2 机械式UHF高频头,我国电视的UHF频段范围为470960MHz，13-68频道。工业干扰小，所以信噪比较VHF频段高，还具有天线尺寸小、选台方便等优点。,机械式UHF高频调谐器和VHF高频调谐器电路组成和原理是一样的，不同的是UHF高频调谐器的工作频率更高。,1.UHF高频头的电路组成方式,一次混频式又分为直接加一级中放和用VHF高频头调谐器作中放的两种方式，如图3-4(a)所示。,二次混频式是将UHF高频信号混频后变为VHF某一频道的信号，然后通过VHF高频头将它二次混频，转换为统一的中频电视信号，再加至中放通道，如图3-4(b)所示。,3-4 三种UHF高频头的方框图,2.UHF高频头结构特点,(1)采用分布参数元件 分布参数元件就是利用高频传输线的分布参数作为电感或电容元件。有：短路线同轴谐振腔、开路线同轴谐振腔。,(2)用金属盒屏蔽组成同轴谐振腔，这样可防止外界高频干扰，也可防止对外辐射干扰。,谐振腔之间的信号耦合方式常采用：电容耦合、电感耦合、耦合环耦合和开孔耦合。壳内元件一般不用印制板，而是互相搭焊。,(3)UHF高频头采用多联可变电容，用来同步调节各谐振回路的谐振频率。,3.3 电子高频调谐器,电子高频调谐器的基本组成,图3-5 TNV-77779型电调谐高频头电路组成框图,表3-1 TNV-77779型电调谐高频调谐器引出脚名称及供电电压值,引出脚号码,名称,U-AGC（UHF自动增益控制,电压）,BU（UHF高频头电路供电电压）,V-AGC（VHF自动增益控制电压）,BS（VHF-L与VHF-H频段切换电压）,BV（VHF高频头电路,供电,电压）,BT（调谐电压）,AFC（VHF自动频率控制）,BM VHF（混频器供电电压）,IFOUT（中频信号输出）,TF（测试点）,供电,电压,80.5V,VHF频段：0V UHF频段：+12V,80.5V,VHF-L：+30V VHF-H：0V,VHF频段：+12V UHF频段：0V,0.828V,+6.5,4V,+12V,接收的频段,BV,BS,BU,VHF-L,+12V,+30V,0V,VHF-H,+12V,0V,0V,UHF,0V,0V,+12V,表3-2频段切换电压的变换,电子高频调谐器的基本工作原理,1变容二极管,电子高频调谐器用变容二极管作的调谐电容，改变变容二极管两端的反偏压可以改变变容二极管的容值，从而改变四个调谐回路的谐振频率，达到转换频道的目的。,图3-6 U-V一体化电子高频调谐电路与变容二极管特性曲线,2电子高频调谐器的调谐回路,对于UHF高频头来说，其频率覆盖系数,k,f=,f,max,/,f,min,=957.75/479.252，用一只变容二极管可以完成从最低频率,f,min,到最高频率,f,max,的调谐。,对于VHF高频头来说，其频率覆盖系数,k,f,=222.75/49.754.5，用一只变容二极管无法从最低频率调到最高频率，故将l12频道划分为15频道(VHF-L频段)和612频道(VHF-H频段)，并用开关二极管的导通与截止完成VHF-L频段与VHF-H频段的切换。具体方法是将开关二极管分别并联在上述四个调谐回路线圈的一部分上，利用加在开关二极管两端的电压变化，控制其导通与截止，从而将一部分线圈短路或接入，从而改变谐振频率。,3.4电子高频调谐器的外围电路,电路组成,图3-7 节目预选器与选台控制电路及高频调谐器的连接图,工作原理,1.切断AFC控制,将AFC(也叫AFT)开关拨至OFF，使AFC为固定电压，中频输出AFC控制电压对高频调谐器不起作用。再按下某一节目选择开关(如,S,1，将频道调谐电位器(如,R,1)下端接地，滑动端输出的调谐电压接至高频调谐器BT端。,(1)接收VHF-L频段,2.选定频段,(2)接收VHF-H频段,(3)接收UHF频段,3.调准电视频道,4.恢复AFC控制,3.5 电子高频调谐器各引脚直流电压的检测,1.BM引脚,2.AGC引脚,3.BT引脚,4.BV引脚,5.BU引脚,6.BS引脚,7.BL、BH、BU引脚电压检查,表3-3频段切换电压的变换,接收的频段,BL,BH,BU,VHF-L,+12V,0V,0V,VHF-H,0V,+12V,0V,UHF,0V,0V,+12V,本章小结,1.高频调谐器又称为高频头，主要作用为：选台、放大、差频。在彩色电视机中，现常用电子式全频道高频调谐器，全频道电子调谐器由VHF、UHF频段调谐器组成，装在同一个屏蔽盒内，由CPU控制完成频段选择、调谐选台等作用。,2.电子调谐器性能：良好的选择性、足够高的增益、足够宽的频带宽度、高稳定性的频率、噪声系数要小、要有足够的自动增益控制能力、CATV兼容等功能。,3.电子调谐器的故障直接反应到光栅上图像的有无、强弱，严重影响电视接收信号和重现质量。注意检查高频头各引脚的工作电压是否良好，天线、匹配器与高频头连接是否良好等等。,4.在检修高频调谐器故障时，还应注意分清故障原因及表现，全面考虑，理清思路，找准测试点，找出正确解决故障的方法等等。,
