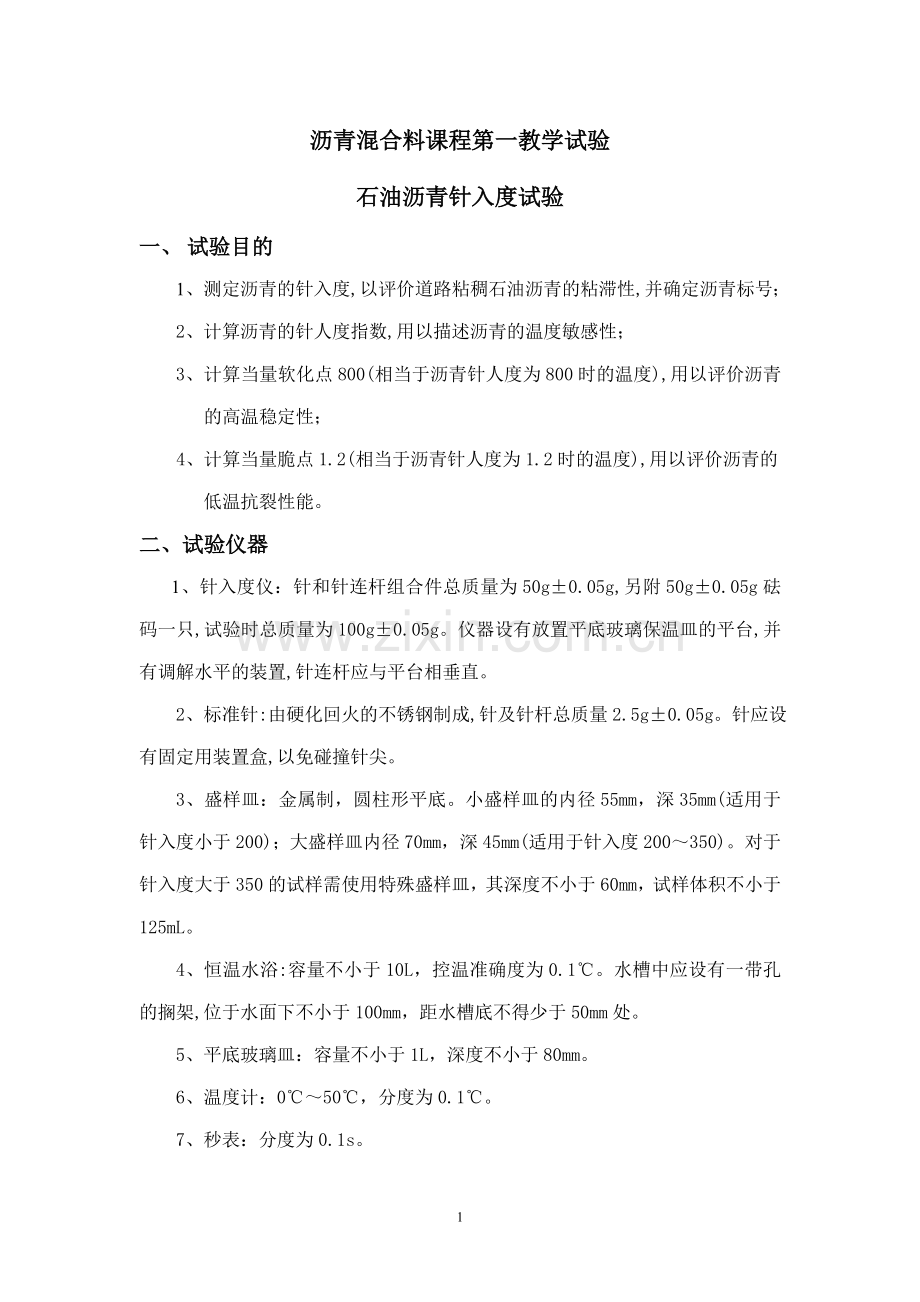

沥青混合料课程第一教学试验
石油沥青针入度试验
一、 试验目的
1、测定沥青的针入度,以评价道路粘稠石油沥青的粘滞性,并确定沥青标号；2、计算沥青的针人度指数,用以描述沥青的温度敏感性；
3、计算当量软化点800(相当于沥青针人度为800时的温度),用以评价沥青的高温稳定性；
4、计算当量脆点1.2(相当于沥青针人度为1.2时的温度),用以评价沥青的
低温抗裂性能。
二、试验仪器
1、针入度仪：针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砝码一只,试验时总质量为100g±0.05g。仪器设有放置平底玻璃保温皿的平台,并有调解水平的装置,针连杆应与平台相垂直。
2、标准针:由硬化回火的不锈钢制成,针及针杆总质量2.5g±0.05g。针应设有固定用装置盒,以免碰撞针尖。
3、盛样皿：金属制，圆柱形平底。小盛样皿的内径55mm，深35mm(适用于针入度小于200)；大盛样皿内径70mm，深45mm(适用于针入度200～350)。对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。
4、恒温水浴:容量不小于10L，控温准确度为0.1℃。水槽中应设有一带孔的搁架,位于水面下不小于100mm，距水槽底不得少于50mm处。
5、平底玻璃皿：容量不小于1L，深度不小于80mm。
6、温度计：0℃～50℃，分度为0.1℃。
7、秒表：分度为0.1s。
8、盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
9、溶剂：三氯乙烯。
10、其他：电炉或砂浴，石棉网，金属锅或瓷把坩埚等。

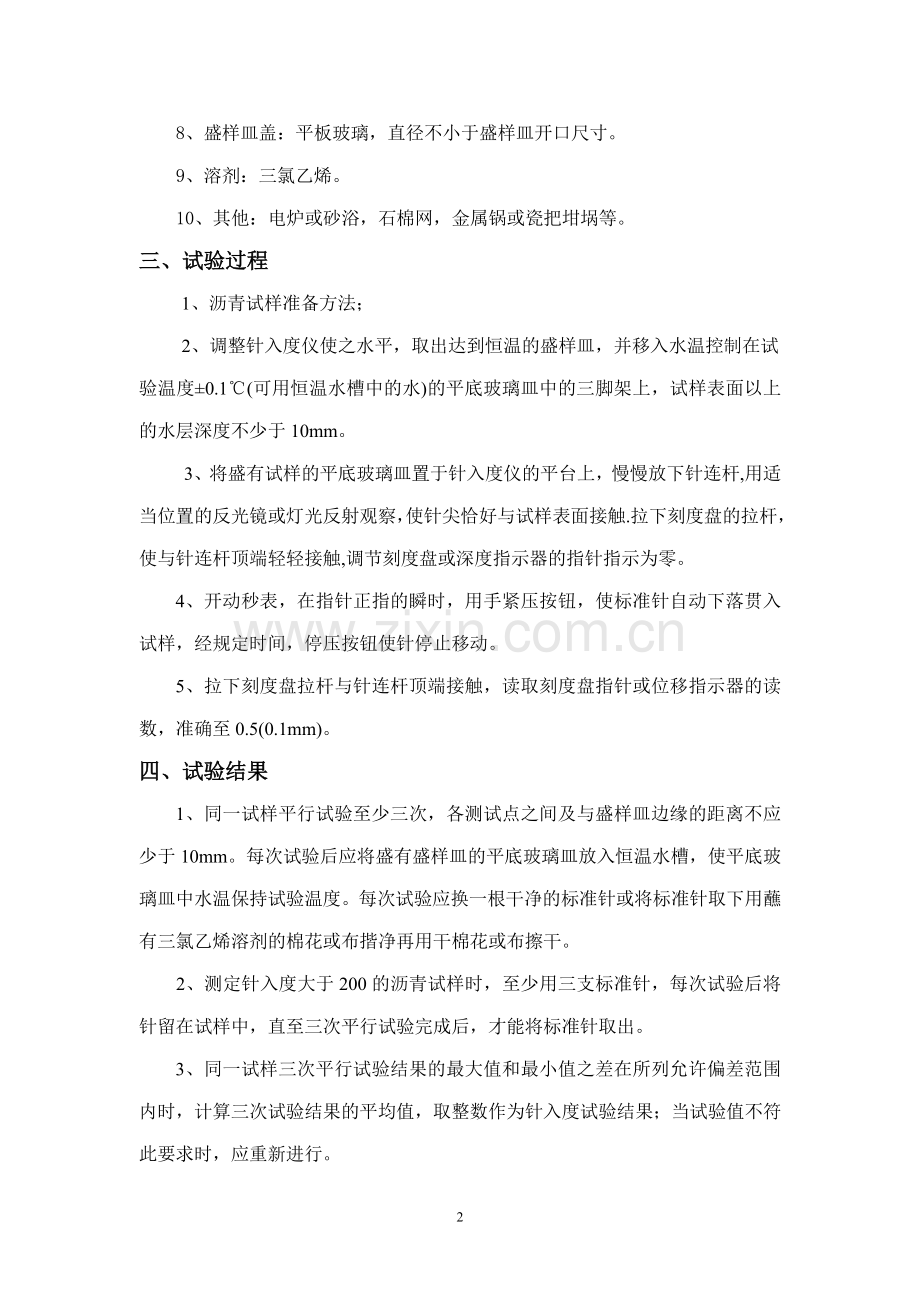

三、试验过程
1、沥青试样准备方法；
2、调整针入度仪使之水平，取出达到恒温的盛样皿，并移入水温控制在试
验温度±0.1℃(可用恒温水槽中的水)的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。
3、将盛有试样的平底玻璃皿置于针入度仪的平台上，慢慢放下针连杆,用适
当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触.拉下刻度盘的拉杆，使与针连杆顶端轻轻接触,调节刻度盘或深度指示器的指针指示为零。
4、开动秒表，在指针正指的瞬时，用手紧压按钮，使标准针自动下落贯入试样，经规定时间，停压按钮使针停止移动。
5、拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指示器的读数，准确至0.5(0.1mm)。
四、试验结果
1、同一试样平行试验至少三次，各测试点之间及与盛样皿边缘的距离不应少于10mm。每次试验后应将盛有盛样皿的平底玻璃皿放入恒温水槽，使平底玻璃皿中水温保持试验温度。每次试验应换一根干净的标准针或将标准针取下用蘸有三氯乙烯溶剂的棉花或布揩净再用干棉花或布擦干。
2、测定针入度大于200的沥青试样时，至少用三支标准针，每次试验后将针留在试样中，直至三次平行试验完成后，才能将标准针取出。
3、同一试样三次平行试验结果的最大值和最小值之差在所列允许偏差范围内时，计算三次试验结果的平均值，取整数作为针入度试验结果；当试验值不符此要求时，应重新进行。
沥青混合料课程第二教学试验
石油沥青软化点试验
一、试验目的
测定石油沥青的软化点，评定粘稠沥青的热稳定性。
二、试验仪器
1、环与球软化点仪
2、试样底板：金属板或玻璃板
3、环夹:由薄钢条制成，用以夹持金属环，以便刮平试样表面
4、平直刮刀
5、甘油滑石粉隔离剂
6、加热炉具
7、恒温水槽:控温的准确度为0.5℃
8、新煮沸过的蒸馏水
9、其他:石棉网
三、试验过程
1、制备试样；
2、将装有试样的试样环连同金属板置于5℃±0.5℃水的恒温水槽中至少
15min，同时将金属支架，钢球，钢球定位环等亦置于相同水槽中；
3、烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记；
4、从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中,并套上
定位环。然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平；
5、将烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动振荡搅拌器，使水微微振荡开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围时，则试验应重做；
6、试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5。
四、试验结果
同一试样平行试验两次，当两次测定值的差值符合重复性试验精密度要求时，取其平均值作为软化点试验结果，准确至0.5℃。
沥青混合料课程第三教学试验
石油沥青延度试验
一、试验目的
测定沥青的延度，可以评价粘稠沥青的塑性变形能力。本方法适用于测定道
路石油沥青、液体沥青蒸馏和乳化沥青蒸发残留物的延度。
二、试验仪器
1、延度仪
2、试模
3、试模底板:玻璃板,磨光的铜板或不锈钢板
4、恒温水槽甘油滑石隔离剂
5、温度计:0℃～50℃,分度为0.1℃
6、砂浴或其他加热炉具.
7、甘油滑石粉隔离剂(甘油与滑石粉的质量比2:1).
8、其他:平刮刀、石棉网、酒精、食盐等。
三、试验过程
1、制备试样
2、检查延度仪拉伸速度是否符合规定要求，然后移动滑板使其指针正对标
尺的零点，将延度仪注水，并保温达试验温度±0.5℃。
3、将保温后的试件连同底板移入延度仪的水槽中，从底板上取下试件，将
试模两端的孔分别套在滑板及槽端固定板的金属柱上，取下侧模，水面距试件表
面应不小于25mm。
4、开动延度仪，并注意观察试样的延伸情况。在试验时，如发现沥青细丝
浮于水面或沉入槽底时，则应在水中加入酒精或食盐调整水的密度至与试样密度
相近后，再重新试验。
5、试件拉断时，读取指针所指标尺上的读数，以cm表示。在正常情况下，
试件延伸时应成锥尖状，拉断时实际断面接近于零。如不能得到这种结果，则应
在报告中注明。
四、试验结果
同一试样，每次平行试验不少于三个，如三个测定结果均大于100cm时，试验结果记作“>100cm”，特殊需要也可分别记录实测值。如三个测定结果中，有一个以上的测定值小于100cm时，若最大值或最小值与平均值之差满足重复性试验精度要求，则取三个测定结果的平均值的整数作为延度试验结果；若平均值大于100cm，记作“>100cm”；若最大值或最小值与平均值之差不符合重复性试验精度要求时，试验应重新进行。
