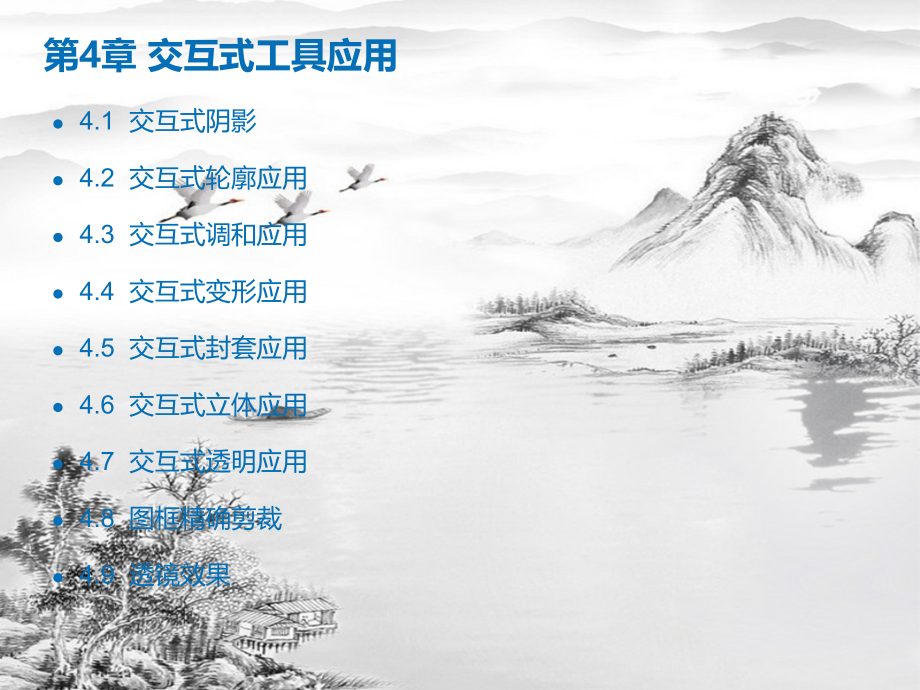

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,2016/3/28,#,CorelDRAW,X7,产品设计创作实录,第,4,章 交互式工具应用,4.1,交互式阴影,4.2,交互式轮廓应用,4.3,交互式调和应用,4.4,交互式变形应用,4.5,交互式封套应用,4.6,交互式立体应用,4.7,交互式透明应用,4.8,图框精确剪裁,4.9,透镜效果,4.1,交互式阴影,阴影效果是指为对象添加下拉阴影，增加景深感，从而使对象具有一个逼真的外观效果。制作好的阴影效果与选定对象是动态链接在一起的，如果改变对象的外观，阴影也会随之变化。使用交互式阴影工具，可以快速地为对象添加下拉阴影效，在工具箱中选择交互式阴影工具,选中需要制作阴影效果的对象，在对象上面按下鼠标左键，然后往阴影投映方向拖动鼠标，此时会出现对象阴影的虚线轮廓框,.,至适当位置，释放鼠标即可完成阴影效果的添加。,添加阴影效果,编辑阴影效果,4.1.3,拆分阴影,4.2,交互式轮廓应用,轮廓效果是指由一系列对称的同心轮廓线组合在一起，所形成的具有深度感的效果。轮廓效果与调和效果相似，也是通过过渡对象来创建轮廓渐变的效果，它主要应用于单个图形的中心轮廓线，而不能应用于两个或多个对象。,4.3,交互式调和应用,CorelDRAWX7,中的调和是矢量图中的一个非常重要的功能，使用调和工具可以使两个分离的矢量图形对象之间产生形状、颜色、轮廓及尺寸上的平滑变化，在调和过程中，对象的外形、填充方式、节点位置和步数都会直接影响调和结果。,添加交互式调和,4.3.2,编辑交互式调和,4.3.3,拆分交互式调和群组,CorelDRAWX7,调和工具完成之后的路径若想去掉路径，可以用选择工具放在调和的部分，右键单击打散调和群组,Ctrl+K,分离出来，然后单独删掉就行了。,4.3.4,复合交互式调和,4.4,交互式变形应用,变形效果是指不规则的快速改变对象的外观，使对象外观发生变形，使简单的对象变复杂，以产生更加丰富的效果。变形特效只是原图的基础上做变形处理，并未增加新的图形对象。,在变形的过程中，对象始终保持矢量状态。在,CorelDRAWX7,中，有三种不同类型的变形：“推拉变形”、“拉链变形”、“扭曲变形”，通过使用变形工具可以得到变化无穷的效果。,推拉变形,推拉变形允许推进对象的边缘，或拉出对象的边缘使对象变形。使用多边形工具绘制,7,边形，在工具箱中选择变形工具，在属性栏中单击“推拉变形”按钮，选择,7,边形中心点拖拽。,拉链变形,拉链变形允许将锯齿效果应用于对象的边缘，可以调整效果的振幅与频率。使用多边形工具绘制,7,边形，在工具箱中找到变形工具，在属性栏中单击“拉链变形”按钮，可以手动设置“拉链振幅”（调整锯齿效果中锯齿的高度）。拉链频率（用来调整锯齿效果中锯齿的数量），也可以直接在图形上拖拽。,扭曲变形,扭曲变形允许旋转对象应用于漩涡效果，可以调整效果的旋转方向、圈数以及度数的设置。使用椭圆形工具绘制一个花样造型，在工具箱中找到变形工具、在上面的属性栏中单击“扭曲变形”按钮，可以手动设置“完整旋转”和“附加度数”。,4.5,交互式封套应用,封套工具可以使文本、矢量图产生丰富的变形效果。封套的边线框上有多个节点，可以移动这些节点和边线来改变对象形状。封套工具有四种工作模式，分别为：非强制模式、直线模式、单弧模式、双弧模式。此外，封套工具还有四种映射模式，分别为：水平、垂直、原始和自由变形四个部分。通过掌握封套工具的使用方法，可以绘制出多种图形。,创建封套效果,选中工具箱中的交互式封套工具。单击需要制作封套效果的对象，此时对象四周出现一个矩形封套虚线控制框。拖动封套控制框上的节点，即可控制对象的外观。,编辑封套效果：,在对象四周出现封套边界框后，可以结合属性栏各模式来对对象进行编辑。,使用泊坞窗,在建立或编辑交互式封套效果时，可以使用泊坞窗来设置各种效果。在泊坞窗中使用预设样式比较方便，单击“添加预设”可在图框中提供的众多图样中选择预设图形。,4.6,交互式立体应用,CorelDRAWX7,中的立体化工具所添加的立体化效果是利用三维空间的立体旋转和光源照射的功能，为对象添加上产生明暗变化的阴影，从而制作出逼真的三维立体效果。使用工具箱中的立体化工具，可以轻松地为对象添加上具有专业水准的矢量图立体化效果或位图立体化效果。,4.6.1,添加立体化效果,在工具箱中选中交互式立体化工具，在选中的对象上按住鼠标左键向添加立体化效果的方向拖动，此时对象上会出现立体化效果的控制虚线，拖动到适当位置后释放鼠标，即可完成立体化效果的添加。,4.6.2,修改立体化效果,4.7,交互式透明应用,透明效果是通过改变对象填充颜色的透明程度来创建独特的视觉效果。使用交互式透明工具可以方便地为对象添加“标准”、“渐变”、“图案”及“材质”等透明效果。,添加交互式透明效果,编辑交互式透明,4.8,图框精确剪裁,CorelDRAWX7,中的“图框精确剪裁”命令可以将对象置入到目标对象中，使对象按目标对象的外形进行精确剪裁，它可用来进行图像编辑、版式安排，是一项非常重要的功能。,图框剪裁的应用,使用矩形工具绘制一个矩形，在工具箱中单击选择工具，选择要置入矩形的位图对象。再“选择”,|,“对象”,|,“图框精确剪裁”,|,“置于图文框内部”命令，这时光标变成黑色粗箭头形状，单击矩形，即可将所选对象置于矩形中。,图框剪裁内容编辑,将对象精确裁剪后，还可以单独对框内的对象进行缩放、旋转或位置等调整，具体操作方法如下：,在工具箱中单击选择工具，双击图文框，或者“选择”,|,“对象”,|,“图框精确剪裁”,|,“编辑,PowerClip,”命令，也可以在选中图文框的状态下鼠标右键，在弹出的快捷菜单中单击“编辑,PowerClip,”。当边框呈蓝色线条时，此时框内被剪裁的图片全部显示出来。单击图片，图片四周将显示出控制点，这时可以对其进行位移、缩放和旋转等操作，调整内部对象的位置及大小。,结束编辑,4.9,透镜效果,透镜效果是指通过改变对象外观或改变观察透镜下对象的方式，所取得的特殊效果。,CorelDRAWX7,透镜效果有,12,个，每一种类型的 透镜都有自己的特色，能使位于透镜下的对象显示出不同的效果。,概念车绘制,
