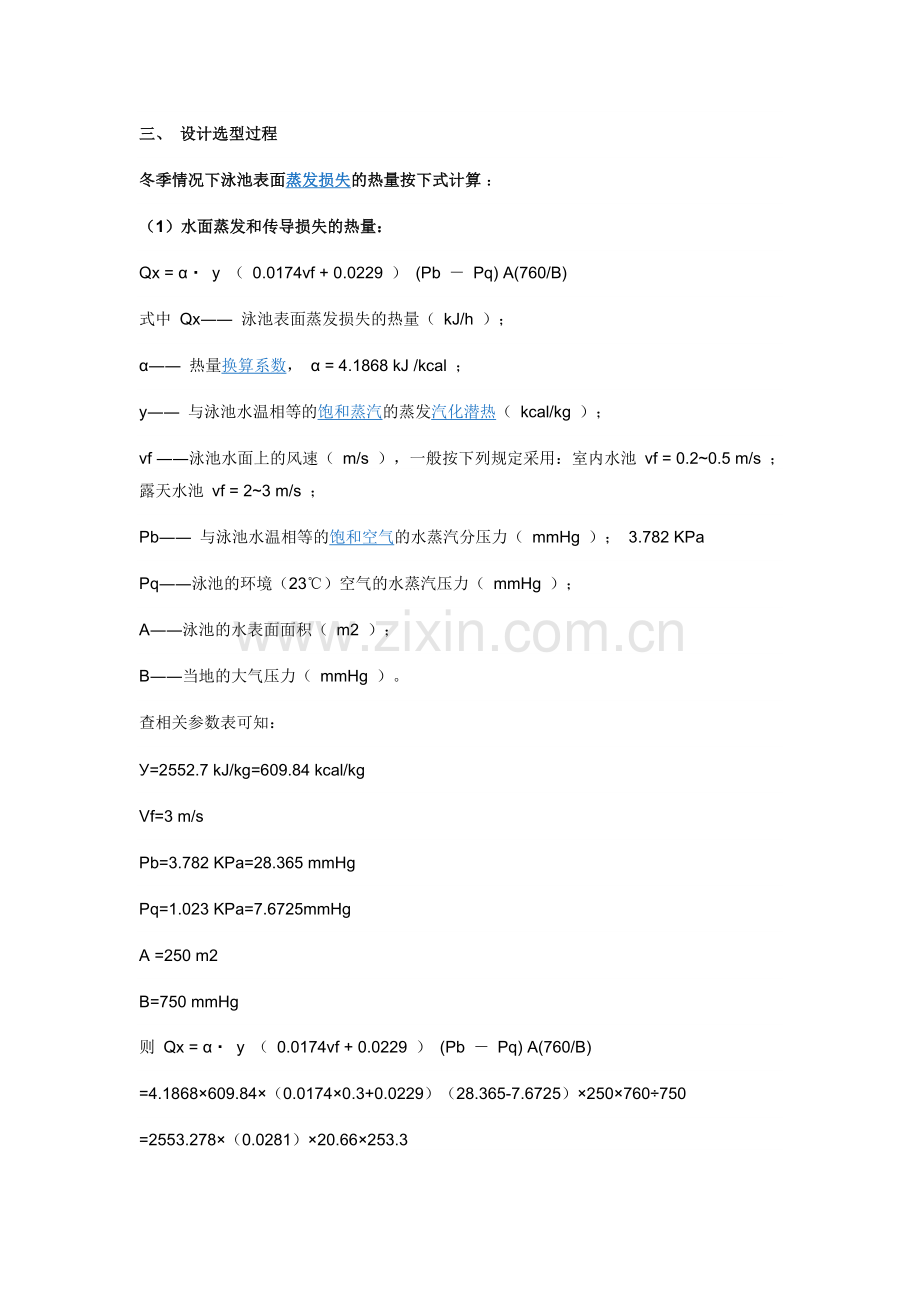

游泳池计算.docx

三、 设计选型过程
冬季情况下泳池表面蒸发损失的热量按下式计算 ：
（1）水面蒸发和传导损失的热量：
Qx = α・ у （ 0.0174vf + 0.0229 ） (Pb － Pq) A(760/B)
式中 Qx―― 泳池表面蒸发损失的热量（ kJ/h ）；
α―― 热量换算系数， α = 4.1868 kJ /kcal ；
у―― 与泳池水温相等的饱和蒸汽的蒸发汽化潜热（ kcal/kg ）；
vf ――泳池水面上的风速（ m/s ），一般按下列规定采用：室内水池 vf = 0.2~0.5 m/s ；露天水池 vf = 2~3 m/s ；
Pb―― 与泳池水温相等的饱和空气的水蒸汽分压力（ mmHg ）； 3.782 KPa
Pq――泳池的环境（23℃）空气的水蒸汽压力（ mmHg ）；
A――泳池的水表面面积（ m2 ）；
B――当地的大气压力（ mmHg ）。
查相关参数表可知：
У=2552.7 kJ/kg=609.84 kcal/kg
Vf=3 m/s
Pb=3.782 KPa=28.365 mmHg
Pq=1.023 KPa=7.6725mmHg
A =250 m2
B=750 mmHg
则 Qx = α・ у （ 0.0174vf + 0.0229 ） (Pb － Pq) A(760/B)
=4.1868×609.84×（0.0174×0.3+0.0229）（28.365-7.6725）×250×760÷750
=2553.278×（0.0281）×20.66×253.3
=375465（ kJ/h ）
=89678（ kCal/h ）
（2）加上泳池的水表面、池底、池壁、管道和设备等传导所损失的热量：
而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20% 。则泳池这部分损失热量为：89678×0.2=17936（ kCal/h ）
（3）泳池补水加热所需的热量：
Qb=αqbу（tr- tb）/t
式中 Qb――游泳池补充水加热所需的热量(kJ/h)；
α――热量换算系数，α=4.1868(kJ /kcal)；
qb――游泳池每日的补充水量(L)；按泳池水量的5～10%确定；
у――水的密度（kg/L）；
tr――游泳池水的温度（℃）。
tb――游泳池补充水水温（℃）；
t――加热时间（h）。
查相关参数表可知：
qb=380m3×5%=19m3=19000L；
tr=28℃
tb=15℃
则 Qb=αqbу（tr- tb）/t
=4.1868×19000×1×(28-15)/24
=43089kJ/h
=10292 kcal/h
经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为：89678 + 17936+10292 = 117906（kcal/h），即137.1KW
除湿编辑本段
1、主机性能的确定：已知室内空间长：36.7米；宽：16米；高5.5米
室内空间所需冷量为（每平方米的冷负荷为250W/�）：Q=36.7*16*250=146800W=146.8KW
室内空间所需循环风量为（每小时循环6次）：V=36.7*16*5.5*6=19377CMH
根据以上计算数据，对我司产品选型，最终选择的机型为PASRW500S-V-QX-P,制冷量为150KW；制热量为185KW；风量为21600CMH；额定除湿量60kg/h；额定排风量6000CMH。
2、室内的散湿量为：
2.1室内游泳池的散湿量=250�*0.15kg/�*h=37.5kg/h
室内人员的散湿量（以100人计算）=100人*0.4kg/人*h=40kg/h
室内的总散湿量为37.5kg/h+40kg/h=77.5 kg/h
2.2新风的含湿量为：
新风量在总风量的15%--25%的范围内选择，为保证室内空气的清新，我们选择总风量的25%，即21600CMH*25%=5400CMH，机组额定排风量为6000CMH，为保证风压平衡，故新风量取6000CMH。
根据含湿量的计算公式：含湿量Q=1.2*（d1-d2）*l
d1:表示状态1点的含湿量g/kg d2:表示状态2点的含湿量g/kg l：代表风量
夏季新风的含湿量Q1=1.2*（27.8-14.7）*6000=94.32kg/h
冬季新风的除湿量Q2=1.2*（14.7-4.4）*6000=74.16kg/h
2.3室内的除湿量为
冬季：77.5 kg/h-74.16kg/h=3.34kg/h，故冬季基本上可完全依靠新风来除湿。
夏季：77.5 kg/h+94.32kg/h=171.82 kg/h
3、所选择机型的除湿性能
通过公式：冷量Q=风量V*焓差*1.2/3600
计算得出焓差=20.83kj/kg，通过计算夏季新风与室内空气混合后的焓值为76.08 kj/kg，经过机组降温处理后的焓值为76.08 kj/kg-20.83kj/kg=55.25kj/kg，继而可以得知处理后的空气的含湿量为13.7g/kg（查焓湿图）,通过除湿量公式的计算：除湿量Q=1.2*（18.23g/kg-13.7g/kg）*21600/1000=117.4kg/h
所选机组除湿段的额定除湿量为60kg/h，所以机组总的除湿量为 Q总=117.4kg/h+60kg/h=177.4 kg/h�夏季室内空气含湿量171.82 kg/h
