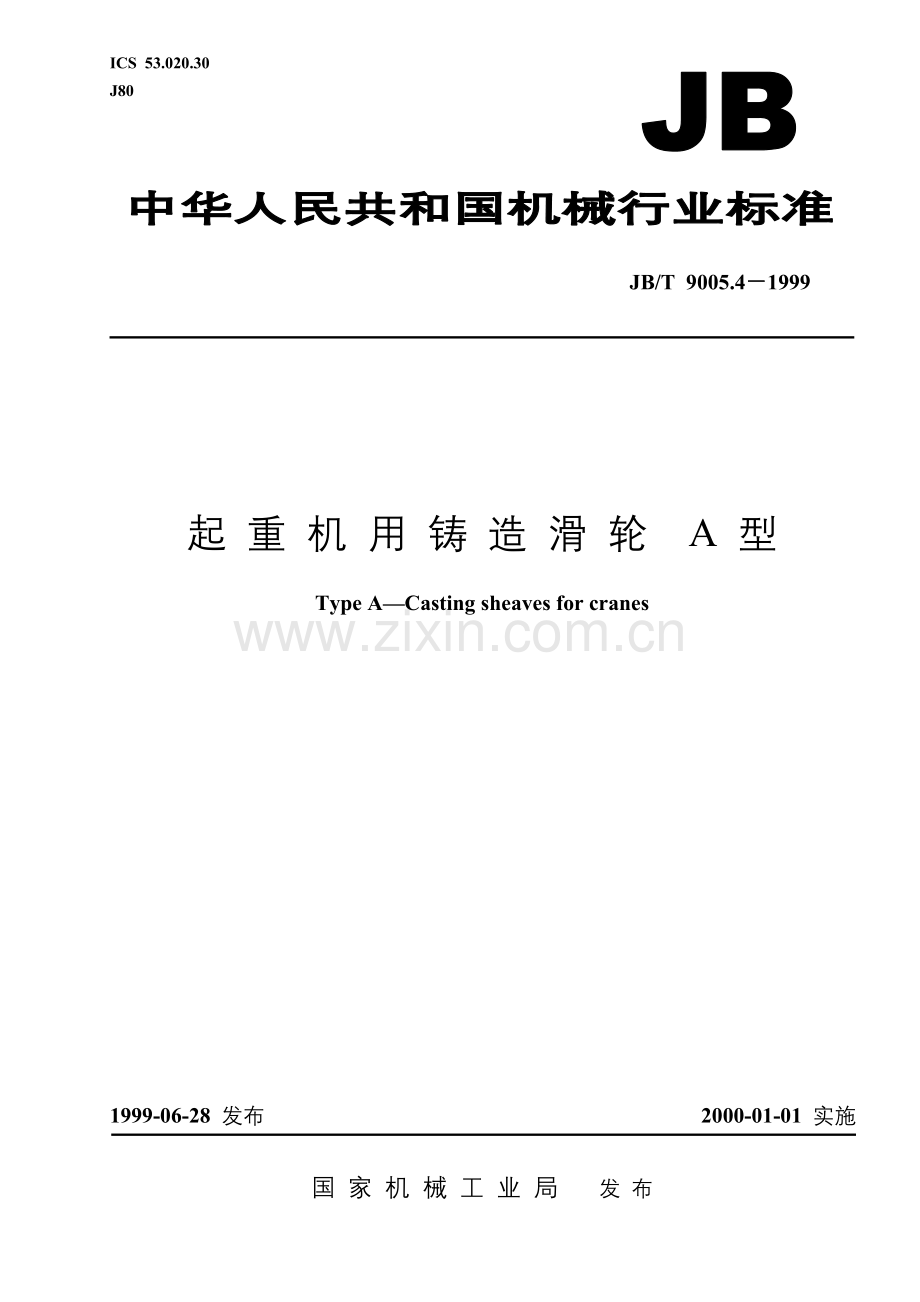

ICS53.020.30
J80
JB/T9005.4－1999

起 重 机 用 铸 造 滑 轮 A 型

Type A—Casting sheaves for cranes
1999-06-28 发布
2000-01-01 实施
国 家 机 械 工 业 局 发 布

JB/T 9005.4－1999

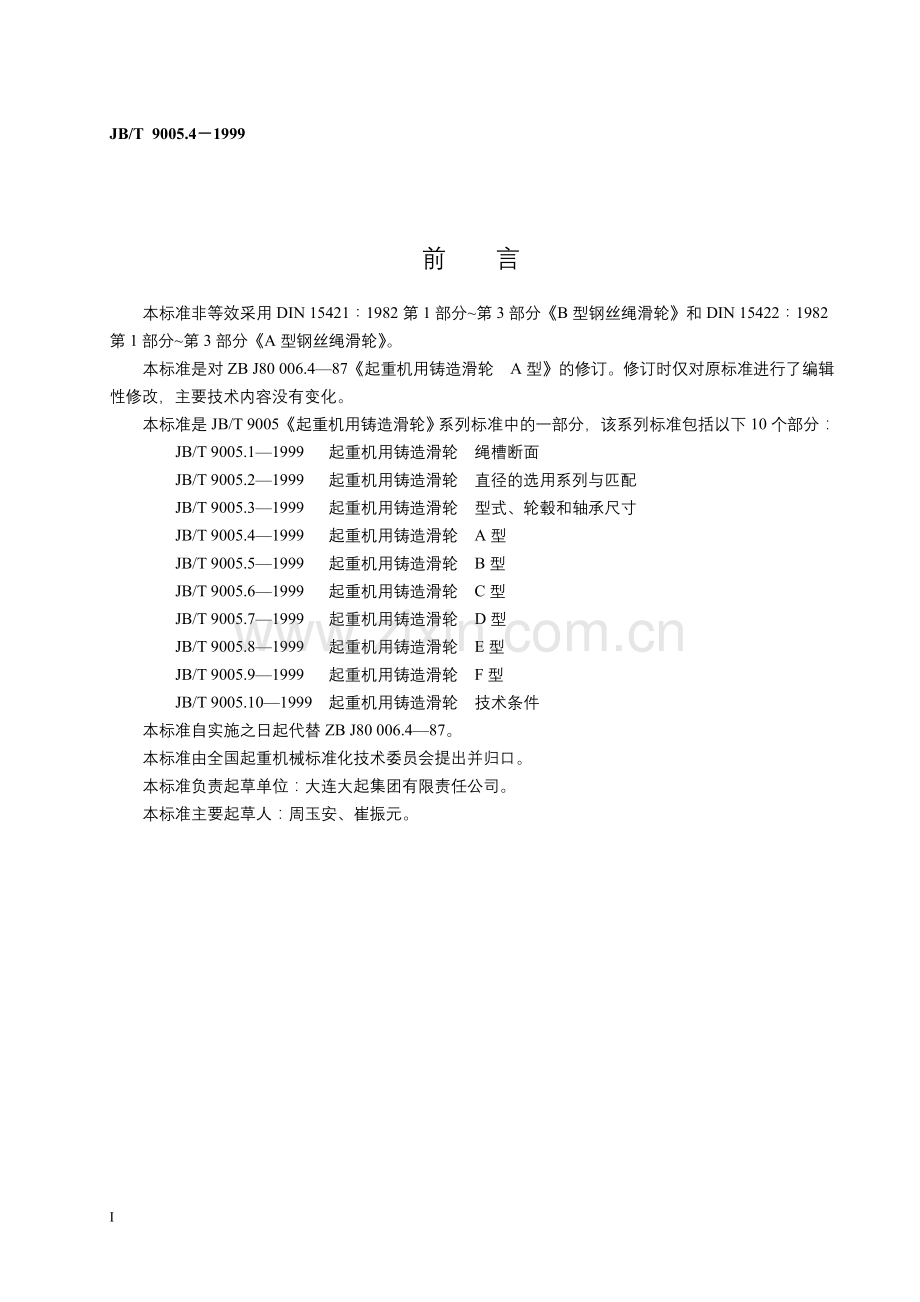

前 言
本标准非等效采用DIN 15421∶1982第1部分~第3部分《B型钢丝绳滑轮》和DIN 15422∶1982第1部分~第3部分《A型钢丝绳滑轮》。
本标准是对ZB J80 006.4—87《起重机用铸造滑轮 A型》的修订。修订时仅对原标准进行了编辑性修改，主要技术内容没有变化。
本标准是JB/T 9005《起重机用铸造滑轮》系列标准中的一部分，该系列标准包括以下10个部分：
JB/T 9005.1—1999 起重机用铸造滑轮 绳槽断面
JB/T 9005.2—1999 起重机用铸造滑轮 直径的选用系列与匹配
JB/T 9005.3—1999 起重机用铸造滑轮 型式、轮毂和轴承尺寸
JB/T 9005.4—1999 起重机用铸造滑轮 A型
JB/T 9005.5—1999 起重机用铸造滑轮 B型
JB/T 9005.6—1999 起重机用铸造滑轮 C型
JB/T 9005.7—1999 起重机用铸造滑轮 D型
JB/T 9005.8—1999 起重机用铸造滑轮 E型
JB/T 9005.9—1999 起重机用铸造滑轮 F型
JB/T 9005.10—1999 起重机用铸造滑轮 技术条件
本标准自实施之日起代替ZB J80 006.4—87。
本标准由全国起重机械标准化技术委员会提出并归口。
本标准负责起草单位：大连大起集团有限责任公司。
本标准主要起草人：周玉安、崔振元。

I

JB/T 9005.4－1999
国家机械工业局 1999-06-28 批准
中华人民共和国机械行业标准
起 重 机 用 铸 造 滑 轮 A 型

Type A—Casting sheaves for cranes

JB/T 9005.4－1999
代替ZB J80 006.4—87

2000-01-01 实施

7

1 范围
本标准适用于在起重机动滑轮组范围内，要求密封严密的带滚动轴承有内轴套的钢丝绳铸造滑轮（以下简称滑轮）。
在钢丝绳传动中的其他滑轮，例如定滑轮或除动滑轮组外的其他承载件中，也可采用本标准规定的滑轮。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 93—1987 标准型弹簧垫圈
GB/T 276—1994 滚动轴承 深沟球轴承 外形尺寸
GB/T 283—1994 滚动轴承 圆柱滚子轴承 外形尺寸
GB/T 5782—1986 六角头螺栓 A级和B级
GB/T 6170—1986 Ⅰ型六角螺母 A和B级
GB/T 9877.1—1988 旋转轴唇形密封圈结构尺寸系列 第1部分：内包骨架旋转轴唇形密封圈
3 型式和尺寸
3. 1 A型滑轮按其采用滚动轴承型式的不同又分为A1型（带深沟球轴承）和A2型（带圆柱滚子轴承）。A型滑轮的型式和尺寸详见图1和表1的规定。
标记示例：
钢丝绳直径d=25mm，滑轮直径D=630mm和直径D5=90mm的A1型滑轮，标记为：
滑轮 A1 25×630–90 JB/T 9005.4—1999

A1型 A2型
图 1 A型

表 1
尺 寸 mm
滚动轴承代号
六角头螺栓
按GB/T 5782（加长）
六角螺母
按GB/T 6170
弹簧垫圈
按GB/T 93
螺栓、螺母及弹簧垫圈数量
D5
D6
D7
B
B3
B7
A1型
按GB/T 276
A2型
按GB/T 283
45
60
110
60
100
46.0
6212
NF212
M8×80
M8
8
4
50
60
110
60
100
46.0
6212
NF212
M8×80
M8
8
4
55
70
125
65
105
48.4
6214
NF214
M10×85
M10
10
4
60
70
125
65
105
48.4
6214
NF214
M10×85
M10
10
4
65
80
140
70
110
51.0
6216
NF216
M10×90
M10
10
4
70
80
140
70
110
51.0
6216
NF216
M10×90
M10
10
4
75
90
160
80
130
60.0
6218
NF218
M10×105
M10
10
4
80
100
180
85
135
62.4
6220
NF220
M10×110
M10
10
4
90
110
200
95
145
67.4
6222
NF222
M10×120
M10
10
6
100
120
215
100
150
70.0
6224
NF224
M10×125
M10
10
6
110
130
230
100
160
74.0
6226
NF226
M12×130
M12
12
6
120
140
250
105
160
74.0
6228
NF228
M12×130
M12
12
6
130
150
270
110
165
79.0
6230
NF230
M12×140
M12
12
6
140
160
290
115
170
81.4
6232
NF232
M12×145
M12
12
6
150
170
310
125
180
86.0
6234
NF234
M12×155
M12
12
8
160
180
320
125
180
86.0
6236
NF236
M12×155
M12
12
8
170
190
340
130
185
88.4
6238
NF238
M12×160
M12
12
8
180
200
360
135
190
91.0
6240
NF240
M12×165
M12
12
8
190
220
400
150
220
106.4
6244
NF244
M16×190
M16
16
8
200
220
400
150
220
106.4
6244
NF244
M16×190
M16
16
8
注：为便于滑轮的安装，在连接结构中应规定每边的轴向间隙至少为1mm。

3. 2 A型滑轮用内轴套（T）和隔环（H）的尺寸详见图2、图3和表2的规定。
标记示例：
直径D5=90mm和长度B3=145mm的A型滑轮用内轴套（T），标记为：
内轴套 T 90×145 JB/T 9005.4—1999
直径D7=200mm的A型滑轮用隔环（H），标记为：
隔环 H 200 JB/T 9005.4—1999

图 2 内轴套（T）

图 3 隔环（H）
表 2 mm
内 轴 套 (T)
隔 环 (H)
D5
E9
B3
()
D6
h6
D9
D17
L2
()
L3
()
S1
R6
单件重量
kg
D7
()
D8
S2
()
单件重量
kg
45
100
60
72
48
47.5
5
1.00
2.5
0.97
110
100
6
0.08
50
100
60
72
53
47.5
5
1.00
2.5
0.67
110
100
6
0.08
55
105
70
82
58
49.5
6
1.00
2.5
1.10
125
115
7
0.10
60
105
70
82
63
49.5
6
1.00
2.5
0.76
125
115
7
0.10
65
110
80
92
68
51.5
7
0.50
2.5
1.34
140
130
8
0.13
70
110
80
92
73
51.5
7
0.50
2.5
0.92
140
130
8
0.13
75
130
90
104
79
60.5
9
0.50
2.5
1.98
160
150
10
0.18
80
135
100
114
84
64.5
6
0.50
2.5
2.99
180
165
7
0.22
90
145
110
124
94
68.5
8
0.50
2.5
3.57
200
185
9
0.32
100
150
120
134
104
70.5
9
0.50
2.5
4.06
215
200
10
0.38
110
160
130
144
114
75.5
9
1.00
4.0
4.43
230
215
10
0.41
120
160
140
154
124
77.5
5
1.00
4.0
4.80
250
235
6
0.27
130
165
150
164
134
78.0
9
1.00
4.0
5.35
270
255
10
0.49
140
170
160
174
144
81.0
8
1.00
4.0
5.91
290
275
9
0.47
150
180
170
184
154
85.0
10
1.00
4.0
7.08
310
295
11
0.60
160
180
180
194
164
85.0
10
1.00
4.0
7.55
320
305
11
0.62
170
185
190
204
174
88.0
9
1.00
4.0
8.19
340
325
10
0.61
180
190
200
214
184
91.0
8
1.00
4.0
8.88
360
345
9
0.58
190
220
220
234
194
105.5
9
1.00
4.0
16.66
400
380
10
0.96
200
220
220
234
204
105.5
9
1.00
4.0
11.28
400
380
10
0.96

3. 3 A型滑轮用挡盖（AG或BG）的尺寸详见图4和表3的规定。
标记示例：
直径D7=200mm的A型滑轮用槽型密封挡盖（AG），标记为：
挡盖 AG 200 JB/T 9005.4—1999

轴密封挡盖（BG）
图 4 挡盖
表 3
尺 寸 mm
孔数
n
骨架式橡胶
油封按
GB/T 9877.1
单件重量
kg
D7
f7
D10
B2
D11
H8
D12
D13
D14
D15
D16
D20
H1
H2
H3
AG
BG
110
61
18
85
9
105
95
125
145
18
7
3.5
8
4
60×85×8
1.50
1.23
125
71
18
95
11
120
110
145
170
22
7
3.5
10
4
70×95×10
1.93
1.62
140
81
18
105
11
135
125
160
185
22
7
3.5
10
4
80×105×10
2.24
1.90
160
91
18
115
11
155
145
185
210
22
8
4.5
12
4
90×115×12
4.00
3.62
180
101
18
125
11
175
165
205
230
22
8
4.5
12
4
100×125×12
4.77
4.09
200
111
20
140
11
195
185
225
250
22
8
4.5
12
6
110×140×12
5.59
4.85
215
121
20
160
11
210
200
240
265
22
8
4.5
12
6
120×160×12
6.20
5.17
230
131
20
170
14
230
210
260
290
24
10
5.5
12
6
130×170×12
8.30
7.44
250
141
22
180
14
250
230
280
310
24
10
5.5
15
6
140×180×15
9.76
8.84
270
151
22
190
14
270
250
300
330
24
10
5.5
15
6
150×190×15
10.65
9.67
290
161
22
200
14
290
270
320
350
24
10
5.5
15
6
160×200×15
11.95
9.94
310
171
22
200
14
310
290
340
370
24
12
6.0
15
8
170×200×15
11.94
10.25
320
181
22
210
14
320
300
350
380
24
12
6.0
15
8
180×210×15
12.75
11.10
340
191
22
220
14
340
320
370
400
24
12
6.0
15
8
190×220×15
13.76
11.91
360
201
22
230
14
360
340
390
420
24
12
6.0
15
8
200×230×15
14.65
12.65
400
221
22
250
18
400
380
440
480
30
14
8.0
15
8
220×250×15
23.00
20.30
