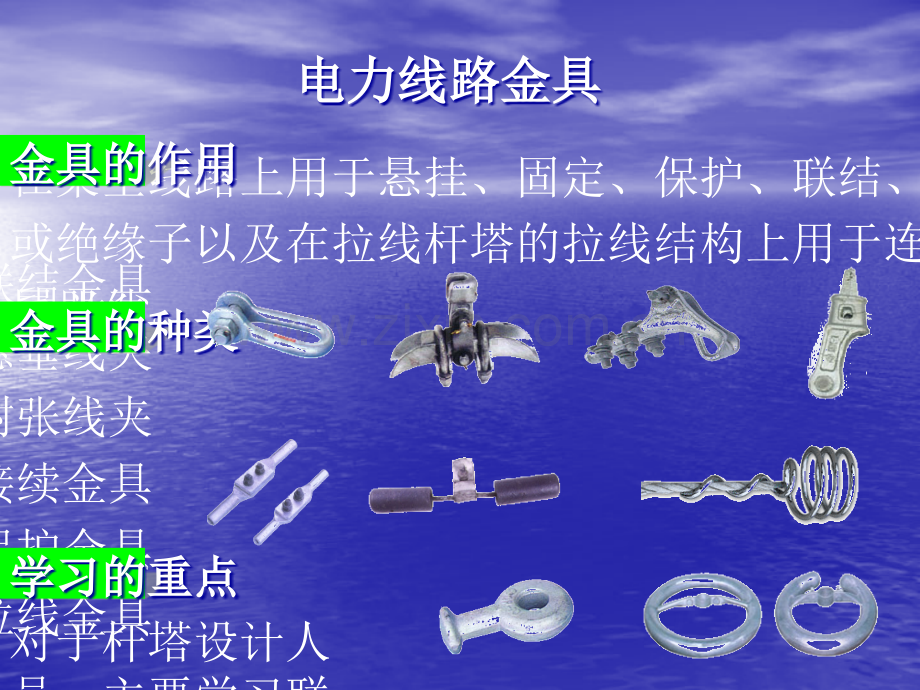

电力线路金具电力线路金具电力杆塔设计课程系列电力线路金具电力线路金具联结金具悬垂线夹耐张线夹接续金具保护金具拉线金具在架空线路上用于悬挂、固定、保护、联结、接续架空线或绝缘子以及在拉线杆塔的拉线结构上用于连接拉线的金属器件。金具的作用金具的作用金具的种类金具的种类学习的重点学习的重点对于杆塔设计人员，主要学习联结金具为主，其它要做相应了解（一）联结金具（一）联结金具联结金具的作用联结金具的作用将悬式绝缘子组装成串，并将一串或数串绝缘子串连接，悬挂在杆塔横担上。联结金具分为专用联结金具和通用联结金具两类。（1 1）专用联结金具）专用联结金具是直接用来连接绝缘子的，其连接部位的结构尺寸与绝缘子相配合。球头挂环 碗头挂板 直角挂环 直角挂板（2 2）通用联结金具）通用联结金具用于将绝缘子组成两串、三串或更多串数，并将绝缘子与杆塔横担或与线夹之间相连接也用来将地线禁固或悬挂在杆塔上，或将拉线固定在杆塔上等。U型挂环 U型挂板 直角挂板 平行挂板球头挂球头挂环环U形挂形挂环环碗头挂碗头挂板板碗头挂碗头挂板板联结金具图片型号 主要尺寸（C）主要尺寸（M）主要尺寸（D）主要尺寸（H）主要尺寸（R）破坏荷重（KN）重量(kg)U-7 20 16 16 60 22 70 0.5 U-7B 20 16 16 80 22 70 0.6 U-10 22 18 18 70 24 100 0.6 U-10B 22 18 18 85 23 100 0.7 U-12 24 22 20 80 30 120 1.0 U-16 26 24 22 90 32 160 1.5 U-16T 28 24 22 90 32 160 1.5 U-20 30 27 24 100 36 200 2.3 U-20B 30 27 24 115 36 200 2.4 U-25 34 30 26 110 40 250 2.8 U-30 38 36 30 130 46 300 3.7 U-50 34 42 36 150 55 500 7.0 U型挂环型挂环主要用于耐张塔，可做耐张串或跳线串连塔金具，偶尔也用于直线塔中。直角挂板（挂板（Z型）型）型号 主要尺寸(C1)主要尺寸(C2)主要尺寸主要尺寸(M)主要尺寸(H)破坏荷重（kN)重量(kg)Z-7 18 18 16 60 70 0.6 Z-7B 20 18 16 80 70 0.7 Z-10 20 20 18 70 100 0.8 Z-10B 20 20 18 80 100 0.9 Z-12 24 24 22 80 120 1.3 Z-16 26 26 24 90 160 2.5 Z-16C 26 26 24 140 160 3.2 Z-16C 26 26 24 170 160 3.8 Z-20 30 30 27 120 160 3.5 Z-25 34 34 30 110 250 3.8 平行挂板（挂板（P型）型）型号型号 主要尺寸（b）主要尺寸（C）主要尺寸主要尺寸（M）主要尺寸（H）破坏荷重（kN)重量(kg)P-7 6 18 16 60 70 0.6 P-10 8 20 18 70 100 0.9 P-12 10 24 22 80 120 1.5 P-16 12 26 24 90 160 2.4 P-20 14 30 27 120 200 4.1 P-30 16 38 36 120 300 4.7 平行挂板（挂板（PS型）型）型号CatalogNo.主要尺寸Dimensions(mm)标称破坏载荷Rated Failingload(kN)重量Weight(kg)CbMhPS-71816169020700.60PS-1020201890201000.80PS-1220202295241201.50PS-16262424155261602.70PS-30383436140393005.30型号CatalogNo.主要尺寸Dimensions(mm)标称破坏载荷Rated Failing load(kN)重量Weight(kg)CMh1h2X向Y向Z向U-188080189060183.5350.83U-2080802010070244.9471.08U-2280802211890286.5571.30UJ-1880801810550185.3350.85UJ-208080201200247.4471.10UJ-22808022127652810.8571.40U形螺丝 型号CatalogNo.主要尺寸Dimensions(mm)标称破坏荷重Rated FailureLoad(kN)重量Weight(kg)abdh1h2ZH-7241616579520700.85ZH-1024161855100201001.12ZH-1224162065103241201.20ZH-1626182275135261601.80直角挂环UB挂板型号CatalogNo.主要尺寸Dimensions(mm)标称破坏载荷Rated Failingload(kN)重量Weight(kg)CMhaUB-6-120166530700.82UB-9-1201865401001.20UB-7G20166540700.80型号catalogNO.主要尺寸dimensions（mm）破坏荷重rated failure load(KN)参考重量weight（kg）CMhabUB-71616704565700.75UB-1020188045651001.08UB-12242210060801202.82UB-162624100601001602.89UB-20302711060/721002003.80UB-25T343015060/72902504.80UB-30T393615060/801003005.00ZBS挂板 型号CatalogNo.主要尺寸Dimensions(mm)标称破坏载荷Rated Failingload(kN)重量Weight(kg)CMbhZBS-6-12218163070701.8ZBS-12-126241844851203.8ZBS-15-128261844851504.1碗头挂板碗头挂板型号 适用绝缘子 主要尺寸（C1）主要尺寸（C2）主要尺寸（H）主要尺寸（D）主要尺寸（B）破坏荷重(kN)重量(kg)W-7A XP-7 XP-4.5 19.2 34.5 70 20 16 70 0.8 W-7B XP-7 X-4.5 19.2 34.5 115 20 16 70 0.9 W-10 XP-16 19.2 34.5 85 20 18 100 1.0 型号 适用绝缘子 主要尺寸mm(C)主要尺寸mm(C1)主要尺寸mm(C2)主要尺寸mm(M)主要尺寸mm(H)破坏荷重(kN)重量(kg)WS-7 XP-7 18 19.2 34.5 16 70 70 1.0 WS-10 XP-10 20 19.2 34.5 18 85 100 1.2 WS-16 XP-16 26 23.0 42.5 24 95 160 2.6 WS-20 XP-20 30 27.5 51.0 27 100 200 4.3 W-21D XP-21 30 23.0 42.5 27 100 210 4.5 WS-30 XP-30 36 27.5 51.0 36 110 300 5.7W型WS型型号 适用导线范围mm 主要尺寸（D1）主要尺寸（D2）主要尺寸（D）主要尺寸（B）主要尺寸（H1）主要尺寸（H2）破坏荷重(kN)重量（kg)Q-7 XP-7 33.3 17 22 16 50 13.4 70 0.3 QP-7 XP-7 X-4.5 33.3 17 20 16 50 13.4 70 0.3 QP-10 XP-10 33.3 17 20 16 50 13.4 100 0.3 QP-16 XP-16 41.0 21 26 20 60 19.5 160 0.5 QP-20 XP-20 49.0 25 30 24 80 21.0 200 1.0 QP-21D XP-21 41.0 21 29 24 70 19.5 210 1.1 QP-30 XP-30 49.0 25 39 30 80 21.0 300 1.0 型号 适用绝缘子 主要尺寸（H1）主要尺寸（H2）主要尺寸（H3）主要尺寸（R）主要尺寸（D）主要尺寸（B）破坏荷重(kN)重量（kg)QH-7 XP-7 13.4 114 57 11 17 16 70 0.6 球头挂环球头挂环 延长环（环体整锻）延长环（环体整锻）型号 主要尺寸（C）主要尺寸（D）主要尺寸（L）破坏荷重（KN)重量（kg)PH-7.D 20 16 80 70 0.4 PH-10.7D 22 18 100 100 0.6 PH-12.D 24 20 120 120 0.9 PH-16.D 26 22 140 160 1.5 PH-20.D 30 24 160 200 1.6 PH-25.D 34 26 160 250 2.0 PH-30.D 38 30 180 300 3.0 联板联板 型号 主要尺寸（B）主要尺寸（H）主要尺寸（D1）主要尺寸（D2）主要尺寸（L）破坏荷重（KN）重量(kg)L-1040 16 70 20 18 400 100 4.5 L-1240 16 70 24 18 400 120 4.7 L-1640 18 100 26 20 400 160 5.9 L-2140161002018400L-2540161102418400L-3040 18 110 26 20 400 160 5.9 LV型联塔挂板型号CatalogNo.主要尺寸Dimensions(mm)标称破坏载荷Rated Failingload(kN)重量Weight(kg)BHMLL1LT-1618261002480201603.5LT-3032391003680253006.8EB-50D3439125361162550013.0EB-703845125421362670014.4EB-70A3845150641953070029.9EB-70B4251150641953070029.7EB-70C3845125421162870013.3型号 主要尺寸（D）主要尺寸（B）主要尺寸（L1）主要尺寸（L2）主要尺寸（L3）主要尺寸（L4）主要尺寸（L5）破坏荷重(kN)重量（kg)DB-7 18 16 70 95 120 145 170 70 1.7 DB-10 20 16 80 110 140 170 200 100 2.7 DB-12 24 16 100 135 170 205 240 120 3.2 DB-16 26 18 110 125 140 155 170 160 4.1 DB-20 30 26 120 135 150 165 180 200 7.4 DB-30 39 32 120 140 160 180 200 300 12.5 DB-50 45 38 140 185 230 275 320 500 28.6 DB-60 51 42 135 160 185 210 235 600 31.6 调整板调整板 PD挂板型号 主要尺寸（L1）主要尺寸（L2）主要尺寸（L3）主要尺寸（B）主要尺寸（D）主要尺寸（d）主要尺寸（c）破坏荷重(kN)重量（kg)DT-6 125 90 110 16 16 18 56 59 1.6 DT-16 160 110 140 20 24 26 82 156 4.0 调整环调整环悬悬垂垂线夹线夹的作用的作用（二）支持金具（悬垂线夹）（二）支持金具（悬垂线夹）起支撑作用，将导线悬挂于直线杆塔上或将避雷线悬挂在直线杆塔上，也可用于换位杆塔上支持换位导线以及非直线杆塔跳线的固定。有较好的动态应力承受能力，可提供足够的握紧力来保护导线。（固定性和释放性）悬垂线夹(带碗头挂板)悬垂线夹(带UB挂板)悬垂线夹图片悬垂线夹图片。(三三)紧固金具（耐张线夹）紧固金具（耐张线夹）耐张线夹的作用耐张线夹的作用承受全张力，将导线或地线连接至终端杆塔、耐张杆塔上。在一个线路耐张段的两端固定架空线的金具，主要用在耐张、转角、终端杆塔的绝缘子串上。螺栓型螺栓型液压型液压型正装螺栓正装螺栓型线夹型线夹倒装螺栓倒装螺栓型线夹型线夹压缩型压缩型线夹线夹楔型线夹楔型线夹（地线用）（地线用）楔型线夹楔型线夹（拉线用）（拉线用）螺旋型螺旋型线夹线夹楔形绝缘耐张线夹铝合金耐张线夹 耐张线夹耐张线夹耐张线夹耐张绝缘子串耐张绝缘子串耐张线夹强度和握力不低于架空导线计算拉断强度的95%导线的耐张线夹有螺栓型和压缩型两种。对于导线截面240m及以下者，因张力较小采用螺栓耐张线夹，而当导线截面为 300m及以上者，则采用压缩型耐张线夹避雷线用的耐张线夹有楔型线夹和压缩型线夹两种。耐张线夹耐张线夹(四四)接续金具接续金具接续金具是用来连接导线或避雷线的，主要为导线各种压接方式（钳压、液压、爆压等）所用的接续管及补修管、并沟线夹、预绞丝等。导线的连接方法主要有钳接和压接，当导线截面小于等于240mm2时，采用钳接管连接，当导线截面大于等于300 mm2时，采用压接管连接，例如用液压或爆压方法连接，避雷线均采用压接法连接。接续金具的作用接续金具的作用接续金具除承受导线或避雷线的张力作用外，大部分接续金具还要传导与导线相同的电气负荷.(五五)保护金具保护金具（机械或电气类）保护金具的作用保护金具的作用改善或保护导线以及绝缘子金具串的机械与电气工作条件的金具。保护金具的种类保护金具的种类一、机械保护金具 （1）防微风振动金具 （2）间隔棒 （3）防舞动金具二、电气保护金具 可以减少振动的振幅，从而减少导线的振动。在架空线路运行期间，由于受到风力的作用，在导线（包括地线）的背风面产生涡流。在一定的条件下，导线会产生周期性的振荡。导线的振动危害性很大，除了引起导线断股外，还可能使金具配件磨损、松动，造成杆塔的损坏。微风振动是导线振动的主要形式，国内普遍安装防振锤等来达到防振的目的。如果选用设计正确的防振锤，一般可以使架空导线的振动应力减少90%以上。防振锤及重锤防振锤及重锤防振锤的作用防振锤的作用重锤的作用重锤的作用可以抑制悬垂绝缘子串或跳线绝缘子串摇摆过大、直线杆塔上导线和避雷线被上拔。间隔棒间隔棒间隔棒的作用间隔棒的作用安装在分裂导线上固定和保持各分裂导线间的间距，作用是防止导线之间的鞭击，抑止微风振动，抑止次档距震荡。均压环均压环:用来均匀绝缘子上电压分布的环，以使绝缘子每片承受的电压基本均匀。屏蔽环屏蔽环:用来降低金具上电晕强度的环称为屏蔽环。预绞丝护线条预绞丝护线条:包缠在线夹处导线外面的条状金具。其它保护金具其它保护金具防振锤及护线条防振锤及护线条螺旋减振器螺旋减振器 防晕环防晕环 均压环、屏蔽环、招弧角均压环、屏蔽环、招弧角均压环均压环保护金具认识保护金具认识（六）拉线金具（六）拉线金具拉线金具的作用拉线金具的作用由杆塔至地锚之间连接、固定、调整和保护拉线的金属器件，用于拉线的连接和承受拉力之用。主要用于拉线杆塔拉线的紧固、调整和连接，可分为紧线、调节及连接三类。如图所示为可调式UT型线夹，利用该线夹可调节拉线的松紧；可调式U型螺丝，可以调节拉线的松紧；楔子可以与线夹本体固定拉线。（a）楔形线夹 （b）可调式UT型线夹（c）U形挂环金具相关图片欣赏金具相关图片欣赏1金具相关图片欣赏金具相关图片欣赏2金具相关图片欣赏金具相关图片欣赏3金具相关图片欣赏金具相关图片欣赏4金具相关图片欣赏金具相关图片欣赏5作业及要求作业及要求1、记忆常用主要连接金具、记忆常用主要连接金具的主要技术参数的主要技术参数2、能够根据金具的型号确、能够根据金具的型号确定正确的挂点形式定正确的挂点形式3、能够因金具与挂点不适、能够因金具与挂点不适而出解决方案而出解决方案4、对够在设计整条线路时、对够在设计整条线路时出金具类统计方案出金具类统计方案5、能够判断金具是否适合、能够判断金具是否适合于某线路于某线路
