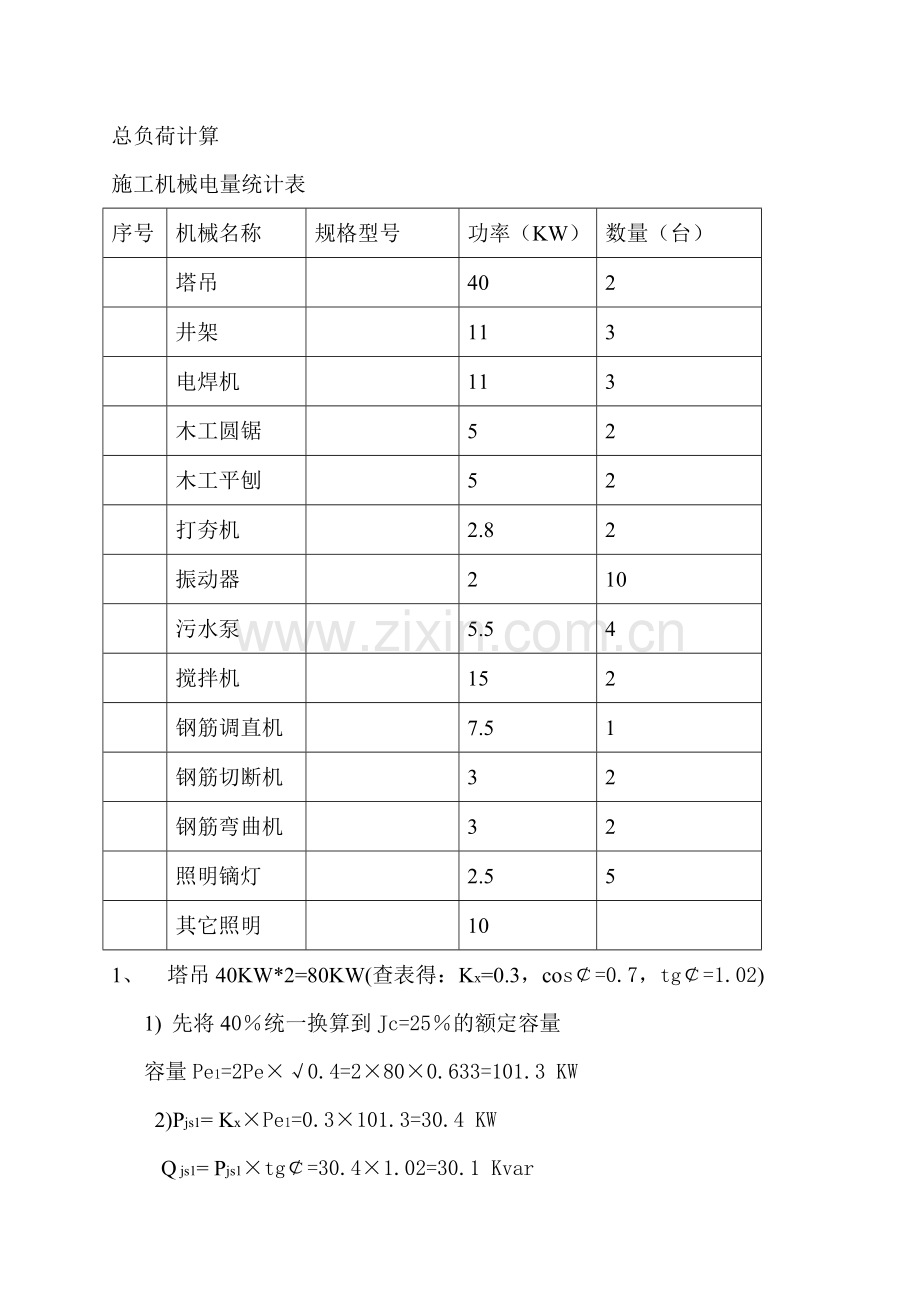

总负荷计算
施工机械电量统计表
序号
机械名称
规格型号
功率（KW）
数量（台）

塔吊

40
2

井架

11
3

电焊机

11
3

木工圆锯

5
2

木工平刨

5
2

打夯机

2.8
2

振动器

2
10

污水泵

5.5
4

搅拌机

15
2

钢筋调直机

7.5
1

钢筋切断机

3
2

钢筋弯曲机

3
2

照明镝灯

2.5
5

其它照明

10

1、 塔吊40KW*2=80KW(查表得：Kx=0.3，cos￠=0.7，tg￠=1.02)
1) 先将40％统一换算到Jc=25％的额定容量
容量Pe1=2Pe×√0.4=2×80×0.633=101.3 KW
2)Pjs1= Kx×Pe1=0.3×101.3=30.4 KW
Q js1= Pjs1×tg￠=30.4×1.02=30.1 Kvar

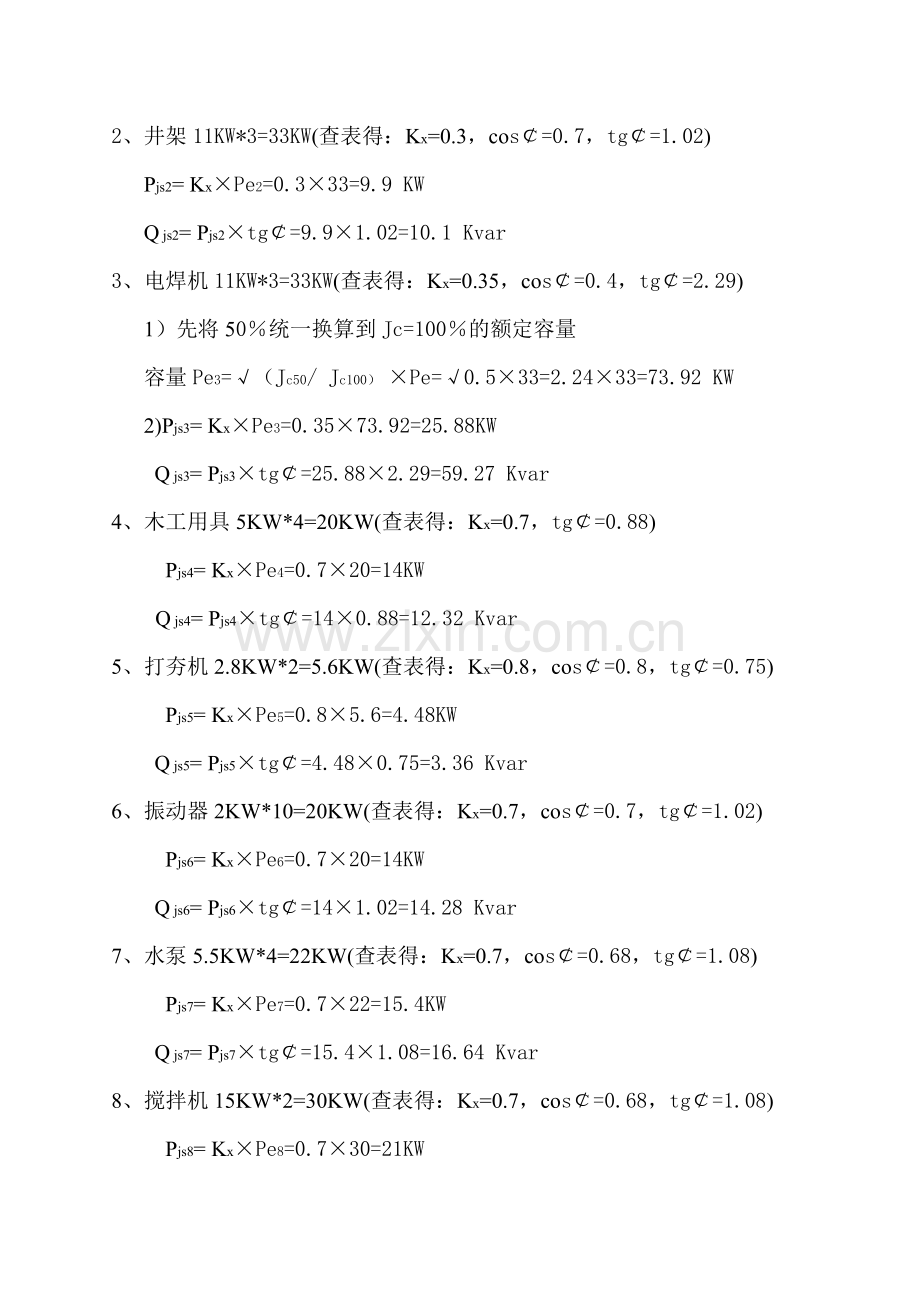

2、井架11KW*3=33KW(查表得：Kx=0.3，cos￠=0.7，tg￠=1.02)
Pjs2= Kx×Pe2=0.3×33=9.9 KW
Q js2= Pjs2×tg￠=9.9×1.02=10.1 Kvar
3、电焊机11KW*3=33KW(查表得：Kx=0.35，cos￠=0.4，tg￠=2.29)
1）先将50％统一换算到Jc=100％的额定容量
容量Pe3=√（Jc50/ Jc100） ×Pe=√0.5×33=2.24×33=73.92 KW
2)Pjs3= Kx×Pe3=0.35×73.92=25.88KW
Q js3= Pjs3×tg￠=25.88×2.29=59.27 Kvar
4、木工用具5KW*4=20KW(查表得：Kx=0.7，tg￠=0.88)
Pjs4= Kx×Pe4=0.7×20=14KW
Q js4= Pjs4×tg￠=14×0.88=12.32 Kvar
5、打夯机2.8KW*2=5.6KW(查表得：Kx=0.8，cos￠=0.8，tg￠=0.75)
Pjs5= Kx×Pe5=0.8×5.6=4.48KW
Q js5= Pjs5×tg￠=4.48×0.75=3.36 Kvar
6、振动器2KW*10=20KW(查表得：Kx=0.7，cos￠=0.7，tg￠=1.02)
Pjs6= Kx×Pe6=0.7×20=14KW
Q js6= Pjs6×tg￠=14×1.02=14.28 Kvar
7、水泵5.5KW*4=22KW(查表得：Kx=0.7，cos￠=0.68，tg￠=1.08)
Pjs7= Kx×Pe7=0.7×22=15.4KW
Q js7= Pjs7×tg￠=15.4×1.08=16.64 Kvar
8、搅拌机15KW*2=30KW(查表得：Kx=0.7，cos￠=0.68，tg￠=1.08)
Pjs8= Kx×Pe8=0.7×30=21KW
Q js8= Pjs8×tg￠=21×1.08=22.68 Kvar
9、钢筋机械(查表得：Kx=0.7，cos￠=0.68，tg￠=1.08)
钢筋调直机7.5KW*1=7.5KW
钢筋切断机3KW*2=6KW
钢筋弯曲机3KW*2=6KW
Pjs9= Kx×Pe9=0.7×（7.5+6+6）=13.65KW
Q js9= Pjs9×tg￠=13.65×1.08=14.75 Kvar
10、照明镝灯2.5KW*5=12.5KW(查表得：Kx=0.8，cos￠=0.52，tg￠=1.6)
Pjs10= Kx×Pe10=0.8×12.5=10KW
Q js10= Pjs10×tg￠=10×1.6=16 Kvar
11、其它照明10KW(查表得：Kx=0.8，cos￠=0.52，tg￠=0.6)
Pjs11= Kx×Pe11=0.8×10=8KW
Q js11= Pjs11×tg￠=8×0.6=4.8Kvar
12、1）总的有功功率
Pjs= Kx×ΣPe
Pjs=0.9×（30.4+9.9+25.88+14+4.48+14+15.4+21+13.65+10+8）=166.71KW
2)总的无功功率
Q js= Kx×ΣPe
=0.9×（30.1+10.1+59.27+12.32+3.36+14.28+16.64+22.68+
14.75+16+4.8）=204.3Kvar
3）总的视在功率
S js=√(Pjs²+ Q js²)=√(166.71²+204.3²)=263.69KVA
13、总的计算电流计算
I js= S js/(√3×Ue)=263.69/(1.732*0.38)=400.65A
