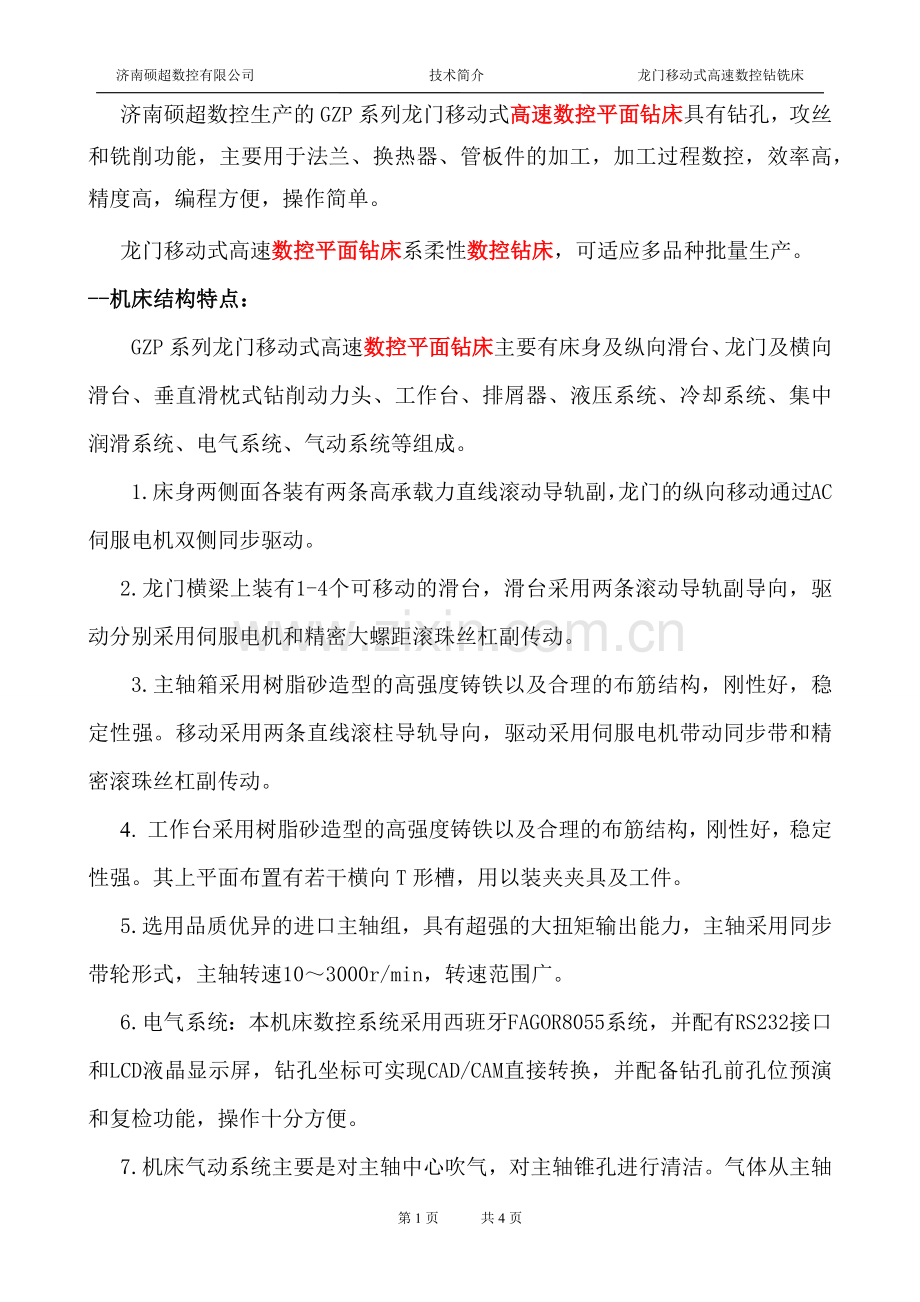

济南硕超数控有限公司 技术简介 龙门移动式高速数控钻铣床

济南硕超数控生产的GZP系列龙门移动式高速数控平面钻床具有钻孔，攻丝和铣削功能，主要用于法兰、换热器、管板件的加工，加工过程数控，效率高，精度高，编程方便，操作简单。
龙门移动式高速数控平面钻床系柔性数控钻床，可适应多品种批量生产。
--机床结构特点：
GZP系列龙门移动式高速数控平面钻床主要有床身及纵向滑台、龙门及横向滑台、垂直滑枕式钻削动力头、工作台、排屑器、液压系统、冷却系统、集中润滑系统、电气系统、气动系统等组成。
1.床身两侧面各装有两条高承载力直线滚动导轨副，龙门的纵向移动通过AC伺服电机双侧同步驱动。
2.龙门横梁上装有1-4个可移动的滑台，滑台采用两条滚动导轨副导向，驱动分别采用伺服电机和精密大螺距滚珠丝杠副传动。
3.主轴箱采用树脂砂造型的高强度铸铁以及合理的布筋结构，刚性好，稳定性强。移动采用两条直线滚柱导轨导向，驱动采用伺服电机带动同步带和精密滚珠丝杠副传动。
4. 工作台采用树脂砂造型的高强度铸铁以及合理的布筋结构，刚性好，稳定性强。其上平面布置有若干横向T形槽，用以装夹夹具及工件。
5.选用品质优异的进口主轴组，具有超强的大扭矩输出能力，主轴采用同步带轮形式，主轴转速10～3000r/min，转速范围广。
6.电气系统：本机床数控系统采用西班牙FAGOR8055系统，并配有RS232接口和LCD液晶显示屏，钻孔坐标可实现CAD/CAM直接转换，并配备钻孔前孔位预演和复检功能，操作十分方便。

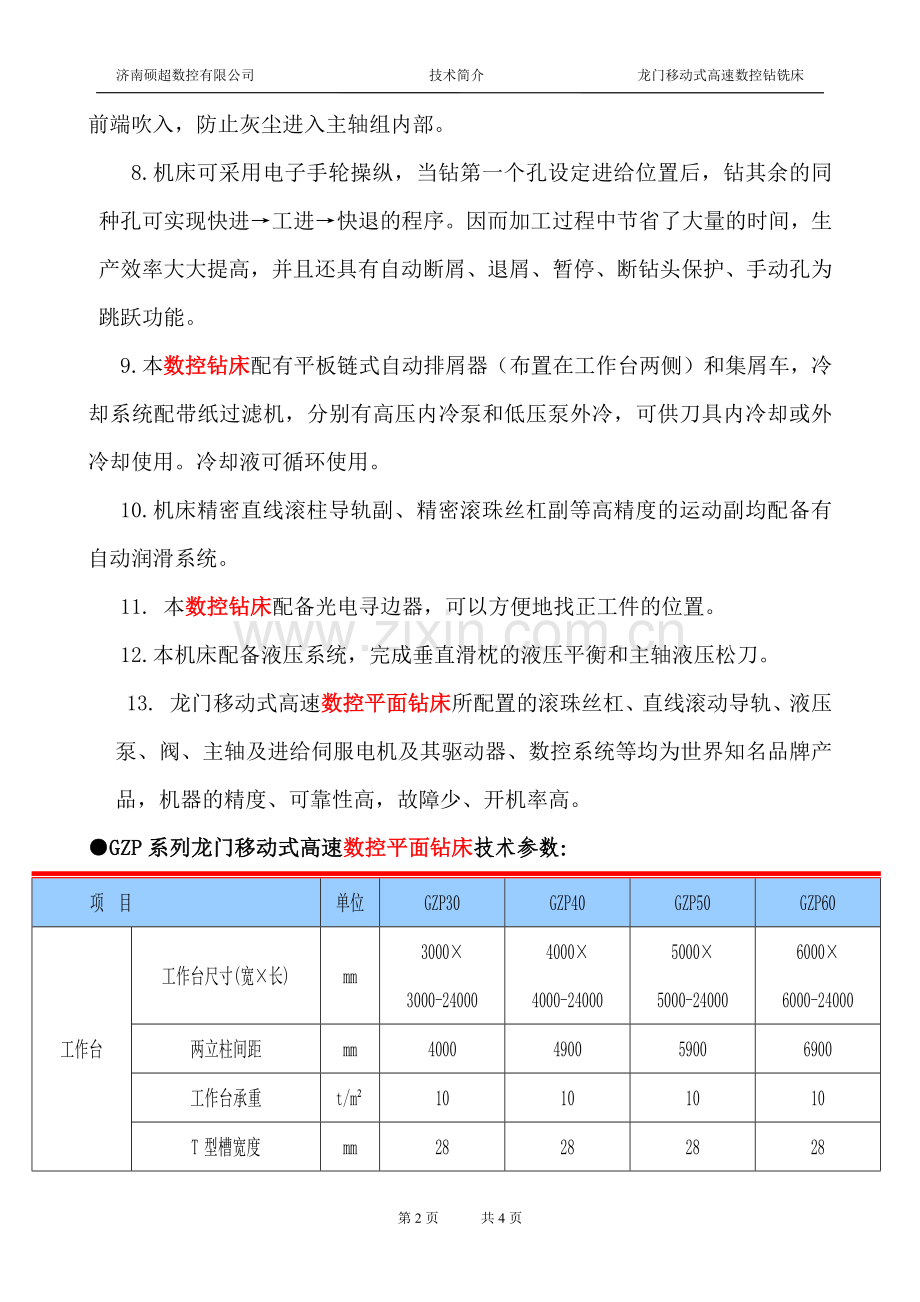

7.机床气动系统主要是对主轴中心吹气，对主轴锥孔进行清洁。气体从主轴前端吹入，防止灰尘进入主轴组内部。
8.机床可采用电子手轮操纵，当钻第一个孔设定进给位置后，钻其余的同种孔可实现快进→工进→快退的程序。因而加工过程中节省了大量的时间，生产效率大大提高，并且还具有自动断屑、退屑、暂停、断钻头保护、手动孔为跳跃功能。
9.本数控钻床配有平板链式自动排屑器（布置在工作台两侧）和集屑车，冷却系统配带纸过滤机，分别有高压内冷泵和低压泵外冷，可供刀具内冷却或外冷却使用。冷却液可循环使用。
10.机床精密直线滚柱导轨副、精密滚珠丝杠副等高精度的运动副均配备有自动润滑系统。
11. 本数控钻床配备光电寻边器，可以方便地找正工件的位置。
12.本机床配备液压系统，完成垂直滑枕的液压平衡和主轴液压松刀。
13. 龙门移动式高速数控平面钻床所配置的滚珠丝杠、直线滚动导轨、液压泵、阀、主轴及进给伺服电机及其驱动器、数控系统等均为世界知名品牌产品，机器的精度、可靠性高，故障少、开机率高。
●GZP系列龙门移动式高速数控平面钻床技术参数：
项 目
单位
GZP30
GZP40
GZP50
GZP60
工作台
工作台尺寸(宽×长)
mm
3000×3000-24000
4000×4000-24000
5000×5000-24000
6000×6000-24000
两立柱间距
mm
4000
4900
5900
6900
工作台承重
t/m²
10
10
10
10
T型槽宽度
mm
28
28
28
28
垂直滑枕式
动力头
数量
个
2标配
2标配
2标配
2标配
主轴锥孔

BT50
BT50
BT50
BT50
最大钻孔直径
mm
φ60
φ60
φ60
φ60
钻孔深度/钻孔直径

≤5（硬质合金钻头）
≤5（硬质合金钻头）
≤5（硬质合金钻头）
≤5（硬质合金钻头）
主轴转速
r/min
30—2800标配
30—2800标配
30—2800标配
30—2800标配
主轴伺服电机功率
kW
22/33标配
22/33标配
22/33标配
22/33标配
主轴最大扭矩
Nm
350标配
350标配
350标配
350标配
主轴下端面到工作台面距离
mm
300-800标配
300-800标配
300-800标配
300-800标配
龙门纵向移动
（X轴）
最大行程
mm
3000-24000
4000-24000
5000-24000
6000-24000
X轴移动速度
m/min
0-10
0-10
0-10
0-10
X轴伺服电机功率/扭矩
kW/Nm
3/28.4
3/28.4
3/28.4
3/28.4
动力头横向移动（Y轴）
最大行程
mm
3000
4000
5000
6000
Y轴移动速度
m/min
0-10
0-10
0-10
0-10
Y轴伺服电机功率/扭矩
kW/Nm
3/28.4
3/28.4
3/28.4
3/28.4
垂直滑枕进给运动（Z轴）

行程
mm
500
500
500
500
Z轴进给速度
m/min
0-5
0-5
0-5
0-5
Z轴伺服电机功率/扭矩
kW/Nm
3/28.4
3/28.4
3/28.4
3/28.4
定位精度
X轴
mm
0.06/2000
0.06/2000
0.06/2000
0.06/2000
带光栅0.03/2000
带光栅0.03/2000
带光栅0.03/2000
带光栅0.03/2000
Y轴
mm
0.08/全长
0.08/全长
0.1/全长
0.1/全长
带光栅0.04/全长
带光栅0.04/全长
带光栅0.05/全长
带光栅0.05/全长
重复定位精度

X轴
mm
0.03/2000
0.03/2000
0.03/2000
0.03/2000
带光栅0.015/2000
带光栅0.015/2000
带光栅0.015/2000
带光栅0.015/2000
Y轴
mm
0.04/全长
0.04/全长
0.05/全长
0.05/全长
带光栅0.02/全长
带光栅0.02/全长
带光栅0.025/全长
带光栅0.025/全长
液压系统

液压泵压力
MPa
6.5
液压泵流量
L/min
25
液压泵电机功率
kW
3
排屑
排屑器型式

平板链式Plate chain type
排屑器数量
个
2
排屑速度
m/min
1
排屑器电机功率
kW
2X0.75
冷却
内冷水泵电机功率
kW
2×3
外冷水泵电机功率
kW
0.75
自动润滑系统
润滑压力
MPa
2
润滑点注油量
mL
0.1
电气系统
数控系统

FAGOR8055
数控轴数

6
电机总功率
kW
约90
●GZP系列龙门移动式高速数控平面钻床产品优势：
1. 机床的动力头主轴采用BT50内冷刚性精密主轴，可使用硬质合金内冷刀具，精度高，效率高。并配备液压打刀缸，装卸刀具极为方便。主轴由大功率主轴电机进行驱动，主轴转速30～3000r/min，转速范围广。
2.机床床身、工作台、动力头采用树脂砂造型的高强度铸铁以及合理的布筋结构，刚性好，稳定性强。
3. 机床通过有限元分析计算后优化设计，提高了机床刚性使机床既可以进行钻孔加工又可实现铣削和刚性攻丝加工。
4. 数控采用西班牙FAGOR8055或德国西门子840D控制，并配备上位计算机以方便工件加工程序的存储与输入，操作简便。
5. 机床配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器 等，均为国内外知名厂家供货,开机故障少。
