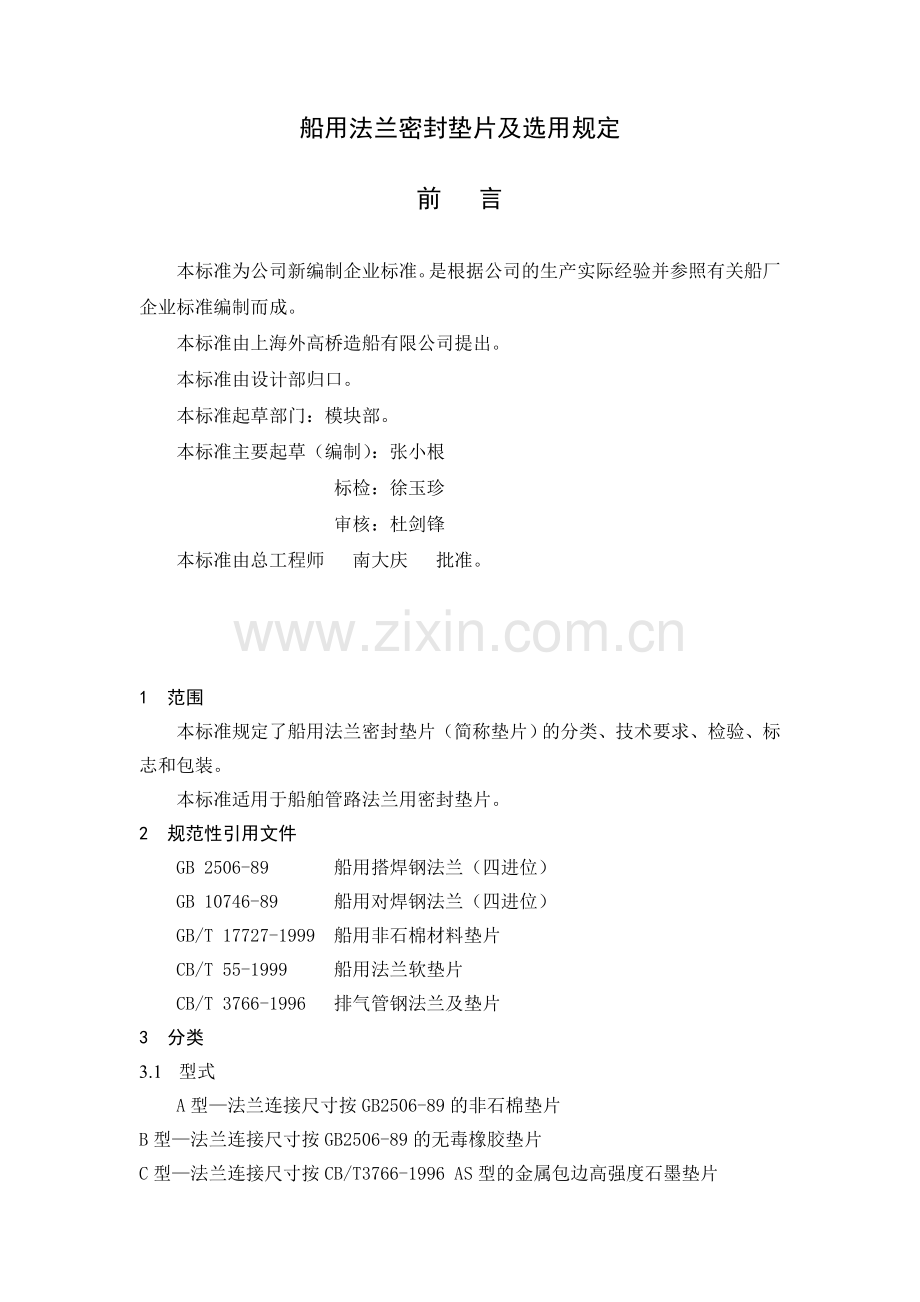

船用法兰密封垫片及选用规定
前 言
本标准为公司新编制企业标准。是根据公司的生产实际经验并参照有关船厂企业标准编制而成。
本标准由上海外高桥造船有限公司提出。
本标准由设计部归口。
本标准起草部门：模块部。
本标准主要起草（编制）：张小根
标检：徐玉珍
审核：杜剑锋
本标准由总工程师 南大庆 批准。

1 范围
本标准规定了船用法兰密封垫片（简称垫片）的分类、技术要求、检验、标志和包装。
本标准适用于船舶管路法兰用密封垫片。
2 规范性引用文件
GB 2506-89 船用搭焊钢法兰（四进位）
GB 10746-89 船用对焊钢法兰（四进位）
GB/T 17727-1999 船用非石棉材料垫片
CB/T 55-1999 船用法兰软垫片
CB/T 3766-1996 排气管钢法兰及垫片
3 分类
3.1 型式
A型—法兰连接尺寸按GB2506-89的非石棉垫片
B型—法兰连接尺寸按GB2506-89的无毒橡胶垫片
C型—法兰连接尺寸按CB/T3766-1996 AS型的金属包边高强度石墨垫片
D-Ⅰ型—法兰连接尺寸按GB10746-89带内外环金属缠绕石墨垫片
D-Ⅱ型—法兰连接尺寸按GB10746-89带外环金属缠绕石墨垫片
D-Ⅲ型—法兰连接尺寸按GB10746-89带内环金属缠绕石墨垫片

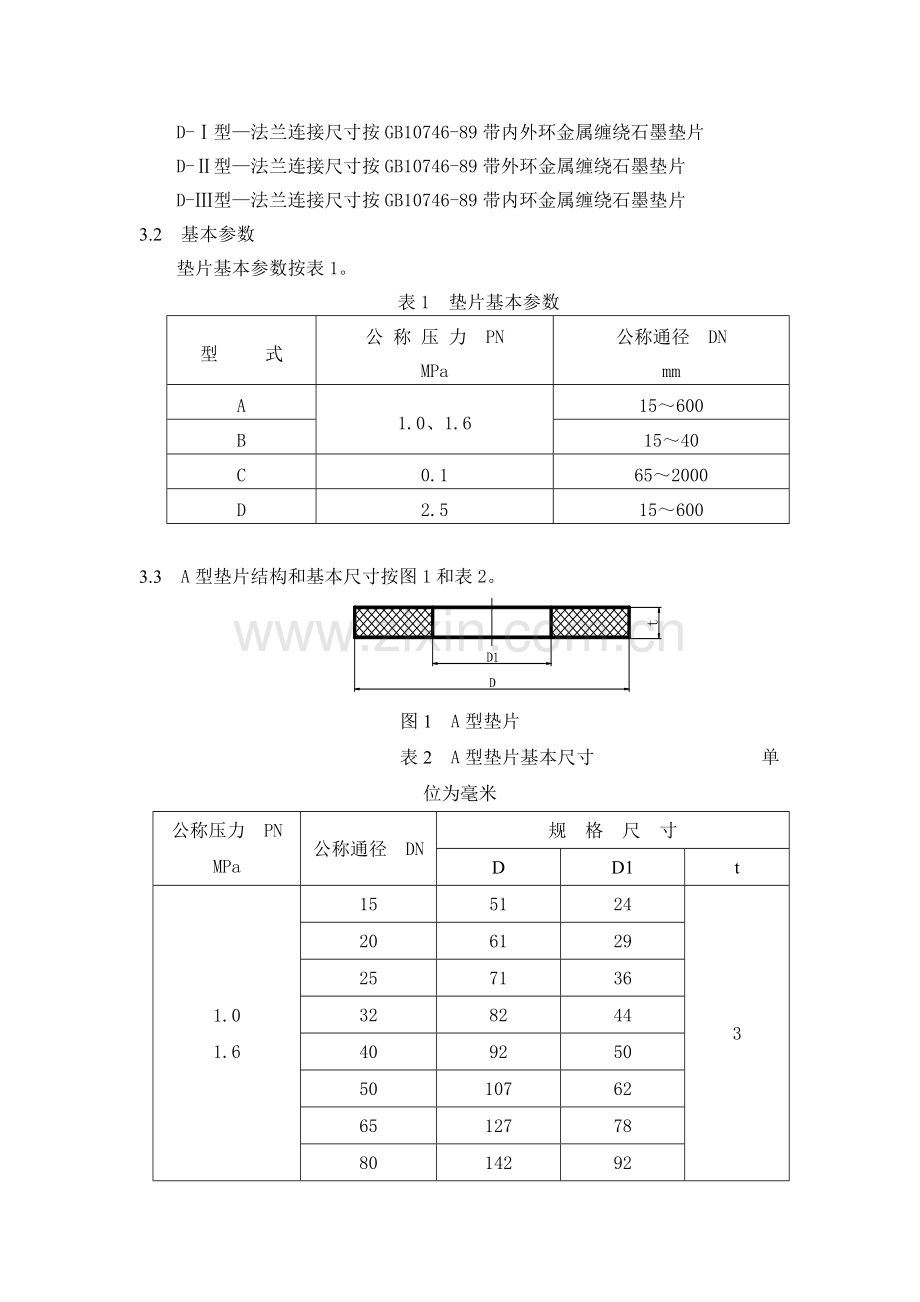

3.2 基本参数
垫片基本参数按表1。
表1 垫片基本参数
型 式
公 称 压 力 PN
MPa
公称通径 DN
mm
A
1.0、1.6
15～600
B
15～40
C
0.1
65～2000
D
2.5
15～600

3.3 A型垫片结构和基本尺寸按图1和表2。

图1 A型垫片
表2 A型垫片基本尺寸 单位为毫米
公称压力 PN
MPa
公称通径 DN
规 格 尺 寸
D
D1
t
1.0
1.6
15
51
24
3
20
61
29
25
71
36
32
82
44
40
92
50
50
107
62
65
127
78
80
142
92
100
162
117
125
192
143
150
216
172
4
1.0
200
273
224
250
328
279
300
378
330
350
438
380
400
489
428
450
539
490
500
592
532
600
696
632
3.4 B型垫片结构和基本尺寸按图2和表3。

图2 B型垫片
表3 B型垫片基本尺寸 单位为毫米
公称压力 PN
MPa
公称通径 DN
规 格 尺 寸
D
D1
1.0
1.6
15
50
24
20
60
29
25
70
36
32
81
44
40
91
50

3.5 C型垫片结构和基本尺寸按图3和表4。

图3 C型垫片

表4 C型垫片基本尺寸 单位为毫米
公称压力 PN
MPa
公称通径 DN
规 格 尺 寸
D
D1
0.1
65
114
78
80
134
91
100
150
116
150
205
170
200
260
222
250
316
277
300
372
327
350
422
381
400
472
430
450
526
485
500
576
535
600
677
614
700
782
715
800
888
817
900
988
918
1000
1088
1020
1100
1188
1122
1200
1288
1223
1500
1598
1524
1600
1698
1625
1700
1798
1728
1800
1898
1825
1900
1998
1925
2000
2098
2025

3.6 D-Ⅰ、D-Ⅱ、D-Ⅲ型垫片结构和基本尺寸按图4和表5。

D-Ⅰ—内外环
D-Ⅱ—外环
D-Ⅲ—内环

图4 D型垫片
表5 D-Ⅰ、D-Ⅱ、D-Ⅲ型垫片基本尺寸 单位为毫米
公称压力 PN
MPa
公称通径 DN
规 格 尺 寸
D
D1
D2
2.5
15
50
30
22
20
60
36
28
25
70
43
35
32
82
51
43
40
92
57
49
50
107
71
61
65
127
87
77　
80
142
100
90　
100
168
125
115　
125
194
157
141　
150
224
185
169　
200
284
236
220　
250
340
287
274　
300
400
340
326　
350
456
372
362　
400
514
440
426　
450
562
500
480　
500
619
550
530　
600
729
650
630
注：G—金属环材质为碳钢镀锌；N—金属环材质为不锈钢。
3.7 标记示例
公称压力为2.5 MPa，公称通径为250mm，法兰连接尺寸按GB10746－89带碳钢镀锌内外环金属缠绕石墨垫片：
垫片 D-Ⅰ25250G Q/SWS 34—013—2003
公称压力为2.5 MPa，公称通径为50mm，法兰连接尺寸按GB10746－89带不锈钢内环金属缠绕石墨垫片：
垫片 D-Ⅲ25050N Q/SWS 34—013—2003
公称压力为1.0 、1.6MPa，公称通径为150mm，法兰连接尺寸按CB2506-89非石棉垫片：
垫片 A16150 Q/SWS 34—013—2003
4 技术要求
4.1 垫片材料及适用介质按表6。
表6 垫片材料及适用介质
型号
公称压力PN
MPa
公称通径DN
㎜
材 料
适 用 介 质
A
1.0、1.6
15~600
非石棉
海水、污水、冷却淡水、透气测量燃油、柴油、滑油、液压油、给水、蒸汽、消防水、机舱CO2、甲板液压管（高压管除外）、压缩空气、控制空气、生活淡水
B
15~40
无毒橡胶
饮用水
C
0.1
65~2000
金属包边高强度石墨
排气系统
D
2.5
15~600
金属缠绕石墨
液化热油、天然气CO2、压缩空气系统、高压消防水、锅炉给排水、蒸汽

4.2 垫片的表面应光滑，不应有裂缝、气泡、杂质和其它对使用有影响的缺陷。
4.3 垫片经强度和密封试验后，不得有渗漏现象。
4.4 垫片的物理性能按GB/T17727-1999、CB/T55-1999的要求。
4.5 垫片选用规定
4.5.1 按系统公称压力及介质准确选用垫片。
4.5.2 垫片选用原则上压力级高的可替代压力级低的,材质上非石棉可替代橡胶垫片。
4.5.3 舷侧接管用的垫片应采用非石棉垫片。
5 检验
垫片应由制造厂质量部门验收，并出具合格证书。
6 标志和包装
6.1 垫片应标有本标准型号、标准号。
6.2 垫片应分别按不同型号、规格，用防潮纸包装后装箱。
