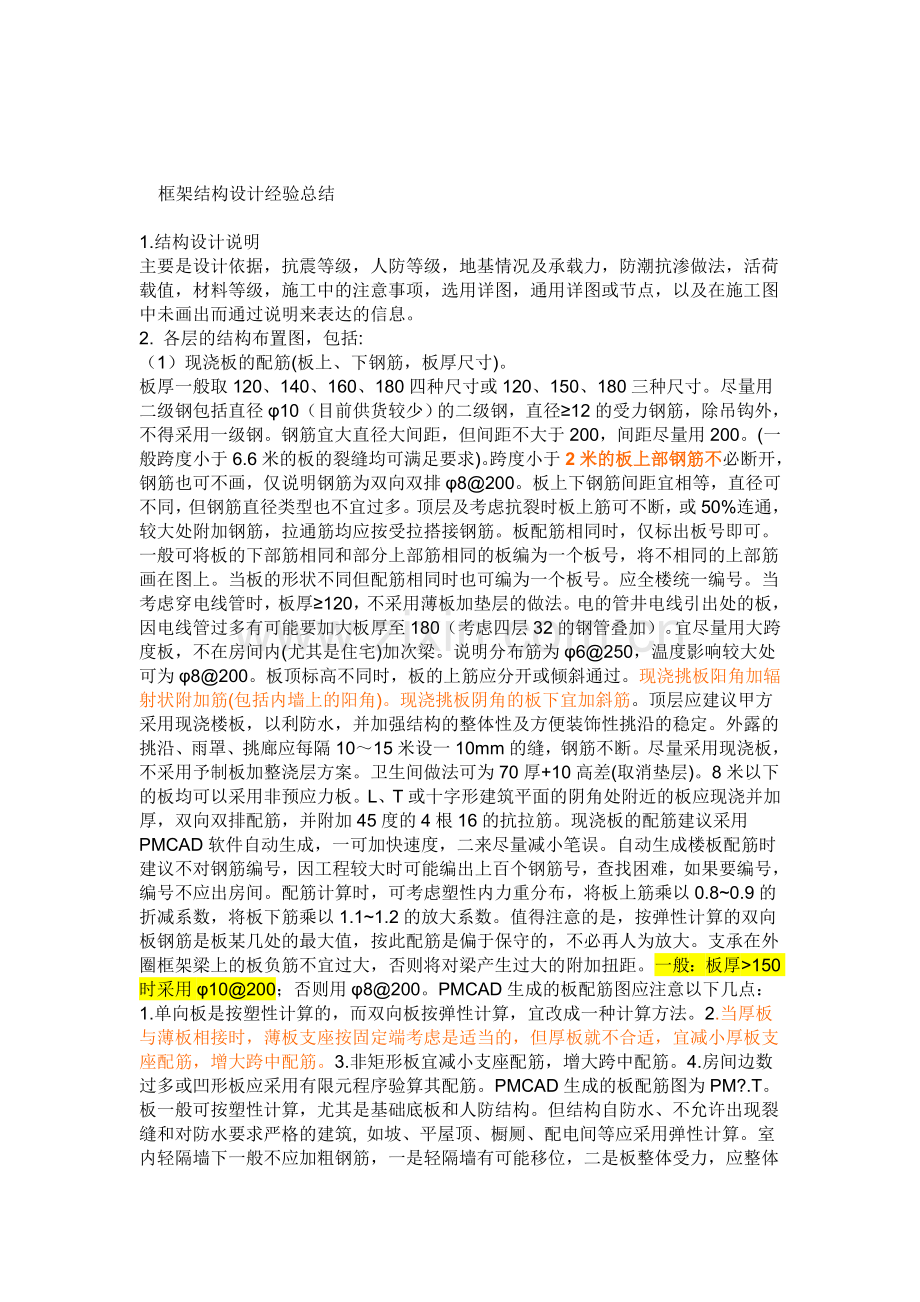

　框架结构设计经验总结

1.结构设计说明
主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
2. 各层的结构布置图，包括:
（1）现浇板的配筋(板上、下钢筋，板厚尺寸)。
板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>150时采用φ10@200；否则用φ8@200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。3.非矩形板宜减小支座配筋，增大跨中配筋。4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD生成的板配筋图为PM?.T。板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋。

(3).关于过梁布置及轻隔墙。
现在框架填充墙一般为轻墙，过梁一般不采用预制混凝土过梁，而是现浇梁带。应注明采用的轻墙的做法及图集，如北京地区的京94SJ19，并注明过梁的补充筋。当过梁与柱或构造柱相接时，柱应甩筋，过梁现浇。不建议采用加气混凝土做围护墙，装修难做并不能用在厕所处。

(4).雨蓬、阳台、挑檐布置和其剖面详图。
注意：雨棚和阳台的竖板现浇时，最小厚度应为80，否则难以施工。竖筋应放在板中部。当做双排筋时，高度<900，最小板厚100；高度>900时，最小板厚120。阳台的竖板应尽量现浇，预制挡板的相交处极易裂缝。雨棚和阳台上有斜的装饰板时，板的钢筋放斜板的上面，并通过水平挑板的下部锚入墙体圈梁(即挑板双层布筋)。两侧的封板可采用泰柏板封堵，钢筋与泰柏板的钢丝焊接，不必采用混凝土结构。挑板挑出长度大于2米时宜配置板下构造筋，较长外露挑板（包括竖板）宜配温度筋。挑板内跨板上筋长度应大于等于挑板出挑长度，尤其是挑板端部有集中荷载时。内挑板端部宜加小竖沿，防止清扫时灰尘落下。当顶层阳台的雨搭为无组织排水时，雨搭出挑长度应大于其下阳台出挑长度100，顶层阳台必须设雨搭。挑板配筋应有余地，并应采用大直径大间距钢筋，给工人以下脚的地方，防止踩弯。挑板内跨板跨度较小，跨中可能出现负弯距，应将挑板支座的负筋伸过全跨。挑板端部板上筋通常兜一圈向上，但当钢筋直径大于等于12时是难以施工的，应另加筋。

(5).楼梯布置。
采用X型斜线表示楼梯间，并注明楼梯间另详。尽量用板式楼梯，方便设计及施工，也较美观。
(6).板顶标高。可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。
(7).梁布置及其编号，应按层编号，如L-1-XX，1指1层，XX为梁的编号。柱布置及编号。
(8).板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋
附加筋不必一定锚入板支座，从洞边锚入La即可。板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇筑。未浇筑前应采取有效支承措施。住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。板适当加厚, 洞边加暗梁。
(9).屋面上人孔、通气孔位置及详图。
(10).在平面图上不能表达清楚的细节要加剖面，可在建筑墙体剖面做法的基础上，对应画结构详图。

3. 基础平面图及详图:
(1).在柱下扩展基础宽度较宽(大于4米)或地基不均匀及地基较软时宜采用柱下条基。并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。
(2).当基础下有防空洞或枯井等时，可做一大厚板将其跨过。
(3).混凝土基础下应做垫层。当有防水层时，应考虑防水层厚度。
(4).建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。地下室底板，当地基承载力满足设计要求时，可不再外伸以利于防水。每隔30~40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。设置地下室可降低地基的附加应力，提高地基的承载力(尤其是在周围有建筑时有用)，减少地震作用对上部结构的影响。不应设局部地下室，且地下室应有相同的埋深。可在筏板区格中间挖空垫聚苯来调整高低层的不均匀沉降。
(5).地下室外墙为混凝土时，相应的楼层处梁和基础梁可取消。
(6).抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。但沉降缝两侧墙体基础一定要分开。
(7).新建建筑物基础不宜深于周围已有基础。如深于原有基础，其基础间的净距应不少于基础之间的高差的1.5至2倍，否则应打抗滑移桩，防止原有建筑的破坏。建筑层数相差较大时，应在层数较低的基础方格中心的区域内垫焦碴来调整基底附加应力。
(8).独立基础偏心不能过大，必要时可与相近的柱做成柱下条基。柱下条形基础的底板偏心不能过大，必要时可作成三面支承一面自由板(类似筏基中间开洞)。两根柱的柱下条基的荷载重心和基础底版的形心宜重合，基础底板可做成梯形或台阶形，或调整挑梁两端的出挑长度。
(9).采用独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。独立基础是介于钢筋混凝土和素混凝土之间的结构。面积不大的独立基础宜采用锥型基础，方便施工。
(10).独立基础的拉梁宜通长配筋，其下应垫焦碴。拉梁顶标高宜较高，否则底层墙体过高。
(11).底层内隔墙一般不用做基础，可将地面的混凝土垫层局部加厚。
(12).考虑到一般建筑沉降为锅底形、结构的整体弯曲和上部结构和基础的协同作用，顶、底板钢筋应拉通(多层的负筋可截断1/2或1/3)，且纵向基础梁的底筋也应拉通。
(13).基础平面图上应加指北针。
(14).基础底板混凝土不宜大于C30，一是没用，二是容易出现裂缝。
(15).可用JCCAD软件自动生成基础布置和基础详图。生成的基础平面图名为JCPM.T，生成的基础详图名为JCXT?.T。
(16).基础底面积不应因地震附加力而过分加大，否则地震下安全了而常规情况下反而沉降差异较大，本末倒置。
请参照《建筑地基基础设计规范GBJ7-89》和各地方的地基基础规程。

4. 暖沟图及基础留洞图:
(1).沟盖板在遇到电线管时下降(500)，室外暖沟上一般有400厚的覆土。
(2).注明暖沟两侧墙体的厚度及材料作法。暖沟较深时应验算强度。
(3).洞口大于400时应加过梁，暖沟应加通气孔。
(4).基础埋深较浅时暖沟入口底及基础留洞有可能比基础还低，此时基础应局部降低。
(5).湿陷性黄土地区或膨胀土地区暖沟做法不同于一般地区。应按湿陷性黄土地区或膨胀土地区的特殊要求设计。
(6).暖沟一般做成1200宽，1000的在维修时偏小。

5. 楼梯详图:
(1).应注意：梯梁至下面的梯板高度是否够，以免碰头，尤其是建筑入口处。
(2).梯段高度高差不宜大于20，以免易摔跤
(3).两倍的梯段高度加梯段长度约等于600。幼儿园楼梯踏步宜120高。
(4).楼梯折板、折梁阴角在下时纵筋应断开，并锚入受压区内La，折梁还应加附加箍筋
(5).楼梯的建筑做法一般与楼面做法不同，注意楼梯板标高与楼面板的衔接。
(6).楼梯梯段板计算方法：当休息平台板厚为80～100，梯段板厚100～130，梯段板跨度小于4米时，应采用1/10的计算系数，并上下配筋相同；当休息平台板厚为80～100，梯段板厚160～200，梯段板跨度约6米左右时，应采用1/8的计算系数，板上配筋可取跨中的1/3～1/4，并且不得过大。此两种计算方法是偏于保守的。任何时候休息平台与梯段板平行方向的上筋均应拉通，并应与梯段板的配筋相应。梯段板板厚一般取1/25~1/30跨度。
(7).注意当板式楼梯跨度大于5米时，挠度不容易满足。应注明加大反拱或增大配筋。
(8).当休息平台板为悬挑板时，其内部的楼梯梯段板负筋应大于休息平台板的板上筋，长度也应大于平台板筋。
(9).楼层处的休息平台板的配筋应与楼层板统一考虑配筋，主要是板的负筋。

6. 梁详图:
(1).梁上有次梁处(包括挑梁端部)应附加箍筋和吊筋，宜优先采用附加箍筋。梁上小柱和水箱下, 架在板上的梁, 不必加附加筋。可在结构设计总说明处画一节点，有次梁处两侧各加三根主梁箍筋，荷载较大处详施工图。
(2).当外部梁跨度相差不大时，梁高宜等高，尤其是外部的框架梁。当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。外部框架梁尽量做成外皮与柱外皮齐平。梁也可偏出柱边一较小尺寸。梁与柱的偏心可大于1/4柱宽，并宜小于1/3柱宽。
(3).折梁阴角在下时纵筋应断开，并锚入受压区内La，还应加附加箍筋
(4).梁上有次梁时，应避免次梁搭接在主梁的支座附近，否则应考虑由次梁引起的主梁抗扭，或增加构造抗扭纵筋和箍筋。（此条是从弹性计算角度出发）。当采用现浇板时，抗扭问题并不严重。
(5).原则上梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。箍筋按规定在梁端头加密。布筋时应将纵筋等距，箍筋肢距可不等。小断面的连续梁或框架梁，上、下部纵筋均应采用同直径的，尽量不在支座搭接。
(6).端部与框架梁相交或弹性支承在墙体上的次梁，梁端支座可按简支考虑，但梁端箍筋应加密。
(7).考虑抗扭的梁，纵筋间距不应大于300和梁宽，即要求加腰筋，并且纵筋和腰筋锚入支座内La。箍筋要求同抗震设防时的要求。
(8).反梁的板吊在梁底下，板荷载宜由箍筋承受，或适当增大箍筋。梁支承偏心布置的墙时宜做下挑沿。
(9).挑梁宜作成等截面(大挑梁外露者除外)。与挑板不同，挑梁的自重占总荷载的比例很小，作成变截面不能有效减轻自重。变截面挑梁的箍筋，每个都不一样，难以施工。变截面梁的挠度也大于等截面梁。挑梁端部有次梁时，注意要附加箍筋或吊筋。一般挑梁根部不必附加斜筋，除非受剪承载力不足。对于大挑梁，梁的下部宜配置受压钢筋以减小挠度。挑梁配筋应留有余地。
(10).梁上开洞时，不但要计算洞口加筋，更应验算梁洞口下偏拉部分的裂缝宽度。梁从构造上能保证不发生冲切破坏和斜截面受弯破坏。
(11).梁净高大于500时，宜加腰筋，间距200，否则易出现垂直裂缝。
(12).挑梁出挑长度小于梁高时，应按牛腿计算或按深梁构造配筋。
(13).尽量避免长高比小于4的短梁，采用时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。
(14).扁梁宽度不必过大，只要钢筋能正常摆下及受剪满足即可。因为在挠度计算时，梁宽对刚度影响不大，加宽一倍，挠度减小20%左右。相对来讲，增大钢筋更经济，钢筋加大一倍，挠度减小60%左右，同时梁的上筋应大部分通长布置，以减小混凝土徐变对挠度的增大，如果上筋不小于下筋，挠度减小20%。
(15).框架梁高取1/10~1/15跨度，扁梁宽可取到柱宽的两倍。扁梁的箍筋应延伸至另一方向的梁边。
(16).当一宽框架梁托两排间距较小的柱时，可加一刚性挑梁，两个柱支承在刚性挑梁的端头。
(17).梁宽大于350时，应采用四肢箍。

7. 柱详图：
(1).地上为圆柱时，地下部分应改为方柱，方便施工。圆柱纵筋根数最少为8根，箍筋用螺旋箍，并注明端部应有一圈半的水平段。方柱箍筋应使用井字箍，并按规范加密。角柱、楼梯间柱应增大纵筋并全柱高加密箍筋。幼儿园不宜用方柱。
(2).原则上柱的纵筋宜大直径大间距，但间距不宜大于200。
(3).柱内埋管，由于梁的纵筋锚入柱内，一般情况下仅在柱的四角才有条件埋设较粗的管。管截面面积占柱截面4%以下时，可不必验算。柱内不得穿暖气管。
(4).柱断面不宜小于450X450，混凝土不宜小于C25，否则梁纵筋锚入柱内的水平段不容易满足0.45La的要求，不满足时应加横筋。异型柱结构，梁纵筋一排根数不宜过多，柱端部纵筋不宜过密，否则节点混凝土浇筑困难。当有部分矩形柱部分异型柱时，应注意异型柱的刚度要和矩形柱相接近，不要相差太大。
(5).柱应尽量采用高强度混凝土来满足轴压比的限制，减小断面尺寸。
(6).尽量避免短柱，短柱箍筋应全高加密，短柱纵筋不宜过大。
(7).考虑到竖向地震作用，柱子的轴压比及配筋宜留有余地。
(8).独立柱上或柱的中部（半层处）有挑梁时，挑梁长度应有限制。

在用PKPM软件计算梁柱时，应尽量采用TAT或SATWE三维软件。相对平面框架PK来讲，第一，计算结果更接近实际受力状态，如地震力或风力是按抗侧移刚度分配，而不是按框架的楼面从属面积，还如从框架柱出挑的梁和从次梁出挑的梁，因次梁的支座(框架梁)发生下沉变形，内力重分布，从框架柱出挑的挑梁配筋将较大。第二，快速方便，三维软件整体计算，不必生成单榀框架，再人工归并，可整楼归并。第三，TAT或SATWE还可以进行井式梁的计算，由于PKPM软件计算梁时仅按矩形计算，而井式梁的断面较小，有可能超筋，此时可取出弯距再按Ｔ型梁补充计算，不必直接加大梁高。在绘制施工图时，较大直径的钢筋连接宜用机械连接取代焊接，造价相差不大，但机械连接可靠并易于检查。机械连接接头位置可任意，但一次截断的钢筋不大于50%，接头位置应错开70d。

8. 重点注意或设计原则:
(1).抗震验算时不同的楼盖及布置(整体性)决定了采用刚性、刚柔、柔性理论计算。抗震验算时应特别注意场地土类别。8度超过5层有条件时，尽量加剪力墙，可大大改善结构的抗震性能。框架结构应设计成双向梁柱刚接体系，但也允许部分的框架梁搭在另一框架梁上。应加强垂直地震作用的设计，从震害分析，规范给出的垂直地震作用明显不足。
(2).雨蓬不得从填充墙内出挑。大跨度雨蓬、阳台等处梁应考虑抗扭。考虑抗扭时，扭矩为梁中心线处板的负弯距乘以跨度的一半。
(3).框架梁、柱的混凝土等级宜相差一级。
(4).由于某些原因造成梁或过梁等截面较大时，应验算构件的最小配筋率。
(5).出屋面的楼电梯间不得采用砖混结构。
(6).框架结构中的电梯井壁宜采用粘土砖砌筑，但不能采用砖墙承重。应采用每层的梁承托每层的墙体重量。梯井四角加构造柱，层高较高时宜在门洞上方位置加圈梁。因楼电梯间位置较偏，梯井采用混凝土墙时刚度很大，其它地方不加剪力墙，对梯井和整体结构都十分不利。
(7).建筑长度宜满足伸缩缝要求，否则应采取措施。如：增大配筋率，通长配筋，改善保温，铺设架空层，加后浇带等。
(8).柱子轴压比宜满足规范要求。
(9).当采用井字梁时，梁的自重大于板自重，梁自重不可忽略不计。周边一般加大截面的边梁。
(10).过街楼处的梁上筋应通长，按偏拉构件设计。
(11).电线管集中穿板处，板应验算抗剪强度或开洞形成管井。电线管竖向穿梁处应验算梁的抗剪强度。
(12).构件不得向电梯井内伸出, 否则应验算是否能装下。电梯井处柱可外移或做成L型柱。
(13).验算水箱下、电梯机房及设备下结构强度。水箱不得与主体结构做在一起。
(14).当地下水位很高时，暖沟应做防水。一般可做U型混凝土暖沟，暖气管通过防水套管进入室内暖沟。有地下室时，混凝土应抗渗，等级S6或S8，混凝土等级应大于等于C25，混凝土内应掺入膨胀剂。混凝土外墙应注明水平施工缝做法，一般加金属止水片，较薄的混凝土墙做企口较难。
(15).采用扁梁时，应注意验算变形。
(16).突出屋面的楼电梯间的柱为梁托柱时应向下延伸一层，不宜直接锚入顶层梁内，并且托梁上铁应适当拉通。错层部位应采取加强措施。女儿墙内加构造柱，顶部加压顶。出入口处的女儿墙不管多高，均加构造柱，并应加密。错层处可加一大截面梁，上下层板均锚入此梁。
(17).等基底附加压力时基础沉降并不同。
(18).应避免将大梁穿过较大房间，在住宅中严禁梁穿房间。
(19).当建筑布局很不规则时，结构设计应根据建筑布局做出合理的结构布置，并采取相应的构造措施。如建筑方案为两端较大体量的建筑中间用很小的结构相连时(哑铃状)，此时中间很小的结构的板应按偏拉和偏压考虑。板厚应加厚，并双层配筋。
(20).较大跨度的挑梁下柱子内跨梁传来的荷载将大于梁荷载的一半。挑板道理相同。
(21).挑梁、板的上部筋，伸入顶层支座后水平段即可满足锚固要求时，因钢筋上部均为保护层，应适当增大锚固长度或增加一10d的垂直段。

9.常用轻隔墙(加气块或陶粒)自重(含双面抹灰)：
150墙：1.66，200墙：1.98，250墙：2.30，300墙：2.62 KN/M2。泰柏板：1.10 KN/M2。

10.关于降水问题：
当有地下水时，应在图纸上注明采取降水措施，并采取措施防止周围建筑及构筑物因降水不能正常使用(开裂及下沉)，及何时才能停止降水(通过抗浮计算决定)。

11. 进行框架结构设计时，设计人员还应掌握如下设计规范：
建筑结构荷载规范、抗震规范、混凝土结构设计规范等。并应考虑当地地方性的建筑法规。设计人员应熟悉当地的建筑材料的构成、货源情况、大致造价及当地的习惯做法，设计出经济合理的结构体系。

12. 关于绘图：
(1).一般钢筋粗线宽度为.45, 距边界线1，圆点直径为.6。
(2).应注意墙身剖面、连梁剖面、墙出挑梁的水平筋位置。
(3).注意一、二级钢是否加弯钩，二级钢的断点一般不加45度直钩，除非不能表达清楚。
(4).字高应为2.5,3.5,5,7,10,14, 高宽比：0.8。在图面中，一般英文字高取2.5或3.5, 汉字取3.5或5，在说明处多用7。当多个数字一样时，个数在前，如11X280=3080。
看了汶川地震的一些相关报道，看到许多教学楼倒了，楼房的废墟压埋着许多和我女儿同龄的孩子。我感到心痛。我从上班到现在做过几座教学楼的设计，教学楼由于投资的限制都是砖混的；也做过一些办公楼的设计，框架的居多。框架和砖混的抗震性能相差多少，各位同行想必也都知道！教学楼每座容纳学生都在千人，属人员密集建筑，从汶川地震教训，我想规范上应该提高抗震等级，对结构选型加以限定。同时呼吁加大教育投资，毕竟我每一个人都是从学校走出来的，老百姓也好，官员也好，官员的子女也都在学校读书，把建豪华办公楼和买好车的钱拿一部分给教育，对所有人直接或间接都是有好处的。
　　作为一名建筑设计人员我想从建筑设计方面谈谈我的看法，先大概说一下建筑设计行业，建筑设计大概分为４个专业，建筑学、建筑结构、建筑设备、建筑电器，我是一名建筑结构设计人员就是负责建筑结构本身安全的专业（包括抗风、抗震、结构构件基础、地基、设计计算，还有梁、板、柱配筋、混凝土标号、构件截面设计，总之建筑出现结构安全问题都和我们专业有关，当然超过设计能力使用，地震超过设防能力，施工质量不合格除外）。
　　目前国家对抗震设计非常的重视，我们建筑结构专业所作的工作的基本上是围绕建筑抗震来进行的，从规范规定，到具体工作，到专业审图机构，都有旧体的规定。但教学楼是非常特殊建筑：
　　第一．人员密集，每座教学楼大多容纳十几个班到几十个班，每个班４０～５０名学生，一些重点学校一个班多达７０多名，我们可以算一下一座教学楼有多少学生，500~2000可以算合理的数字吧！还有比这样的人员密度还大的建筑吗？大房间多，每间教室都是50~60平米。而且一座楼里都是这样的房间，从上到下。
　　第二．投资少，目前国家对教育的投资还是比较少的，这一条是最关键的。我在网上见到许多政府办公楼都是很气派的，几乎都是高层，带一大片广场。而用到教学楼总是能省则省。
　　第三．规范规定不严，概念模糊，现行规范仅仅对教学楼等同于一般的建筑有一个简单的看似较高要求，而没有对教学楼从抗震设防分类标准到结构选型到结构的具体荷载取值相应提高。以下是我从现行规范节选对教学楼专门的规定：《建筑抗震设计规范》“7.1.2 多层房屋的层数和高度应符合下列要求：1 一般情况下，房屋的层数和总高度不应超过表7.1.2的规定。2 对医院、教学楼等及横墙较少的多层砌体房屋，总高度应比表7.1.2的规定降低3m，层数相应减少一层；各层横墙很少的多层砌体房屋，还应根据具体情况再适当降低总高度和减少层数。”《建筑工程抗震设防分类标准》“6.0.8 教育建筑中，人数较多的幼儿园、小学的低层教学楼，抗震设防类别应划为乙类。这类房屋采用抗震性能较好的结构类型时，可仍按本地区抗震设防烈度的要求采取抗震措施。”《建筑结构荷载规范》规定教学楼的荷载取值等同于一般的办公楼。
　　第四．对学生的重要性认识不充分，现在的学生是国家的领导者，管理者，建设者，是国家的希望，他们应该在结实宽敞明亮的教室里受好一点的教育。

　　以上几点其实是有相当关联的，现在国家已经加大了教育投入，但是还是不足，相应规范规定就不能相应提高，在具体设计中，由于投资限制结构选型又不能选择好一些的结构类型（中小学教学楼砖混的多，混凝土框架的很少，关于砖混和框架的区别见文章最后），然后是施工因素，暂且不提。这就是说把我们的最重要的财富放到并不结实的房子里面。而且以后这种现状还将继续下去吗？以后地震还会发生，教学楼还会倒，孩子们……我不想说太多了大家看到这里都会明白的。
　　我想说说我的建议，首先建议领导人效仿一下一些发达国家对教育投入的做法，这是领导人的事情，不多说了。其次在建筑规范的角度上提高标准，1.教学楼抗震设防类别应划为乙类，当抗震设防烈度为6～8度时，应符合本地区抗震设防烈度提高一度的要求，当为9度时，应符合比9度抗震设防更高的要求，不得降低；2.结构选型规定不应使用砖混结构；3.教学建筑楼面均布活荷载标准值应等同于礼堂、剧场、影院、有固定座位的看台，而不是目前的等同于住宅、宿舍、旅馆、办公楼。
　　就写到这里吧，希望我们的领导人能看到它，下决心改进一下。我的语文学得不好，谢谢!

　　（编后）多层结构设计中可供选择的结构一般来说不外乎砖混和钢筋混凝土框架结构。我从上班到现在设计过几座教学楼受到投资的限制结构形式都是砖混的，而一些办公楼大都是钢筋混凝土框架结构的，（砖混和框架对普通老百姓来说，并没有明确的概念，但两者在抗震性能方面却有着相当大的差别，我简单的介绍一下，砖混结构承重构件和主要抗震构件是墙体，但墙体同时又起分隔作用，一些门和窗户和设备洞又开在墙上，传力途径不清晰，而且有可能下面洞口大上面洞口小造成上下刚度不匀，这对建筑抗震是非常不利的，砖混结构墙体本身是由砖和砂浆砌筑的，可以说墙体本身是一种较为松散的材料，拿它来作为大开间教学楼的承重构件和主要抗震构件，依我看来是非常不理想的；框架结构，他有明确的穿力途径，主要承重构件是柱子，抗震构件是梁柱一体的框架，其分隔作用的是隔墙，隔墙是不承重的，对于抗震过程有明确破坏要求，先是梁坏，再是柱，梁破坏顺序是先跨中后根部，而且部分梁柱的破坏不会造成整体的坍塌，一般说来钢筋混凝土框架结构设计合理的话他的抗震能力比砖混结构要好得多，框架结构投资比砖混结构高30%）从各方面报道来看倒塌的教学楼都是砖混的，而且大多用的都是预制板，节点处理的又不好。（唐山人管预制板叫棺材板）地震发生以后后果可想而知。

一. 抗震设计思路发展历程

随着建筑结构抗震相关理论研究的不断发展，结构抗震设计思路也经历了一系列的变化。

最初，在未考虑结构弹性动力特征，也无详细的地震作用记录统计资料的条件下，经验性的取一个地震水平作用（0.1倍自重）用于结构设计。到了60年代，随着地面运动记录的不断丰富，人们通过单自由度体系的弹性反应谱，第一次从宏观上看到地震对弹性结构引起的反应随结构周期和阻尼比变化的总体趋势，揭示了结构在地震地面运动的随机激励下的强迫振动动力特征。但同时也发现一个无法解释的矛盾，当时规范所取的设计用地面运动加速度明显小于按弹性反应谱得出的作用于结构上的地面运动加速度，这些结构大多数却并未出现严重损坏和倒塌。后来随着对结构非线性性能的不断研究，人们发现设计结构时取的地震作用只是赋予结构一个基本屈服承载力，当发生更大地震时，结构将在一系列控制部位进入屈服后非弹性变形状态，并靠其屈服后的非弹性变形能力来经受地震作用。由此，也逐渐形成了使结构在一定水平的地震作用下进入屈服，并达到足够的屈服后非弹性变形状态来耗散能量的现代抗震设计理论。

由以上可以看出，结构抗震设计思路经历了从弹性到非线性，从基于经验到基于非线性理论，从单纯保证结构承载能力的“抗”到允许结构屈服，并赋予结构一定的非弹性变形性能力的“耗”的一系列转变。

二. 现代抗震设计思路及关系

在当前抗震理论下形成的现代抗震设计思路，其主要内容是：

1.合理选择确定结构屈服水准的地震作用。一般先以一具有统计意义的地面峰值加速度作为该地区地震强弱标志值（即中震的 ），再以不同的R（地震力降低系数）得到不同的设计用地面运动加速度（即小震的 ）来进行结构的强度设计，从而确定了结构的屈服水准。

2.制定有效的抗震措施使结构确实具备设计时采用的R所对应的延性能力。其中主要包括内力调整措施（强柱弱梁、强剪弱弯）和抗震构造措施。

现代抗震设计理念是基于对结构非弹性性能的研究上建立起来的，其核心是 关系， 关系主要指在不同滞回规律和地面运动特征下，结构的屈服水准与自振周期以及最大非弹性动力反应间的关系。其中R为弹塑性反应地震力降低系数，简称地震力降低系数；而 为最大非弹性反应位移 与屈服位移 之比， 称为位移延性系数；T则为按弹性刚度求得的结构自振周期。

60年代开始，研究者在滞回曲线为理想弹塑性及弹性刚度始终不变的前提下，通过对不同周期，不同屈服水准的非弹性单自由度体系做动力分析，得到了有关弹塑性反应下最大位移的规律：对T大于1.0秒的体系适用 “等位移法则”即非弹性反应下的最大位移总等于同一地面运动输入下的弹性反应最大位移。对于T在0.12－0.5秒之间的结构，适用“等能量法则”即非弹性反应下的弹塑性变形能等于同一地震地面运动输入下的弹性变形能。当“等能量原则”适用时，随着R的增大，位移延性需求的增长速度比“等位移原则”下按与R相同的比例增长更快。由以上规律我们可以看出，如果以结构弹性反应为准，把结构用来做承载能力设计的地震作用取的越低，即R越大，则结构在与弹性反应时相同的地震作用下达到的非弹性位移就越大，位移延性需求就越高。这意味着结构必须具有更高的塑性变形能力。 规律初步揭示出不同弹性周期的结构，当其弹塑性屈服水准取值大小不同时，在同一地面运动输入下屈服水准与所达到的最大非弹性位移之间的关系。也揭示出了延性能力和塑性耗能能力是屈服水准不高的结构在较大地震引起的非弹性动力反应中不致发生严重损坏和倒塌的主要原因。让人们认识到延性在抗震设计中的重要性。之所以存在上诉的规律，我们应该注意到钢筋混凝土结构的一些相关特性。首先，通过人为措施可以使结构具有一定的延性，即结构在外部作用下，可以发生足够的非线性变形，而又维持承载力的属性。这样就可以保证结构在进入较大非线性变形时，不会出现因强度急剧下降而导致的严重破坏和倒塌，从而使结构在非线性变形状态下耗能成为可能。其次，作为非线弹性材料的钢筋混凝土结构，在一定的外力作用下，结构将从弹性进入非弹性状态。在非弹性变形过程中，外力做功全部变为热能，并传入空气中耗散掉。我们可以进一步以单质点体系的无阻尼振动来分析，在弹性范围振动时，惯性力与弹性恢复力总处于动态平衡状态，体系能量在动能、势能间不停转换，但总量保持不变。如果某次振动过大，体系进入屈服后状态，则体系在平衡位置的动能将在最大位移处转化为弹性势能和塑性变形能两部分，其中，塑性变性能将耗散掉，从而减小了体系总的能量。由此我们可以想到，在地震往复作用下，结构在振动过程中，如果进入屈服后状态，将通过塑性变性能耗散掉部分地震输给结构的累积能量，从而减小地震反应。同时，实际结构存在的阻尼也会进一步耗散能量，减小地震反应。此外，结构进入非弹性状态后，其侧向刚度将明显小于弹性刚度，这将导致结构瞬时刚度的下降，自振周期加长，从而减小地震作用。

随着对 规律认识的深入，这一规律已被各国规范所接受。在抗震设计时，对在同一烈度区的同一类结构，可以根据情况取用不同的R，也就是不同的用于强度设计的地震作用。当R取值较大，即用于设计的地震作用较小时，对结构的延性要求就越严；反之，当R取值较小，即用于设计的地震作用较大时，对结构的延性要求就可放松。

目前，国际上逐步形成了一套“多层次，多水准性态控制目标”的抗震理念。这一理念主要含义为：工程师应该选择合适的形态水准和地震荷载进行结构设计。建筑物的性态是由结构的性态，非结构构件和体系的性态以及建筑物内容物性态的组合。目前性态水准一般分为：损伤出现（damage onset）、正常运作（operational）、能继续居住（countinued occupancy）、可修复的（repairable）、生命安全（life safe）、倒塌（collapse）。性态目标指建筑物在一定程度的地震作用下对所期望的性态水准的表述。对建筑抗震设计应采用多重性态目标，比如美国的“面向2000基于性态工程的框架方案”曾对一般结构、必要结构、对安全起控制作用的结构分别建议了相应的性态目标――基本目标（常遇地震下完全正常运作，少遇地震下正常运作，罕遇地震下保证生命安全，极罕遇地震下接近倒塌）、必要目标（少于地震下完全正常运作，罕遇地震下正常运作，极罕遇地震下保证生命安全）、对安全其控制作用的目标（罕遇地震下完全正常运作，极罕遇地震下正常运作）。对重要性不同的建筑，如协助进行灾害恢复行动的医院等建筑，应该按较高的性态目标设计，此外，也可以针对甲方对建筑提出的不同抗震要求，选择不同的性态目标。

三. 保证结构延性能力的抗震措施

合理选择了结构的屈服水准和延性要求后，就需要通过抗震措施来保证结构确实具有所需的延性能力，从而保证结构在中震、大震下实现抗震设防目标。系统的抗震措施包括以下几个方面内容：

1.“强柱弱梁”：人为增大柱相对于梁的抗弯能力，使钢筋混凝土框架在大震下，梁端塑性铰出现较早，在达到最大非线性位移时塑性转动较大；而柱端塑性铰出现较晚，在达到最大非线性位移时塑性转动较小，甚至根本不出现塑性铰。从而保证框架具有一个较为稳定的塑性耗能机构和较大的塑性耗能能力。

2.“强剪弱弯”：剪切破坏基本上没有延性，一旦某部位发生剪切破坏，该部位就将彻底退出结构抗震能力，对于柱端的剪切破坏还可能导致结构的局部或整体倒塌。因此可以人为增大柱端、梁端、节点的组合剪力值，使结构能在大震下的交替非弹性变形中其任何构件都不会先发生剪切破坏。

3.抗震构造措施：通过抗震构造措施来保证形成塑性铰的部位具有足够的塑性变形能力和塑性耗能能力，同时保证结构的整体性。

这一系统的抗震措施理念已被世界各国所接受，但是对于耗能机构却出现了以新西兰和美国为代表的两种不完全相同的思路。首先，这两种思路都是以优先引导梁端出塑性铰为前提。

新西兰的抗震研究者认为耗能机构宜采用符合塑性力学中的“理想梁铰机构”，即梁端全部形成塑性铰，同时底层柱底也都形成塑性铰的“全结构塑性机构”。其具体做法是通过结构分析得到各构件组合内力值后，对梁端截面就按组合弯矩进行截面设计；而对除底层柱底以外的柱截面，则用人为增大了以后的组合弯矩和组合轴力进行设计；对底层柱底截面则用增大幅度较小的组合弯矩和组合轴力进行截面设计。通过这一做法实现在大震下的较大塑性变形中，梁端塑性铰形成的较为普遍，底层柱底塑性铰出现迟于梁端塑性铰，而其余所有的柱截面不出现塑性铰，最终形成“理想梁铰机构”。为此，这种方法就必须取足够大的柱端弯矩增强系数。

美国抗震界则认为新西兰取的柱弯矩增强系数过大，根据经验取了较小的柱弯矩增强系数，这一做法使结构在大震引起的非弹性变形过程中，梁端塑性铰形成较早，柱端塑性铰形成的相对较迟，梁端塑性铰形成的较普遍，柱端塑性铰形成的相对少一些，从而形成“梁柱塑性铰机构”。

新西兰抗震措施的好处在于“理想梁铰机构”完全利用了延性和塑性耗能能力较好的梁端塑性铰来实现框架延性和耗散地震能量，同时因为除底层柱底外的其它柱端不出现塑性铰，也就不必再对这些柱端加更多的箍筋。但是这种思路过于受塑性力学形成理想机构概念的制约，总认为底层柱底应该形成塑性铰，这样就对底层柱底提出了较严格的轴压比要求，同时还要用足够多的箍筋来使柱底截面具有所需的延性，此外，底层柱底如果延性不够发生破坏很容易导致结构整体倒塌。这些不利因素使该方法丧失了很大的优势。

因此很多研究者认为不需要被塑性力学的机构概念所限制，只要能在大震下实现以下的塑性耗能机构，就能保证抗震设计的基本要求：

1.以梁端塑性铰耗能为主；

2.不限制柱端塑性铰出现（包括底层柱底），但是通过适当增强柱端抗弯能力的方法使它在大震下的塑性转动离其塑性转动能力有足够裕量；

3.同层各柱上下端不同时处于塑性变形状态。

我国的抗震措施中对耗能机构的考虑也基本遵循了这一思路，采用了“梁柱塑性铰机构”模式，而放弃了新西兰的基于塑性力学的“理想梁铰机构”模式。

抗震设计中我们为了避免没有延性的剪切破坏的发生，采取了“强剪弱弯”的措施来处理构件受弯能
