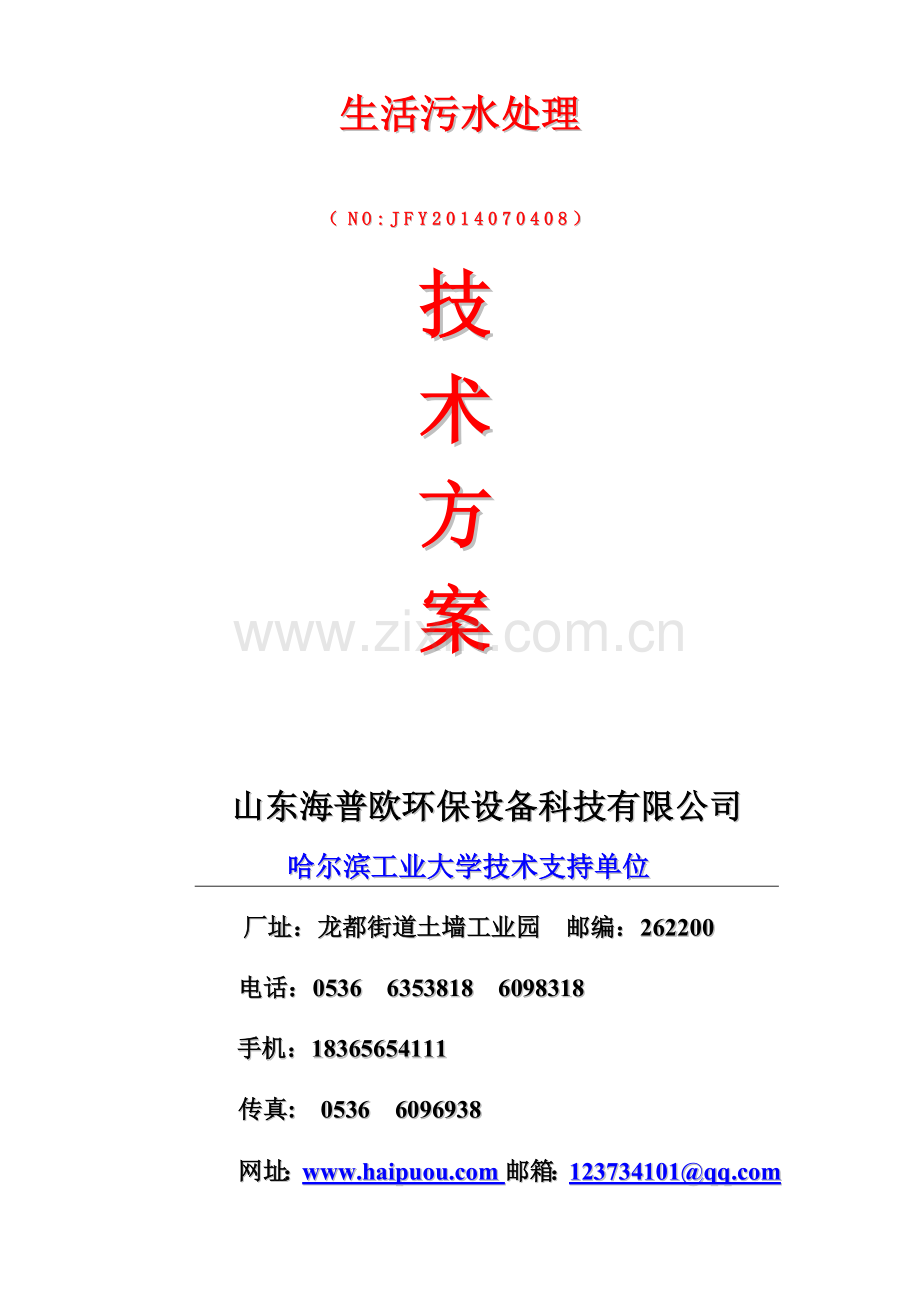

生活污水处理方案
生活污水处理
（NO:JFY2014070408）
技
术
方
案

山东海普欧环保设备科技有限公司
哈尔滨工业大学技术支持单位
厂址：龙都街道土墙工业园 邮编：262200
电话：[phone] 6098318
手机：[phone]
传真: [phone]
网址：邮箱：123734101@

第一章 总 论
1.1概述
1、名称
生活污水处理项目
2、业主提供的数据
污水排放量：50m3/d（120m3/d）主要用于生活污水处理。
3、项目简介
要求污水经处理后各项指标达到《污水综合排放标准》GB8978-1996中的二级排放标准。
该项目投入使用后即可减少污水排放量，有效减轻环境污染状况，又能充分响应我国环境保护及可持续发展的基本国策。
4、方案编制单位
山东海普欧环保设备科技有限公司
1.2编制依据
a、主要标准、规范
《污水综合排放标准》GB8978-1996；
《室外排水设计规范》 GB50014-2006；
《给水排水工程结构设计规范》GBJ69-2002；
《工业防腐设计规范》GBJ46-82；
《工业污染物产生和排放系数手册》；
《城市区域环境噪声标准》 GB3096-93；
《供配电系统设计规范》GB50217-94；
《建筑给水排水设计规范》GB50015-2003;
《自动化仪表选型规定》HG20507-92;
《低压配电设计规范》GB50054-95；
《泵站设计规范》GB/T50265-97；
b、设计依据和主要资料
国家现行的建设项目环境保护设计规定；
国内外有关该废水治理的技术资料；
业主提供的基础资料；
同类废水治理的工程经验和技术；
设计技术规范和标准。
1.3设计原则
a贯彻国家关于环境保护的基本国策，执行国家和地方的相关政策、法规、规范和标准；
b在出水达到处理要求的前提下，做到尽量节省投资，充分发挥污水处理工程的社会、经济效益和环境效益；
c选择流程灵活、运行管理方便、功能稳定可靠的处理工艺;
d设计中尽量利用现有场地，按功能分区，在保证处理效果的前提下力求紧凑，减少占地和投资费用，并留有余地，以利于操作管理及维修保养;
e设计中尽量考虑操作自动化，以减少操作工的劳动强度;
f成分考虑污水处理系统配套的减震、降噪、除臭等措施，消除对环境的二次污染。
第二章 建设规模及进出水水质
2.1污水站建设规模
根据业主要求，该项目设计要达到日处理生活废水50或120立方。
第三章 污水处理工艺的选择及说明
3.1工艺选择的原则
a所选处理工艺已被成功应用于同类原水条件的工程，又较成熟的操作、运行管理经验。
b工艺耗能低、运行费用省，配套设备操作管理简便方便，易于实现自控。
c所选工艺能适应工程建设需要，周期要较短。
3.2处理工艺的选择
a、处理工艺可行性措施
生活污水中有机类杂质较多， CODcr 、BOD5均较高，且BOD5/CODcr之值大于0.4，生化性能较好。因此宜采用以生化为主的工艺处理流程。因污水水量较小，生化设备采用地埋式一体化污水处理设备较为适宜。在进生化装置前，尽可能在预处理阶段将生活污水中飘浮和大颗粒悬浮杂质去除，后进入污水调节池，以防止对污水提升泵造成不利影响。
b、具体工艺流程
污水处理工艺流程简示如下：（详见工艺流程图）

风 机

消

毒

污水
化

粪

池
格

栅

井
A级生物池
O级生物池
二

沉

池
多介质过滤器

达标回用
泵
外排

排泥
杂物定期清运
污泥消化池
上清液回流 剩余污泥定期外排

污水经格栅除去飘浮和大颗粒悬浮杂质后进入化粪池，化粪池中污水由提升泵提升进入一体化污水处理设备，污水在设备中经过水解酸化、生物接触氧化、沉淀等处理过程，最后经过滤器，二氧化氯发生器，出水达标回用。一体化设备中沉淀池产生的沉淀污泥通过气提方式输送至一体化设备中的污泥池，污泥在污泥池中浓缩沉降并消化，上清液回流至调节池与原废水一并重新处理。浓缩污泥定期（半年左右一次）由粪车抽吸外运。
3.4设施说明
a、格栅
格栅为固定式，材质为不锈钢网。设粗细两道，用于去除水中大颗料悬浮物和漂浮杂质。
b、化粪池
由于污水水质及水量波动较大，因此要有足够的调节池容量，才能使进入一体化污水处理设备的水质及水量稳定。
调节池配置潜污泵将废水提升至一体化污水处理设备。
c、水解酸化池
水解酸化池内装组合填料。废水在此池中在水解酸化微生物的作用下，大分子有机杂质水解酸化成小分子物质，有利于接触氧化池中好氧菌的分解。
d、生化处理
根据前述污水水质水量和排放要求，结合污水特征。本次生化系统将接触氧化池、沉淀池、污泥池、风机房、出水池等部分合成一体，其各部分具有相应功能，部分之间相互连接，最终出水达标，现分别阐述如下：
接触氧化池内配装填料。下部配置曝气器，并用ABS工程塑料管做成曝气系统，曝气系统的气源由专门配置的风机提供。
沉淀池上部设可调出水堰，以调节出水水位；下部设锥形沉淀区和污泥气提装置，气源由风机提供，污泥采用气提方式输送至污泥池。
污泥在污泥池停留时间约为120天。系统沉淀产生的污泥以气提方式排入污泥池，污泥在此浓缩沉降并储存，池底部设曝气管以防污泥厌氧消化产生沼气，并使污泥氧化减少污泥总量；浓缩污泥定期由粪车抽吸外运。污泥池上部设上清液回流装置，使上清液溢流至酸解池。
e、防腐措施
a、设备箱体、污水管、污泥管等工艺管道采用镀锌管或经防腐处理的钢管，曝气管采用ABS管，以耐腐蚀。
b、为延长设备及构筑物的使用寿命,采用环氧树脂漆防腐涂料对设备管道防腐，内外各涂三道。
f、防噪声措施
鼓风机噪声的辐射主要通过风机本体，进、出风管和连接风道。针对风机机组产生的各种噪声源，采取立体式降噪：消声、隔声吸声、隔振。
1）消声：装设消声器是控制风机噪声的主要途径，消声器是一种阻止声音传播而允许气流通过的装置，可以大大减弱进、出风口辐射出来的噪声。
2）隔声和吸声：风机进、出风管加设消声器后，其风机壳体的辐射噪声仍对周围环境有较大的干扰，在条件允许的情况下，可采取隔音措施，设置地下风机房，在风机房内壁衬贴吸声隔音海绵或采用多空性吸音材料等，以消除机组产生的噪声。
3）隔振：振动是噪声的主要起源，风机机组的振动会产生低频噪声。因此，减轻机器的振动是控制噪声的治本办法。在风机进、出口处设置柔性波纹管减振接头，降低风机振动传递到风道上产生的辐射噪声。鼓风机可在机组的基础下加设减振器。
通过综合控制会使整个鼓风系统的噪声减弱，达到规范的要求。
过滤设备
多介质过滤器是利用一种或几种过滤介质，在一定的压力下，使原液通过该介质，去除杂质，从而达到过滤的目的。其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。多介质过滤器主要是利用填料来降低水中浊度，截留除区水中悬浮物、有机物、胶质颗粒、微生物、氯嗅味及部分重金属离子，使给水得到净化的水处理传统方法之一
g、电气控制
本污水处理设备采用电器编程集中自动控制，一旦自动控制失灵或变更使用工艺所需时，本系统可进行人工控制，以信号指示运行正常与否。为了减少操作工的劳动强度，并实行运行操作自动化，水泵、风机能自动切换。
h、设备安装的一般技术要求
地脚螺栓：地脚螺栓的光杆部分必须清洁无油污，必要时采用明火烧烤，清除油污，螺纹部分应涂油脂。螺栓拧紧后，螺栓必须露出1.5～5个螺距。地脚螺栓与基础孔壁的距离应大于15mm。地脚螺栓与孔底应留30～50mm的距离。
垫铁：每个地脚螺栓的近旁至少应有一组垫铁，在不影响二次灌浆的情况下，尽量靠近地脚螺栓。相邻两组垫铁的间距一般为500mm，对承重较大的重型设备，其间距应为250mm。斜垫铁必须成对使用，其斜度一般为1/20至1/10，对重心较高或振动较大的设备，采用1/20的斜度为宜。每组垫铁应减少块数，一般不超过三块，摆放时，成对斜垫铁在上，平垫铁应放在下面。配对的斜垫铁应接触平稳，其搭接接触长度不少于总长度的3/4，用0.25kg手锤敲击每组垫铁，听声音应实在，且无松动现象，用0.05mm塞尺检查不应塞入宽度的1/5。设备找正找平后，垫铁应露出设备底座外缘，平垫铁应露出10～30mm，斜垫铁应露出10～50mm。
灌浆：设备在就位、找正找平后应及时灌浆，灌浆前应将基础孔内浇入少量的水，灌浆处应清洗干净，不得有油污物。灌浆使用的碎石混凝土应比原基础的混凝土的标号高一个等级，浇灌时应捣固密实，并不应使地脚螺栓歪斜和影响设备的精度。孔洞灌满后，其地面上的灌浆层不应小于25mm。为使垫铁与设备底座地面、灌浆层的接触良好，也可以采用我公司常用的压浆工法施工。灌浆完毕后，应将螺栓和设备上的砂浆清理干净，每天应进行浇水养护二次，养护期一般为7～12天，视气温的高低而定。
设备的精平：设备精调采用0.02/1000的精密框式水平仪调校，应在设备的主要工作面或加工精度较高的表面以及支承滑动部件的导向面上进行。精调选择点必须是纵向和横向，且间距不宜过大，对于容器之类的铅垂度调整不应少于二点。对于机体较长和比较复杂的设备如皮带机和压榨螺旋机在调整时，应采用水准仪、激光准直仪或拉钢丝的综合方法进行。
I、设备的吊装和运输
设备运输和吊装过程中，要加强防护措施，对钢丝绳的捆扎必须牢靠，选好重心位置，防止偏重心或滑落，造成人身及机械设备的伤害和损坏。
在吊装和运输有锐角的设备时，必须采取防护措施，如在锐角处垫上半圆钢管，防止钢丝绳被锐角切断发生事故。所有吊件下，应严禁站人，在牵拉钢丝绳的夹角内也不得站人，吊装时由专人指挥，各负其责，发现不安全因素，必须立即向指挥者报告，即时处理，没有指挥者的命令，任何岗位出现故障或任何人不得擅自离开岗位。
正式吊装前应进行试吊，试吊中检查全部机具，发现问题应先将工件放回地面，故障排除后重新试吊，确认一切正确后方可正式吊装。
吊装时，任何人不得随同工件或吊装机具升降，特殊情况必须随同升降时，应采取可靠的安全措施，并经有关负责人批准。
吊装作业区应设警戒线，并作明显标志，吊装工件时，严禁无关人员进入或通过。
第四章 工程运行成本概算
由于本污水处理站机械化、自动化程度较高，因此人员仅设1名(兼管)。
本污水处理站装机功率2.25kw（罗茨风机0.75KW,提升泵0.75KW×2），运行功率1.5KW。
动力费
电费按每度电0.60元计，则：
E1=0.60×1.5÷2.25=0.4元/吨水
工资福利
职工工资福利按每人每月500元计(兼管)，则：
E2=500÷(2.25×24×30)=0.309元/吨水
运行费用
E=E1+E2=0.4+0.309=0.71元/吨
第五章 工艺构筑物设计和设备选型及配置
5.1调节池
停留时间： 8小时
尺 寸： 50m³（3×3×2）120m³（4×5×2.5）
制作形式： 土建
数 量： 1座
配 套：
◇ 潜污提升泵
规格型号： QW15-15-0.75
功 率： 0.75kw
扬 程： 15m
数 量： 2台（一备一用）
5.2 液位控制器
型 号： GSK-1
数 量： 1套
使用位置： 调节池内
5.3 A级氧化池
停留时间： 1.5h
溶解氧含量： 0.5mg/l
数 量： 1座
材 质： Q235-A防腐
填料类型： 弹性填料
5.4 O级氧化池
停留时间： 3h
气 水 比： 15∶1
数 量： 1座
材 质： Q235-A防腐
填料类型： 弹性填料
曝气型式： 穿孔曝气
5.5 填料
规格型号： YTD-150
安装密度： 70%
材 质： 高分子聚乙烯
生产厂家： 本公司
5.6挂料系统
材 质： 填料挂筋φ10钢筋防腐
总支撑采用6#槽钢
数 量： 总数2套
5.7鼓风机
规格型号： 0.75kw-50
功 率： 0.75kw
防护等级： IP54
噪 音： 78db
连接风管： 无缝镀锌管/埋地ABS
数 量： 2台(一备一用)
生产厂家： 章丘
5.8沉淀池
停留时间： 2.0h
表面负荷： 1.19m3/m2.h
数 量： 1座
材 质： Q235-A防腐
配 套： 斜管填料及支架
规 格： Φ50mm
安装角度： 60°
材 质： PVC
5.9清水排放池
停留时间： 按规范GBJ48-83标准停留40分钟以上设计
数 量： 1座
材 质： Q235-A防腐
5.10污泥浓缩消化池
数 量： 1座
材 质： Q235-A防腐

5.11设备配置表：
序号
名称
型号规格
数量
单位
备注
1
格栅
B300
2
件
不锈钢网
2
调节池提升泵
QW15-15-0.75
2
台
青州二泵
3
液位控制器
Yk-01
1
套
合资
4
一体化污水处理设备主体
5.5×1.5×2或9.5×2.2×2.5 （Q235-A防腐处理）
1
台
海普欧
5
设备人孔

套
Q235-A防腐处理
6
水解酸化池
填料及支架
高强度弹性立体填料
2

套

聚乙烯
7
接触氧化池
填料及支架
高强度弹性立体填料
8
沉淀池
污泥提升器
QT-15
1
套
用于二沉池排泥
9
接触氧化池
曝气装置
D150
168
套
ABS、尼龙
10
罗茨风机
0.75kw-50
2
台
章丘三牛
11
电气控制系统
全规格电控箱
1
套
德力西电器元件
12
管道阀门
设备内配齐
1
套
系统内配齐
13
风机消音器
随风机配套
1
套
章丘三牛
14
单向阀
随风机配套
1
套
章丘三牛
15
多介质过滤器
800mm×1600mm
1
台
海普欧
16
二氧化氯发生器
50g
1
台
海普欧
注：以上为该设备的全套配置，只需连接管道及接上电源就可以运行。
第六章 工程概算
6.1工程设备投资：
处理量
设备名称
规格
数量
价格（万元）
50m3/d
地埋式一体化污水处理设备
ZWF-2
1台
8.7
（含税不含运费）
50m3/d
多介质过滤器
HOXQ-2
1台
50m3/d
二氧化氯发生器
HOSGQ-50
1台
序号
名称
单价（万元）
合计（万元）
1
电缆
0.3
2.2
2
穿线管
0.1
3
设备外管道阀门
0.2
4
生物菌种培养
0.5
5
现场吊装费
0.1
6
不可预见费用
1.0
6.2需方间接投资估算：

品名
名称
单价（万元）
合计（万元）
5.1
工程设备投资
8.7
10.9
5.2
间接投资
2.2
6.3程总投资
120m³/d
处理量
设备名称
规格
数量
价格（万元）
120m3/d
地埋式一体化污水处理设备
ZWF-5
1台
13.75（含税不含运费）
120m3/d
多介质过滤器
HOXQ-5
1台
120m3/d
二氧化氯发生器
HOSGQ-50
1台

序号
名称
单价（万元）
合计（万元）
1
电缆
0.3
2.2
2
穿线管
0.1
3
设备外管道阀门
0.2
4
生物菌种培养
0.5
5
现场吊装费
0.1
6
不可预见费用
1.0

品名
名称
单价（万元）
合计（万元）
5.1
工程设备投资
8.7
15.95
5.2
间接投资
2.2

第七章 售后服务承诺和服务方案
一、 服务承诺
1、严格按业主的要求，保证进度，保证质量完成项目。
2、凡是我方提供的所有材料以及整体工程，均实行 12 个月免费保修，该保修期自整体项目最终竣工验收合格之日起计算。
3、凡属我方承包范围和内容的项目，我方在接到修理通知的4小时内给予答复， 48小时内必须派人修理。
4、在保修期内向业主提供的所有售后服务属无偿服务。
5、我方承诺，对工程质量终身负责。因我方的原因在工程合理使用期限内造成人身和财产损害的，我方承担损害赔偿责任。我方将长期以优惠的价格提供备品备件。

货物质量验收标准

序号
货物名称
标准
标准号
所在书目
备注
1
各种水处理设备
《水处理设备制造技术条件》
JB2932-99

行业标准
2
各种水处理设备
《水处理设备的油漆包装技术条件》
JBJ98003-87

行业标准
3
各种水处理设备
《化工设备、管道外防腐设计条件》
HGJ34-90

行业标准

山东海普欧环保设备科技有限公司
联系人：伏治辉
电话:[phone]
2015-4-30

18
方案咨询电话：[phone] 18365654111
