鲨鱼瓶装线性能参数.doc

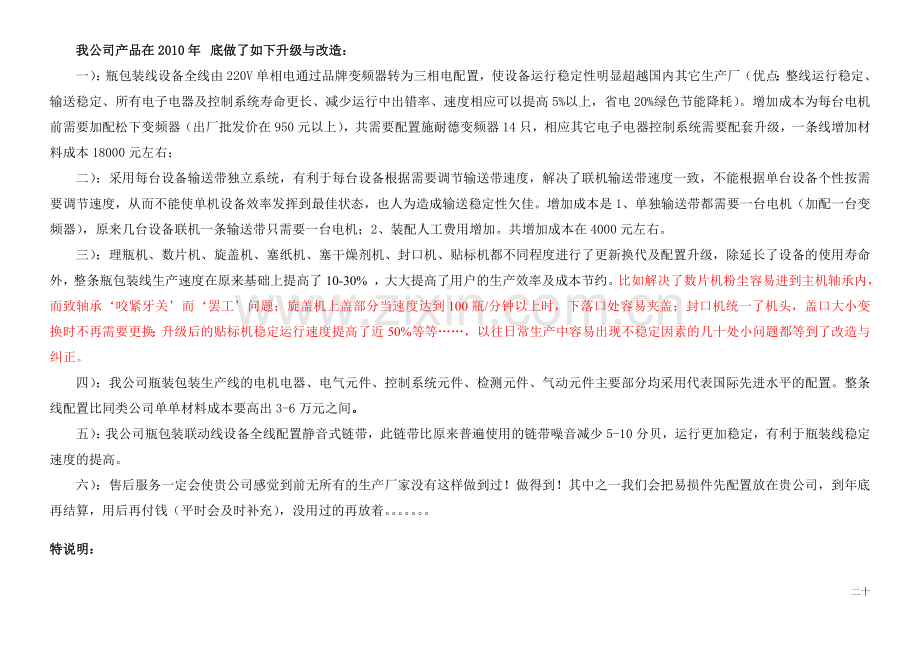

我公司产品在2010年 底做了如下升级与改造：
一）：瓶包装线设备全线由220V单相电通过品牌变频器转为三相电配置，使设备运行稳定性明显超越国内其它生产厂（优点：整线运行稳定、输送稳定、所有电子电器及控制系统寿命更长、减少运行中出错率、速度相应可以提高5%以上，省电20%绿色节能降耗）。增加成本为每台电机前需要加配松下变频器（出厂批发价在950元以上），共需要配置施耐德变频器14只，相应其它电子电器控制系统需要配套升级，一条线增加材料成本18000元左右；
二）：采用每台设备输送带独立系统，有利于每台设备根据需要调节输送带速度，解决了联机输送带速度一致，不能根据单台设备个性按需要调节速度，从而不能使单机设备效率发挥到最佳状态，也人为造成输送稳定性欠佳。增加成本是1、单独输送带都需要一台电机（加配一台变频器），原来几台设备联机一条输送带只需要一台电机；2、装配人工费用增加。共增加成本在4000元左右。
三）：理瓶机、数片机、旋盖机、塞纸机、塞干燥剂机、封口机、贴标机都不同程度进行了更新换代及配置升级，除延长了设备的使用寿命外，整条瓶包装线生产速度在原来基础上提高了10-30% ，大大提高了用户的生产效率及成本节约。比如解决了数片机粉尘容易进到主机轴承内，而致轴承‘咬紧牙关’而‘罢工’问题；旋盖机上盖部分当速度达到100瓶/分钟以上时，下落口处容易夹盖；封口机统一了机头，盖口大小变换时不再需要更换；升级后的贴标机稳定运行速度提高了近50%等等……，以往日常生产中容易出现不稳定因素的几十处小问题都等到了改造与纠正。
四）：我公司瓶装包装生产线的电机电器、电气元件、控制系统元件、检测元件、气动元件主要部分均采用代表国际先进水平的配置。整条线配置比同类公司单单材料成本要高出3-6万元之间。
五）：我公司瓶包装联动线设备全线配置静音式链带，此链带比原来普遍使用的链带噪音减少5-10分贝，运行更加稳定，有利于瓶装线稳定速度的提高。
六）：售后服务一定会使贵公司感觉到前无所有的生产厂家没有这样做到过！做得到！其中之一我们会把易损件先配置放在贵公司，到年底再结算，用后再付钱（平时会及时补充），没用过的再放着。。。。。。。
特说明：

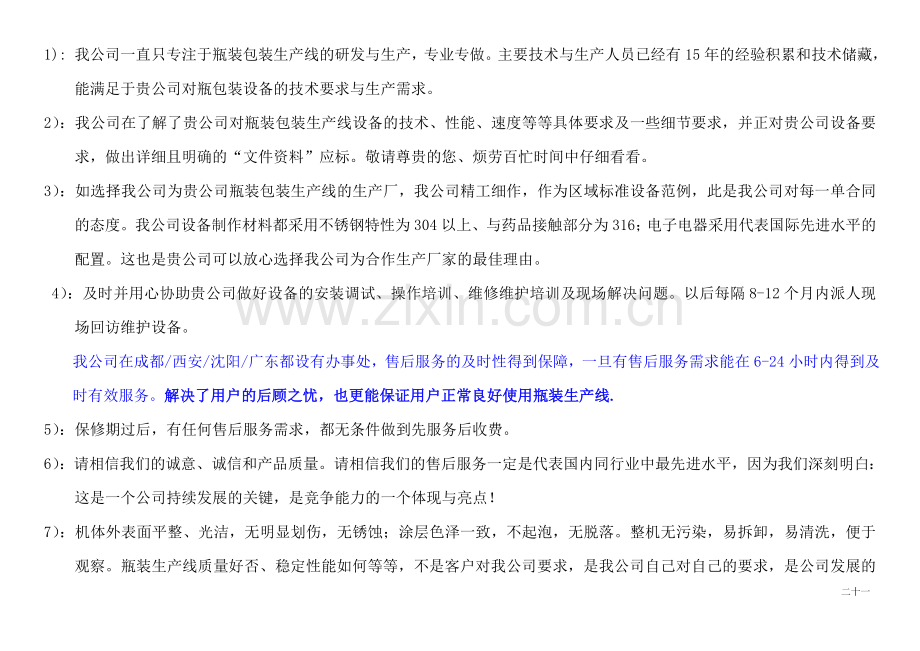

1): 我公司一直只专注于瓶装包装生产线的研发与生产，专业专做。主要技术与生产人员已经有15年的经验积累和技术储藏，能满足于贵公司对瓶包装设备的技术要求与生产需求。
2）：我公司在了解了贵公司对瓶装包装生产线设备的技术、性能、速度等等具体要求及一些细节要求，并正对贵公司设备要求，做出详细且明确的“文件资料”应标。敬请尊贵的您、烦劳百忙时间中仔细看看。
3）：如选择我公司为贵公司瓶装包装生产线的生产厂，我公司精工细作，作为区域标准设备范例，此是我公司对每一单合同的态度。我公司设备制作材料都采用不锈钢特性为304以上、与药品接触部分为316；电子电器采用代表国际先进水平的配置。这也是贵公司可以放心选择我公司为合作生产厂家的最佳理由。
4）：及时并用心协助贵公司做好设备的安装调试、操作培训、维修维护培训及现场解决问题。以后每隔8-12个月内派人现场回访维护设备。
我公司在成都/西安/沈阳/广东都设有办事处，售后服务的及时性得到保障，一旦有售后服务需求能在6-24小时内得到及时有效服务。解决了用户的后顾之忧，也更能保证用户正常良好使用瓶装生产线.
5）：保修期过后，有任何售后服务需求，都无条件做到先服务后收费。
6）：请相信我们的诚意、诚信和产品质量。请相信我们的售后服务一定是代表国内同行业中最先进水平，因为我们深刻明白：这是一个公司持续发展的关键，是竞争能力的一个体现与亮点！
7）：机体外表面平整、光洁，无明显划伤，无锈蚀；涂层色泽一致，不起泡，无脱落。整机无污染，易拆卸，易清洗，便于观察。瓶装生产线质量好否、稳定性能如何等等，不是客户对我公司要求，是我公司自己对自己的要求，是公司发展的长远之计。
制造单位（盖章）：舟山市鲨鱼制药机械有限公司

光电数片机国产与进口设备的区别作些说明：

总体来说，现在的国产光电数片机还存在设计上与原理上的缺陷，以及技术上的不足。特别是对于感光性、高电压、强电波、粉尘等耐受度及防护性不够。比如说车间内光度的变化、电压的变动、电机的停止与起动、接听手机等都有可能对光电数片机设备产生干扰，从而影响装量的准确度。粉尘的耐受度不够，需要正常清除粉尘，否则缺粒现象较为严重，而上述现象的存在恰恰用户是不可以接受的。但这些现象在考察试机短暂过程中是不会被发现的，只有在生产中才会真正的产生并被发现问题，所以对于数粒精确度要求高的国内用户一般不会选择国产设备（现在国产光电数片机的厂家主要有南通恒力、江苏激光研究所、上海恒谊等）。我公司在02年03年期间也开发并生产过光电数片机，因为不成熟（主要是缺粒现象严重）后来就不再生产，有业内人士估计三五年后国产的光电子数片机在技术上才能够相对成熟。
而引进合作或进口设备都已经在原理上与技术上进行了解决，不存在上述现象。所以贵公司如果选用光电数片机，并不是说一定选用我公司设备，如果选用在国内生产单位，也应该选用上海皇将与广州珐玛珈设备。
我公司光电数片机是引进组装台湾生产厂家设备，技术及性能上等同于上海皇将设备，且专门有台湾厂家工程师长住我公司进行培训并对用户设备进行安装调试及操作维修培训。
这里对我公司的光电数片机作简单的性能介绍：
一：除了上述能耐受高强度外乱光；电路系统耐受1800伏特依然准确不受干扰；粉尘有特殊去除装置过多能自行清除，且能根据粉尘多寡传感器自动补足光线（相似于当人眼看物不够清楚时，大脑反应会自动睁大眼睛一样），生产中不需人工清除窗口粉尘也就无需时常停机。
二：液晶屏显示参数与机器工作状态，具有自我诊断错误功能。
三：数粒错误剔除功能。可设定产品大小范围及剔除标准，太大、太小、双粒重叠剔除，设定后如有差错只会在多粒情况下才会有万分之一以下的可能性，少粒时百分百剔除。
四：我公司应答招标设备为壹组8通道光电数片设备，根据贵公司灌装胶囊型产品剂型及装量来说，每组稳定速度分别能达到30-60瓶/分钟左右。贵公司日后随着销量的提高，需要产量增加时，包装生产速度留有余地,可以再增加壹组8通道光电数片机。却每组都能独立使用，万一壹组出现问题时另外壹组8通道能正常运作。国内设备虽也有分为两组灌装的，但因为控制系统集成在一起，所以当出现问题时完全停机。
五：售后服务的意识及服务态度是我公司的强项，是我公司竞争的一个亮点，也是我公司不断壮大不断发展的一个推动力。

舟山市鲨鱼制药机械有限公司

规格、技术指标要求偏离表及表述
项目名称：药业股份有限公司瓶装包装生产线设备采购项目
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
自动理瓶机

生产能力：60-120瓶/分，适用于各种规格形状的瓶，设有过载保护装置；设连体储瓶仓。
（1）具有电机过载保护功能。
（2）理瓶范围为10-500毫升聚乙烯塑料瓶，理瓶储料仓容积大 ，配三菱变频调速器。理瓶速度为10-150瓶/分钟范围内可调速。上机率超过99.9%以上。 噪音<70dB。
（3）电子调速，具有光电控制装置，当后道工序堵瓶时理瓶机自动停止供瓶，后道工序缺瓶时理瓶机自动送瓶。
（4）我公司储料仓比较大，放置好空瓶后在30-60分钟内不需要加料。理瓶机具倒瓶剔出装置。
（5）更换塑瓶规格时简单快捷，在清洗同时装卸，熟练工一般只需要5分钟就可。与物料接触部分为304不锈钢，与药品接触部分选用316不锈钢。便于清洗和消毒，无死角。
（6）整机封闭结构，运行稳定。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
高速摆动数片机
生产能力：60-120瓶/分，无级变速。备有吸尘装置接口。适用各种规格形状药片及胶囊。摆动噪声声压级不高于70dB。设无瓶不灌装等安全保护装置。数粒灌装误差率小于或等于千分之三瓶。设自动检测漏粒和剔除装置。

（1）主机采用变频调速自动控制技术，主机生产速度，筛动频率可自行调节。采用全中文界面触摸屏，PLC微机控制系统，有记数、工作参数设定、显示等功能，在参数范围内可任意调整。
（2）机内配备自动安全及保护装置，避免物料不必要的浪费，在空瓶未到达生产工位时，主机为停止状态，到达工位时自动开机，确保生产中计数、装瓶准确性。
（3）二只闸瓶装置采用费斯托品牌的气缸拦瓶，动作灵敏、可靠，便于调节。
（4）摆动机构采用国内最先进的“内孔中心轴偏位”结构，变频调速产生摆动效果，噪音低、调整方便，避免了国内现行由蜗轮、蜗杆轴向间隙窜动产生振动而引发的易损坏及调整较难等问题。
（5）当进瓶、无瓶或出瓶及瓶子堆积时，数片盘自动停止运转，不进行数片工作，但仍保持启动状态，等待瓶子的到来和出瓶时，机器自动恢复数片工作。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
多通道电子数粒机
1.1、设备配上料装置，减少工人的劳动强度，提高工作效率。
1.2、采用304及以上不锈钢制作，密封输送物料，粉尘污染少，符合GMP要求。
2.1、采用三段振盘式电磁振荡，振动频率可通过人机界面设定调节，调节速度快，确保药粒分游速度快。
2.2、采用直流振荡器，振动平稳，可使药粒运行平稳，避免误数粒。
2.3、胶囊滑行轨道采用三层阶梯式，胶囊与胶囊之间按程序设定拉开距离，不能有重叠现象。
2.4、采用三段吸尘设计，胶囊在落层间的粉尘应完全吸除干净，避免污染。
2.5、设计简洁，可快速拆卸清洁，安装快捷；箱体全密封，可避免药粒落入箱体中。
3.1、采用红外线动态电子扫描技术，无扫描死角，数粒准确度≥99.9999%。
3.2、具有碎片剔出功能。
3.3、红外扫描电眼具有自动补光功能，具极限报警停机功能。
3.4、矩阵式电眼布置，确保电眼无死角，保证数粒准确
4.1、落料嘴按瓶型规格定做。
4.2、采用振动式落粒机构，药粒充填时，落料嘴能牢牢套住瓶口，确保装瓶时不掉料。
4.3、料门应具有防尘功能，避免粉尘进入气缸。
4.4、采用定位气缸定位，换瓶时，定位准确、可靠。
5.1、配高速微处理器，全中文动态图形显示操作系统，所有参数均可在其上设置。
5.2、可至少存放20组参数，更换品种时，直接调出使用。
5.3、系统可以记录、保存、打印各批生产信息，并经授权可以调出查看。
5.4、可至少设置3级不同权限密码，分别是操作、工艺和系统管理。
5.5、具有误数粒剔出功能，将可能装瓶不准确的瓶子剔出，使装量不合格率控制在0.2‰范围内，且不合格装量均是多1粒。
5.6、更换不同高度瓶子时，调整方便，可在触摸屏上控制。
5.7、故障自动诊断，并实时监控报警显示。
◆ 台湾产BP-D8电子数粒机是整合了光电及微电脑系统进行精确的计算。可计数的产品包含药片、胶囊、圆锭、软胶囊及透明胶囊，不需更换及调整任何机械零件。落料嘴按瓶型规格定做。配高速微处理器，全中文动态图形显示操作系统，所有参数均可在其上设置。
◆ 传感机是于美国芯片大厂合作，订制特殊专用光电芯片，使整个控制系统精准而且简洁，与他厂采用市售品比较，更合乎多通道需求。整个电路控制系统，只有传感器盒，主控制盒且全部密封，此两大主要部分都是易更换与维修更换熟练工只需10秒钟内。
◆ 适合瓶子规格为10-500毫升。与产品接触的所有材料，皆使用316或是304。计数速度最高可达每分钟6500粒以上。每瓶计数数量最高可设定达99999颗。每一通道的预储装置，可提高计数效率及速度。计数误差﹤1/10000瓶，噪音小于<70dB ，计数方式是采用震动机来震动药片，振动频率可通过人机界面设定调节，震动的频率可以快速的调整。胶囊滑行轨道采用三层阶梯式，胶囊与胶囊之间按程序设定拉开距离，不会有重叠现象。
◆采用三段吸尘设计，根据粉尘多寡传感器自动补足光线。粉尘过多自行清除，在设备运行中不需清除传感器窗口，无需时常停械。料门具有防尘功能，避免粉尘进入气缸。
◆ 液晶萤幕显示参数和机械状态，具有自我诊断错误功能。可预先编程的电脑，其记忆库可储存多达30组产品的生产参数，并可增加到100组。系统可以记录、保存、打印各批生产信息，并可以调出查看。
◆ 装有数粒错误自动剔除系统，以保证精数粒更精准，装量不合格率在0.1‰范围内，且不合格装量均是多1粒。具有碎片剔出功能。
◆ 配置药粉回收管路。拆卸容易，方便清洁，维修。故障自动诊断，并可实时监控报警显示。
◆更换不同高度瓶子时，调整方便，并可在触摸屏上控制。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
自动塞干燥剂机

（1）该机的整个传动比较简单，并装有无瓶停机、有瓶开机的装置，和无干燥剂、干燥剂堵塞报警等安全保护装置。
（2）全中文界面触摸屏，PLC微机控制系统，有记数、工作参数设定、显示等功能，在参数范围内可任意调整。
（3）采用气动拦夹瓶机构，使机器工作时既平稳又可靠。
（4）主机采用变频调速自动控制技术，主机速度可自行调节，避免了国内同类机生产速度、调整方式不灵活的弊病。
（5）机内装有自动安全保护装置，在瓶子未到达生产工位时，主机不工作，确保生产过程中塞干燥剂动作准确性。
（6）按下塞干燥剂机的主机停止按钮，干燥剂机停止工作，同时数片也停止运转，当塞干燥剂机工作重新启动后，数片机也将自动恢复工作。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
高速双头塞纸机
（1）设备轨道调节方便，能实现不同产品规格的纸片准确添加。
（2）设备生产速度能实现变频调速，有自动探测装置对纸片添加不准确的情况进行声光报警或自动剔除。
（3）设备的产能与生产线配套设计,有产品计数装置。

（1）主机采用变频调速自动控制技术，主机速度可自行调节，避免了国内同类机生产速度、调整方式不灵活的弊病。采用SEW进口电机和分割器精密定位，确保卷纸完整投放至瓶中。
（2）机内装有自动安全保护装置，在空瓶未到达生产工位时，主机不工作，确保生产过程中，塞纸准确性。
（3）独特的倒塞纸技术，保障塞纸质量，防止纸边角露出瓶外，以避免影响旋盖和封口稳定运行。满足双工位开卷实现不停机换纸，可实现一次多张塞入。
（4）SICK电眼控制，有瓶塞纸，无纸时塞纸机的主机停止，塞纸停止工作，同时数片也停止运转，当塞纸工作重新启动后，数片盘将自动恢复工作。
（5）配有各种自保护装置，确保操作人员安全。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
高速旋盖机

生产能力：60-100瓶/分，旋盖不紧或斜盖可自动检测并剔除
（1） 旋盖范围为10-500毫升聚乙烯塑料瓶，生产能力在10-120瓶/分钟范围内可调。理盖速度为10-120瓶/分钟范围内可调。上机率超过99.9%以上。旋盖时，瓶盖不会打滑、破损，瓶体不会拉毛。 噪音<75dB。
（2） 配变频调速器，采用全中文界面触摸屏，PLC控制，有记数、工作参数设定、显示等功能，在参数范围内可任意调整。
（3） 具有旋盖和压旋盖功能，适用于旋转式螺纹盖、防盗盖。带有自动理盖提升装置，理盖系统采用气动方式，盖子方向反时可自动回落到盖斗，上料速度达到120盖/分钟以上。
（4） 旋盖轮转速，夹瓶传送带及输送链带速度均可变频调速，使用时可按旋盖调节到最佳点整个设备与药品接触的部分采用304不锈钢材质，符合GMP要求。
（5） 调节范围大，可根据瓶盖、瓶径大小及瓶体高低，在旋盖机可调节范围内任意调节而无需更换相应的模具及旋盖头。
（6） 采用PLC程序控制，旋盖不紧或旋盖不到位自动剔除。无铝箔剔除在铝箔封口机这块。
（7） 整个设备与药品接触的部分采用304、316不锈钢材质，符合GMP要求。清洗与消毒方便。
（8） 具有光电控制装置，当数粒机停止工作时自动停止送盖，无盖时自动送盖。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
电磁感应封口机

为非接触电磁感应式封口，利用中频电场感应涡流原理，确保封口质量。
主机采用全晶体管模块设计，效率高、消耗少。
采用精密微电脑控制，具有功率自动补偿或停机功能。
设定调整简单，适合各种规格瓶子，操作方便、快捷。
采用水循环冷却系统，确保机器性能稳定、可靠、寿命长。
（1）为非接触电磁感应式封口，利用中频电场感应涡流原理。适用范围为10-250毫升聚乙烯塑料瓶，生产能力在10-120瓶/分钟范围内可调。
（2）适用于各种圆形瓶、方形瓶、扁形瓶瓶盖铝箔封口，铝箔封口成品率达100%。
（3）封口机具有计数、温度设定、显示等功能，自动检测和无铝箔剔除装置，在参数范围内可任意调整。
（4）采用国内先进的逆变理论和闭后馈主回路，电器模块化控制，稳定性好。
（5）电磁感应发生器采用自动水冷却循环系统，温度自动控制，带有自动报警装置，性能稳定可靠，使用寿命长。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
不干胶贴标机

送标器选用伺服电机驱动，出标实现闭环控制。
标签电眼感光度可调，适应各种不同透光度的标签，更换各种长度标签不需调整标签电眼位置。
送标器多维调整并且角度可调，适应的贴标物多。
测物电眼工作时不受外来光线或超声波等干扰源的干扰，检测准确，确保贴标打印不失误。
全中文菜单式操作界面，简单易用。
自动对标签进行计数并在操作界面显示已完成贴标数量。
故障显示功能，帮助操作人员快速排除故障。

（1） 一体化结构，伺服电机驱动，结构简单合理，配套维修方便，装有多项安全保护装置。本机功能先进，操作简单，结构紧凑。
（2） 采用光电检测，PLC控制，触摸式软件操作，输送带、扶正带、顶带、卷瓶带均为无级调速，具有贴标准确、精度高等优点；同时具有无物不贴标，无标自动校正、自动检测等功能。
（3） 采用电子调速，中文菜单式操作界面，简单易用，自动对标签进行计数并在操作界面显示已完成贴标数量。
（4） 采用光电控制驱动贴标，贴标过程稳定可靠，标贴位置可任意调节。标签电眼感光度可调，适应各种不同透光度的标签，更换各种长度标签不需调整标签电眼位置。
（5） 具有自动控制检测系统，无标签、积瓶、缺瓶不送标。
（6） 热码打印由光电传感器控制，确保打印正确，且打字字体清晰美观。
（7） 打码既能横打，亦能纵打。打码位置在360度范围内可调。字钉大小及字体样式与用户提供的样品相同。
（8） 机身采用优质304不锈钢材料制成，外观漂亮，符合GMP要求。
设备名称
设 备 要 求
舟山鲨鱼瓶装设备应标性能
其它相关要求
客户关心事项：
1 供货周期
2 付款方式
3 增值税发票开具方式。
4 售后服务
5 相关客户名单
6 相应图纸清单
7 GMP认证的相关资料、文件清单
8 随机免费附送的备品备件、工具清单
9 质保周期

（1）设备精度等各项性能指标达到国家相应标准，符合国家新GMP要求。整机联线符合贵公司对设备技术性能及安装和使用要求。
（2）设备根据用户提供的安装位置情况制造，保证能满足现场安装。
（3）免费进行技术操作培训、维修培训、安装调试。派专业人员对用户操作工、技术人员、维修人员进行特殊培训，培训时间、培训人数由用户安排确定，我方安装调试人员未经用户签名认可安装调试完成报告不得离开。
（4）免费提供相应的管理软件。
（5）自设备最终验收后不少于12个月的设备质保期内，由于设备自身引起的故障，供方在6-24小时内到达现场，免费进行维修及更换相应零部件，使之达到最佳运行状态。设备在使用中出现较大的故障，需要卖方技术人员到场维修，须在使用者提出需求6-24小时内赶到使用现场
（6）关键控制、显示系统质量先进可靠、稳定、准确。
（7）设备部件选配优质名牌节能产品，关键部件为进口名牌产品。
（8）提供设备相应备品、备件清单和随机专用工具。
（9）设备供货期：自合同生效之日起60天。按用户要求准时到达用户指定地点。
（10）合同签定后，需方预付合同总金额的30%，发货前用户支付65%，余款5%在壹年质保期满后一次性付清。
（11）货款付到95%后，即开具100%货款的增值税发票给买方。
（12）保修期过后，有任何售后服务需求，都无条件做到先服务后收费。且提供终身服务，提供设备终身的模具、配件等相关部件供应。设备在使用中出现较大的故障，需要卖方技术人员到场维修，须在使用者提出需求36h内赶到使用现场。
（13）质保期从安装调试合格起计算。设备质量保质期贰年。质保金壹年。

制造单位（盖章）：舟山市鲨鱼制药机械有限公司

46

产品介绍
1、BPⅡ型生产线参数
最大生产速度
瓶子规格ml
电压/总功率v/kw
用气量(立方米/小时)
生产线总长
操作人员
60-120瓶/分
10-500
220/8.5
1
9.8米+
3-5人
2、各机动力源配备标准及有关参数
设备名称
型号
重量Kg
空压Mpa
用气量m3/h
外形尺寸mm
用电量
转盘理瓶机
BPL-G
60

700×700×1000
220V/50HZ/80W
高速自动理瓶机
BPL-120
270
/
/
1510×1065×1200
220V/50HZ/1000W
高速摆动数片机
BPS-120
450
/
0.2-0.3
1800×800×1800
220V/50HZ/1750W
光电数片机(台湾产)
BPS—D8
280
0.4
0.2
1600×900×1700
220V/50HZ/600W
高速双头塞纸机
BPZ-120
200

0.03
1200×500×1500
220V/50HZ/850W
自动塞干燥剂机
BPG-120
250

0.03
1100×500×1500
220V/50HZ/500W
高速搓式旋盖机
BPX-120
450
/
/
2400×790×1950

220V/50HZ/1750W
电磁感应封口机
BPF-120
150
/
/
1600×950×1250

220V/50HZ/2500W
不干胶贴标机
BPT-120
250

0.1
1700×1000×1600
220V/50HZ/1500W

文件 产品介绍
3、BP-120瓶装线设备性能及特点
BP-120瓶装包装自动生产线能自动整理空瓶，对胶囊、片剂（包括素片）、三角形、菱形、圆形等异形片按照设定规格自动计数装瓶、旋盖、封口、打码贴签的生产线。生产线计数准确、连续运行稳定，能够满足贵公司所有品种的的生产，且生产出来的药瓶包装符合贵公司的内控质量标准。
（一）BPL-120高速理瓶机
一：性能特点
1、本机是机电一体化的设备，操作方便、维修简单、运行可靠。采用全中文界面触摸屏，PLC微机控制系统，有记数、工作参数设定、显示等功能，在参数范围内可任意调整。
2、本机装有出瓶定量控制检测及过载保护装置。噪音小于<70dB。
3、本机机架及料桶均采用304优质不锈钢材料制成，便于清洗和消毒，整体无死角。符合GMP要求。
4、利用自动反瓶机构，并配有集瓶装置，大大提高了生产效率，本机配有2只无级调速电机，1只用于调节理瓶花盘的转动速度，也就是说转盘速度越快，那么理瓶出瓶的速度也就越快，反之越慢。并在此机的出口处配有一个欧姆龙的光电开关，检测后面的输送带上是否有堵瓶现象，如出现堵瓶，则理瓶盘的电机自动停机，如检测到缺瓶，则自动开机、送瓶。
二、技术参数
序号
项目
参数
1
产量（瓶/分）
0–200
2
瓶子规格(ml)
15–200
3
电压(V)/频率(Hz)
AC220/50-60
4
总功率(KW)
1
5
气压(Mpa)
0.3–0.6
6
外型尺寸(mm)(长×宽×高)
1510×1065×1200
7
净重量（kg）
270
三、电器配置
序号
型号
名称
数量
规格
备注
1
BFV00072G
变频器
1
VAC0.75Kw220VAC
松下(日本)
2
BFV00042G
变频器
3
0.4Kw 220VAC
松下(日本)
3
OMSC32N2C16
断路器
1
2P
施耐德
4
E3Z-D61
光电开关
2
24VDCNPN500mm
欧姆龙(日本)
5
YSJ8014
三相电机
1
0.55Kw
微特（浙江）
6
E2E-X5ME1
接近开关
2
24VDCNPN
欧姆龙(日本)
7
358-015-02
电磁阀
2
24V
康茂胜（意大利）
8
31F 2A20A010
气缸
2

康茂胜（意大利）
9
AC2010-02
气压阀
6

新益（上海）
10
MY4NJ
断电器
1
24V
欧姆龙(日本)
11
s8jc-Z05024
开关电源
1
220V 24V 5V
欧姆龙(日本)
12
Y090-11TS
急停按钮
1

施耐德
13
FPOR－C16T
可编程
1
PLC
松下
14
MY4NJ
继电器
2
24V
欧姆龙
15
PYF14A-E
继电器底座
2
/
欧姆龙
16
XB2BVB4LC
指示灯
1
红
施耐德
17
XB2BVB3LC
指示灯
1
绿
施耐德
18
PSB-16
电源线
1
/
国产
（二）BPS-120高速摆动数片机
一：性能特点
1、整机采用全封闭结构设计，并装有吸尘装置，以减少产品的粉尘在计数、灌装时影响。
2、 摆动机构采用国内最先进内孔偏心中心轴结构，变频调速产生摆动效果噪声低，效果好。
3、机电一体化设备，维修简单，适用性强。
4、PLC控制，运行可靠、平稳、噪声低。
5、变频调速，主机生产速度、筛动频率均可自行调节。
6、全中文界面触摸屏，操作简便，简洁明确，易于掌握。
7、使用范围广，可用于圆瓶、方瓶及扁瓶。片剂、丸状及软硬胶囊等产品
8、调节机头倾斜角及摆动频率的大小，能适用多种产品的准确计数和灌装。
9、采用光电检测，自动化程度高。
10、装有多项保护装置，避免物料不必要的浪费。在空瓶未到达生产工位时，主机为停止状态，到达工位时自动开机，确保生产中计数及装瓶正确性。
11、 当进瓶口无瓶时或出瓶口堆积时，数片机自动停止运转，不进行数片工作， 但仍保持启动状态，等进口瓶子到来或出口无瓶时，设备自动恢复数片工作。
12、 拦瓶分瓶采用气缸控制，动作可靠，调节方便。
13、 与药品接触部分采用304不锈钢或无毒化学性能稳定非金属材料制作，符合GMP要求。
二、技术参数
序号
项目
参数
1
生产产量
0-130瓶/分
2
瓶子适应规格
10-500ml
3
电压/频率
220V/50Hz
4
功率
1.75KW
5
外型尺寸
1800×800×1800
6
重量
450Kg
三、电器配置：
序号
型号
名称
数量
规格
备注
1
BFV00072G
变频器
1
VAC0.75Kw220VAC
松下(日本)
2
BFV00042G
变频器
3
0.4Kw 220VAC
松下(日本)
3
断路器
OMSC32N2C16
1
2P
施耐德
4
E3Z-D61
光电开关
2
24VDCNPN500mm
欧姆龙(日本)
5
E2E-X5ME1
接近开关
2
24VDCNPN
欧姆龙(日本)
6
YS7124
三相电机
2
B5
微特（浙江）
7
358-015-02
电磁阀
2
24V
康茂胜（意大利）
8
31F 2A20A010
气缸
2

康茂胜（意大利）
9
AC2010-02
气压阀
6

新益（上海）
10
MY4NJ
断电器
1
24V
欧姆龙(日本)
11
E8YRS
可编程控器
1

松下(日本)
12
FPOR－C32T
可编程
1
PLC
松下
13
触摸屏
MT4404T
1
7"
步科
14
开关电源
s8jc-Z10024c
1
220V 24V
欧姆龙
15
继电器底座
PYF14A-E
3
/
欧姆龙
16
断路器
OMSC32N2C16
1
2P
施耐德
17
急停按钮
XB5AS5442C
1
ZB5AS54C+ZB5AZ102C
施耐德
18
指示灯
XB2BVB4LC
1
红
施耐德
19
指示灯
XB2BVB3LC
1
绿
施耐德
20
电源线
PSB-16
1
/
国产
*（二）BPS-D8 光电数片机 （台湾原装）
一、性能特点
（1）BPS-D8数片机是整合了光电及微电脑系统进行精确的计算。
（2）传感机是于美国芯片大厂合作，订制特殊专用光电芯片，使整个控制系统精准而且简洁，与他厂采用市售品比较，更合乎多通道需求。
（3）整个电路控制系统，只有传感器盒，主控制盒，此两大主要部分都是易更换与维修更换只需5秒钟。
（4）与产品接触的所有材料，皆使用316或是304。
（5）计数速度最高可达每分钟12000粒以上。
（6）每瓶计数数量最高可设定达99999颗。
（7）每一通道的预储装置，可提高计数效率及速度。
（8）可计数的产品包含药片、胶囊、圆锭、软胶囊及透明胶囊，不需更换及调整任何机械零件。
（9）计数方式是采用震动机来震动药片，震动的频率可以快速的调整。
（10）根据粉尘多寡传感器自动补足光线。
（11）粉尘过多自行清除，永远不需清除传感器窗口，无需时常停械。
（12）液晶萤幕显示参数和机械状态，具有自我诊断错误功能。
（13）可预先编程的电脑，其记忆库可储存多达30组产品的生产参数，可增加到100组。
（14）预留电气I/O容易和任何包装线结合起来。
（15）装有数粒错误自动剔除系统，以保证精数粒更精准。
（16）配置药粉回收管路。
（17）拆卸容易，方便清洁，维修。
（18）设计符合G.M.P.的要求。使用不锈钢304L设计。
二、产品技术规格：
生产速度
最大生产速度12000 颗/分 直径为5mm 片剂
每瓶可装数量
1-9999任意设定
可数产品大小
最大22mm药粒，#00~#5胶囊
瓶口大小
20~100mm
容器最大高度
最大220mm
电源规格
单相AC 220V，50/60 Hz
气压源
6 kg/cm²
消耗功率
600 W×2=1200W
空气消耗量
50 litters/min
储料槽容积
30 litter
重量
280 kg
尺寸
130D*150W*190H cm (without conveyor)
三、速度表
条件
片剂规格
每瓶容量
瓶口大小
HW-8120CV*1台
HW-8120CV*2台
片剂：Ф3mm
10颗
33mm
63瓶
125瓶

60颗
33mm
65瓶
125瓶

100颗
33mm
65瓶
125瓶
片剂：Ф5mm
10颗
33mm
63瓶
125瓶

60颗
33mm
60瓶
120瓶

100颗
33mm
60瓶
120瓶
片剂：Ф10mm
10颗
33mm
63瓶
125瓶

60颗
33mm
55瓶
110瓶

100颗
33mm
55瓶
110瓶
片剂：Ф20mm
10颗
33mm
63瓶
125瓶

60颗
33mm
45瓶
90瓶

100颗
33mm
43瓶
86瓶
﹟00 胶囊
10颗
33mm
63瓶
125瓶

60颗
33mm
43瓶
86瓶

100颗
33mm
42瓶
84瓶
# 0胶囊
10颗
33mm
63瓶
125瓶

60颗
33mm
43瓶
86瓶

100颗
33mm
42瓶
84瓶
# 1胶囊
10颗
33mm
63瓶
125瓶

60颗
33mm
47瓶
94瓶

100颗
33mm
45瓶
90瓶
# 2胶囊
10颗
33mm
63瓶
125瓶

60颗
33mm
50瓶
100瓶

100顆
33mm
50瓶
100瓶
# 3胶囊
10颗
33mm
63瓶
125瓶

60颗
33mm
50瓶
100瓶

100颗
33mm
50瓶
100瓶
# 4胶囊
10颗
33mm
63瓶
125瓶

60颗
33mm
52瓶
104瓶

100颗
33mm
51瓶
102瓶
四、光电数片机各家比较表：
项次
特性
厂牌

HW-8120CVII
国内16通道
中外合资16通道
评比最优者
1
5mm片剂速度
13,000顆/分
8,000顆/分
10,000顆/分
HW-8120CVII
2
5mm片剂 - 每瓶100颗
120瓶/分
80瓶/分
110瓶/分
HW-8120CVII
3
更换产品
只需更换产品组别
5秒钟完成
需更换入口模板，重新設定耗時長容易出錯
只需更换产品組別
HW-8120CVII
4
最小可数产品
2mm
5mm
3mm
HW-8120CVII
5
错误剔除裝置
可设定产品大小
剔除标准：太大太小剔除
视厂商有配备的，也只是形式上效用不大
有
与中外合资厂平手
6
外乱光耐受度
世界上最強
遇外乱光就不准确
一般
HW-8120CVII
7
粉尘补光
精确且渐近
无作用遇粉尘就不准
一般
HW-8120CVII
8
准确度
1/60,000
1/3,000
1/20,000
HW-8120CVII
9
维修方便性
与美國光电晶片大厂合作特制的光电蕊片
使电路非常精简維修
更换容易不需原厂技师
电路无法精简，维修不容易
系统维护复杂电路无法精简维护修不容易
需原厂技师
HW-8120CVII
10
故障处理
一組8通道故障，还有另外8通道可正常运作
可维持速度6,500颗/分
完全停线
完全停线
HW-8120CVII
11
电路系统通讯度
1,800伏特以上
依然准确不受干扰
非常差
约500伏特
大约1
