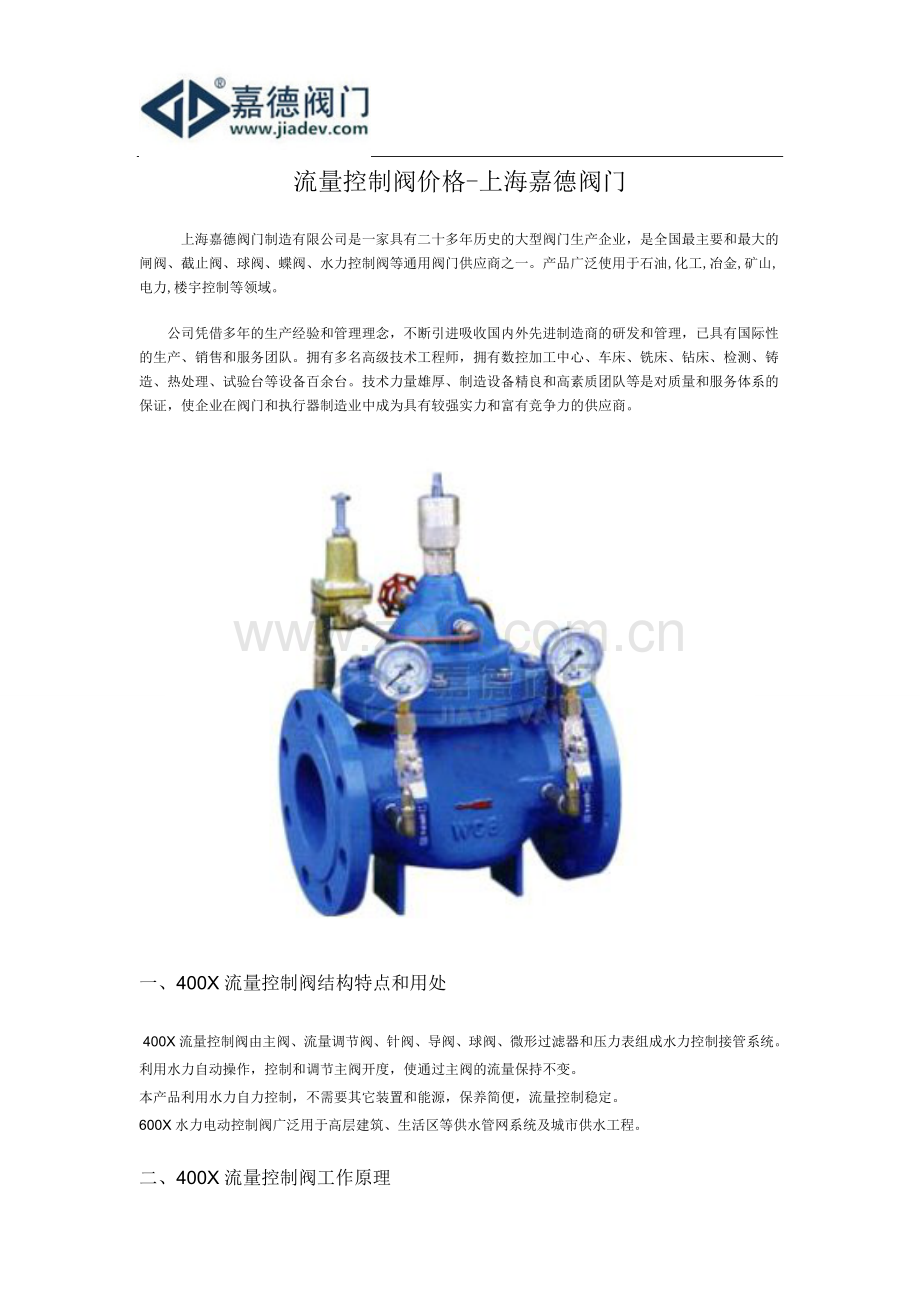

流量控制阀价格-上海嘉德阀门.doc

流量控制阀价格-上海嘉德阀门
　　 上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、400X流量控制阀结构特点和用处

 400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
600X水力电动控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、400X流量控制阀工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。
调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

三、400X流量控制阀主要技术参数

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
出口可调压力(MPa)
压力特性 △P2P1
流量特性 △P2P1
适用介质
介质温度(℃)
1.0
1.5
1.1
0.09-0.8
P2×8%
P2×15%
水
0-80
1.6
2.4
1.76
0.10-1.2
P2×10%
P2×20%
2.5
3.75
2.75
0.15-1.6
P2×12%
P2×25%

四、400X流量控制阀主要零件材料

零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢

五、400X流量控制阀连接尺寸

 400X流量控制阀结构图( 1.球阀 2.导阀 3.流量调节阀 4.针阀)

DN
L
A
A1
H
H1
F
D mm
D1 mm
D2 mm
n-Φd
mm
mm
mm
mm
mm
mm
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
20
180
282
200
172
106
116
105
105
105
75
75
75
58
58
56
4-13.5
4-13.5
4-14
25
180
282
200
172
106
116
115
115
115
85
85
85
68
68
65
4-13.5
4-13.5
4-14
32
180
282
200
172
106
116
140
140
140
100
100
100
78
78
76
4-17.5
4-17.5
4-18
40
240
320
210
265
210
170
150
150
150
110
110
110
88
88
84
4-17.5
4-17.5
4-18
50
240
320
210
265
210
170
165
165
165
125
125
125
102
102
99
4-17.5
4-17.5
4-18
65
250
330
215
310
215
180
185
185
185
145
145
145
122
122
118
4-17.5
4-17.5
8-18
80
285
350
220
350
245
210
200
200
200
160
160
160
133
133
132
8-17.5
8-17.5
8-18
100
360
410
230
460
305
275
220
220
235
180
180
190
158
158
156
8-17.5
8-17.5
8-22
125
400
420
245
520
365
310
250
250
270
210
210
220
184
184
184
8-17.5
8-17.5
8-26
150
455
430
260
570
415
355
285
285
300
240
240
250
212
212
211
8-22
8-22
8-26
200
585
440
280
695
510
460
340
340
360
295
295
310
268
268
274
8-22
12-22
12-26
250
650
450
300
780
560
500
395
405
425
350
355
370
320
320
330
12-22
12-26
12-30
300
800
460
320
902
658
580
445
460
485
400
410
430
370
370
389
12-22
12-26
16-30
350
860
470
340
1025
696
640
505
520
555
460
470
490
430
430
448
16-22
16-26
16-33
400
960
480
360
1080
735
715
565
580
620
515
525
550
482
482
503
16-26
16-30
16-36
450
1075
530
395
1030
610
780
615
640
670
565
585
600
532
550
548
20-26
20-30
20-36
500
1075
580
420
1135
665
830
670
715
730
620
650
660
585
585
609
20-26
20-33
20-36
600
1230
600
445
1270
725
920
780
840
845
725
770
770
685
685
720
20-30
20-36
20-39
700
1650
730
495
1460
865
980
895
910
960
840
840
875
800
800
820
24-30
24-36
24-42
800
1750
830
530
1640
925
1050
1015
1025
1085
950
950
990
905
905
928
24-33
24-39
24-48

六、400X流量控制阀安装示意图
