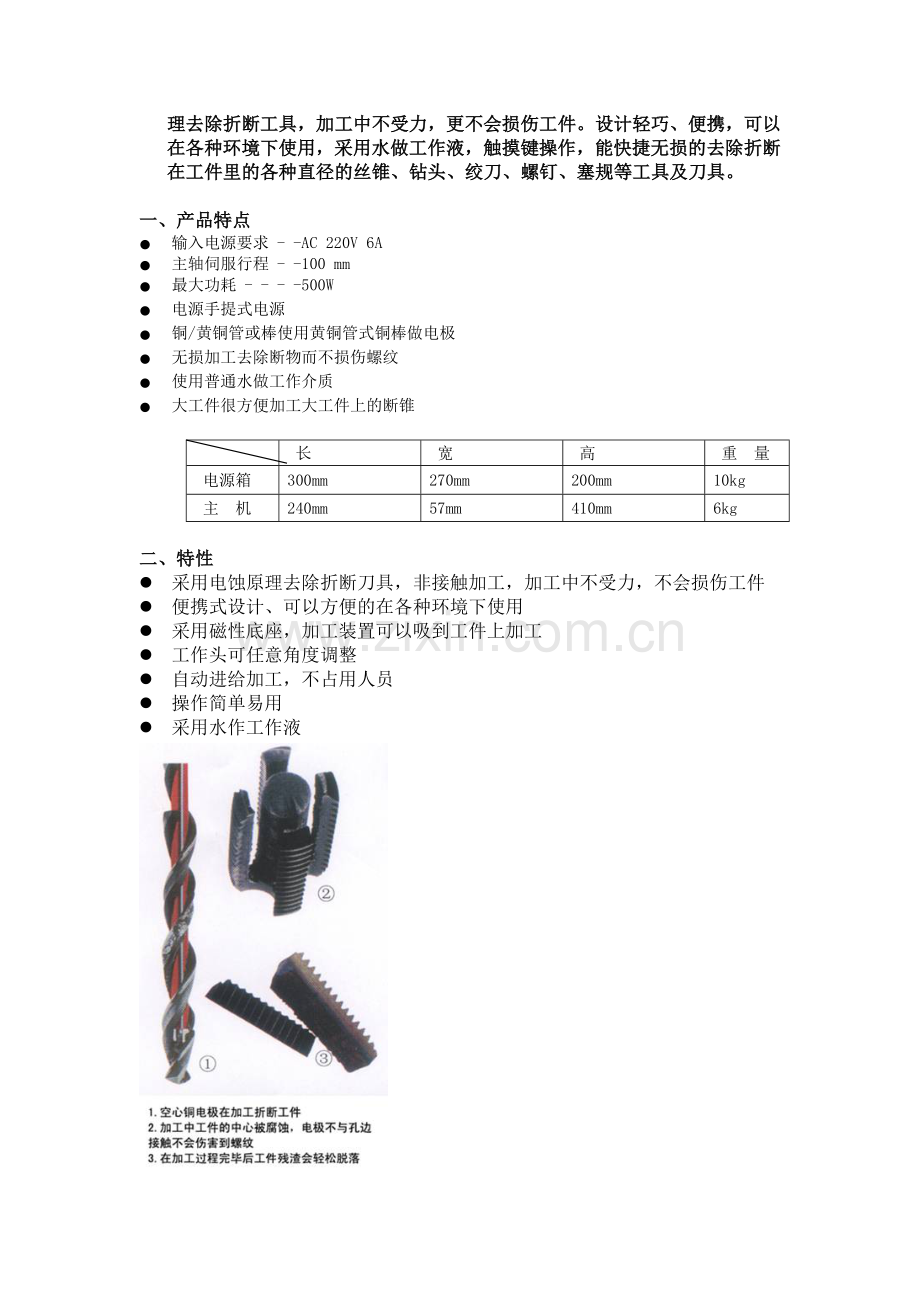

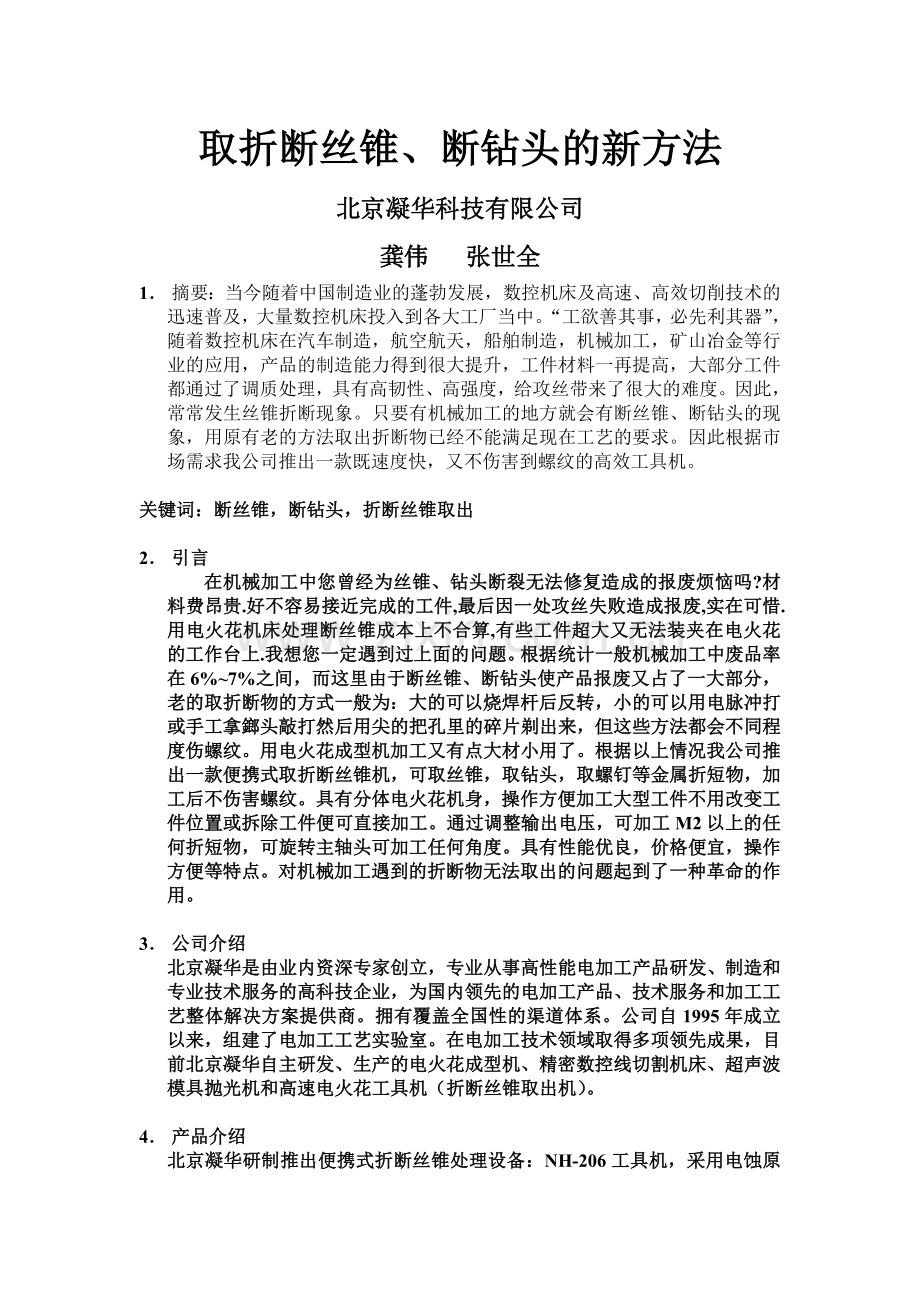

取折断丝锥、断钻头的新方法北京凝华科技有限公司龚伟张世全 1．摘要：当今随着中国制造业的蓬勃发展，数控机床及高速、高效切削技术的迅速普及，大量数控机床投入到各大工厂当中。“工欲善其事，必先利其器”，随着数控机床在汽车制造，航空航天，船舶制造，机械加工，矿山冶金等行业的应用，产品的制造能力得到很大提升，工件材料一再提高，大部分工件都通过了调质处理，具有高韧性、高强度，给攻丝带来了很大的难度。因此，常常发生丝锥折断现象。只要有机械加工的地方就会有断丝锥、断钻头的现象，用原有老的方法取出折断物已经不能满足现在工艺的要求。因此根据市场需求我公司推出一款既速度快，又不伤害到螺纹的高效工具机。关键词：断丝锥，断钻头，折断丝锥取出 2．引言在机械加工中您曾经为丝锥、钻头断裂无法修复造成的报废烦恼吗?材料费昂贵.好不容易接近完成的工件,最后因一处攻丝失败造成报废,实在可惜.用电火花机床处理断丝锥成本上不合算,有些工件超大又无法装夹在电火花的工作台上.我想您一定遇到过上面的问题。根据统计一般机械加工中废品率在6%~7%之间，而这里由于断丝锥、断钻头使产品报废又占了一大部分，老的取折断物的方式一般为：大的可以烧焊杆后反转，小的可以用电脉冲打或手工拿鎯头敲打然后用尖的把孔里的碎片剃出来，但这些方法都会不同程度伤螺纹。用电火花成型机加工又有点大材小用了。根据以上情况我公司推出一款便携式取折断丝锥机，可取丝锥，取钻头，取螺钉等金属折短物，加工后不伤害螺纹。具有分体电火花机身，操作方便加工大型工件不用改变工件位置或拆除工件便可直接加工。通过调整输出电压，可加工M2以上的任何折短物，可旋转主轴头可加工任何角度。具有性能优良，价格便宜，操作方便等特点。对机械加工遇到的折断物无法取出的问题起到了一种革命的作用。 3．公司介绍北京凝华是由业内资深专家创立，专业从事高性能电加工产品研发、制造和专业技术服务的高科技企业，为国内领先的电加工产品、技术服务和加工工艺整体解决方案提供商。拥有覆盖全国性的渠道体系。公司自1995年成立以来，组建了电加工工艺实验室。在电加工技术领域取得多项领先成果，目前北京凝华自主研发、生产的电火花成型机、精密数控线切割机床、超声波模具抛光机和高速电火花工具机（折断丝锥取出机）。 4．产品介绍北京凝华研制推出便携式折断丝锥处理设备：NH-206工具机，采用电蚀原理去除折断工具，加工中不受力，更不会损伤工件。设计轻巧、便携，可以在各种环境下使用，采用水做工作液，触摸键操作，能快捷无损的去除折断在工件里的各种直径的丝锥、钻头、绞刀、螺钉、塞规等工具及刀具。一、产品特点 l 输入电源要求 - -AC 220V 6A l 主轴伺服行程 - -100 mm l 最大功耗 - - - -500W l 电源手提式电源 l 铜/黄铜管或棒使用黄铜管式铜棒做电极 l 无损加工去除断物而不损伤螺纹 l 使用普通水做工作介质 l 大工件很方便加工大工件上的断锥长宽高重量电源箱 300mm 270mm 200mm 10kg 主机 240mm 57mm 410mm 6kg 二、特性 l 采用电蚀原理去除折断刀具，非接触加工，加工中不受力，不会损伤工件 l 便携式设计、可以方便的在各种环境下使用 l 采用磁性底座，加工装置可以吸到工件上加工 l 工作头可任意角度调整 l 自动进给加工，不占用人员 l 操作简单易用 l 采用水作工作液三、功能 l 采用单项220V电源 l 触摸键操作 l 加工深度自动控制 l 内置工作液泵 l 提供多种选购件以适用于不同的需求四、加工效果 l 加工范围折断物直径Φ2以上的任何尺寸的丝锥五、加工速度丝锥直径加工长度时间电极直径 M6 10m 5min Φ3 M10 10m 12 min Φ5 北京凝华科技有限公司电话：(010)83442091 传真：(010)60804985 Email：gong@ 地址：北京市石龙经济开发区平安路1号邮编：102308 联系人：龚伟网址：
