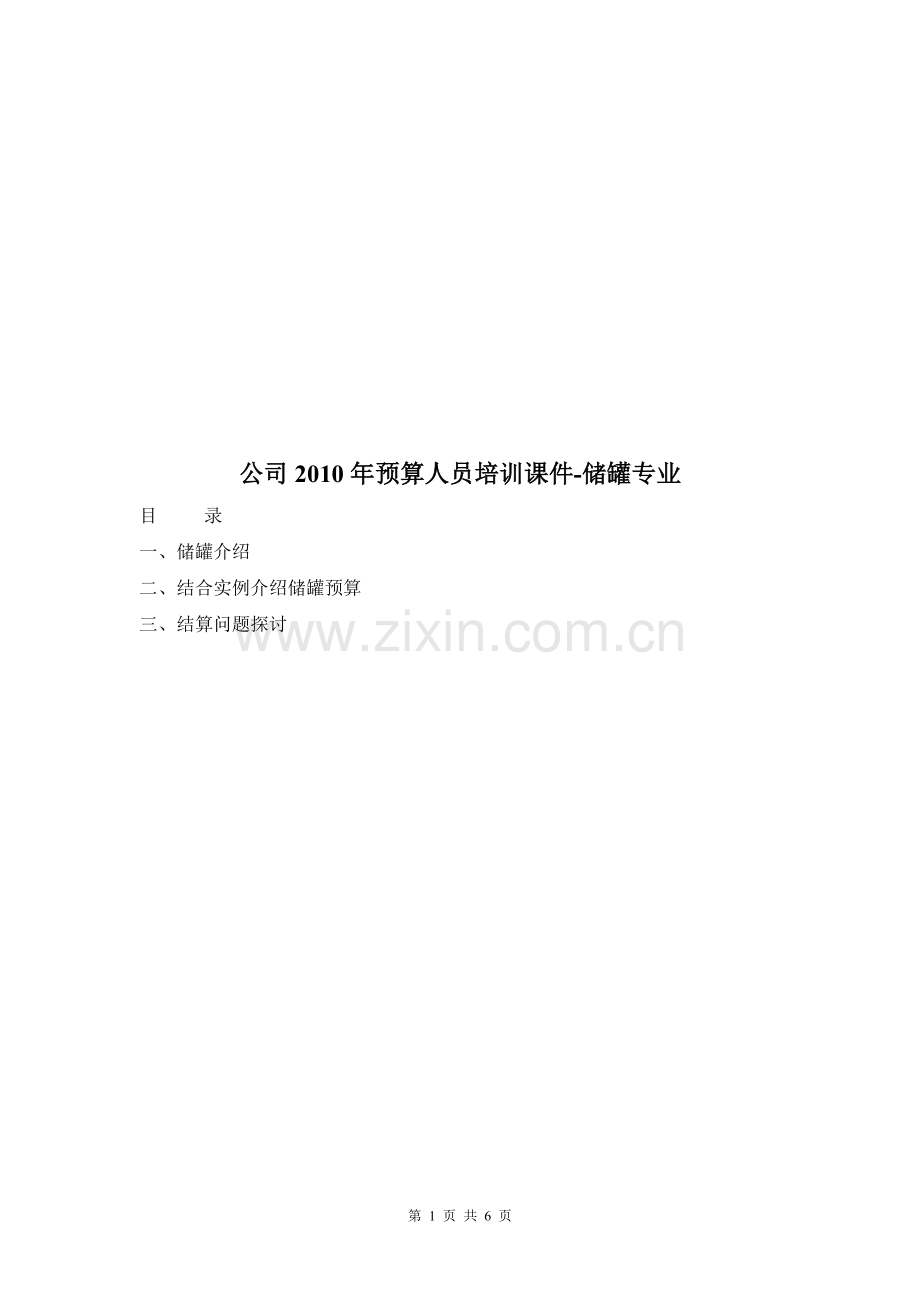

公司2010年预算人员培训课件-储罐专业.doc

公司2010年预算人员培训课件-储罐专业
目 录
一、储罐介绍
二、结合实例介绍储罐预算
三、结算问题探讨

1.0储罐的分类
1.1拱顶罐(通常容积在20000立以内）
1.2内浮顶罐(通常容积在10000立以内）
1.3外浮顶罐(通常容积20000~150000立）
1.4低温双层储罐(通常容积10000~160000立）
2.0储罐常见的附件
人孔、清扫孔（排污孔）、各类工艺、仪表接管、呼吸阀、阻火器、量油孔、加热器
外浮顶储罐的附件
• 密封装置（一次密封及二次密封）、刮蜡机构(重锤式）、阴极保护、中央排水、搅拌器（旋喷器）
3.0储罐预算
3.1工程量计算
3.1.1按照不同的储罐种类、形式、容积，以实际排版图所示尺寸计算重量，不扣除孔洞面积，以“吨”为单位计算。范围包括罐本体（底板、壁板、顶板），加强圈、补强圈、垫板等。
3.1.2水压试验、胎具制作拆除等均以“座”为单位计算。
3.1.3储罐附件按不同种类，分别以吨、套、个为单位套用定额子目。
3.2其他需要单独套用的项目(不在储罐安装章节）
3.2.1劳动保护
3.2.2保温支撑圈
3.2.3现场组装平台铺设及拆除
3.2.4附件（成品供货）、机加工件的制作
3.2.5热处理（焊缝的预热及后热、接管局部热处理及壁板整体热处理）
3.2.6基础的沉降观测
3.2.7特殊技术措施费（如冬季缓冷、外部倒运等）
3.2.8施工场地平整与垫层处理
3.2.9上水管线的敷设与拆除
3.2.10无损检测及理化试验(焊缝试漏不在此范围)
3.2.11型钢圈煨制和煨八字
3.2.12储罐的标定费用（通常由业主负责）
3.3与其它相关册定额的关系
3.3.1各种吊耳制作安装、吊装加固执行第一册《设备安装工程》中相应项目；
3.3.2 防雷接地、静电接地执行第四册《电气安装工程》中相应项目。
3.3.3 刷油、绝热、防腐蚀、油罐阴极保护执行第九册《刷油、绝热、防腐蚀工程》中相应项目
3.5有关系数换算注意事项
3.5.1定额中油罐的预制安装是按一个工地同时建造2台及以上相同类型（容积）的考虑的，如果一个工地只建造1台同类型储罐时，定额中的人工费、机械费乘以系数1.25。
3.5.2储罐的水压试验是按照同容积2台以上连续交替试压考虑的，如果一台单独试压，定额人工费、机械费乘以系数1.3。
3.5.3内浮顶储罐水压试验执行拱顶罐水压试验项目，定额人工费、机械费乘以系数1.2。
3.5.4不锈钢储罐的配件（不含加热器）安装执行碳钢罐配件的相应子目，基价乘以系数1.3。
3.5.5如果设计要求的焊接材料与定额选用不一致，可按实际焊接材料价格进行换算。
3.6储罐主材损耗的计算
3.6.1在07版本的定额中，没有在储罐制作安装列出主材损耗系数，但做了以下说明：
3.6.2如果设计指定规格，钢板(平板）的损耗系数为6.2%
3.6.3如果设计没有指定规格，钢板(平板）的损耗系数按照实际排版图进行计算。
3.6.4卷板的损耗系数为8%
3.6.5型钢的损耗系数为5%
3.6.6钢管的损耗系数为3.5%
3.7自动焊浮顶罐的板幅调整
• 底板板幅调整
• 储罐制作安装项目中已经对底板中幅板的周长进行了取定，不同容积的储罐周长取定值也不同。取定值如下：
• 5万立储罐：长14.8m,宽3m,周长35.6m.
• 10万立储罐：长14.8m,宽3m,周长35.6m.
• 12.5万立储罐：长15m,宽2.75m,周长35.5m.
• 15万立储罐：长12m,宽2.6m,周长29.2m.
• 实际应用中，如果周长增加，则执行调减项目，如果周长减少，则执行调增项目。底板边缘板的板幅不做调整。
3.8壁板板幅调整
• 储罐制作安装项目中已经对壁板的节数、张数分别进行了取定，不同容积的储罐节数和张书取定值也不同。具体如下：
• 5万立储罐：共10节，每节18张.
• 10万立储罐：共8节，每节24张.
• 12.5万立储罐：共9节，每节20张.
• 15万立储罐：共8节，每节25张.
• 实际应用中，如果张数或节数增加，则执行调增项目，如果张数或节数减少，则执行调减项目。
3.9储罐胎具制作拆除及摊销
07版本的定额中，胎具有关的费用均不包含在储罐制作安装项目中，单独计算，应用时请注意以下几点：
1、每套胎具的制作按照一个工地同一时期建造同结构、同容积的台数一次摊入（在周转次数以内）。
2、胎具安装拆除按不同储罐的特点每台计算一次。
3、临时加固件的摊销次数为5次，其余胎具的摊销次数均为10次。
4、胎具均按重复使用考虑，只有超过定额规定的周转次数方可增加制作次数。

储罐制作与安装的比例划分：
序号
项目名称
制作（%）
安装（%）
人工费
材料费
机械费
人工费
材料费
机械费
1
拱顶油罐预制安装
35
38.17
31.54
65
61.83
68.46
2
浮顶油罐预制安装
34.28
30.59
27.09
65.72
69.41
72.91
3
内浮顶油罐预制安装
35
26.9
19.2
65
73.1
80.8
4
不锈钢油罐预制安装
32.66
15.2
31.44
67.34
84.8
68.56
结算时需要注意事项：
• 现场组装平台铺设及拆除
• 特殊技术措施费（如冬季缓冷、外部倒运等）
• 施工场地平整与垫层处理
• 上水管线的敷设与拆除
上述内容的工程量计算应以业主及监理批复的施工方案内的工程量为依据。或者是现场签证确认的单据。
• 浮顶人孔一般为现场制作，而定额是按照成品供货考虑，如果是现场制作应单独记取制作费。
• 热处理应根据图纸及设计文件要求，套取相应的子目。
• 无损检测工作包含罐体、接管以及组装胎具拆卸后所发生的检测项目，应细读设计文件及规范。
• 定额壁板、罐底中幅板的板幅调整在实践中经常碰到，注意实际排版图与施工图（或招标图）进行比对。
• 试压水费需单独计算（按实际水价）
储罐部分07版定额与99版定额的区别
• 修订时，将1999版石化安装定额项目中设备的本体预制安装、组装胎具制作安装及拆除、吊装加固、吊耳制作安装、临时技措、着色探伤、磁粉探伤、硬度测定、预热及后热处理、钢卷板的开卷平直、现场组装平台的搭拆、基础二次灌浆等辅助项目等工作全部单独列项，以划分工作界限和体现工程实体与措施项目分离。
• 本次修订除分列项目和完善1999版石化安装定额中的各项目外，主要新编了12.5万立方米和15万立方米浮顶油罐预制安装(自动焊) ，油罐密封安装，5000立方米以上不锈钢罐预制安装、低压干式气柜预制安装、不锈钢料斗料仓预制安装、高强螺栓连接设备框架结构安装、定量和定性光谱分析检测等项目。
