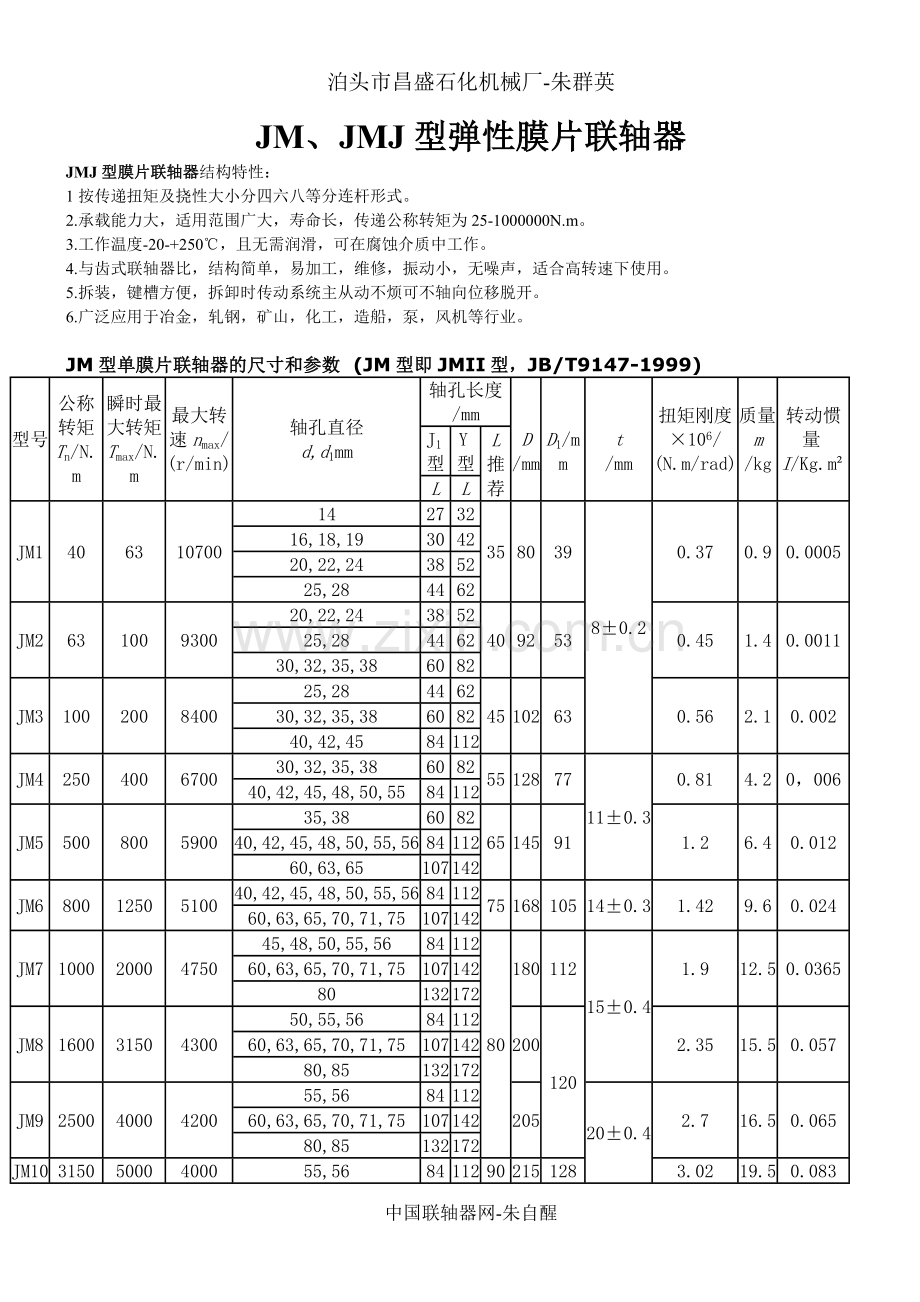

JM型弹性膜片联轴器.doc

泊头市昌盛石化机械厂-朱群英
JM、JMJ型弹性膜片联轴器
JMJ型膜片联轴器结构特性：
1按传递扭矩及挠性大小分四六八等分连杆形式。
2.承载能力大，适用范围广大，寿命长，传递公称转矩为25-1000000N.m。
3.工作温度-20-+250℃，且无需润滑，可在腐蚀介质中工作。
4.与齿式联轴器比，结构简单，易加工，维修，振动小，无噪声，适合高转速下使用。
5.拆装，键槽方便，拆卸时传动系统主从动不烦可不轴向位移脱开。
6.广泛应用于冶金，轧钢，矿山，化工，造船，泵，风机等行业。

JM型单膜片联轴器的尺寸和参数  (JM型即JMII型，JB/T9147-1999)
型号
公称转矩
Tn/N.m
瞬时最大转矩
Tmax/N.m
最大转速nmax/
(r/min)
轴孔直径
d,d1mm
轴孔长度/mm

D
/mm

D1/mm

t
/mm
扭矩刚度
×106/
(N.m/rad)
质量m
/kg
转动惯量I/Kg.m²
J1型
Y型
L
推荐
L
L
JM1
40
63
10700
14
27
32
35
80
39
8±0.2
0.37
0.9
0.0005
16,18,19
30
42
20,22,24
38
52
25,28
44
62
JM2
63
100
9300
20,22,24
38
52
40
92
53
0.45
1.4
0.0011
25,28
44
62
30,32,35,38
60
82
JM3
100
200
8400
25,28
44
62
45
102
63
0.56
2.1
0.002
30,32,35,38
60
82
40,42,45
84
112
JM4
250
400
6700
30,32,35,38
60
82
55
128
77
11±0.3
0.81
4.2
0，006
40,42,45,48,50,55
84
112
JM5
500
800
5900
35,38
60
82
65
145
91
1.2
6.4
0.012
40,42,45,48,50,55,56
84
112
60,63,65
107
142
JM6
800
1250
5100
40,42,45,48,50,55,56
84
112
75
168
105
14±0.3
1.42
9.6
0.024
60,63,65,70,71,75
107
142
JM7
1000
2000
4750
45,48,50,55,56
84
112
80
180
112
15±0.4
1.9
12.5
0.0365
60,63,65,70,71,75
107
142
80
132
172
JM8
1600
3150
4300
50,55,56
84
112
200
120
2.35
15.5
0.057
60,63,65,70,71,75
107
142
80,85
132
172
JM9
2500
4000
4200
55,56
84
112
205
20±0.4
2.7
16.5
0.065
60,63,65,70,71,75
107
142
80,85
132
172
JM10
3150
5000
4000
55,56
84
112
90
215
128
3.02
19.5
0.083
60,63,65,70,71,75
107
142
80,85,90
132
172
JM11
4000
6300
3650
60,63,65,70,71,75
107
142
100
235
132
23±0.5
3.46
25
0.131
80,85,90,95
132
172
JM12
5000
8000
3400
60,63,65,70,71,75
107
142
250
145
3.67
30
0.174
80,85,90,95
132
172
100
167
212
JM13
6300
10000
3200
63,65,70,71,75
107
142
110
270
155
5.2
36
0.239
80,85,90,95
132
172
100,110
167
212

JM14
8000
12500
2850
65,70,71,75
107
142
115
300
162
27±0.6
7.8
45
0.38
80,85,90,95
132
172
100,110
167
212
JM15
10000
16000
2700
70,71,75
107
142
125
320
176
8.43
55
0.5
80,85,90,95
132
172
100,110,120,125
167
212
JM16
12500
20000
2450
75
107
142
140
350
186
32±0.7
10.23
75
0.85
80,85,90,95
132
172
100,110,120,125
167
212
130
202
252
JM17
16000
25000
2300
80,85,90,95
132
172
145
370
203
10.97
85
1.1
100,110,120,125
167
212
130,140
202
252
JM18
20000
31500
2150
90,95
132
172
165
400
230
13.07
115
1.65
100,110,120,125
167
212
130,140,150
202
252
160
242
302
JM19
25000
40000
1950
100,110,120,125
167
212
175
440
245
38±0.9
14.26
150
2.69
130,140,150
202
252
160,170
242
302
JM20
31500
50000
1850
110,120,125
167
212
185
460
260
22.13
170
3.28
130,140,150
202
252
160,170,180
242
302
JM21
35500
56000
1800
120，125
167
212
200
480
280
38±0.9
23.7
200
4.28
130，140，150
202
252
160，170，180
242
302
190，200
282
352
JM22
40000
63000
1700
130，140，150
202
252
210
500
295
24.6
230
5.18
160，170，180
242
302
190，200
282
352
JM23
50000
80000
1600
140，150
202
252
220
540
310
44±1
29.71
275
7.7
160，170，180
242
302
190，200，220
282
352
JM24
63000
100000
1450
150
202
252
240
600
335
50±1.2
32.64
380
9.3
160，170，180
242
302
190，200，220
282
352
240
330
410
JM25
80000
125000
1400
160，170，180
242
302
255
620
350
37.69
410
15.3
190，200，220
282
352
240，250
330
410
JM26
90000
140000
1300
180
242
302
275
660
385
50.43
510
20.9
190，200，220
282
352
240，250，260
330
410
JM27
112000
180000
1200
190，200，220
282
352
295
720
410
60±1.4
71.51
620
32.4
240，250，260
330
410
280
380
470
JM28
140000
200000
1150
220
282
352
300
740
420
93.37
680
36
240，250，260
330
410
280，300
380
470
JM29
160000
224000
1100
240，250，260
330
410
320
770
450
114.53
780
43.9
280，300，320
380
470
JM30
180000
280000
1050
250，260
330
410
350
820
490
130.76
950
60.5
280，300，320
380
470
340
450
550
备注：轴孔长度请优选L推荐.质量、传动惯量是按L推荐计算近似值。

JM型弹性膜片联轴器是最具代表性的金属扰性联轴器，它在各种机械设备上都可以采用。其膜片采用0.3～2mm厚的特殊高强度不透钢薄板铆制成组件，上面有4～16个铰制孔，用 螺拴分别与主、从动法兰联结。运行中膜片受拉、压、扭应力。这种联轴器制造成本低，传递扭矩范围大，力学性能好，装拆方便，对安装精度要求不高，它集中体 现了扰性联轴器的优点，可广泛应用于各种领域，适应多种 工况条件，例如泵、风机、轧机、造纸机械、电力机械、水泥机械、船舶工业、航空航天等。
由于其减振性能好、传动平稳，在各种行业的应用中，得到普通的赞同 和采用，尤其是在造纸行业中，它能使您生产出的纸张更加平整、光滑、质量大幅度提高，使您能够始终领先一步，同时也是发电厂、石化厂、水泥厂、轧钢厂、矿 山等进行技术改造、替代进口、节能降耗的最佳选择。
