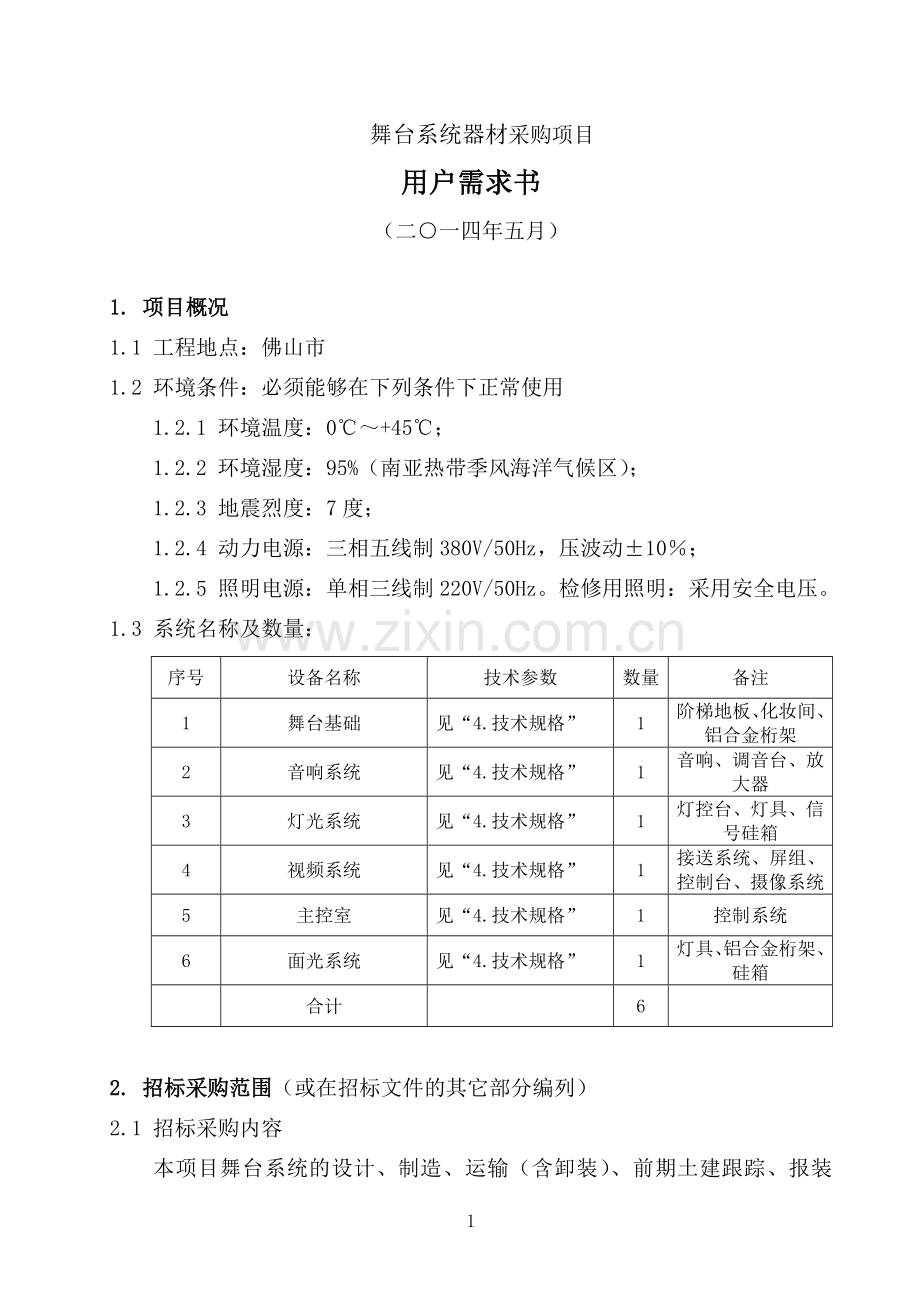

舞台系统器材采购项目
用户需求书
（二○一四年五月）

1. 项目概况
1.1 工程地点：佛山市
1.2 环境条件：必须能够在下列条件下正常使用
1.2.1 环境温度：0℃～+45℃；
1.2.2 环境湿度：95%（南亚热带季风海洋气候区）；
1.2.3 地震烈度：7度；
1.2.4 动力电源：三相五线制380V/50Hz，压波动±10％；
1.2.5 照明电源：单相三线制220V/50Hz。检修用照明：采用安全电压。
1.3 系统名称及数量：
序号
设备名称
技术参数
数量
备注
1
舞台基础
见“4.技术规格”
1
阶梯地板、化妆间、铝合金桁架
2
音响系统
见“4.技术规格”
1
音响、调音台、放大器
3
灯光系统
见“4.技术规格”
1
灯控台、灯具、信号硅箱
4
视频系统
见“4.技术规格”
1
接送系统、屏组、控制台、摄像系统
5
主控室
见“4.技术规格”
1
控制系统
6
面光系统
见“4.技术规格”
1
灯具、铝合金桁架、硅箱

合计

6

2. 招标采购范围（或在招标文件的其它部分编列）
2.1 招标采购内容

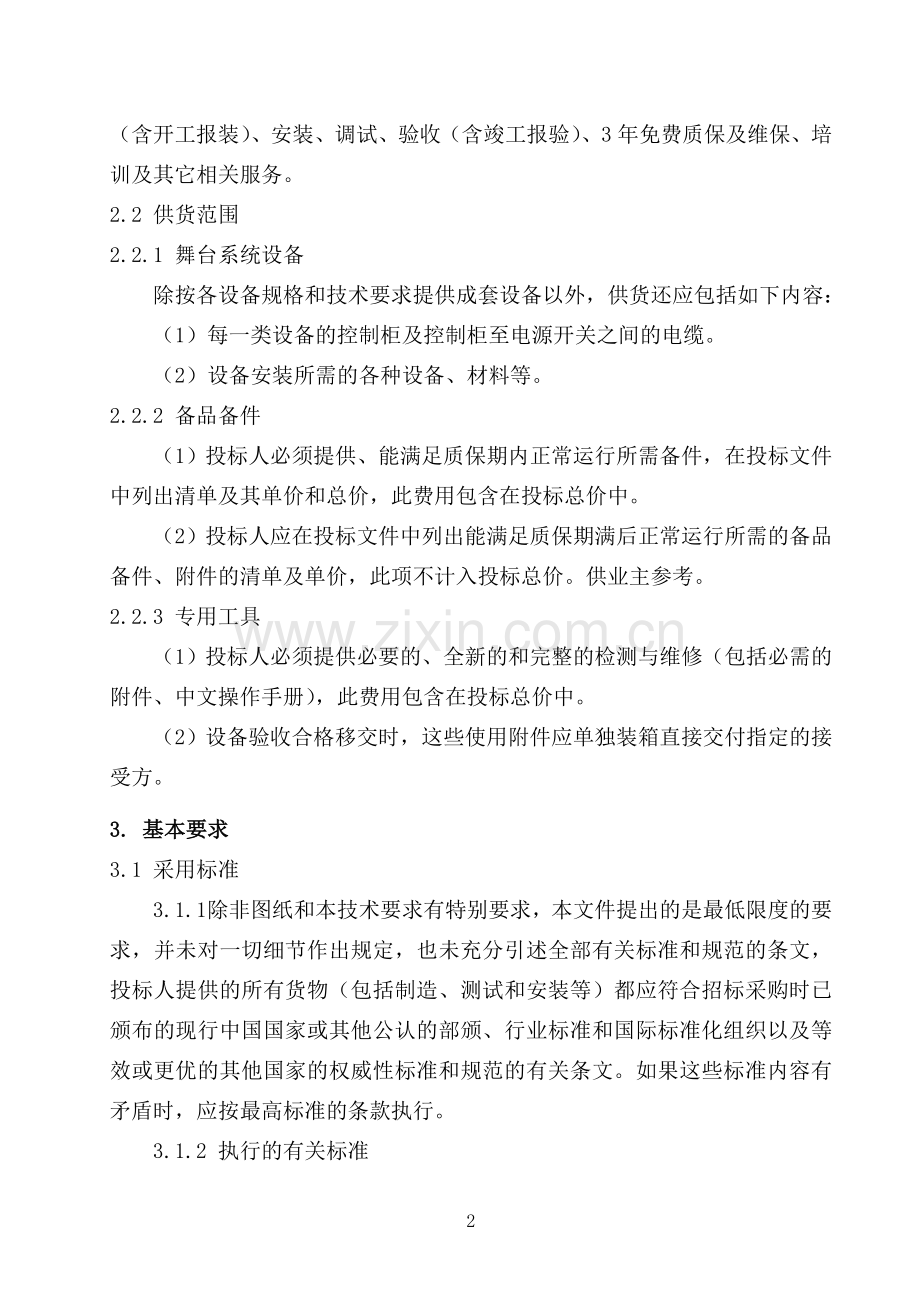

本项目舞台系统的设计、制造、运输（含卸装）、前期土建跟踪、报装（含开工报装）、安装、调试、验收（含竣工报验）、3年免费质保及维保、培训及其它相关服务。
2.2 供货范围
2.2.1 舞台系统设备
除按各设备规格和技术要求提供成套设备以外，供货还应包括如下内容：
（1）每一类设备的控制柜及控制柜至电源开关之间的电缆。
（2）设备安装所需的各种设备、材料等。
2.2.2 备品备件
（1）投标人必须提供、能满足质保期内正常运行所需备件，在投标文件中列出清单及其单价和总价，此费用包含在投标总价中。
（2）投标人应在投标文件中列出能满足质保期满后正常运行所需的备品备件、附件的清单及单价，此项不计入投标总价。供业主参考。
2.2.3 专用工具
（1）投标人必须提供必要的、全新的和完整的检测与维修（包括必需的附件、中文操作手册），此费用包含在投标总价中。
（2）设备验收合格移交时，这些使用附件应单独装箱直接交付指定的接受方。
3. 基本要求
3.1 采用标准
3.1.1 除非图纸和本技术要求有特别要求，本文件提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述全部有关标准和规范的条文，投标人提供的所有货物（包括制造、测试和安装等）都应符合招标采购时已颁布的现行中国国家或其他公认的部颁、行业标准和国际标准化组织以及等效或更优的其他国家的权威性标准和规范的有关条文。如果这些标准内容有矛盾时，应按最高标准的条款执行。
3.1.2 执行的有关标准
所有舞台系统的设计、制造、安装及调试，均须符合中华人民共和国国家标准JGJ57-2000 J67-2001、GB50258-96、SBCQB-01006-2003等相关标准的全部要求。安装调试以设备技术部门与使用技术部门检测验收合格为准。
3.2 基本技术要求
3.2.1 投标人应充分理解并认真遵循本招标文件的要求，所提供设备的品质、性能和使用寿命至关重要。所有货物必须是崭新的、可靠的、技术成熟的，软件是满足以上条件的较新版本。
3.2.2 每样设备必须具备JGJ57-2000 J67-2001《剧场建筑设计规范》规定的安全装置外，还应至少具有本文件要求的各项保护功能。
3.2.3 各设备除必须满足基本要求外，还应符合本文件要求。当要求有差异时，以本文件要求为准。
3.2.4 本文件未作具体要求的，由制造商按其定型产品的要求进行合理的配置。
4. 技术规格
4.1舞台设备主要功能参数及设计安装土建尺寸（以招标人提供的图纸为准）
分类
序号
货物名称
数量
单位
技术参数
备注
音
响
系
统

1
线阵全频音箱
6
只
频率响应60Hz 17KHz(+3dB)/50Hz 18KHz(-10dB)
灵敏度 LF:105dB SPL/HF:113dB SPL标称阻抗LF/HF:800/160W单元组成 LF:2x10"/HF:1x3"
覆盖角度 75度 (H)x15度 (V)最大值/峰值声压级 LF:134dB/139dB、HF:135dB/140dB
尺寸（高x宽x深）300x615x435mm
主响
2
侧听音箱
4
只
频率响应 40Hz 200Hz(+3dB)
灵敏度 101dB SPL
标称阻抗 8 ohms额定功率 650W
单元组成 1x15"最大值/峰值声压LF:136dB/142dB、MF:135dB/141dB、HF:142dB/148dB
左右侧面补声
3
超低双2*18寸音箱
4
只
频率响应： 35Hz—150Hz ±3dB
灵敏度： 102dB 最大声压级：138dB阻抗：4Ω额定功率：1800W
主响
4
12寸监听音箱
6
只
频率范围 55Hz - 20kHz ±4dB 功率 450W（连续）,900W（节目） 灵敏度 98dB 最大声压级(dB) 127/133 覆盖角(平均) 80°H x 50°V 标称阻抗 8Ω
演员监听
5
8寸两分频音箱
2
只
频率范围 60Hz - 20kHz ±4dB功率 250W（连续）, 500W（节目）灵敏度 94dB最大声压级(d118/124覆盖角(平均) 100°H x 60°V标称阻抗 8Ω
主控室操作监听
6
超低音系统箱功放
2
台
开关电源，专业改进型2通道数字功放，功率2X2800W/2欧 2X2600W/4欧 2X1400W/8欧，5600W/4欧桥接，5200W/8欧桥接，70V/1050W，100V/1500W,频率响应(1W8Ω):20HZ－20KHZ，信噪比>110dBA (20Hz-20kHz,A计权)，串音分离：> 70dB @ 1kHz，阻尼系数(8欧):大于5000@20～200HZ,过压/欠压保护，直流保护.VHF保护.散热保护.交流保护.开机/关机静音，削波限幅器,可选遥控.
低音放大器
7
线阵音箱功放
4
台
开关电源，专业改进型2通道数字功放，功率2X2800W/2欧 2X2600W/4欧 2X1400W/8欧，5600W/4欧桥接，5200W/8欧桥接，70V/1050W，100V/1500W,频率响应(1W8Ω)
主声放大器
8
主控室监听功放
1
台
2*700W/8ohm功放(2U)
监听放大器
9
专业CD播放器
1
台
防震、可切换音频主道、专业双CD/MP3 USB播放器
播放机
10
调音台
1
台
规格简述：32路通道
GB30话筒前置放大器和精确的均衡电路真正的7母线结构
2组立体声输入，2 组立体声返回
通道直接输出
方便的对讲通话
6组AUX辅助输出，其中4组AUX可选择推子前或推子后
18dB/倍频程陡峭的高通滤波器
12段LED电平显示器
PSU内置电源

主控台
11
效果器
1
台
立体声数字混响器(效果器),双处理器(输入输出采用XLS平衡插头)
外接麦克风混响效果
12
音频处理器
3
台
4*8通道音箱控制器/音频数字处理器
分频处理
13
电源控制
2
台
内部微处理器控制，带电源滤波功能，可顺序开机，逆序关机，并可多台级联使用，操作方便

14
SHURE PGX24/SM58无线麦克风
6
套
ULXS4 无线分集接收机
带组扫描功能的自动频率选择
超过 1400 个可选频率
5 段发射音频信号强度指示
射频指示灯
3 段发射机电池电量指示
先进的多功能 LCD 可以显示组和通道
话筒/线路开关
可远程操作的 1/2 波长天线
XLR 和 1/4 英寸输出
结实的金属底板
1/2 机架设计
ULX® 标准或专业系列手持式无线发射机：
可以选择性能优异的舒尔人声话筒来搭配 ULX® 标准或专业系列手持式无线发射机使用。您可以选择 SM58® 或 Beta 系列话筒，它们均能使 ULX 系列手持式无线发射机发挥其清晰的信道传输效果和灵活性
主持、乐队主唱
15
SHURE SM57
有线麦克风
8
支
48V幻象电源控制，电容指标平直的响应专为灵敏的原声乐器应设计
乐队
户
外
音
响
系
统
16
8路声艺调音台
2
台
频率响应：话筒/线路输入到任何输出端：(20Hz-20KHz)+1dB /-3dB
总谐波失真和噪声：<0.007%
130dB输入到混音, 话筒增益30dB
话筒输入的等效输入噪声: 22Hz-22KHz不加权-128dB(信源内阻150Ω)
母线噪声: 20Hz-20KHz宽带线路输入, 终端负载为150Ω, RMS(有效值)测量
混音: 推子在下面, 最大混音电平：<-85dB
通道之间串音: 通道哑音, >96dB; 推子位置(标记+0) >96dB
辅助发送端口：>86dB
输入和输出阻抗：话筒输入：2.4KΩ单声输入：11KΩ
立体声输入：100KΩ
输出：75Ω
输入和输出电平:
话筒/线路的最大输入电平：+17dBu
线路的最大输入电平：+30dBu
立体声输入最大电平：+30dBu
最大混音输出电平：+20dBu
耳机最大输出电平：300mw/200Ω
均衡器：HF(高频) 12KHz,±15dB, 搁架式MF(中频) 140Hz-3KHz, ±15dB, Q=15LF(低频) 80Hz,±15dB, 搁架式
户外流动调音控制
17
pioneer DV-2042K播放机
1
台
DivX CD MP3-CD CD-R DVD
户外流动播放机
18
12u机柜
2
个
滑轮式
户外机柜
19
15寸音箱支架
4
个
标配

20
15寸三分频音箱
4
只
频率响应： 48Hz—20KHz ±3dB
灵敏度： 100dB
最大声压级：133dB
扩散角度(H×V): 90°×40°
阻抗：8Ω 额定功率：500W
户外流动演出
21
户外功放
1

台
8Ω立体声功率：4x1300W
4Ω立体声功率：4x1900W
频响范围:20Hz-20KHz+0/-0.5dB
总谐波失真加噪声：﹤0.07%
信噪比：﹥105dB
阻尼系数：﹥600 @ 8Ω
输入抗阻：20KΩ (balance)/10KΩ (unbalance)输入灵敏度：1.0VAC-180V-240V,(50Hz-60Hz)
放大器保护：内置压缩限制功能，确保系统正常工作，完善的保护电路，开关机冲击保护，温度保护，短路保护，直流保护。

灯
光
系
统
1
摇头光束灯
30
台
光束灯输入电源:AC100-240V
电源频率:50/60Hz
功率:200W
保险管:5A
防水系数:IP20
散热方式:风冷
最高使用环境温度 :45oC
外壳颜色 :黑色
灯泡类型 : SIRUSHI132W
灯泡的单位功率 : 132W
灯泡的平均寿命:3,000 小时
色温:8500K
DMX控制通道数:12/12/14CH
DMX 接头:3 Pin
操作模式:主从模式/面板控制模式/独立运行模式/声控模式
图案片 :14个图案片+白光，带旋转的渐变效果和图案摆动效果
调焦:5米到无限远
棱镜 :带快速旋转3棱镜或8棱镜
水平扫描，度数 :540°
垂直扫描，度数 :250

2
摇头电脑灯
16
台
棱镜：8 面自转棱镜双向变速旋转
棱镜片+降温片+雾化片+白光
变焦：DMX 线性变焦
频闪：双片式频闪，1-20 次/秒
旋转角度：水平方向 540°，垂直方向 270°；具自动回位功能
光束角度：调焦 0°-- 4°
控制方式：国际标准 DMX512 信号，3 芯、5 芯 DMX512 接口
通道模式：标准 14 个通道
内置无线信号接收装置
符合 CE 标准或 UL 标准，UL 标准和 GB7000.15—2000 标准
含灯泡、保险绳、灯钩、信号线等配件对焦：2M-无限远
变焦：13度-42度
水平：530度
垂直：280度
安装点：8对1/4英寸锁位
固定装置：水平/垂直锁定装置

3
摇头LED帕灯
12
台
色温：色温校正10000K~3200K,线性调节

调光：0-100%线性调节
频闪：0～25次/秒
旋转角度：水平方向540°，垂直方向270°；
具自动回位功能
光束角度11.03°~19.56°线性变焦
控制方式：国际标准DMX512信号，3芯和5芯接口 RDM控制协议
精简模式11个通道、
标准模式16个通道、
扩展模式22个通道
主从同步控制模式
单一场景模式
单机模式
自检模式
其它功能：水平、垂直速度可调
风机自动调速功能LED温度过高时切断电源功能
屏幕亮度和对比度可调显示LED光源、灯具使用时间示DMX512
通道值 菜单显示倒置外壳及防护等级：耐高温工程塑胶+压铸铝，IP20

工作环境温度：-20°C～40°C

4
1000W面光帕灯
20
支
GE系列灯泡，聚光 散光，铝属耐高温

5
54*3WLED帕灯
50
台
光源：采用大功率的1WLED，出厂默认为韩半LED(可选择、流明、K2、等品牌LED)，具有寿命长、光效高、无辐射与低功耗等优点
二次光学采用了高透光性的亚克力透镜，光束角度8°\15°\25°\50°可选。
LED采用静态恒流驱动方式，恒流精度高，无闪烁（400HZ）。
混色效果：灵活多变的RGB混色调节，HSL混色调节，灯光师们极为习惯的调节方式
多种频闪效果和颜色彩虹功能
LED数码管显示菜单
灯具采用具有PFC功率因数校正的开关电源，PF>0.99，效率高达90%，真正绿色环保
工作电压、功率：AC90V-250V（50-60Hz）
额定功率：150W
工作时最大允许环境温度：40℃
设备表面最高温度：60℃
尺寸：160*210*210（mm）
净重：7 kg
外壳材料：铝合金+塑料
投射距离：20M
面光20主台顶光30
6
Tiger Touch灯控台
1
台
新型直观的titan操作系统
反应灵敏的宽屏界面，屏幕全触摸，中/英文界面内置15.4寸高亮触摸屏，并可扩展一个17寸触摸屏
支持Art-Net扩展，共支持12个DMX接口-6144通道
20个场景及跑灯主控
超过1000个的虚拟重放
与珍珠专家演出文件完全兼容
10个宏按钮和宏库
Artnet Avotalk和citp协议支持
支持CITP多媒体素材协议
超过1000个世界主流灯具灯库，并内置Personality Builder灯库写入软件免费的TITAN操作系统升级
内置免费Visualiser舞台模拟软件
保留了如同大众喜爱和熟悉的"珍珠的人性化界面USB存储器，可以有效保存现场数据。 内置高性能绿色开关电源，90V-250V电压适应范围，符合全世界各国电源要求（定制）。 音频输入连接器：XLR-D3F×2。 专业工作灯，适合室内外演出使用。 使用专业航空箱包装，运输和演出更安全方便。 尺寸：73×59×16cm 净重：22 kg

7
数字硅箱
2
台
供电：三相五线制AC380V±10％，频率50Hz±5％.信号接口：数字双DMX-512(1990).额定功率：6路×6KW. 每个回路最大输出功率可达7kW.
供电：三相五线制AC380V±10％，频率50Hz±5％.
●信号接口：数字双DMX-512(1990).
●额定功率：6路×6KW. 每个回路最大输出功率可达7kW.
●外形尺寸(mm):L515xW485xH133,单机重量:18kg●供电：三相五线制AC380V±10％，频率50Hz±5％.
●信号接口：数字双DMX-512(1990).
●额定功率：6路×6KW. 每个回路最大输出功率可达7kW
面光灯信号电源
8
信号放大器
8
台
性能：一进8出，传输距离300米适用于：电脑灯、数字硅、数字调光台、电脑换色器等。

9
跑马灯
1
套
可走DMX512信号，按软件编程走设计颜色和图形程序

周
边
效
果
设
备
1
烟机
4
台
预热时间：10分钟
DMX512 2通道 电子温控 烟油容量2升 喷烟角度：0-180度（DMX512控制）电压：AC110V、220-250V 50/60HZ功率：1300W
舞台烟雾效果
2
风机
2
台
电压：220V输入功率：190 W
转速：1380（r/min）风量：4800（m3 /h）风压：125（pa）噪声：68（db）
吹散烟雾
3
烟油
6
罐
4升，台湾效果烟油特点: 由一定比例的烟油及一定比例的
蒸馏水配制成
产品尺寸:≤180×140×240mm
包装尺寸:≤390×310×265mm (4瓶装)

视
频
系
统
1
全彩LED显示屏P10（主屏）
32
M2
驱动器件：台湾聚积5024
驱动方式：静态扫描
LED封装方式 DIP346
像素点间距 16mm
模组分辨率 16*8点
模组尺寸 L:256mm×H:128mm
驱动方式 静态扫描选用台湾聚IC
模组功率 ≤38W最佳视距 16 M以外像素组成 1 红 + 1 纯绿 + 1 纯蓝屏体技术参数简易箱体尺寸 L: 1280 mm×H: 768 mm
物理显示密度 3906点/ M2
显示亮度 ≥ 8000 cd/ M2
视角 水平：≥120°，垂直：≥75°
灰度等级 红、绿、蓝各256级灰度
显示颜色 16777216种
换帧速度 ≥60(帧)/秒 扫描速度 360HZ控制方式 同步
显示模式 1024×768或800×600
屏幕寿命 >10万小时盲点率 ≤万分之一工作电压 AC50HZ，220V±10%，380V±10%（三相五线制），分级上电最大功率 ≤850W/ M2
平均功率 350 W/ M2
开关电源 采用3C认证的常州5V40A稳定电源控制距离 <100m（无中继）；>120m采用中继放大器或通讯。
系统工作环境温度 -20℃～60℃
系统工作环境湿度 10%～90%RH
抗风能力 10级抗震能力 8级
防护功能 防水、防盐雾、防潮、防虫、防尘、防腐蚀、防雷击、防磁干扰、阻燃。电器防护：过流、断路、短路、过压、欠压、超温、温，超负荷断电

2
全彩LED显示屏（副屏）
32
M2
与主屏参数相同
按设计摆放
3
全彩屏控制系统(主屏)
1
套
接送卡，HUB 板处理器 软件

4
三星SNP6200HP高清球机
2
台
• 最大分辨率：200万像素
• 支持16:9全高清(1080p)分辨率
• 内置20x光学变焦镜头(4.45~89mm)
• 双编码方式：H.264 & MJPEG
• 双向音频
• 内置SD储存卡槽
• 智能视频分析
•IP66
观众机位和演员正面机位
5
海康威视DS-1003K控制
1
台
支持硬盘录像机前面板所具有的所有功能；支持独立控制硬盘录像机和云台解码器；支持硬盘录像机级联控制，一个RS485键盘最多可控制31台硬盘录像机；支持键盘级联控制，最多可支持15个辅口键盘 既可以直接控制快球及云台解码器，也可以通过控制硬盘录像机来间接控制快球或云台解码器
控制球机
6
液晶显示屏
1
台
产品定位：高清电视机，LED电视
屏幕尺寸：29英寸
分辨率：1366*768
支持格式：720p（高清）
HDMI接口：1*HDMI
最佳观看距离：1.5-1.7米
液晶面板：A+
背光灯类型：LED发光二极管
背光灯寿命：100000小时
水平视角：178度
其他接口：2×USB接口 1×AV输入接口 1×AV输出接口 1×VGA(电
屏幕比例：16:9
扫描方式：支持逐行扫描输入
监视摄像画面
建
筑
结
构
1
铝合金舞台主舞台
1
套
规格：1.22m*2.44m*1m
按平方米算
2
舞台阶梯
2
套
规格：1220m*20mm，主舞台与地面之间的阶梯（五级）

3
塑木舞台地板
290
M2
规格：150mm*252mm
按平方米计算
4
舞台混凝土底板固化基础
385
M2
（1）20CM厚混凝土底板， （2）混凝土基础底板规格25米*35米
（3）挖基础坑
(4）平整场地及挖基础，
先平整地面，混凝土固化，按平方米计算
先平整地面，混凝土固化，按平方米计算
5
舞台水泥结构
236
M2
舞台
（1）标高120cm
（2）厚12cm
（3）舞台规格水泥钢筋沙石结构
先平整地面，混凝土固化，按平方米计算
6
化妆间砖混结构
150
M2
砖混结构化妆间
（1）砖隔墙，混凝土楼板，
（2）墙面信灰油漆
（3）包括地砖，门窗，空调，水电
(4)卫生间
以招标人提供的图纸为准
7
舞台架
四方架
400*400
250
件
设备采用高强度国标铝合金材料制作而成，
铝合金材料标号：6061-T6，主管壁厚50*3MM，横管30*2MM，斜管壁厚25*2MM.加强型方通接口。采用优质铝焊条，鱼鳞状焊点，具备专业的焊接师傅队伍，标准的焊接定位平台和校正平台，保证架子接起来水平。具有专业的技术团队，保证供应给您的货物符合国家行业标准承重。

8
舞台架
六面接头
400*400*400
20
个
参数同上

9
舞台架
支撑底座架（带板）
16
个
参数同上

10
面光灯架
2
个
参数同上
定制
4.3 设备配套配件

项目
配套
要求
数量
单位
说明
音响
音箱线
音箱专用4x2.5平方护套软线
1
套

线号线
2x0.8平方双屏蔽信号线
1
套

接插件
音箱插头，信号接头及附件
1
套

音箱专用吊架
线性音箱专用吊架
2
个

手动1.5吨葫芦
15米行程，承重1.5吨
2
个

音箱防水布罩
定制，防水 防火
4
件

网络柜
1800×610×610mm 37U 结构 全柜架焊结构 2mm 冷板
2
个

灯光
保险绳+灯钩
电脑灯钩，保险绳钢丝型，铝钩[双环扣]
250
个

电源直通柜
设备配套
2
个

电源线
3x2.5平方多股软线
1
套

信号线
DMX512,信号连接线
1
套

接插头
DMX512，多针接插头及附件
1
套

电脑灯防水罩
全天候防水灯罩
60
个

工程线管、桥架
定制
1
套

专用电箱
定制
1
个

视频
线材配件[电箱后配线]
国标专业电缆
1
套

户外钢结构支架
钢结构材料：槽钢+角钢

定制
个

LED屏箱体参数
户外铁箱
规格960X960 重量55KG/mm2
64
个

化妆间
梳妆台
（1） 座椅，镜子，储物柜子，
（2） 18厘夹板，面板饰面板
梳妆台按台面长度（米)计算
50
米

格力空调
1.5匹单冷空调
4
台

上述舞台系统设备的主要部件及相应的配件，必须符合国家相关标准。部件及功能符合GB50034-2004《建筑照明设计标准》、JGJ57-2000《剧场建筑设计规范》、GB50258-96《电气装置安装工程施工及验收规范》、GY/T 158—2000 《演播室数字音频信号接口》的要求。
投标人提供的设备应根据国家的相关标准、规范和本采购文件的要求进行设计和制造，所有主要部件必须至少达到国内先进水平，结构合理、可靠性高、能耗低、运行噪音低、无污染，操作保养和维护简便，安装必须达到规范要求及满足使用要求。
4.4 其它要求
4.4.1 提供能满足日常设备维护所需的部件，提供必要的备品、备件，提供制造商出具的产品中文安装使用说明书等资料，包括：性能参数、有关指标、出产地，如有部件是非本品牌商所生产的，要注明产地、生产厂家、生产方式，支付使用的设备与所投设备的彩图、参数等资料。
4.4.2 投标时要求下列舞台的核心设备：音响系统、灯光系统、视频系统、舞台基础，要在设备报价明细表中详细说明以上设备、材料的真实产地、品牌名称，作为评标及验收依据。
5. 项目进度计划（或在招标文件的其它部分编列）
5.1 本舞台系统设备采购项目，依照工程实际进度，配合工程要求分批供货、安装、调试。暂定：舞台系统在2014年8月5日前、全部安装完毕并通过验收。
5.2 承包商（承包商指本次招标的中标人）必须根据项目工期要求，提交包括从设备及主要部件的设计、制造或采购、检验和运输、仓储、土建配合、安装、调试、试运行、竣工检验、初步验收及最终验收的计划书。
6. 设计阶段工作要求（或在招标文件的其它部分编列）
6.1 双方应完成、但不限于以下主要工作：
6.1.1 设计应按照国家有关的要求，同时还应符合本用户需求书的技术要求。对用户要求书中未作明确要求的，应保持产品的标准设计。
6.1.2 舞台系统的主要结构参数图：承包商在接到中标通知书7天内，向业主提交符合用户需求书要求的各规格型号设备的主要结构参数图。
6.1.3 舞台系统安装布置图：承包商在接到中标通知书后7天内，根据相关土建图要求，向需方提交每个系统的安装布置图（包括预埋要求），经需方确认后，作为制造和安装的基本依据。
6.1.4 设计变更：任何一方要作变更都应以书面形式履行变更会签手续。
6.2 受客观条件限制，如需方不能前往联络会召开地，会晤时间不变、承包商应到需方指定地点召开会议。会议次数、时间、地点视工程需求，由需方确定。
6.3 设计联络会的主要内容是技术检查，包括但不限于如下内容：
（1）双方对承包商的制造图纸进行核查；
（2）双方对承包商提供检查的产品型号进行核对；
（3）双方对承包商提供的产品的结构、性能、技术水平等方面进行检查；
（4）双方对承包商提交舞台系统主要部件的来源及采购或制造等情况进行核查；
（5）双方认为需要讨论的其他内容；
（6）对会议结果形成会议纪要，双方签字，共同执行。
7. 质量保证与售后服务（或在招标文件的其它部分编列）
7.1 承包方应确保其所供设备及附件等组成系统的完整性，包括合同文件遗漏的一切事项，只要这些事项可以确定是为保证承包方所供系统的安全、稳定、可靠所必须的，都被认为已包括在合同价格之内。
7.2 承包方提供的设备均应为制造厂的产品，交货时，提供原产地证明和质量证明书以及主要零部件出厂所进行的出厂检验报告。
7.3 承包方必须保证所供货物与合同规定的质量、规格和性能相一致，业主在产品运行使用期间，应按操作规程和安装使用说明书规定的方法操作。
7.4 在正常操作情况下，承包方必须对合同货物的正常使用给予24个月的质量保质期，其中舞台面板保修5年，LED屏保修3年，自货物全部交付且安装调试完成并经需方验收合格之日起计。
7.5 质保期内，承包方免费提供设备正常使用下的维修及保养服务，并定期派技术部人员到现场巡查。
7.6 质保期内，承包方必须在接到需方故障通知的当天到位，否则，质保期顺延。
7.7 质保期内，设备本身质量出现问题、或由于设备本身质量原因造成的任何损伤或损坏，承包方应及时给予免费维修或免费更换，由此引起的施工费、人工费、材料费等其他一切费用均由承包方负责。新更换的零部件的质保期则从更换之日起计。
7.8从产品验收合格正式运行之日起的质量保质期（含潜在缺陷质量保质期）内，由于设备因素造成的损坏，均由承包方免费维修、更换；由于人为（非承包方人员）和自然灾害造成的损坏，由承包方维修、更换并收取成本费用。
7.9随时优惠提供易损件，优惠提供产品更新、改造服务。
7.10 质保期外每年数次的现场巡访。
7.11产品质量保质期后的维护保养，另行协商。
7.12 本项目要求所有设备的安装、维修、维护、保养人员均必须持证上岗。
8. 技术文件（或在招标文件的其它部分编列）
8.1 所有技术文件应按现行的规定统一编制。
8.2 所有技术文件应首先经过相关部门的审核、签字后，由相关部门提交需方确认、批准。
8.3 承包商应按现行图纸、文件的编制规定，向业主提交图纸、技术规格、设计标准、分析报告、计算书和规定的所有其它文件。文件应有相关部门审核签字，证明提交的资料是用于本工程且正确无误的。初步方案的图纸技术规格及设计文件，只应做为参考资料，并应在封面上用印章或标记清楚地予以表示。
8.4 承包商向业主提供的图纸、手册和技术文件，均应充分、广泛和详细地说明设备及其部件的性能、原理、结构和尺寸以及部件和电子器件的型号、规格和技术参数，使业主能够实现对设备的操作、检查、修理、试验、调整和维护。
8.5 承包商应对所提供的全部文件的正确性、完整性和及时性负完全责任。
8.6 承包商提供的图纸、手册和技术文件，必须按规定使用中文。
8.7 为了使舞台系统设备与其它系统设备顺利接口，承包商应按相关部门的要求，编制接口文件并执行实施。
8.8 图纸、手册和技术文件，在设备设计和制造过程中有更新时，承包商应及时向业主提供最新的更新部分。
8.8 图纸、手册和技术文件的交付时间及数量：
序号
名称
交付时间
数量（套）
1
灯光台使用手册
交货前1个日历周
1
2
调音台使用手册
交货前1个日历周
3
3
设备合格证及主要零部件合格证书
交货前1个日历周
4
4
化妆间和舞台基础布置图
交货前1个日历周
1
5
使用维护说明书
交货前1个日历周
4
8
灯光安装调试说明书
交货前1个日历周
1
9
LED屏幕部件安装图册
交货前1个日历周
1
10
随机备件及专用工具清单
交货前1个日历周
1
11
承包商认为需要的其它文件
交货前1个日历周
1
12
最终图纸
交货前1个日历周
1
注：表中“数量（套）”是指每一个箱或每一台梯的需提供资料的数量
9. 培训（或在招标文件的其它部分编列）
9.1 概述
9.1.1 所有的技术培训均应服从相关技术部门培训计划和内容的要求。
9.1.2 承包商有责任对需方的维修、操作和工程设计进行合同设备的操作使用方面的技术培训，通过培训，使接受培训的人员能基本了解合同内设备的基本结构、性能，并掌握设备的操作、维护和保养的方法。培训包括工厂培训（若需要）和现场培训。
9.2 培训材料
9.2.1 在培训实施前，承包商提交培训材料给相关部门和需方确认。所有培训用材料应易拷贝，音像制品应能拷贝复制，文件应提供用：Microsoft Office 2007 for Windows （或以上版本）的形式。
9.3 培训的主要内容：
9.3.1 设备工作原理、基本结构和功能。
9.3.2 部件的分解和修理。
9.3.3 整机的操作、保养、调整和故障判断及排除。
9.3.4 管理方法和其他必要的内容。
9.3.5 承包商的任教人员应是经验丰富的工程师或技师。
注：培训时间由需方根据工程进展具体安排

18
