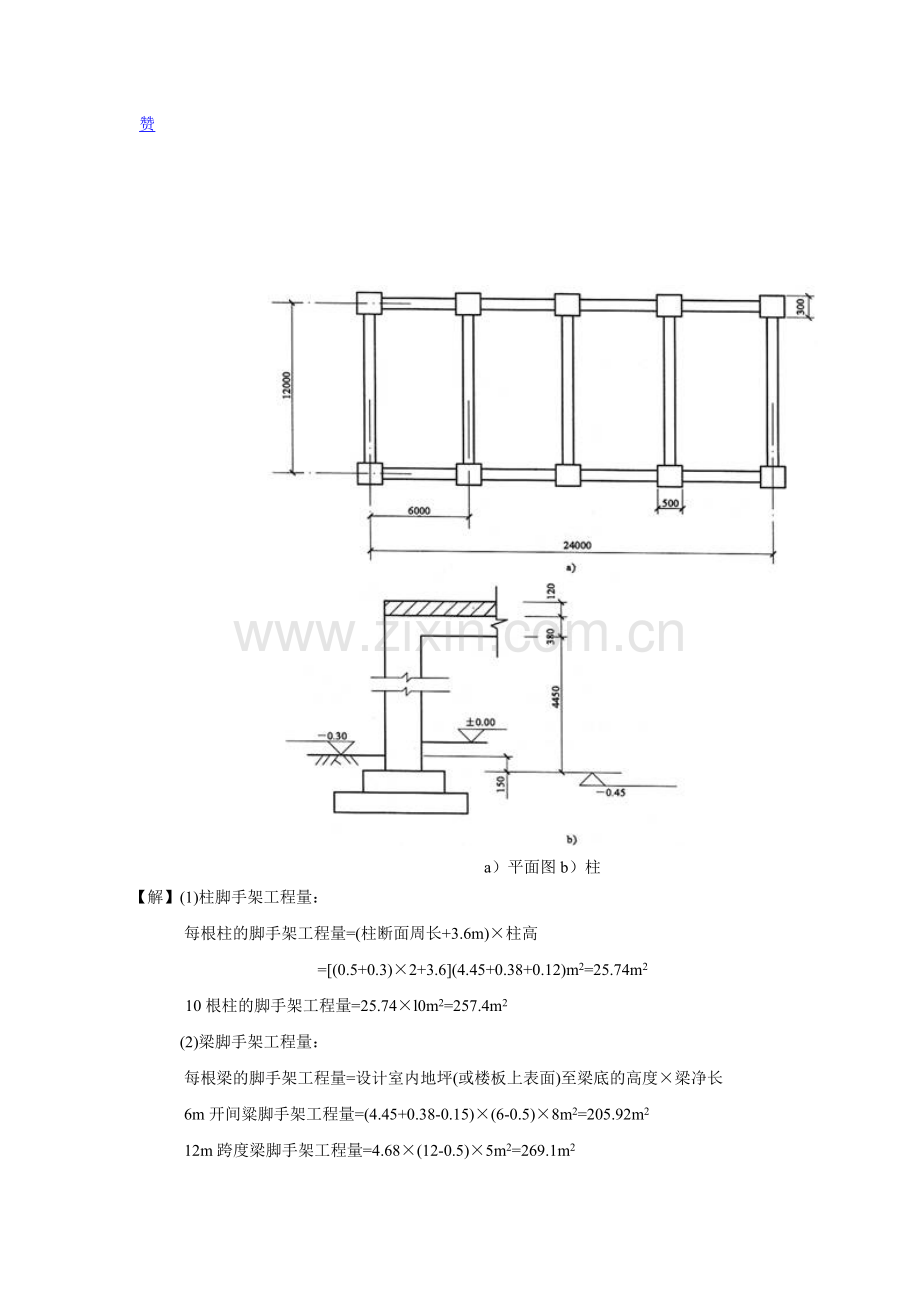

a）平面图b）柱
【解】(1)柱脚手架工程量：
每根柱的脚手架工程量=(柱断面周长+3.6m)×柱高
=[(0.5+0.3)×2+3.6](4.45+0.38+0.12)m2=25.74m2
10根柱的脚手架工程量=25.74×l0m2=257.4m2
(2)梁脚手架工程量：
每根梁的脚手架工程量=设计室内地坪(或楼板上表面)至梁底的高度×梁净长
6m开间粱脚手架工程量=(4.45+0.38-0.15)×(6-0.5)×8m2=205.92m2
12m跨度梁脚手架工程量=4.68×(12-0.5)×5m2=269.1m2
(3)假设该高层住宅楼为12层，现浇钢混凝土框架柱、梁按双排脚手架计算，若施工组织设计采用钢管架，则总工程量：
(257.4+205.92+269.1)m2×12=8789.04m2
综合基价：应执行4—8子目 2811.06元/100m2
综合基价合计=2811.06×8789.04/100=247065.188元

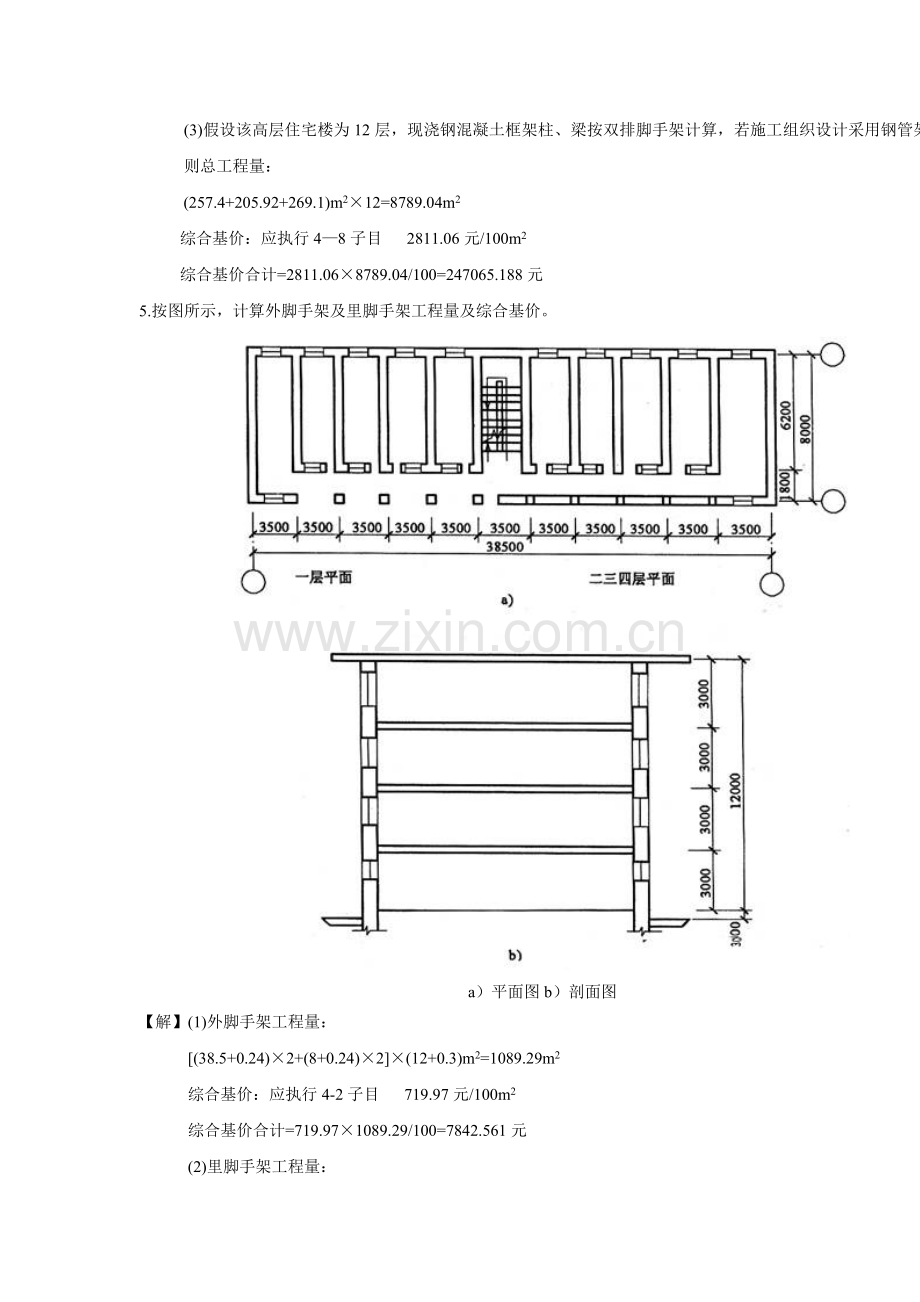

5.按图所示，计算外脚手架及里脚手架工程量及综合基价。

a）平面图b）剖面图
【解】(1)外脚手架工程量：
[(38.5+0.24)×2+(8+0.24)×2]×(12+0.3)m2=1089.29m2
综合基价：应执行4-2子目 719.97元/100m2
综合基价合计=719.97×1089.29/100=7842.561元
(2)里脚手架工程量：
[(8-1.8-0.24)×10+(3.5-0.24)×8]×[(3-0.12)×3+3]=997.32m2
综合基价：应执行4-20子目 147.98元/100m2
综合基价合计=147.98×997.32/100=1475.834元
6.如图所示，求外墙脚手架工程量及综合基价。

【解】外墙脚手架工程量={[13.2+11.4)×2+0.24×4]×(4.4+0.3)+(7.8×3+0.24)×1.6
+[(5.4+11.4)×2+0.24×4]×3.8)m2=404.90m2
综合基价：应执行4-1子目 526.79元/100m2
综合基价合计=526.79×404.90/100=2132.972元
7.已知某砖砌围墙长120m，高2.0m，围墙厚度为240mm，围墙内外壁柱为370mm×120mm，如图所示，计算围墙脚手架工程量。
【解】围墙脚手架工程量=120×2.0m2=240.00m2
综合基价：应执行4-1子目 526.79元/100m2
综合基价合计=526.79×240/100=1264.296元

8.如图所示的单层建筑，计算其脚手架工程量及综合基价。

【解】工程量=(3.3×4+0.24+6+0.24)×（4+0.5）=88.56m2
应执行4—1子目， 526.79元／100m2
综合基价合计=526.7923×88.56/100=466.525元

9.如图所示高低联跨的单层工业厂房，计算该建筑物的脚手架综合基价。
【解】边跨坡屋面建筑面积F=45.5×(10+0.3-0.3)m2=455.00m2
边跨平均高度h=(6+0.5+3÷2)m=8m，增加层(8—6)m=2m计2层
套定额4-1子目，综合基价：（639.37+90.55×2）元/100m2=820.47元/100m2
定额直接费=455/100×820.47元=3733.14元
边跨平屋面建筑面积=455.00 m2
高度=（9.0+0.5）m=9.5m，增加层（9.5—6）m=3.5m计3层
套定额(同上)，基价为（639.37+90.55×3）元/100m2=911.02元/100m2
定额直接费=455.00÷100×911.02元=4145.14元
中跨建筑面积=(45.0+0.5)×(18+0.6)m2=846.30m2
平均高度=(10+3÷2+0.5)m=12m，增加层(12—6)m=6m计6层。
套定额(同上)，基价为：(639.37+90.55×6)元／100m2=1182.67元／100m2
定额直接费=(846.30÷100×1182.67)元=10008.94元
所以定额直接费合计：
(3733.14+4145.14+10008.94)元=17887.22元
边跨坡屋面建筑面积=45.5×（10+18+10+0.3×2）=1756.30m2
工程量=【45.5+（10+0.3）×2】×（6+0.5+3÷2）+【45.5+（10+0.3）×2】×（9+0.5）+18×（10+0.5）×2=1534.75m2
综合基价：应执行4-4子目 847.80元/100m2
综合基价合计=847.80×1534.75/100=13011.611元
10.如图所示多层建筑，计算其综合脚手架综合基价。
【解】此建筑物技术层层高2.3m，应计算建筑面积。
建筑面积=[(3.6×6+7.2+0.24)×(5.4×2+2.4+0.24)×5+(4.5+0.3)×1.83m
=1960.13m2
檐高为17m，综合基价：1109.91元/100m2
综合基价合计=1960.13÷i00×708.61元=13889.68元
若该题中技术层层高改为1.8m，则不计算建筑面积，因而不计综合脚手架，但因1.8m
>l.2m，故需将该技术层计算单项脚手架费用；若技术层改为1.0m，则不计脚手架部分的费用。
套定额9-10，但基价为53.67×2元／l00m2=107.34元／l00m2
定额直接费=600÷100×53.67×2元=644.04元
由于是多层建筑按照建筑规则，应分别计算：
多层工程量=[(3.6+7.2+0.24)+（5.4+2.4+5.4+0.24）×2] ×（3.6×4+2.3+0.3）
+（3.6×6+0.24）×3.6+（3.6+7.2+0.24）×（3.6×3+2.3）=867.888m2
综合基价：应执行4—5子目 1109.91元/100m2
综合基价合计=1109.91×867.888/100=9632.776元
单层工程量=[（1.8+0.12）×2+7.2]×3.6=39.744m2
综合基价：应执行4—1子目 526.79元/100m2
综合基价合计=526.79×39.744/100=209.367元
