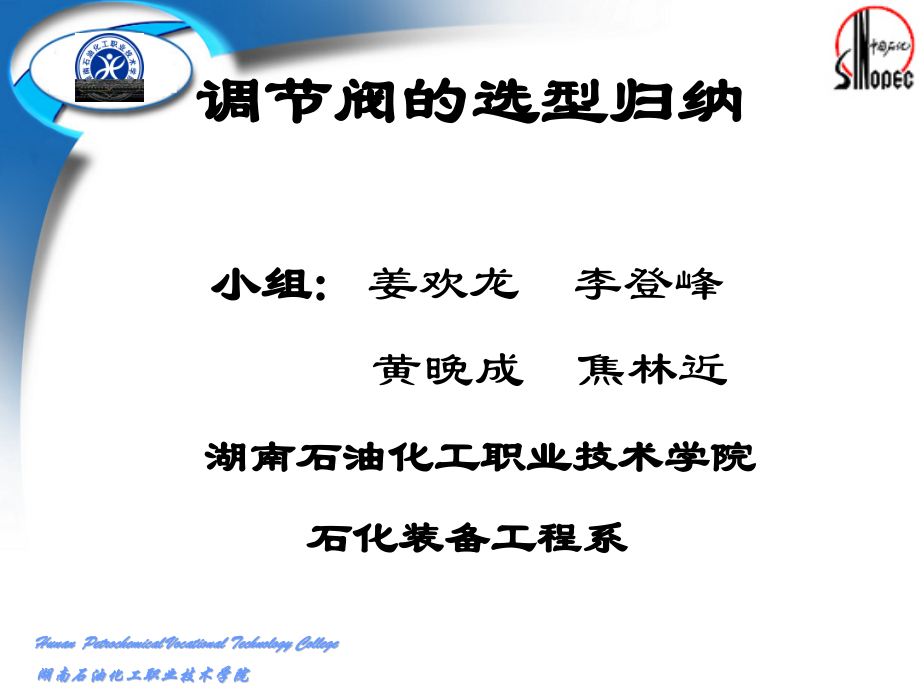

调节阀的选型归纳.pptx

Hunan Petrochemical Vocational Technology College,湖南石油化工职业技术学院,单击此处编辑母版标题样式,单击此处编辑母版文本样式,调节阀的选型归纳,小组,:,姜欢龙 李登峰,黄晚成 焦林近,湖南石油化工职业技术学院,石化装备工程系,1.,直通单座阀,直通单座阀只有一个阀芯和一个阀座，是一种最常见的控制阀。其特点如下,：,泄漏量小，容易实现严格的密封和切断。,允许压差小。,流通能力小。,直通单座调节阀,气动单座调节阀调节流量特性,直通双座阀,的特点如下,：,具有额定流量系数大所受不平衡力小，允许的压降大。流通能力大，与相同口径的其他控制阀比较，双座阀可流过更多流体，同口径双座阀流通能力比单座阀流通能力约大,20%-50/%,。正体阀和反体阀的改装方便。泄漏量大。抗冲刷能力差,。,2.,直通双座阀,3.,波纹管密封阀,波纹管密封,阀的特点如下,：,产品结构合理、密封可靠、性能优良、造型美观；,密封面堆焊,Co,基硬质合金耐磨、耐腐、抗摩擦性能好、使用寿命长；,阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能,双重密封，性能更可靠；,阀杆升降位置指示，更直观,4.,隔膜阀,工作原理：,隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门,。,隔膜阀的特点如下：,流体阻力小。,能用于含硬质悬浮物的介质；由于介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。,适用于有腐蚀性、粘性、浆液介质。,不能用于压力较高的场合。,5.,小流量阀,适用于较小流量的调节要求泄露量小的场合，具有结构简单紧凑、密封性能好、使用可靠、体积小、重量轻、安装维护方便等特点,。,气动小流量调节阀,电动小流量调节阀,6.,角形阀,角形阀的特点如下,：,节流、受力形式完全同单座阀，泄露量小，许用压差也小。,流路简单，具有自洁性能，适用于不干净介质场合，还可进一步改为放堵角阀。,流阻小，具有双座阀的流量系数。,适合于需要角形连接，高粘度或悬浮物和颗粒状物的场合。,电动角形阀,7.,高压阀,(,角形,),高压阀,：,指工称压力,PN,为,10-80Mpa,的阀门。,ZMBS,气动薄膜高压角形调节阀,高压阀的特点如下,：,耐高压，成本高。适合高静压，大压差，有气蚀的场合。如果介质对阀芯的不平衡力较大，必须选配定位器,8.,多级,高压阀,多级高压阀特点如下,：,它基本上解决了以往调节阀在控制高压介质时寿命短的问题，必须选配定位器。,。,ZDLS,电子式电动高压角形,(,多级,),调节阀,电子式电动角式高压调节阀,是电动单元组合仪表中的电动执行器。主要用于高压、高温高压管路。可改变流体介质,(,液体、气体、气液混合体、蒸汽,),的流量，从而达到对介质的压力和流量等工艺参数的调节。它与普通的调节阀的主要区别在于：使用耐高温、高压的壳体材料，使用耐高温高压、抗气蚀、防空化的阀内件材质，使用更精密的制造工艺。它根据用户具体的工况，分别采用单级、多级降压式，尽量降低流体的冲刷及噪声，达到对流体的稳定调节及提高阀本身的使用寿命。因此，该,电动调节阀,具有结构复杂，性能稳定，工作可靠，允许压差大，低噪声，关闭严密等优点。已广泛用于石油化工、电站、冶金等工业过程自动调节和远程控制,9.,阀体分离阀,阀体分离器,：,阀体可拆上、下两部分，便于清洗阀芯、阀体，可采用耐磨蚀衬压件，加工、配装要求较高,。,汽水分离阀,伯尔梅特分离阀,10.,三通阀,三通阀的原理,:,三通阀阀体有三个口，一进两出，（,左进,，右和下出）和普通阀门不同的是底部有一出口，当内部,阀芯,在不同位置时，出口不同，如阀芯在下部时，左右相通，如阀芯在上部时，右出口被堵住，左和下口通。因为左口和右口不在一条水平线上。当高加紧急解列时，阀门关闭，给水走旁路,三通阀的分类与特点,：,三通阀有,3,个出入口与管道相连，相当于两台单座阀合成一体。按作用方式分为合流阀和分流阀两种，它有如下特点：,三通阀工作时，一个通路处全关，另一个通路全开位置，关闭时受力与单座阀相似。,三通是由单、双座阀改型而成，并利用阀芯自身导向，更换气开气闭时，必须更换执行机构。,由于小口径不平衡力小，当,Dg80,时，合流阀可用于分流场合。,三通阀阀芯与套筒阀的套筒一样，其节流面积有开大窗口和打小孔,(,喷射型,),两种，后者有,(a)X,型结构,(b)Q,型结构降低噪音，减小共振的功能。,在两管道压差和温差不大的情况下能很好地代替两个二通阀，并可用作简单的配比调节，且二流体的温差小于,150,11.,碟阀,碟阀,适用于大口径、大流量和浓稠浆液及悬浮颗粒的场合。一般蝶阀允许压差小,优点,启闭方便迅速、省力、流体阻力小，可以经常操作。,结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。,可以运送泥浆，在管道口积存液体最少。,低压下，可以实现良好的密封。,调节性能好。,全开时阀座通道有效流通面积较大，流体阻力较小。,启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。,密封面材料一般采用橡胶、塑料、故低压密封性能好。,安装方便。,操作灵活省力，可选择手动、电动、气动、液压方式。,缺点,使用压力和工作温度范围小。,密封性较差。,12.,套筒阀,(,笼式阀,),套筒阀,：,由套筒阀塞节流代替单双阀座的阀芯、阀座节流。,场合,：,适用于阀前后压差大和液体出现闪蒸或空化的场合，不适用于含颗粒介质的场合。可取代大部分直通单、双座阀,套筒阀的,特点如下,：,稳定性好。由于阀塞设有平衡孔，可以减少介质作用在阀塞上的不平衡力，加上足够的阀塞导向，因此不容易引起阀芯的振荡。,套筒阀提供的节流窗口有开大窗和打小孔（喷射型）两种，后者有降低噪音，减小共振的功能。进一步改进，即可成为专门的低噪音阀。,双密封机构，泄露量大，许用压差也大。,维修方便。,阀塞自导向，流路复杂，更易堵塞。,过于笨重。,气动套筒调节阀,13.,低噪音阀,低噪音阀：,比一般阀可降低噪音,10-30dB,，适用于液体产生闪蒸、空化和气体在缩流面处流速超过音速且预估噪声超过,95dB,的场合,流通能力为一般阀,1/2-1/3,，价格贵。,气动低噪音笼式调节阀,14.,超高压阀,超高压阀,：,公称压力达,3500Mpa,，是化工过程控制高压聚合釜反应的关键执行器，且价格贵,。,A42Y-1000,适用于工作温度,200,的水、非腐蚀性油品等介质的设备和管路上，作为超压保护装置,15.,偏心旋转阀（凸轮挠曲阀）,偏心旋转阀,亦称凸轮挠曲阀，其,工作原理,就是一个偏心转动的扇形球阀，利用偏心球冠与阀座相切，打开时，球芯脱离阀座；关闭时，球芯逐步接触阀座，使球对阀座产生压紧力,。,特点如下,：,球面压紧阀座，容易把结晶结巴物破坏，适合于两位控制适用于结晶、结巴及不干净介质，,大压差、严密封的场合和粘度大及有颗粒介质的场合,场合，,很多场合可取代直通单、双座阀,。,流路简单，,Kv,值大，,可调比大，,自洁性能好。,体积小，重量轻，,流路阻力小，流量系数较大。,气动偏心旋转阀,ZSHZ,气动偏心旋转阀（凸轮挠曲阀）,16.,球阀（,O,形，,V,形）,适用场合,：适用于高粘度、含纤维、固体颗粒和污秽流全的场合。,O,形球阀一般作二位调节用。,V,形球阀作连续调节用。,球阀的特点,：,流体阻力小，全通径的球阀基本没有流阻。,结构简单、体积小、重量轻。,流量系数大，,耐磨,，紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。,使用寿命，,操作方便，开闭迅速，高性能球阀,从全开到全关只要旋转,90,，便于远距离的控制。,维修方便，球阀结构简单，,密封圈,一般都是活动的，拆卸更换都比较方便。,在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。,可调范围大，适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。,由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。,加工精度高，造价昂贵，高温中不宜使用，如管道内有杂质，容易被杂质堵塞，导致阀门无法打开。,17.,卫生阀（食品阀）,卫生阀,：,流路简单，无缝隙、死角积存物料，适用于啤酒、蕃茄酱及制药、日化工业且耐压低。,EJA533,卫生型压力变送器,罐低放料阀,/,卫生级,18.,二位式二（三）通切断阀,几乎无泄漏，仅作位式调节用,。,气缸式二通切断阀,19.,低压降比（低值）阀,低压降调节阀：,是一种控制流体流量的阀，在低,s,值时有良好的调节性能可调比,R10,。,BURKERT,型低压降比例阀,burkert6024,型低压降比例阀,20.,塑料单座阀,塑料单座阀,:,阀体、阀芯为聚四氟乙烯，用于氯气、硫酸、强碱等介质，,耐压低。,21.,全钛阀,全钛阀具有以下特点：,钛阀阀体、阀芯、阀座、阀盖均为钛材，主要是利用钛金属材料在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。钛和钛合金阀门具有比重轻、强度高、耐腐蚀、耐压性好耐多种无机酸、有机酸、价格贵，被广泛用于航空、宇宙开发、海洋工程、石油、化工、轻工、食品加工、冶金、电力、医药卫生、仪器仪表等行业部门。,22.,锅炉给水阀,锅炉给水阀具有以下优点,：,耐高压，为锅炉给水专用阀。,阀内组件结构新颖，采用套筒节流，有效控制流速在,30m/s,左右。,节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。,阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到,HRC70,左右，抗冲刷能力强。,阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。,锅炉给水调节阀,DN25-150,全部总结,END,由于本小组编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。,
