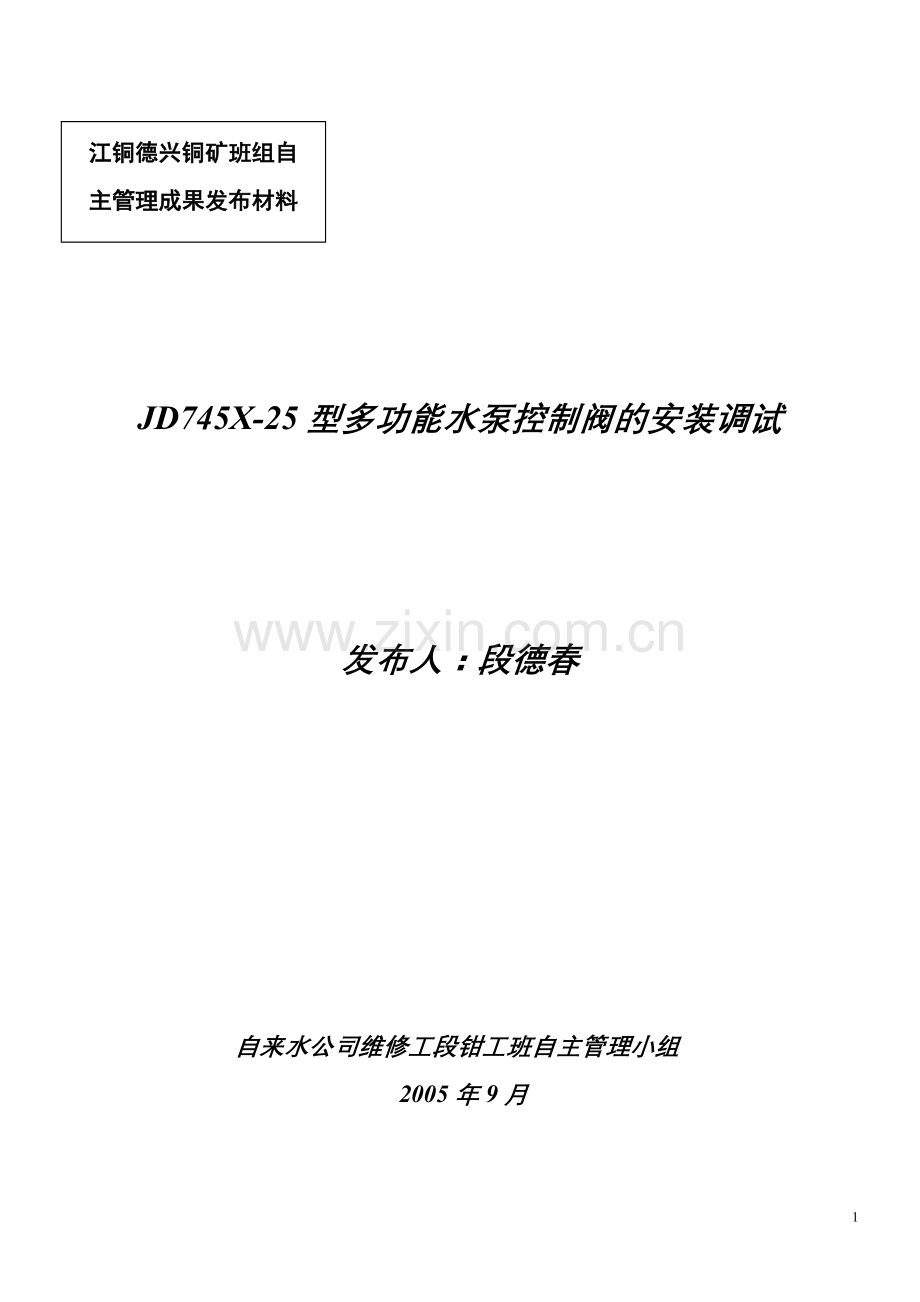

JD745X-25型多功能水泵控制阀的安装调试

发布人：段德春

自来水公司维修工段钳工班自主管理小组
2005年9月

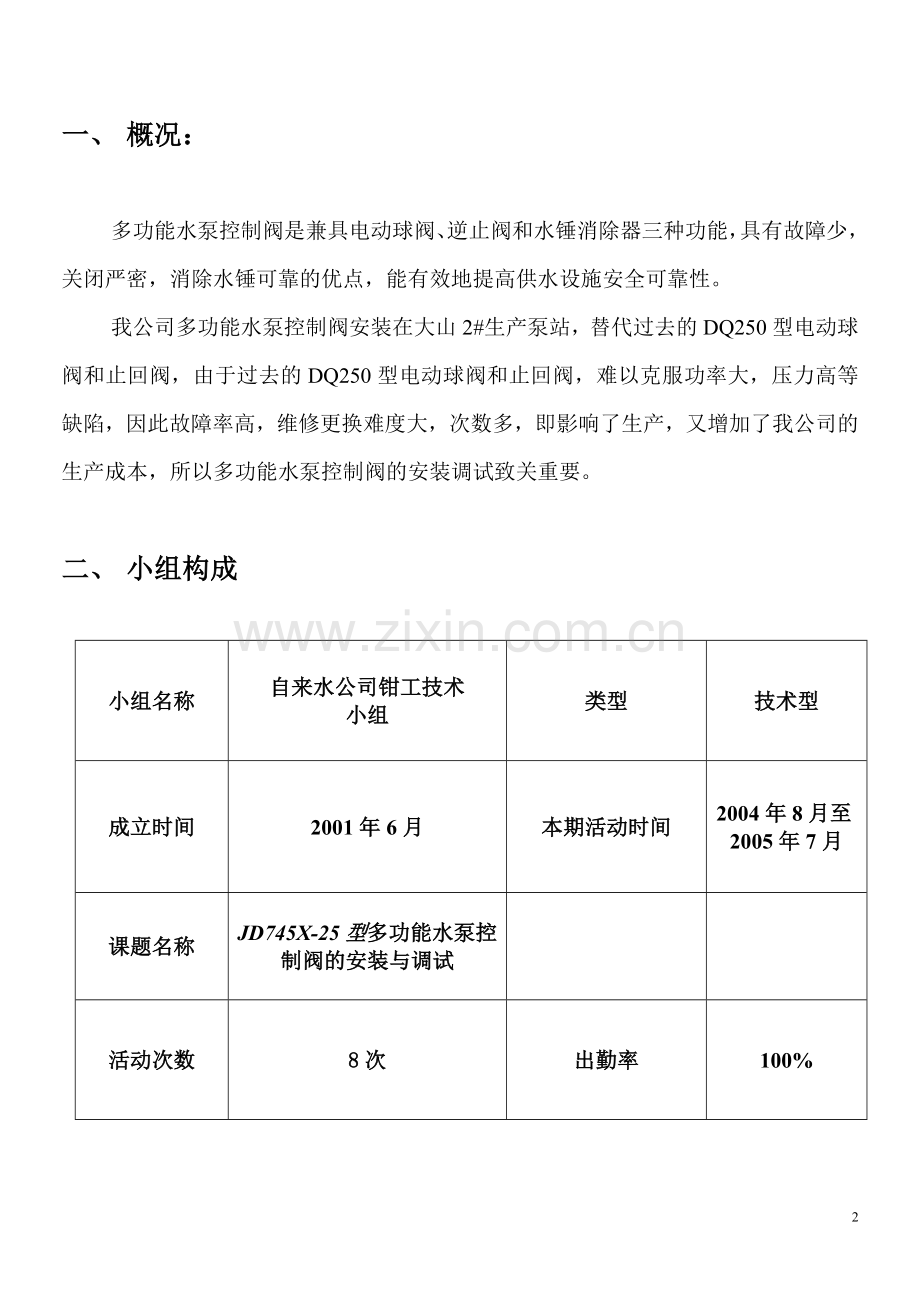

一、 概况：

多功能水泵控制阀是兼具电动球阀、逆止阀和水锤消除器三种功能，具有故障少，关闭严密，消除水锤可靠的优点，能有效地提高供水设施安全可靠性。
我公司多功能水泵控制阀安装在大山2#生产泵站，替代过去的DQ250型电动球阀和止回阀，由于过去的DQ250型电动球阀和止回阀，难以克服功率大，压力高等缺陷，因此故障率高，维修更换难度大，次数多，即影响了生产，又增加了我公司的生产成本，所以多功能水泵控制阀的安装调试致关重要。

二、 小组构成

小组名称
自来水公司钳工技术
小组
类型
技术型
成立时间
2001年6月
本期活动时间
2004年8月至2005年7月
课题名称
JD745X-25型多功能水泵控制阀的安装与调试

活动次数
8次
出勤率
100%

小组成员分工表

序号
姓名
小组职务
职务
分工
1
康桂祥
组 长
钳工班长
制定工艺、检验、执行
2
何 溪
组 员
钳工付班长
执 行
3
董德志
组 员
水泵主修
执 行
4
戴兵发
组 员
水泵主修
执 行
5
段德春
组 员
水泵副修
执 行
6
何灯国
组 员
工 长
组织、执导
7
黎学惠
组 员
技术员
执行、指导
8
张叙源
组 员
段 长
计划、指导
9
盛国保
组 员
副段长
指 导
10
何 艳
组 员
团支书
统计、整理

三、 选题理由：

生产方针
提高维修质量，保证生产需求。
管理目标
设备完好率达95%，设备事故为零。
现场问题
不能在合理时间内关闭，噪声大,检修工作量大.
成本问题
检修成本高。

四、 活动安排

时间

项目
2004
8

9

10

11

12

1

2

3

4

5

6
2005
7

召集人
现状
调查
﹍
＿

康桂祥
何灯国
原因
分析

﹍
＿

何 溪
要因
确认

﹍
＿

董德志
何艳
对策
制定

﹍
＿

戴兵发
黎学穗
对策
实施

﹍
＿
﹍
＿
﹍
＿
﹍
＿
﹍
＿
﹍
＿

康桂祥
段德春
巩固
措施

﹍
＿

何 溪
下步
打算

﹍
＿
康桂祥
何灯国
计划线：﹍ 实施线：＿
五、现状调查
多功能水泵控制阀安装调试前，大山2#站6台D200-4水泵所匹配的电动球阀和止回阀在2003年检修情况一览表。

序号
项 目
频 数
累计频数
累 计
1
电动球阀检修
24
24
38%
2
电气故障
17
41
65%
3
止回阀检修
12
53
84.1%
4
其它
10
63
100%
合计
63

84.1%
38%
65%
20
40
60
80
20
40
电动球阀

100
60
80
100
止回阀
电气
其它
由上面图表可知，钳工班在检修水泵中，电动球阀故障率较高，即影响设备可开动率的主要因素是电动球阀。故此课题为：多功能水泵控制阀安装调试。

六、目标确定
解决多功能水泵控制阀的安装与调试，保证正常供水。
2次

5年1次维修

1年1次调试

1次

1年 2年 3年 4年 5年
目标 ：一年一次调试 五年一次维修
可行性分析：
可 行 否 ？
1、领导重视，公司领导及工段领导非常重视多功能水泵控制阀的安装调试。从精神上、技术上给予我们大力支持。
2成员素质，小组成员中均为工作经验丰富的修理骨干。
3、技术论证，多功能水泵控制阀的安装与调试。
可 行 ！

七、 原因分析和要因确认：
人
法

电动球阀与止回阀不适用
维修质量不过关

未定期检查
电动机构易磨损

压力高
功率大
产品质量不稳定

机
材

初步确认：
1． 水泵功率大，压力高。
2． 产品质量不稳定，电动机构易磨损。
八、 对策制定
1． 用多功能水泵控制阀替代电动球阀和止回阀。
2． 安装调试多功能水泵控制阀。
九、对策实施：
1 、我们于2004年12月在大山2#站预装了二台多功能水泵控制阀,经过三个月的调试完全符合工作要求,因此,我们于2005年3月---5月将大山2#站其它的电动球阀和止回阀全部换成了多功能水泵控制阀。
2、安装好多功能水泵控制阀。然后进行阀门手动开启调试。

3、 阀门手动开启调试，将旁通管上的控制阀a打开；控制阀e关闭；排空 阀f关闭，再将排空阀d打开，如有空气或水排出说明阀板正在打开。
4、 阀门手动关闭调试：将旁通管上的控制阀a关闭，控制阀e打开，排气阀d关闭，再将排空阀f打开，则有水排出，缓闭阀板推动主阀板关闭；在没有水排出时，表明阀板已完全关闭。
5、阀门停泵缓闭时间调查：停泵缓闭时间可以通过调节旁通管上的控制阀e的开度来调节，应先将控制阀调小，延长组闭时间。如缓闭时间太长，则将控制阀e的开度增大，或增大连接管路口径；如缓闭时间太短，则可将控制阀e开度调小。

十、实施效果：

1、安装调试多功能水泵控制阀半年多来，未出现过维修现象。

项 目
活 动 前
活 动 后
多功能水泵控制阀
1次/台、年
未出现

2、经济效益：

解决电动球阀与止回阀的更换与维修频率。解决阀门电动机构加油难，造成的润滑条件差的情况后，对多功能水泵控制阀进行跟踪调查其各项技术指标均符合使用要求，使用寿命已超过原来的5倍以上，现已改进了6台。

直接经济效益：

单台修理成本为
总 计
1、车辆使用费：520元
12112元
2、电动机球阀：8000元
3、人工费：480元
4、检修用另星材料费：200元
5、止回阀：2800元
6、花键套：112元
12112×6=72672元

间接经济效益：

缩短了设备的停机时间，提高了设备的台效，实现了设备的完好率达95%以上，为大山生产用水的正常供给提供了有力的保障。

十一、巩固措施：
1、 加强设备点检人员的责任心；
2、 加强对多功能水泵控制阀的调试；
3、 做好多功能水泵控制阀运行的跟踪检查；

十二、下一步打算：
通过本次活动，已基本上杜绝了因电动球阀和止回阀的更换与维修造成停机现象。达到了预期目标 ，下一步打算：为多功能水泵控制阀在其它点上的应用做好准备。

谢 谢
