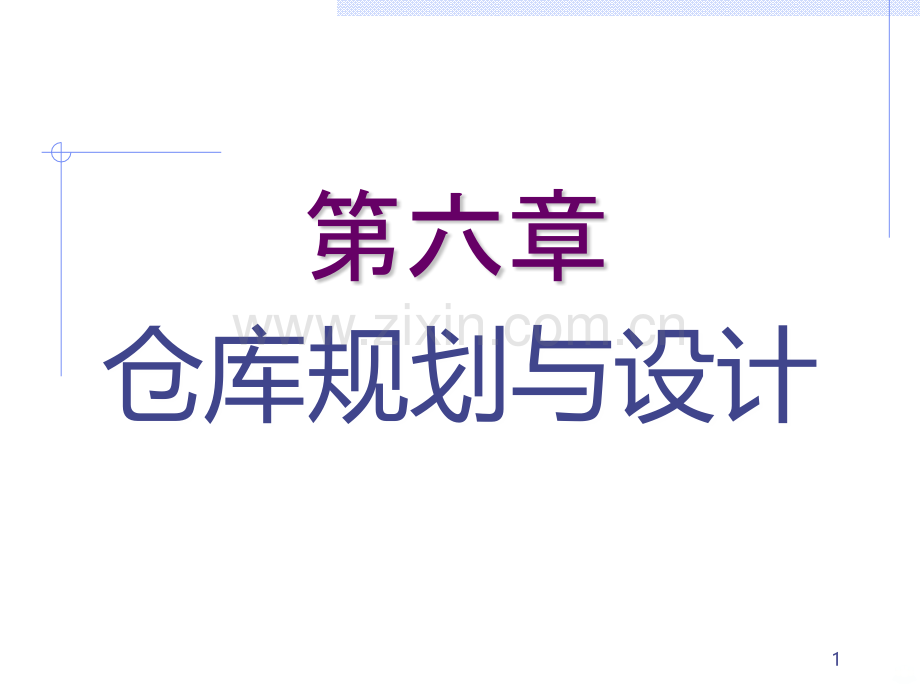

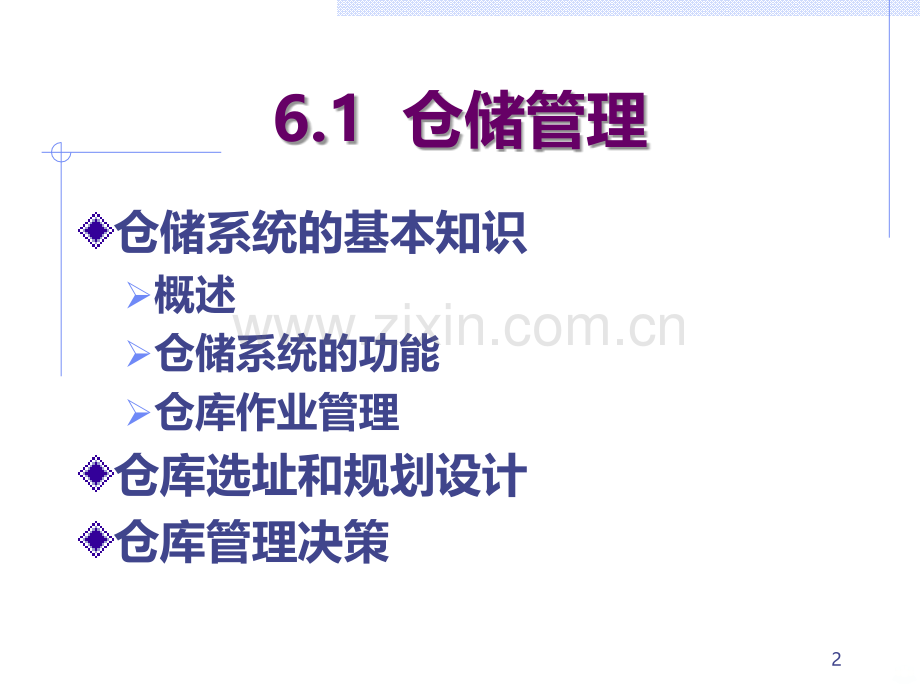

第六章仓库规划与设计16.1 仓储管理仓储系统的基本知识概述仓储系统的功能仓库作业管理仓库选址和规划设计仓库管理决策2概述概述仓库(warehouse)：仓库一般指以库房、货场、料棚及其他设施、装置为劳动手段，对商品、货物、物资进行收进、整理、储存、保管和分发等工作的场所。仓储管理（warehouse management）通常是指对库存物品和仓库设施及其布局等进行规划、控制的活动。3仓库的组成物料储存区验收分发作业区管理室及生活间辅助设施4 仓库的分类 按属性划分 自用仓库自用仓库 营业仓库营业仓库 公用仓库公用仓库按保管条件划分 普通仓库普通仓库 冷藏仓库冷藏仓库 恒温仓库恒温仓库 露天仓库露天仓库 危险品仓库危险品仓库 散装仓库散装仓库 地下仓库地下仓库按其作用 储存仓库储存仓库 集货仓库集货仓库 中转仓库中转仓库 配送仓库配送仓库按建筑结构 平房仓库平房仓库 楼房仓库楼房仓库 立体仓库立体仓库 罐式仓库罐式仓库5仓库的功能储存和保管的功能；调节供需和运输的功能；集散和加工的功能；配送和服务的功能。6仓库作业设计作业标准设计：仓库的利用高度、层数以及货物存储和搬运流程。搬运过程设计：货物搬运效率、搬运过程的流畅性和移动装运的经济性。仓库布局设计：存储货物的流量、重量和体积等。7仓库作业管理核对出库凭证核对出库凭证车站码头提货车站码头提货或专线接车或专线接车清仓盘存清仓盘存检查检查维护保养维护保养码垛垫或密封码垛垫或密封建立帐卡档案建立帐卡档案检验实物检验实物核对资料核对资料验收准备验收准备短途运输和库短途运输和库内搬运内搬运代办托运代办托运包装包装送料送料领料领料复核复核备料备料代运代运点交清理点交清理出库出库保管保养保管保养验收验收内部交接内部交接接运接运入入库库出出库库发发运运保保管管8仓库选址影响仓库选择的因素：）符合生产力布局和物流优化的原则；）交通方便；）节省用地；）环境适宜；）水电供应；）地质地形合适。9仓库设计和运作规划1确定仓库规模 规模是指仓库建筑的总容积（长、宽和高），根据产品产量和仓库库存周转率，可以估算出库存物料的数量，由此对仓库规模进行估算。2 仓储方案的选择：租借（对外）、租赁（从外面租用）、自营三种方式3设施结构（顶棚高度、仓库长度和宽度、空间布局、站台设计）4 物料搬运系统设计5 订单拣货操作（订单处理和分拣出库等）10仓库内部产品布局存货布局：是指确定货物本身在仓库里的分布，以实现物料搬运费用最小化，库容利用率最大化，同时满足货物位置的限制条件。方法：按字母顺序、按周转率、按订货频率和按拣货密度因子布局。库存定位：货物储存的位置。方法：固定定位法和随机定位法。11仓库管理决策包括：公共仓库租赁仓库：使用人工搬运自营仓库：使用托盘叉车自营仓库：自动化搬运12四种常见仓储系统的一般总成本曲线固定成本固定成本固定成本固定成本公司仓储成公司仓储成公司仓储成公司仓储成本（元）本（元）本（元）本（元）年吞吐量年吞吐量年吞吐量年吞吐量公共仓库公共仓库公共仓库公共仓库 租赁仓库租赁仓库租赁仓库租赁仓库人工搬运人工搬运人工搬运人工搬运自营仓库自营仓库自营仓库自营仓库自动搬运自动搬运自动搬运自动搬运自营仓库自营仓库自营仓库自营仓库托盘叉车托盘叉车托盘叉车托盘叉车136.2 库容量确定一、库容量的确定 库容量是仓库的主要参数之一，是规划仓库的首先要确定的问题。库容量的大小：首先取决于仓库对生产经营缓冲平衡的需要；其次，仓库建设投资费用和建成后的经营费用，这是库容量经济性的评价指标；第三，出入库频率（仓库另一主要参数），它与库容量密切相关，当出库与入库频率一致时，库容量可为极小值；此外，库容量还与库内货物存放形式、装卸搬运机械类型及通道有关。14二、库容量的计算（以无货架仓库为例）如图：通道两侧各有两排货物（即货堆深度为两个货位），每排货物有若干列，每列堆码四层。151、蜂窝型空缺系数的计算（概率论）：无货架堆放时，必须将同一种物品存放在一堆，如果在一列货堆上取走一层或几层，所产生的空缺不能用别的货物填补，从而影响了库容量的充分利用，这就是蜂窝空缺。空缺系数期望值：n表示一列货位堆码货物的件数。例中：162、通道损失计算（设叉车通道3米宽）：总面积=1+1+3+1+1=7（以宽度计）可利用面积=1+1+1+1=4 则：损失=3/73、空缺损失：4、总损失：175、库存容量计算（设实际需求库容量为1000个货位）6、仓容利用率（库存评价）：18示例结论：说明仓库利用率很低。一般地，货堆越深（本例中深度为两个货位），空缺损失越大，但总库存损失越小。应该注意：不要一味追求存储效率（仓容利用率），否则会造成货场混乱、作业混乱。196.3 库房设计一、库房设计的主要内容和原则：库房设计主要是指仓库内部的合理布局，其具体要求有：（1）要根据仓库作业程序，有利于提高作业效率；（2）要尽可能减少储存物料及仓储人员的运动距离；（3）要有利于仓库作业时间的有效利用，尽量减少人员、设备窝工，防止物资堵塞；（4）要充分利用仓库面积和建筑物空间，但需注意存储数量要易于读取，便于检查；（5）有利于物资、人员、设施安全，要符合“三防”（防水、放火、防爆）。20 库房设计的具体内容包括：确定仓库形式和作业形式；确定货位尺寸和库房总体尺寸；物资堆码设计；通道设计；设备配置；存取模式和管理模式；建筑和公用工程设计。21 主要设计参数包括：静态的库容量、物品物理特征、库房辅助工具（托盘）尺寸等；动态的出入库时间、批次、作业时间等。22二、仓库及作业形式的确定1、需求分析提出问题（如需建立适合什么情况下的库房），确定目标；通过调研找出各种限制条件；研究实施工作的可行性、组织措施等。2、确定货物单元形式和规格这一步是企业库房设计中不易控制和容易忽略的一步。不能只注重了眼前的货物形式。3、确定库房和作业形式在上述工作基础上可以确定库房形式。一般多采用单元货格式仓库。对品种不多且批量较大的仓库，也可以采用重力式货架（流动式）仓库。同时，根据入出库的工艺要求（整单元或零散货入出库）来决定是否需要拣选作业等作业活动。23三、货位和堆码的确定1、货位尺寸的确定货位尺寸关系到仓库面积和空间利用率，也关系到能否顺利地存取货物。货位尺寸取决于在货物单元四周需留出的净空尺寸。对自动化仓库而言，这些净空尺寸的确定应考虑货架、起重设备轨道施工精度和停车精度。2、货位布局一般应按入库、验收、储存、分拣、出库流程安排；根据作业频率确定堆垛机数量（一般一个巷道配备一台堆垛机）；确定高层货架和作业区的衔接方式。常见错误：不注重流程中的货品流量（吞吐量大的应置于移动距离最短的位置（主通道、低货位）。3、堆码按物资性质、品种、重量、外形尺寸设计堆码位置。堆码形式有平面堆码、立体堆码和悬挂堆码，常用立体堆码。24接收区接收区订货提取区订货提取区包装组合区包装组合区装运组合区装运组合区散散货货区区散散货货区区典典型型仓仓库库设设计计图图25四、通道设计通道类型：入库区通道、各库房间（货位 间）通道。通道设计的主要指标有通道的方向、宽度和数量，一般按国家标准设计。例如：汽车通道应不小于4米，叉车通道应不小于3.6米。26五、建筑和公用工程设计内容包括：确定货架的工艺载荷；提出对货架的精度要求；提出对基础的承载力要求；确定采暖、通风、照明、防火等要求，其建筑主要项目如下。27六、存取和管理模式六、存取和管理模式1、存取模式：有两种基本模式。单作业模式堆垛机从通道口取一个货物单元送到选定的货位，然后返回通道口。复合作业模式堆垛机从通道口取一个货物单元送到选定的货位A，然后直接转移到另一个给定货位B，取出其中的货物单元，送到通道口出库。2、管理模式大中型仓库普遍采用计算机管理，并在线调度运输设备。286.4 仓库的规划与设计1、仓库面积指标2、仓库总平面布置3、单层仓库规划特点4、多层仓库平面布置特点29一、仓库面积指标仓库面积含有效面积和辅助面积两部分有效面积-货垛、货架实际占用面积辅助面积-其它区域占用面积，如验收、分类、分发作业场地、通道、办公室及生活间等面积。仓库面积计算方法：1）荷重计算法：根据有效面积上的单位面积承重能力来确定仓库面积的方法2）堆垛计算法：根据各种物料的外形尺寸或包装尺寸分别堆放在地面上、托盘上或货架上得到的实际占地面积30荷重计算法31例题 某企业欲建仓库，预计年入库量6000吨，年作业天数360天，平均储存期30天，面积利用系数为0.4,有效面积货重0.8，试用荷重计算法求所需仓库面积。解：解：S SQQ =6000=6000 30303603600.80.80.40.4 =1563(m=1563(m2 2)32堆垛计算法把各种物料实际占地面积加起来，除以面积利用系数，即得仓库总面积。仓库面积仓库面积 各种货物占用面积（即有效面积）各种货物占用面积（即有效面积）面积利用系数面积利用系数33面积利用系数可按如下数值选取：货架为 0.25-0.30堆存为 0.45-0.6托盘堆存为 0.4-0.5混合贮存为 0.35-0.4034例题 某仓库储存某种货物6000件，每件占地面积0.6m2,货物直接在地面堆垛3层,面积利用系数为0.6，试用堆垛计算法计算所需的仓库面积。仓库面积仓库面积仓库面积仓库面积 6000*0.6/36000*0.6/30.60.62000 m2000 m2 235二、仓库总平面布置仓库总平面布置原则：位于服务中心，或靠近主要服务部门。靠近铁路、公路或码头，并设有站台性质相同的仓库应尽量合并，组建较大的单层仓库、多层仓库、高架仓库，以充分利用装卸设备和节约用地。应满足防火及环保卫生要求，以保证生产安全。36仓库常用设备选择 储存方法储存方法设备类型设备类型普通起重机普通起重机堆堆存存托盘托盘货架货架驶入式驶入式货架货架密集式密集式货架货架重力式重力式货架货架穿梭车穿梭车用货架用货架高高货架货架普通叉车普通叉车巷道堆垛叉车巷道堆垛叉车桥式堆垛起重机桥式堆垛起重机巷道堆垛起重机巷道堆垛起重机37仓库通道宽度决定因素：货物周转量物料外形尺寸运输设备货物堆存方式通行形式托盘尺寸（标准化）货物单元尺寸搬运车辆型号转弯半径38物料周转量大，收发较频繁的仓库，应按双向运行的原则：v车辆双向通道最小宽度：B=2b+CB最小通道宽度（m）C安全间隙，一般采用0.9mb运输设备宽度（含搬运物料宽度）（m）40通道宽度一般为：手推车2-2.5m小型叉车2.4-3.0m汽车单行通道3.6-4.2m人工0.9-1.0m货垛间过道1m41仓库站台参数站台货位数量：考虑卡车数量、卡车停靠时间 N（站台数量）TR（每小时停靠车数）t（停留时间）站台高度：应与车底板齐平 42三、单层仓库规划特点单层仓库货物储存方式:1）货架储存适用品种繁多数量少的小件物品，或品种多有一定批量的，需随时取出所要的单元化货物。前者用人工存取，后者用叉车和无轨堆垛机存取。432）堆垛储存适用于大批量品种少和不怕压的包装货物，以及不规则件和长大件，一般用吊车或叉车存取。443）平托盘堆叠储存适用品种少批量大和不怕压的规则货物，为加速出入库时所采用。一般用叉车存取。454）柱式托盘堆叠储存适用品种少批量大和怕压的货物，为加速出入库时所采用。一般用叉车存取。46四、多层仓库平面布置特点多层仓库除必须符合单层仓库平面布置原则要求以外，还必须满足以下要求：最大占地面积、防火阁间面积、层数，根据储存物品类别和建筑耐火等级遵循现行建筑设计防火规范确定占地面积小于300平方米，可设一个疏散楼梯，面积小于100平方米的防火阁间，可设置一个门多层仓库建筑高度超过24米时，按高层库房处理物料分布原则：上轻下重，周转快在下层地下室高度不宜小于2.2米楼板荷重控制在2吨/平方米左右为宜47 6.5 自动化仓库的规划设计1.立体仓库概况2.立体仓库布置3.高层货架4.立体仓库总体规划5.单元式立体仓库的设计48一、立体仓库概况立体仓库自动化立体仓库是通过仓库管理计算机对存储物资进行编码、入库、出库、分拣管理，并自动完成物资的存取及输送。也称高架仓库，一般采用几层、十几层至几十层高的货架储存货物，并且用专门的仓储作业设备进行货物出库或入库作业的仓库。这种仓库多采用计算机管理和自动化作业，故称为自动化仓库。4950515253545556基本组成立体货架立体货架立体货架立体货架 自动存取设备自动存取设备自动存取设备自动存取设备 分拣系统分拣系统分拣系统分拣系统 输送设备输送设备输送设备输送设备 计算机管理与控制计算机管理与控制计算机管理与控制计算机管理与控制 自动化立体仓库系统自动化立体仓库系统自动化立体仓库系统自动化立体仓库系统 5758立体仓库平面布置图 59物料出入库管理图图2 2 出库物料作业流程图出库物料作业流程图 巷道入口巷道入口指定货位指定货位旋转货架旋转货架入货台入货台入库台入库台输送系统输送系统订货的货物订货的货物巷道堆垛机巷道堆垛机货架旋转货架旋转分拣装箱分拣装箱自动分拣自动分拣输送系统输送系统自动分拣系统自动分拣系统出货台出货台巷道口巷道口旋转货架旋转货架固定货架固定货架巷道堆垛机巷道堆垛机货架旋转到位货架旋转到位图图1 1 入库物料作业流程图入库物料作业流程图 60一般情况下，AS/RS的总体布置形式如表所示。1货架 2堆垛起重机 3进出库站 4转车台 5输送机61自动化仓库的分类按建筑结构分类：分离式整体式高度特点优点12m以上12m以下货架和建筑物构成不可分割的整体，货架不仅承载货物，还承受屋顶和墙的载荷。货架与建筑物相互独立。仓库结构重量轻、整体性好，抗震。可先建库房后立货架，施工安全，灵活方便。62按仓库高度分类：v高层自动化仓库 (12m)v中层自动化仓库 (5-12m)v低层自动化仓库 (5m)63按货架形式分类：v单元货格式货架仓库（在我国，占90）v贯通式货架仓库v旋转式货架仓库v移动式货架仓库64自动化仓储实例1l该库体现了物流系统的完美组合，整个货架系统采用全组合式结构，高25米，将货架和库房钢结构合二为一，完成整个系统的整和。l和常规仓库相比较，具有安装周期短，节省投资的特点。65l自动化仓储实例2l l山东凤凰医药厂自动立体化仓库，实现五个巷道公用一台堆垛机。66按仓库的作业方式分类v单元作业方式：出入库作业都是以货物单元（托盘或货箱）为单位，中途不拆散。v拣选作业方式：出库是根据提货单的要求从货物单元（或货格）中拣选一部分出库。拣选方式可分为两种：w人到货前拣选w货到人处拣选67二、仓库的总体布置物流模式：物流模式物流模式出入库口的布置出入库口的布置特点特点同端出入式同端出入式同层同端同层同端多层同端多层同端能缩短出入库周期能缩短出入库周期贯通式贯通式巷道两端巷道两端便于管理、保养便于管理、保养效率稍降效率稍降旁流式旁流式从巷道一端入、侧面出从巷道一端入、侧面出空间利用率下降空间利用率下降可两条线路同时搬运可两条线路同时搬运搬运效率高搬运效率高68同端出入式贯通式旁流式69高架区布置高架区布置根据堆垛机的布置形式直线式U型轨道式转轨车式70高架区布置高架区布置直线式U型轨道式转轨车方式71转轨车有轨巷道堆垛机72入出库输送系统一般高层货架区和作业区之间常见有几种衔接形式：1）叉车出入库台方式配置：叉车出入库台特点：v结构简单，效率低，投资小v适用于手动或单机自动的立体库内73 2）连续运输机方式 配置：巷内输送机进/出货输送机辊子升降台/辊子回转台 特点：v连续输送v自动控制和检测v投资中等743）AGV方式配置：AGV巷内输送机特点：v柔性好v自动控制和管理v投资最大75AGV方式方式AGV巷内输送机764）穿梭车方式配置：有轨小车巷内输送机进出货输送机/出入库台特点：v柔性好v自动控制和管理v投资中等77
