GPS-I故障码.doc

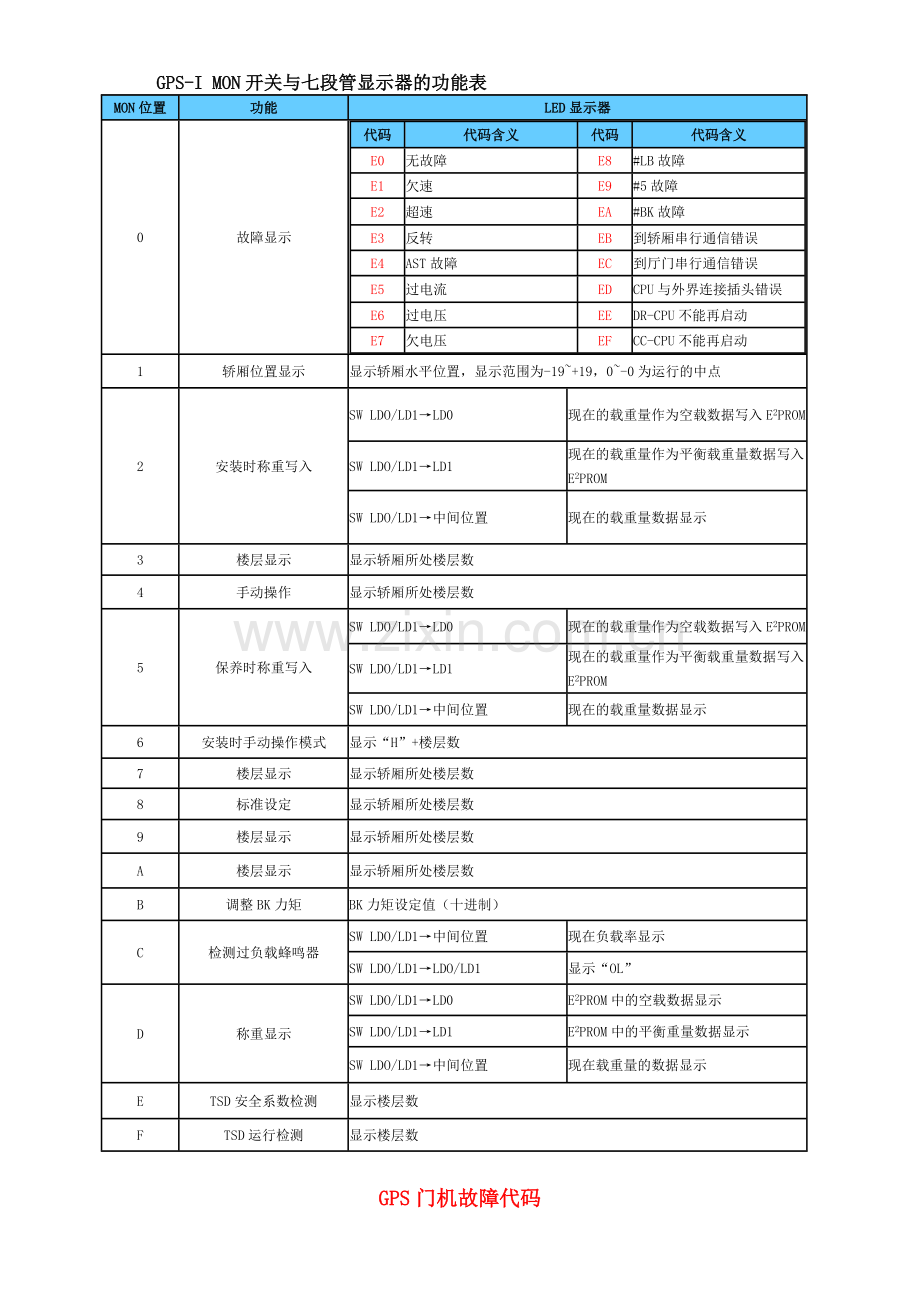

    GPS-I MON开关与七段管显示器的功能表
MON位置
功能
LED显示器
0
故障显示
代码
代码含义
代码
代码含义
E0
无故障
E8
#LB故障
E1
欠速
E9
#5故障
E2
超速
EA
#BK故障
E3
反转
EB
到轿厢串行通信错误
E4
AST故障
EC
到厅门串行通信错误
E5
过电流
ED
CPU与外界连接插头错误
E6
过电压
EE
DR-CPU不能再启动
E7
欠电压
EF
CC-CPU不能再启动

1
轿厢位置显示
显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点
2
安装时称重写入
SW LDO/LD1→LD0
现在的载重量作为空载数据写入E2PROM
SW LDO/LD1→LD1
现在的载重量作为平衡载重量数据写入E2PROM
SW LDO/LD1→中间位置
现在的载重量数据显示
3
楼层显示
显示轿厢所处楼层数
4
手动操作
显示轿厢所处楼层数
5
保养时称重写入
SW LDO/LD1→LD0
现在的载重量作为空载数据写入E2PROM
SW LDO/LD1→LD1
现在的载重量作为平衡载重量数据写入E2PROM
SW LDO/LD1→中间位置
现在的载重量数据显示
6
安装时手动操作模式
显示“H”+楼层数
7
楼层显示
显示轿厢所处楼层数
8
标准设定
显示轿厢所处楼层数
9
楼层显示
显示轿厢所处楼层数
A
楼层显示
显示轿厢所处楼层数
B
调整BK力矩
BK力矩设定值（十进制）
C
检测过负载蜂鸣器
SW LDO/LD1→中间位置
现在负载率显示
SW LDO/LD1→LDO/LD1
显示“OL”
D
称重显示
SW LDO/LD1→LD0
E2PROM中的空载数据显示
SW LDO/LD1→LD1
E2PROM中的平衡重量数据显示
SW LDO/LD1→中间位置
现在载重量的数据显示
E
TSD安全系数检测
显示楼层数
F
TSD运行检测
显示楼层数

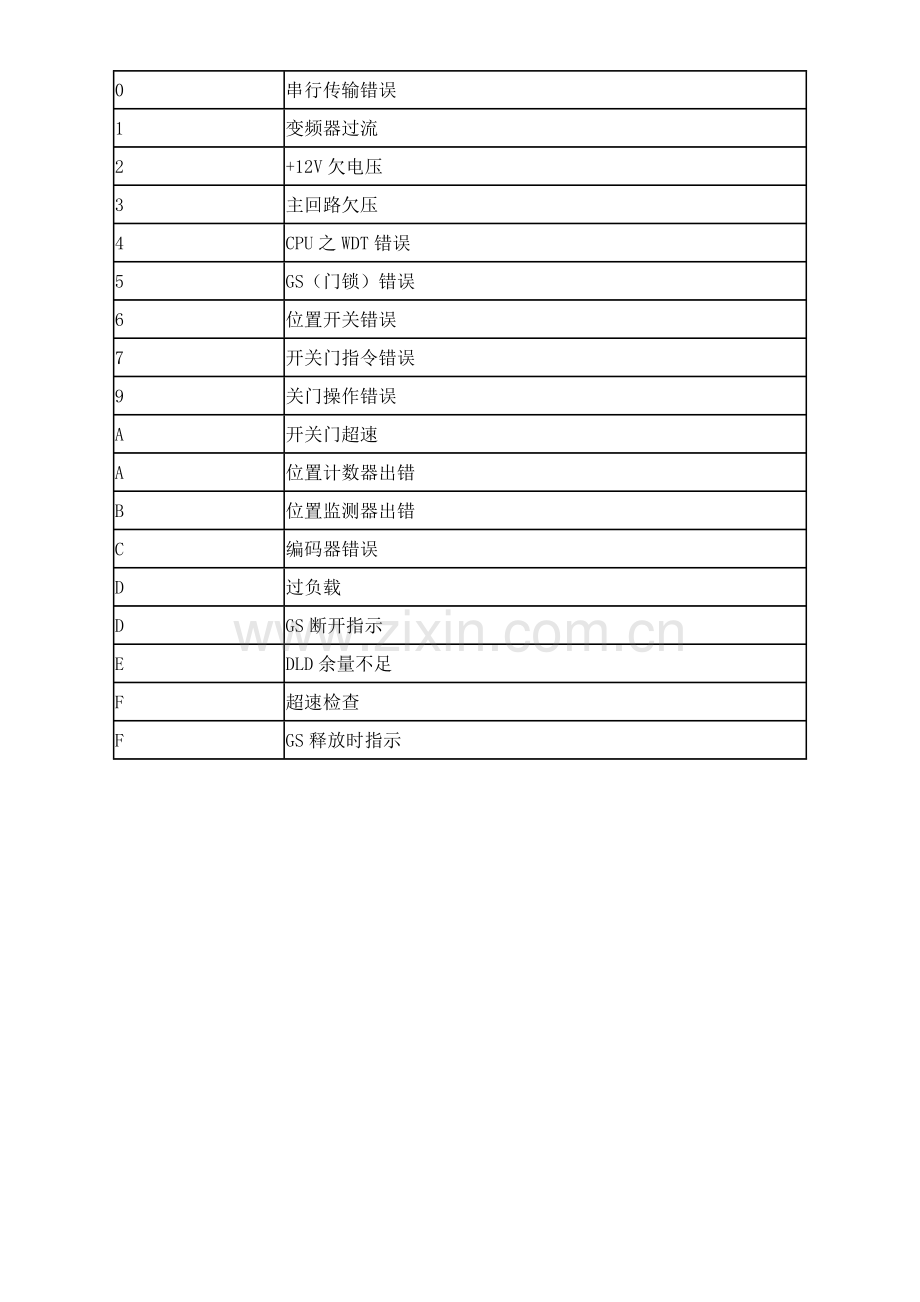

GPS门机故障代码
0
串行传输错误
1
变频器过流
2
+12V欠电压
3
主回路欠压
4
CPU之WDT错误
5
GS（门锁）错误
6
位置开关错误
7
开关门指令错误
9
关门操作错误
A
开关门超速
A
位置计数器出错
B
位置监测器出错
C
编码器错误
D
过负载
D
GS断开指示
E
DLD余量不足
F
超速检查
F
GS释放时指示

 GPS-I电子板上各发光管指示功能一览表

电子线路板
显  示
功   能
正 常 状 态
KCJ-42X
DCV
主电路电容已充电
主电路电容充电完成时灯亮

KCJ-40X

#29
安全回路指示
安全回路良好时灯亮
#89
运行状态及安全回路指示
安全回路良好时，自动状态或手动运行时灯亮
#DZ
门区指示
轿厢进入门区时灯亮
#41DG
内外门锁指示
内外门锁全部接触好后灯亮
#60
自动/手动指示
自动模式时灯亮
PP
缺相检测
ACR保险丝回路电压正确时灯亮
UP
向上运行指示
轿厢向上运行时灯亮
DN
向下运行指示
轿厢向下运行时灯亮
CSTOK
主电脑板与轿厢串行传输指示
主电脑板与轿厢串行传输正常时闪烁
HSTOK
主电脑板与厅门串行传输指示
主电脑板与厅门串行传输正常时闪烁
#21
开门指示
有开门指令时灯亮
#22
关门指示
有关门指令时灯亮
DWDT
DR-CPU（MD）工作指示
当DR-CPU（MD）工作正常时灯亮
CWDT
CC-CPU工作指示
当CC-CPU工作正常时灯亮
MNT
指示R/M/WEN开关状态
当R/M/MEN开关在中产蜮下侧位置时，灯亮

轿顶门机电脑板

DCV
检测门机变频器主回路电压
当主回路电压低于17-30V时，灯熄灭
OLT/CLT
检测开/关门到位状态
当开门（关门）到位时灯亮
Gcut
检测门回路
当门回路断开时，灯亮
21
开门信号指示
当有开门信号时，灯亮
22
关门信号指示
当有关门信号时，灯亮
DOQ
检测轿门安全保护装置
（安全触板、光电保护）
当轿门安全保护装置动作时，灯亮
