建筑材料综合测试2.doc

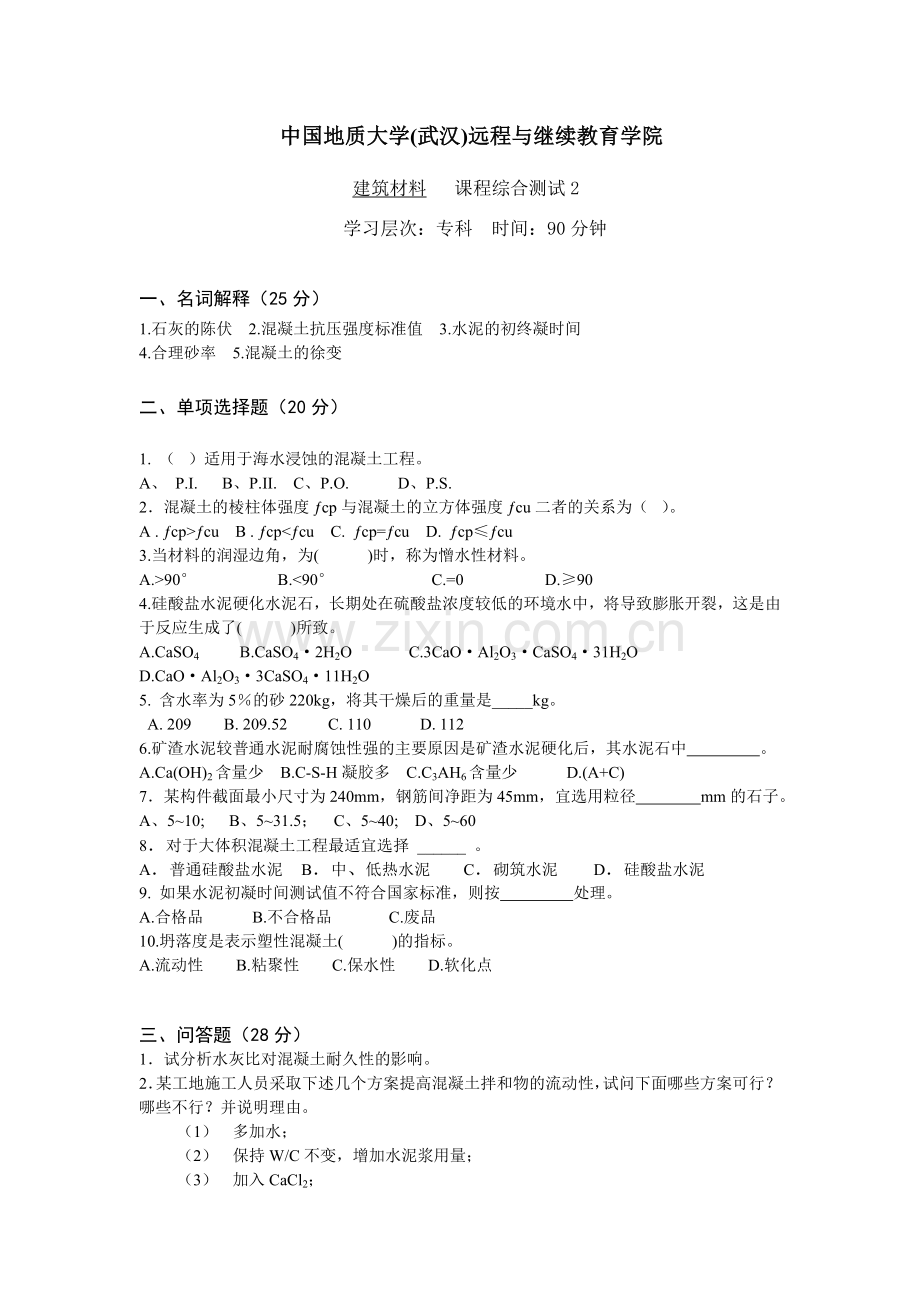

中国地质大学(武汉)远程与继续教育学院
建筑材料 课程综合测试2
学习层次：专科 时间：90分钟

一、名词解释（25分）
1.石灰的陈伏 2.混凝土抗压强度标准值 3.水泥的初终凝时间
4.合理砂率 5.混凝土的徐变

二、单项选择题（20分）
1. （  ）适用于海水浸蚀的混凝土工程。
A、 P.I. B、P.II. C、P.O. D、P.S.
2．混凝土的棱柱体强度ƒcp与混凝土的立方体强度ƒcu二者的关系为（  ）。
A . ƒcp>ƒcu    B . ƒcp<ƒcu    C.  ƒcp=ƒcu    D.  ƒcp≤ƒcu
3.当材料的润湿边角，为( )时，称为憎水性材料。
A.>90° B.<90° C.=0 D.≥90
4.硅酸盐水泥硬化水泥石，长期处在硫酸盐浓度较低的环境水中，将导致膨胀开裂，这是由于反应生成了( )所致。
A.CaSO4 B.CaSO4·2H2O C.3CaO·Al2O3·CaSO4·31H2O D.CaO·Al2O3·3CaSO4·11H2O
5. 含水率为5％的砂220kg，将其干燥后的重量是_____kg。
A. 209 B. 209.52 C. 110 D. 112
6.矿渣水泥较普通水泥耐腐蚀性强的主要原因是矿渣水泥硬化后，其水泥石中 。A.Ca(OH)2含量少 B.C-S-H凝胶多 C.C3AH6含量少 D.(A+C)
7．某构件截面最小尺寸为240mm，钢筋间净距为45mm，宜选用粒径 mm的石子。
A、5~10; B、5~31.5； C、5~40; D、5~60
8．对于大体积混凝土工程最适宜选择 ______ 。
A．普通硅酸盐水泥 B．中、低热水泥 C．砌筑水泥 D．硅酸盐水泥
9. 如果水泥初凝时间测试值不符合国家标准，则按 处理。
A.合格品 B.不合格品 C.废品
10.坍落度是表示塑性混凝土( )的指标。
A.流动性 B.粘聚性 C.保水性 D.软化点

三、问答题（28分）
1．试分析水灰比对混凝土耐久性的影响。
2．某工地施工人员采取下述几个方案提高混凝土拌和物的流动性，试问下面哪些方案可行？哪些不行？并说明理由。
（1） 多加水；
（2） 保持W/C不变，增加水泥浆用量；
（3） 加入CaCl2；

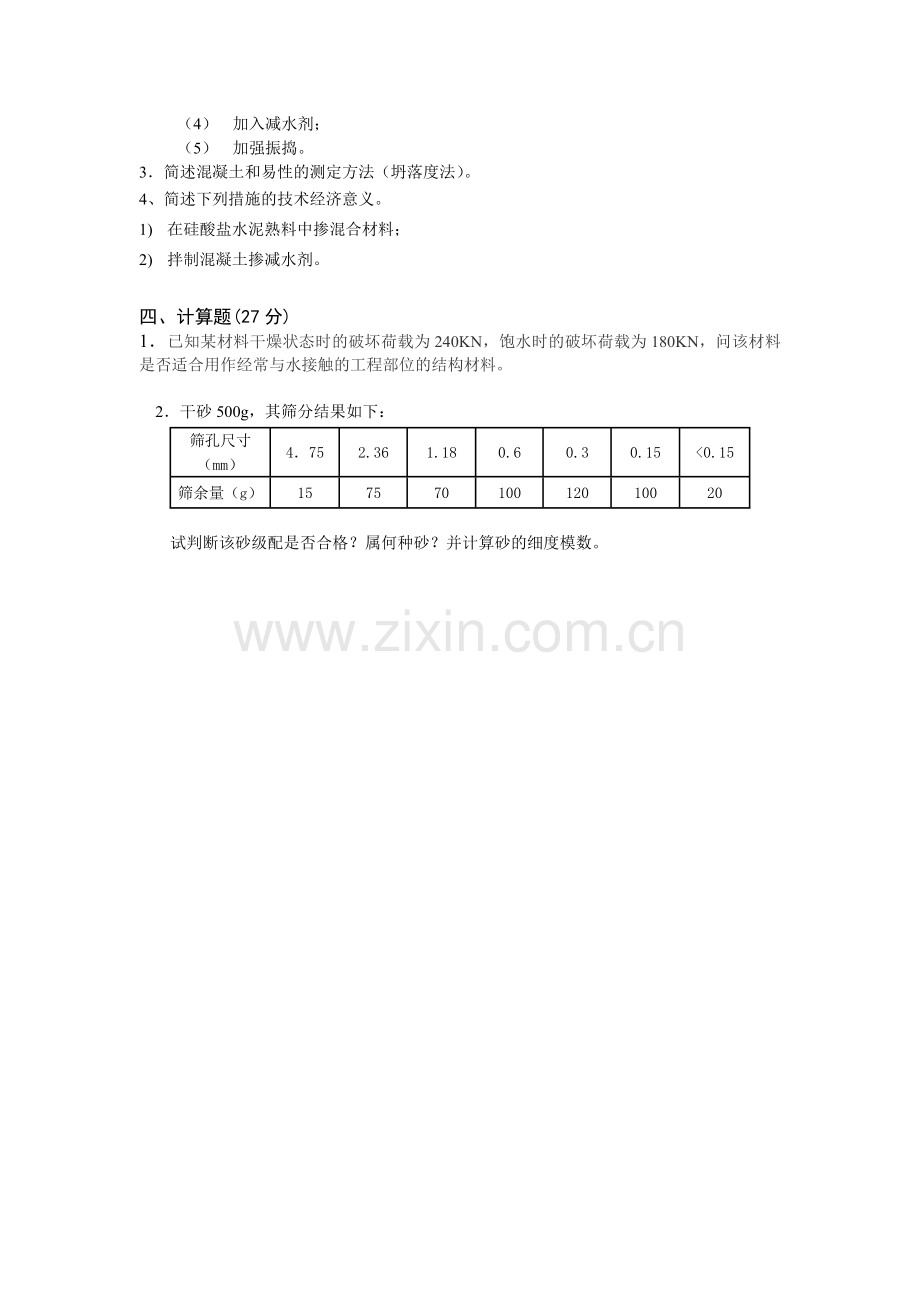

（4） 加入减水剂；
（5） 加强振捣。
3．简述混凝土和易性的测定方法（坍落度法）。
4、简述下列措施的技术经济意义。
1) 在硅酸盐水泥熟料中掺混合材料；
2) 拌制混凝土掺减水剂。

四、计算题(27分)
1．已知某材料干燥状态时的破坏荷载为240KN，饱水时的破坏荷载为180KN，问该材料是否适合用作经常与水接触的工程部位的结构材料。

2．干砂500g，其筛分结果如下：
筛孔尺寸
（mm）
4．75
2.36
1.18
0.6
0.3
0.15
<0.15
筛余量（g）
15
75
70
100
120
100
20
  试判断该砂级配是否合格？属何种砂？并计算砂的细度模数。

答案
一、名词解释（25分）
1.石灰的陈伏 ：过火石灰消化速度极慢，当石灰抹灰层中含有这种颗粒时，由于它吸收空气中的水分继续消化，体积膨胀，致使墙面隆起、开裂，严重影响施工质量。为了消除这种危害，生石灰在使用前应提前洗灰，使灰浆在灰坑中储存2～3周，以使石灰得到充分消化，即所谓陈伏。
2.混凝土抗压强度标准值 ：混凝土立方体抗压强度标准值系指按照标准方法制作和养护的边长为150mm的立方体试件，在28d龄期，用标准试验测定的抗压强度总体分布中的一个值，强度低于该值的百分率不超过5%（即具有95%保证率的抗压强度），以N/mm2即MPa计。
3.水泥的初终凝时间 ：凝结时间是指水泥从开始加水到失去流动性，即从可塑状态发展到固体状态所需的时间，分为初凝和终凝。自开始加水拌和起，至水泥浆开始失去可塑性与流动性所需的时间，称为初凝时间。自加水时起至水泥浆完全失去可塑性并开始产生强度所需的时间称为终凝时间。
4.合理砂率：在用水量及水泥用量一定的情况下，能使混凝土拌合物获得最大的流动性，且能保持良好的粘聚性及保水性；或者，当采用合理砂率时，能使混凝土拌合物获得所要求的流动性及良好的粘聚性及保水性，而水泥用量为最少，此时的砂率为合理砂率。
5.混凝土的徐变：混凝土在长期荷载作用下，除产生瞬间的弹性变形和塑性变形外，还会产生随时间而增长的非弹性变形，这种变形称为徐变。
二、选择题（20分）
1、D 2、B 3、A 4、C 5、B 6、A 7、B 8、B 9、C 10、A
三、 问答题（28分）
1．试分析水灰比对混凝土耐久性的影响。
答：控制水灰比是保证混凝土密实度、减少内部孔隙率和连通毛细孔，从而提高混凝土耐久性的关键。混凝土的耐久性主要为抗渗性、抗冻性、抗侵蚀性、抗碳化和抗碱骨料反应等。
例如：
(1)降低水灰比(小于0.6)可提高混凝土的抗渗性。
(2)降低水灰比，减少毛细孔通路，可提高混凝土抗冻性(最好还掺引气剂)。
(3)降低水灰比，可制得密实和孔隙封闭的混凝土，环境水不易侵入，抗侵蚀性较强。同时也可提高抗碱骨料反应的能力。
(4)水灰比越小，混凝土越密实，CO2和水汽不易侵入，抗碳化能力增大。

2．某工地施工人员采取下述几个方案提高混凝土拌和物的流动性，试问下面哪些方案可行？哪些不行？并说明理由。
（6） 多加水；
（7） 保持W/C不变，增加水泥浆用量；
（8） 加入CaCl2；
（9） 加入减水剂；
（10） 加强振捣。
（1）不行。因为加水虽然能提高混凝土的流动性，但严重地降低了它的强度。
（2）行。水泥浆用量越多，水泥的流动性越好。且W/C不变，不会影响混凝土的强度。
（3）不行。CaCl2为早强剂，能提高混凝土的早期强度，但不会提高混凝土的流动性。
（4）行。加入减水剂后，能使混凝土在用水量和水灰比不变的情况下，明显地改善混凝土的流动性。
（5）行。强力搅拌可有效破坏水泥的絮凝结构，释放出里面的游离水，使混凝土的流动性增大。

3．简述混凝土和易性的测定方法（坍落度法）。
答：和易性又称工作性，指混凝土拌合物能保持其组成成分均匀，不发生分层离析、泌水等现象，适于搅拌、运输、浇筑、捣实成型等施工作业，并能获得质量均匀、密实的混凝土的性能。和易性是一项综合技术性能，包括流动性、粘聚性和保水性三个方面的含义。
根据我国现行标准《普通混凝土拌合物性能试验方法》规定，用坍落度和维勃稠度来测定混凝土拌合物的流动性，并辅以直观经验来评定粘聚性和保水性,以评定和易性。

4、简述下列措施的技术经济意义。
3) 在硅酸盐水泥熟料中掺混合材料；
4) 拌制混凝土掺减水剂。

1）在硅酸盐水泥熟料中掺混合材料：减小水泥的水化热、提高抗腐蚀性能、提高水泥的产量、扩大水泥的使用范围；
2）拌制混凝土掺减水剂：提高混凝土的强度，增大混凝土的流动性，节约水泥。在硅酸盐水泥熟料中掺混合材料。

四、计算题(27分)
1．已知某材料干燥状态时的破坏荷载为240KN，饱水时的破坏荷载为180KN，问该材料是否适合用作经常与水接触的工程部位的结构材料。
解：因为： f饱 ＝ P饱 /A ； f干 ＝ P干 /A ；
所以，软化系数＝ f饱 / f干 ＝ P饱 /P干 ＝ 180/240=0.75 ＜ 0.85
所以，该材料不适合用作经常与水接触的工程部位的结构材料。

2．干砂500g，其筛分结果如下：
筛孔尺寸
（mm）
4．75
2.36
1.18
0.6
0.3
0.15
<0.15
筛余量（g）
15
75
70
100
120
100
20
  砂的颗粒级配区见附表，试判断该砂级配是否合格？属何种砂？并计算砂的细度模数。
解：（1）求分计筛余百分率

同理：a3=14%, a4=20%, a5=24%, a6=20%, a7=4%
（2）求累计筛余百分率A
A1 = a1 = 3%
A2 = a1+ a2 = 18%
A3 = a1+ a2 + a3 = 32%
同理：A4 = 52%, A5 = 76%, A6 =96%, A7 = 100%
（3）计算砂的细度模数

（4）判断：用各筛号的A值与表6.5对比，该砂的累计筛余百分率落在Ⅱ区，该砂级配合格。 因Mx = 2.67，所以是中砂。
