三跑楼梯实例PPT文档.ppt

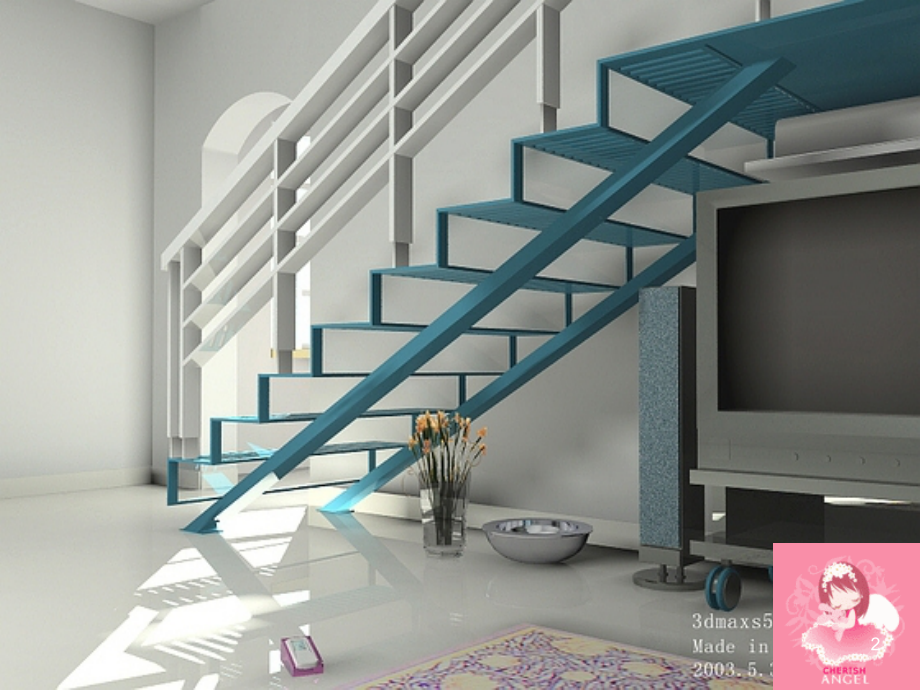

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑制图,主讲：师倩,测绘工程系,楼梯是建筑基本组成中一个很重要的构件，它是多层和高层建筑的垂直交通设施。在设计和施工中要求楼梯不仅有足够的通行宽度和疏散能力，而且要坚固、耐久、放火、安全和美观。,生活中我们常见到色彩丰富和形式多样的各种楼梯,1,2,3,4,5,6,.桌面13501.jpg,7,以上这些设计优秀、施工良好的楼梯，使我们身临其境、赏心悦目，它们或高雅、或华贵、或质朴、或庄重。看后，让我们获得精神上的放松，它们是我们在紧张的学习之余，能得以休憩的温馨港湾。,8,建筑立面图,9,16-2-2,楼梯详图,一.楼梯平面图,:,楼梯平面图即为水平剖面图，水平剖切位置定在各层略高于窗台的上方。,10,该建筑的楼梯为三跑式楼梯，剖切平面通过各层的第二个梯段。,1,建筑轴测剖切图,11,底层剖切示意图,12,轴线,墙身线,起步线,平台线,13,按实际投影剖切交线应是水平线，但为避免其与踏步线混淆，因此用45倾斜折断线表示。,底层平面图,14,1、内容：,（,1）、底层平面图：,I、画45倾斜折断线表示剖切位置。,II、标上行方向箭头，注明“上”。,III、尺寸标注。,15,楼梯平面图原则上每层画一个，但若中间各层的位置、梯段数、踏步数、断面都相同时，可合并画一个平面图。,建筑轴测剖切图,2,16,二层剖切示意图,17,二层到三层的上行梯段与二层到底层的下行梯段在投影上重合，以45折断线为界。,中间层平面图,18,（2）、中间层平面图：,I,、画45倾斜折断线表示剖切位置。,II、标上行、下行方向箭头，箭尾注明“上”、“下”。,19,3,由于剖切平面并没有剖切到楼梯段，所以顶层平面图要画出三段完整的楼梯。,建筑轴测剖切图,20,（3）、顶层平面图：,I、画出完整的楼梯。,II、标下行方向箭头，箭尾注明“下”。,2、要求：,(1)标注轴线编号及轴线间尺寸。,(2)横向、竖向定位轴线排列整齐。,21,建筑轴测剖切图,楼梯剖面图反映楼梯各部分的构造及结构形式。,22,楼层、梯段、平台、栏杆的构造形式。,楼梯数、踏步数、楼梯的结构形式。,23,5,10,15,20,0,5,10,15,20,0,5,10,15,20,0,5,10,15,20,0,24,二、楼梯剖面图：,1、不画到屋面，用折断线断开。,2、标明地面、平台面和各层楼面的标高及梯段和栏杆的高度尺寸。,25,形式多样的踏步、栏杆、扶手,踏步 栏杆 扶手,26,三、楼梯踏步、栏杆和扶手详图：,、踏步详图表明踏步的截面形状、大小、材料及做法。,、栏杆、扶手详图表明栏杆、扶手的形状、大小、材料及梯段连接的处理,。,27,总结,一、公式,1、L=bx(n-1),2、b+2h=600630(单位：mm),3、H=h,Xn,二、画图步骤,、楼梯平面图,（）、画轴线、墙身线、平台线、起步线、梯井位置。,（）、画踏步线。,（）、画尺寸线、标高、轴线符号、上行及下行箭头方向线。,、楼梯剖面图,（）、画地面、平台面及梯段的水平长度。,（）、画梯段踏步。,三、共同点,先轴线后细部,先底稿后加深,先画图后注写,28,楼梯详图,楼梯平面图,楼梯剖面图,踏步、栏杆、扶手详图,楼梯底层平面图,楼梯中间层平面图,楼梯顶层平面图,楼梯踏步详图,楼梯栏杆、扶手详图,让我们再回首来重温那些设计优秀、施工良好的楼梯带给我们无穷的精神享受吧！,29,简洁明快,直跑式楼梯,30,双跑式楼梯,庄重质朴,31,弧线式楼梯,生动活泼,螺旋式楼梯,高贵典雅,32,作业：绘制习题集第121页楼梯详图,33,
