楼梯平法识图规则PPT文档.ppt

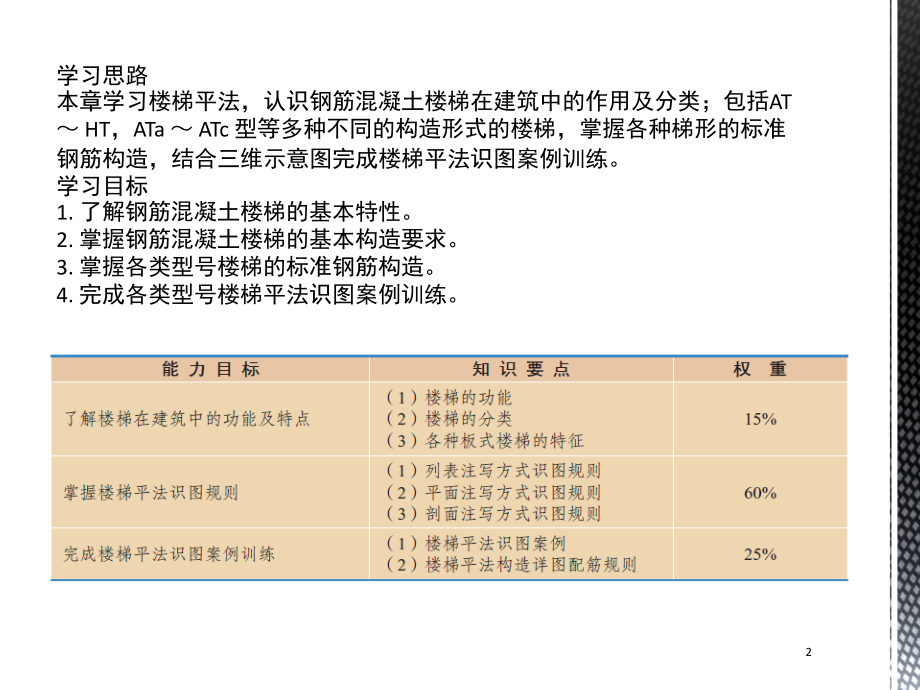

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第六章楼梯平法识图规则,1,学习思路,本章学习楼梯平法，认识钢筋混凝土楼梯在建筑中的作用及分类；包括,AT,HT,，,ATa,ATc,型等多种不同的构造形式的楼梯，掌握各种梯形的标准钢筋构造，结合三维示意图完成楼梯平法识图案例训练。,学习目标,1.,了解钢筋混凝土楼梯的基本特性。,2.,掌握钢筋混凝土楼梯的基本构造要求。,3.,掌握各类型号楼梯的标准钢筋构造。,4.,完成各类型号楼梯平法识图案例训练。,2,6.1,认识钢筋混凝土楼梯,楼梯是实现建筑垂直交通运输的主要方式，用于楼层之间和楼层高差较大时的交通联系。高层建筑尽管采用电梯作为主要垂直交通工具，但是仍然要保留楼梯供紧急时逃生之用。,6.1.1,楼梯的构造特点,设有踏步供建筑物楼层之间上下通行的通道称为梯段。踏步又分为踏面（供行走时踏脚的水平部分）和踢面（形成踏步高差的垂直部分）。,6.1.2,楼梯的分类,楼梯按梯段可分为单跑楼梯、双跑楼梯和多跑楼梯。梯段的平面形状有直线的、折线的和曲线的。按材料划分有钢结构楼梯、混凝土楼梯、木结构楼梯、绳梯等。本章重点介绍钢筋混凝土楼梯在建筑物中作为楼层间交通用的构件，由连续梯级的梯段、平台和围护结构等组成。在设有电梯的高层建筑中也同样必须设置楼梯。,6.1.3,钢筋混凝土楼梯的特性,钢筋混凝土楼梯在结构刚度、耐火、造价、施工以及造型等方面都有较多的优点，应用最为普遍。钢筋混凝土楼梯的施工方法分为整体现场浇筑式的，预制装配式的，部分现场浇筑和部分预制装配的三种。,3,6.2,现浇混凝土板式楼梯的注写方式,现浇混凝土板式楼梯平法施工图有平面注写、剖面注写和列表注写三种表达方式。,6.3,楼梯类型,6.3.1,楼梯类型表,本书楼梯包含,12,种类型，详见表,6-1,。各梯板截面形状与支座位置示意图见,国家建筑标准设计图集,（,16G101-2,）的详图部分。,4,6.4,楼梯平法施工图的平面标注识图方法,6.4.1,楼梯平面注写标注方式,楼梯平面注写方式，是在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图，包括集中标注和外围标注。,6.4.2,楼梯集中标注的有关内容楼梯集中标注的内容有五项，具体规定如下。,（,1,）梯板类型代号与序号，如,AT,。,（,2,）梯板厚度，注写为,h,=,。当为带平板的梯板且梯段板厚度和平板厚度不同时，可在梯段板厚度后面括号内以字母,P,打头注写平板厚度。,（,3,）梯板支座上部纵筋，下部纵筋，之间以“,/,”之间以,（,4,）梯板支座上部纵筋，下部纵筋，之间以“；”分隔。,（,5,）梯板分布筋，以,F,打头注写分布钢筋具体值，该项也可在图中统一说明。,楼梯平法施工图的剖面标注识图方法。,（,6,）楼梯外围标注的有关内容,楼体外围标注的内容，包括楼梯间的平面尺寸、楼层结构标高、层间结构标高、楼梯的上下方向、梯板的平面几何尺寸、平台板配筋、梯梁及梯柱配筋等。,5,6.5,楼梯平法施工图的剖面标注识图方法,6.5.1,剖面注写的方式,剖面注写方式需在楼梯平法施工图中绘制楼梯平面布置图和楼梯剖面，注写方式分平面注写、剖面注写两部分图。,6.5.2,楼梯平面注写的有关内容,楼梯平面布置图注写内容，包括楼梯间的平面尺寸、楼层结构标高、层间结构标高、楼梯的上下方向、梯板的平面几何尺寸、梯板类型及编号、平台板配筋、梯梁及梯柱配筋等。,6.5.3,楼梯剖面注写的有关内容,楼梯剖面图注写内容，包括梯板集中标注、梯梁梯柱编号、梯板水平及竖向尺寸、楼层结构标高、层间结构标高等。,6.5.4,梯板集中标注的内容,梯板集中标注的内容有四项，具体规定如下。,（,1,）梯板类型及编号，如,AT,。,（,2,）梯板厚度，注写为,h,=,。当梯板由踏步段和平板构成，且踏步段梯板厚度和平板厚度不同时，可在梯板厚度后面括号内以字母,P,打头注写平板厚度。,（,3,）梯板配筋，注明梯板上部纵筋和梯板下部纵筋，用分号“；”将上部与下部纵筋的配筋值分隔开来。,（,4,）梯板分布筋，以,F,打头注写分布钢筋具体值，该项也可在图中统一说明。,6,6.6,楼梯平法施工图的列表标注识图方法,6.6.1,列表注写的有关内容,列表注写方式，是用列表方式注写梯板截面尺寸和配筋具体数值的方式来表达楼梯施工图。,6.6.2,列表注写方式示意,列表注写方式的具体要求同剖面注写方式，仅将剖面注写方式中的第,6.5.4,条梯板配筋注写项改为列表注写项即可。,7,6.7,楼梯平法识图案例,钢筋混凝土楼梯平法结构施工图包括两部分：平面图部分；剖面图部分。识图首先是对图纸进行初步了解，首先看图名，了解图纸的大致内容，然后再看里面的具体内容。在本楼梯案例中，读完图名后，已经对楼梯的类型有了一个初步的了解。接着再看平面图部分，通过里面的信息可以知道整个楼梯的架构尺寸、踏步数及平台板的钢筋信息。最后结合剖面图，就能知道整个楼梯的高度、踏,步高、楼梯板厚和楼梯有关钢筋。那么通过这两部分内容可以对整个楼梯构件进行识图，结合图纸内容就便于施工人员进行施工了。,8,
