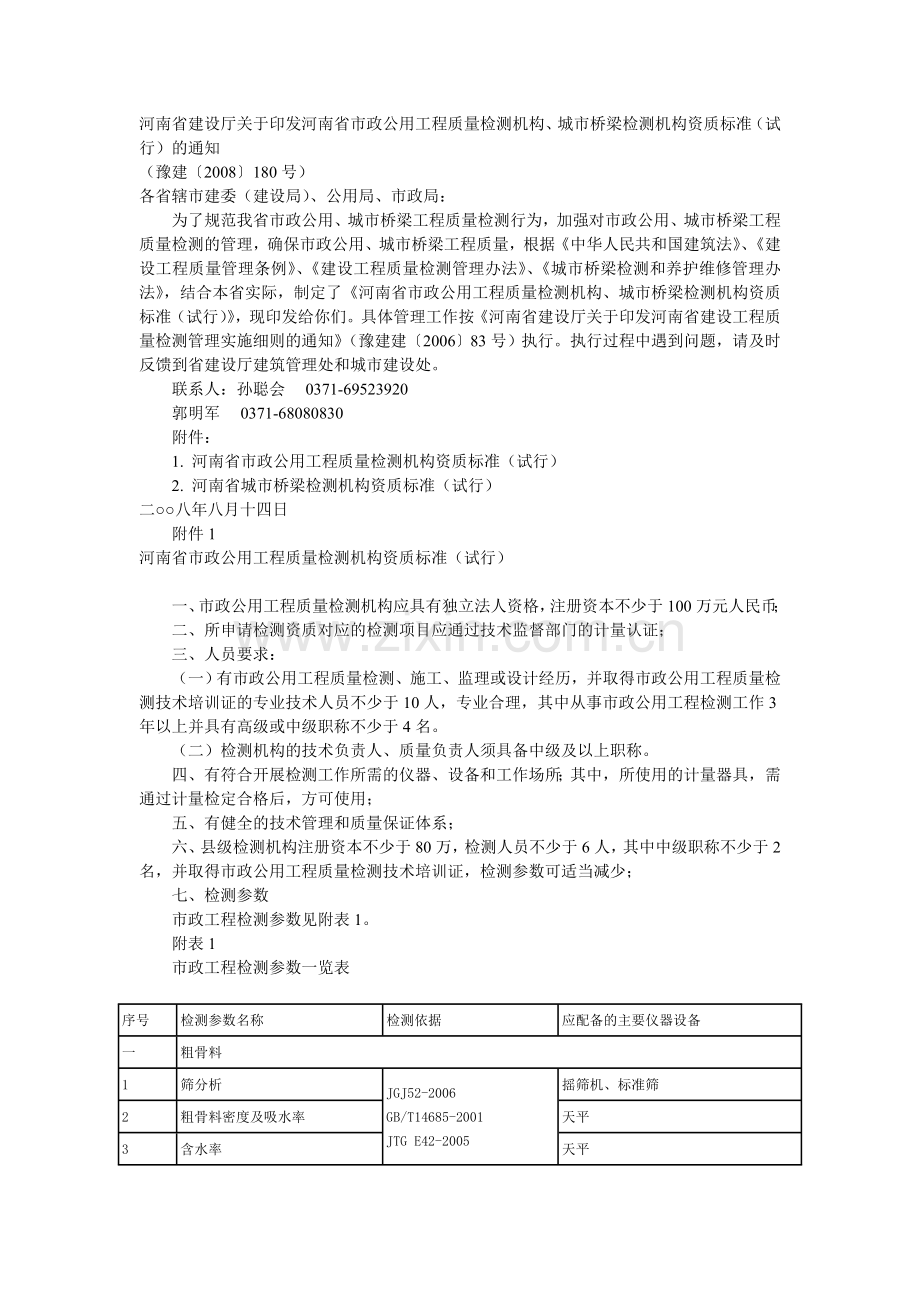

河南省建设厅关于印发河南省市政公用工程质量检测机构、城市桥梁检测机构资质标准（试行）的通知
（豫建〔2008〕180号）
各省辖市建委（建设局）、公用局、市政局：
　　为了规范我省市政公用、城市桥梁工程质量检测行为，加强对市政公用、城市桥梁工程质量检测的管理，确保市政公用、城市桥梁工程质量，根据《中华人民共和国建筑法》、《建设工程质量管理条例》、《建设工程质量检测管理办法》、《城市桥梁检测和养护维修管理办法》，结合本省实际，制定了《河南省市政公用工程质量检测机构、城市桥梁检测机构资质标准（试行）》，现印发给你们。具体管理工作按《河南省建设厅关于印发河南省建设工程质量检测管理实施细则的通知》（豫建建〔2006〕83号）执行。执行过程中遇到问题，请及时反馈到省建设厅建筑管理处和城市建设处。
　　联系人：孙聪会　 0371-69523920
　　郭明军　 0371-68080830
　　附件：
　　1. 河南省市政公用工程质量检测机构资质标准（试行）
　　2. 河南省城市桥梁检测机构资质标准（试行）
二○○八年八月十四日
　　附件1
河南省市政公用工程质量检测机构资质标准（试行）

　　一、市政公用工程质量检测机构应具有独立法人资格，注册资本不少于100万元人民币；
　　二、所申请检测资质对应的检测项目应通过技术监督部门的计量认证；
　　三、人员要求：
　　（一）有市政公用工程质量检测、施工、监理或设计经历，并取得市政公用工程质量检测技术培训证的专业技术人员不少于10人，专业合理，其中从事市政公用工程检测工作3年以上并具有高级或中级职称不少于4名。
　　（二）检测机构的技术负责人、质量负责人须具备中级及以上职称。
　　四、有符合开展检测工作所需的仪器、设备和工作场所；其中，所使用的计量器具，需通过计量检定合格后，方可使用；
　　五、有健全的技术管理和质量保证体系；
　　六、县级检测机构注册资本不少于80万，检测人员不少于6人，其中中级职称不少于2名，并取得市政公用工程质量检测技术培训证，检测参数可适当减少；
　　七、检测参数
　　市政工程检测参数见附表1。

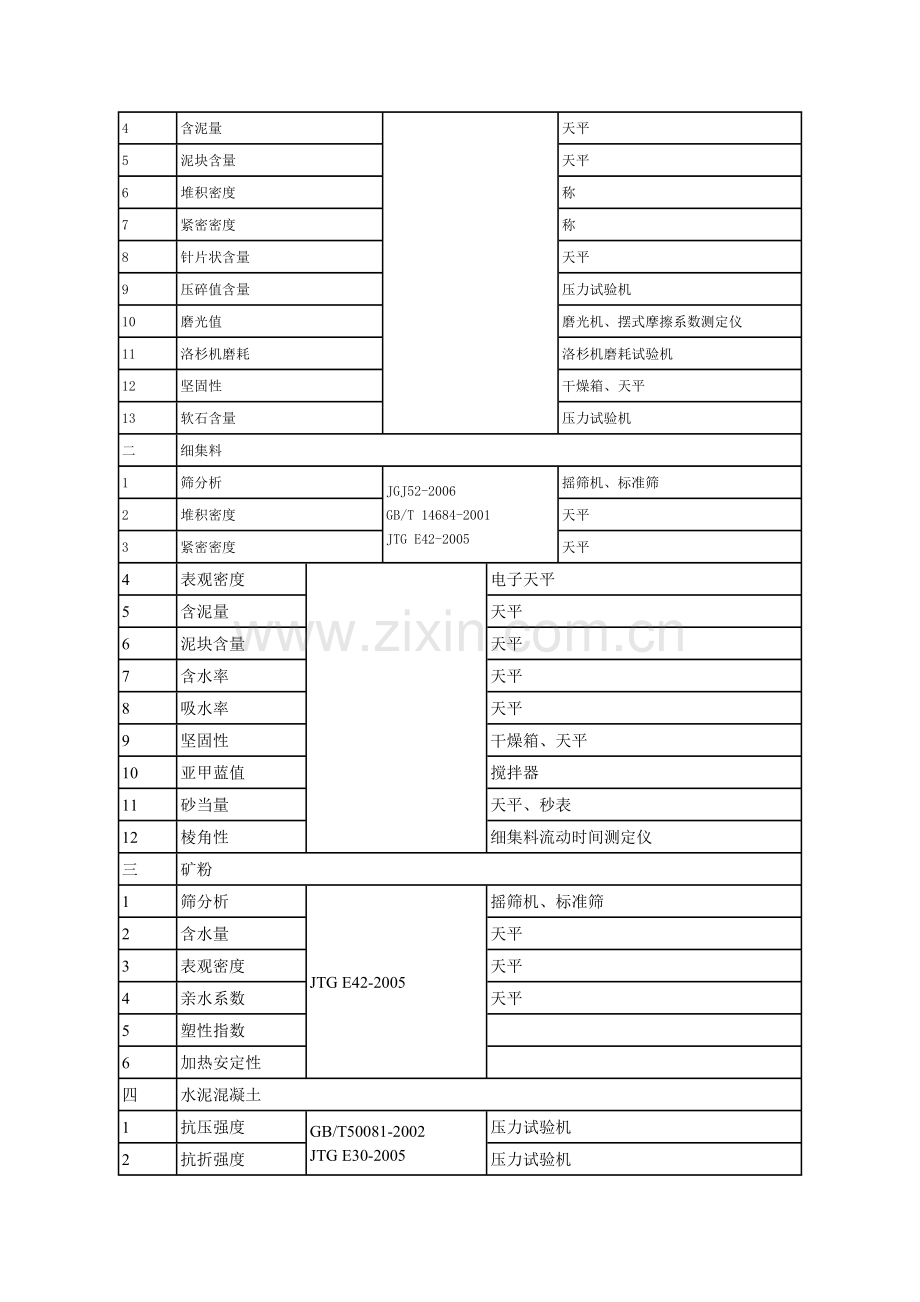

　　附表1
　　市政工程检测参数一览表

序号
检测参数名称
检测依据
应配备的主要仪器设备
一
粗骨料
1
筛分析
JGJ52-2006 GB/T14685-2001
JTG E42-2005
摇筛机、标准筛
2
粗骨料密度及吸水率
天平
3
含水率
天平
4
含泥量
天平
5
泥块含量
天平
6
堆积密度
称
7
紧密密度
称
8
针片状含量
天平
9
压碎值含量
压力试验机
10
磨光值
磨光机、摆式摩擦系数测定仪
11
洛杉机磨耗
洛杉机磨耗试验机
12
坚固性
干燥箱、天平
13
软石含量
压力试验机
二
细集料
1
筛分析
JGJ52-2006
GB/T 14684-2001
JTG E42-2005
摇筛机、标准筛
2
堆积密度
天平
3
紧密密度
天平
4
表观密度

电子天平
5
含泥量
天平
6
泥块含量
天平
7
含水率
天平
8
吸水率
天平
9
坚固性
干燥箱、天平
10
亚甲蓝值
搅拌器
11
砂当量
天平、秒表
12
棱角性
细集料流动时间测定仪
三
矿粉
1
筛分析
JTG E42-2005
摇筛机、标准筛
2
含水量
天平
3
表观密度
天平
4
亲水系数
天平
5
塑性指数

6
加热安定性

四
水泥混凝土
1
抗压强度
GB/T50081-2002
JTG E30-2005
压力试验机
2
抗折强度
压力试验机
3
配合比
JGJ55-2000
JTG E30-2005
压力试验机、振动台
4
抗渗性能
GBJ82-85
JTG E30-2005
抗渗试验仪
5
拌合物坍落度
GB/T50081-2002
JTG E30-2005
塌落度筒
序号
检测参数名称
检测依据
应配备的主要仪器设备
6
拌合物维勃稠度
GB/T50080-2002
JTG E30-2005
维勃稠度仪
7
抗冻性能
GBJ82-85
JTG E30-2005
冻融试验装置、动弹性模量测定仪、热电偶电位差计
五
砂浆
1
拌合物稠度
JGJ70-90
砂浆稠度仪
2
立方体抗压强度
JTG E30-2005
JGJ70-90
压力试验机
3
配合比
JGJ98-2000
压力试验机
4
拌合物分层度
JGJ70-90
分层度仪
六
孔道压浆用水泥浆
1
拌合物稠度
JTJ041-2000
稠度试验漏斗
2
泌水率

3
膨胀率

4
立方体抗压强度
压力试验机
七
烧结砖、非烧结砖及砌块
1
几何尺寸
GB/T2542-2003
GB13544-2000
GB11945-1999
JC422-91

2
外观质量

3
抗压强度
压力试验机
4
抗折强度
压力试验机
5
吸水率
干燥箱
八
土工
1
含水率
GB/T50123-1999
JTG E40-2007
JTJ057-94
JTJ034-2000
干燥箱、天平
2
密度
天平
3
水泥或石灰剂量测定

天平、试剂
4
最大干密度
电动击实仪
5
最优含水率
电动击实仪
6
无侧限抗压强度
路面材料强度仪
7
石灰有效氧化钙、氧化镁含量分析
精密天平、试剂
8
界限含水量
液塑限联合测定仪
9
水泥（石灰）稳定土配合比
电动击实仪
10
回弹模量
电动击实仪、路面材料强度仪
11
承载比（CBR）
路面材料强度仪
12
有机质含量
分析天平
13
颗粒分析
摇筛机、标准筛、天平
九
道路石油沥青、改性沥青
1
软化点
JTJ052-2000
GB50092-96
JTGF40-2004
软化点仪
2
延伸度
延伸度仪
3
针入度
针入度仪
4
闪点与燃点
闪点仪
5
沥青蒸发损失
干燥箱
6
粘度
粘度仪
7
沥青密度与相对密度试验
天平
8
薄膜加热
薄膜烘箱
9
旋转薄膜加热
旋转薄膜烘箱
10
沥青与粗集料粘附性
JTJ052-2000
GB50092-96
JTGF40-2004

11
针入度指数
针入度仪
12
溶解度
分析天平
13
聚合物改性沥青离析试验
沥青软化点仪
14
弹样恢复试验
延伸仪
15
沥青蜡含量
蜡含量测定仪
十
乳化沥青、改性乳化沥青
1
蒸发残留物含量
JTJ052-2000
JTGF40-2004
天平
2
筛上剩余量试验
天平
3
储存稳定性试验
沥青乳液稳定性试验管
4
水泥拌和试验
标准筛、天平
5
破乳速度试验
拌和锅、天平
6
与矿料的拌和试验
拌和锅、天平
7
与矿料的粘附性试验
标准筛、秒表
8
粘度
道路沥青标准粘度计
十一
沥青混凝土
1
配合比
JTJ052-2000
GB50092-96
JTGF40-2004

2
稳定度
马歇尔试验仪、马歇尔成型仪
3
流值
马歇尔试验仪、马歇尔成型仪
4
密度
浸水天平
5
饱水率
真空泵、真空干燥器
6
沥青含量

抽提仪
7
矿料级配
摇筛机、天平
8
芯样马歇尔
马歇尔试验仪
9
空隙率
静水力学天平
10
沥青饱和度

11
残留稳定度
马歇尔试验仪
12
车辙试验
车辙成型仪、车辙试验机、干燥箱
13
谢伦堡沥青析漏试验
拌和机、干燥箱
14
肯塔堡飞散试验
洛杉矶磨耗试验机、马歇尔成型仪
十二
预应力锚具、夹具
1
外观质量

2
硬度
GB/T230.1-2004
硬度计
3
静载试验
GB/T14370-2000
JGJ85-2002
静载试验机
十三
土工织物类
1
拉伸强度
JTG E50-2006
JC839.1-1998
JT/T480-2002
GB/T13762-92
GB/T17638-1998
GB/T15788-2005
GB/T17689-1999
土工材料试验机
2
伸长率
土工材料试验机
3
单位面积质量

4
梯形撕裂强力
土工材料试验机
5
CBR顶破强力
土工材料试验机
6
刺破强力
土工材料试验机
7
厚度

8
土工网网孔尺寸

十四
粉煤灰
1
细度
GB/T1596-2005
负压筛
2
含水量
干燥箱
3
需水量比
流动度跳桌
4
烧失量
高温炉
5
安定性
沸煮箱
6
三氧化硫
高温炉
十五
大型预制构件
1
几何尺寸
GB50152-92

2
外观质量

3
挠度

4
抗裂度

5
承载力

十六
路用检查井井盖　
1
几何尺寸
JC/T211-2005
JC/T212-2005

2
外观质量

3
试验荷载
井盖专用试验压力机
4
破坏荷载
井盖专用试验压力机
十七
预应力混凝土管材
1
几何尺寸

2
外观质量

3
外压荷载
GB/T16752-1997
管材外压装置
4
内水压力

管材内水压力装置
十八
混凝土路面砖
1
几何尺寸
JC/T446-2000

2
外观质量

3
抗压强度
压力试验机
4
抗折强度
压力试验机
5
抗冻性能
冷冻箱、压力试验机
6
耐磨性

十九
混凝土路缘石
1
几何尺寸
JC899-2002

2
外观质量

3
抗压强度
切割机、专用压力试验机
4
抗折强度
抗折试验机
5
吸水率
切割机、干燥箱
二十
现场检测
1
回弹法测砼、砂浆强度
JGJ/T23-2001
砼、砂浆回弹仪
2
钻芯取样测定砼强度
CECS03：2007
压力试验机
3
超声回弹综合法检测混凝土抗压强度
CECS02：2005
回弹仪、非金属超声波仪
4
路面回弹弯沉试验
CJJ1-2008
JTG E40-2008
路面弯沉仪
5
路面厚度检测
CJJ1-2008
JTG E40-2008
取芯机
6
压实度
CJJ1-2008
JTG E40-2008

7
平整度
CJJ1-2008
JTG E40-2008
连续平整度测定仪
8
路面抗滑值测定
CJJ1-2008
JTG E40-2008
摆式摩擦系数测定仪
9
构造深度
CJJ1-2008
JTG E40-2008
铺砂仪
10
混凝土基桩完整性检测
JGJ106－2003
超声检测分析仪
二十一
水泥
1
胶砂强度
GB/T17671-1999
胶砂搅拌机、振实台、抗折试验机、抗压试验机
2
细度
GB/T1345-2005
负压筛析仪
3
标准稠度用水量
GB1346-2001
净浆搅拌机、维卡仪
4
凝结时间
GB1346-2001
维卡仪
5
安定性　
GB/T750-92
雷氏夹膨胀测定仪、沸煮箱
6
胶砂流动度
GB/T2419-2005
跳桌
二十二
钢材
1
抗拉
GB/T228-2002
拉力试验机
2
冷弯
GB/T232-1999
万能试验机
3
反复弯曲
GB/T238-2002
万能试验机
二十三
岩石
1
抗压强度
JTG E41-2005
压力试验机
二十四
钢绞线
1
抗拉强度
GB/T5224-2003
钢绞线试验拉力机
2
整根钢绞线的最大力
3
规定非比例延伸力
4
最大力总伸长率
二十五
混凝土外加剂

含固量或含水量
GB/T8077-2000
干燥箱

氯离子含量

酸度仪、电磁搅拌器、甘汞电极

水泥净浆流动度或水泥砂浆流动度
水泥净浆搅拌机或胶砂搅拌机跳桌

细度
专用试验筛

PH值
酸度计、电极

硫酸钠
高温炉、电磁搅拌器

密度
天平、干燥器

　　附件2
河南省城市桥梁检测机构资质标准（试行）

　　一、检测范围
　　城市桥梁检测是对城市范围（规划区）内连接或者跨越城市道路、河流的，供车辆、行人通行的桥梁以及高架道路进行检测评估。检测内容主要包括：桥梁几何线形测量、桥梁结构无损检测、桥梁结构载荷试验。
　　二、检测机构应满足下列条件
　　（一）须具备地基基础、见证取样类检测资质；
　　（二）注册资本不少于100万元人民币；
　　（三）所申请检测资质对应的检测项目须通过技术监督部门的计量认证；
　　（四）人员要求：
　　1．具有工程质量检测、桥梁设计、施工或监理经历，并接受相关检测技术培训的专业技术人员不少于10人，其中高级职称不少于3人，中级职称不少于5人，具备一级注册结构工程师、注册岩土工程师资格各1人。
　　2．检测机构的技术负责人、检测报告审核人须具备5年以上桥梁检测工作经历，并应具备高级技术职称。
　　（五）有符合开展检测工作所需的仪器、设备和工作场所；其中，所使用的计量器具，需通过计量检定合格后，方可使用；
　　（六）有健全的技术管理和质量保证体系；
　　（七）检测仪器设备应满足需要。
　　三、业绩
　　承担过桥梁载荷试验和桥梁结构评定。
　　四、检测参数
　　城市桥梁检测参数见附表2。
　　附表2
　　城市桥梁检测参数一览表

序号
检测项目
分类
检测参数
检测依据
应配备的主要仪器设备
一
桥梁几何线形测量
外观测量
坐标
《城市道路与桥梁施工验收规范》（2003修订版）
《公路工程质量检验与评定标准》JTG F80/1-2004
（1）全站仪
（2）经纬仪
（3）水准仪
标高
挠度
二
桥梁结构无损检测
混凝土
结构
混凝土强度
《超声回弹综合法检测混凝土抗压强度技术规程》　 CECS02：2005
《后装拔出法检测混凝土强度技术规程》CECS 69-94
《钻芯法检测混凝土强度技术规程》ECS03：88
《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001
（1） 回弹仪
（2）回弹仪＋非金属超声波仪
（3）取芯机
（4）拔出仪
混凝土碳化深度
《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001
《超声法检测混凝土缺陷技术规程》CECS 21-2000
《混凝土结构施工质量验收规范》GB50204-2002
《建筑结构检测技术标准》GB/T50344-2004
碳化深度测量仪
裂缝宽度
读数显微镜
裂缝深度
非金属超声波仪
钢筋保护层厚度
混凝土钢筋检测仪
钢筋锈蚀
钢筋锈蚀仪
混凝土氯离子含量
氯含量快速测定仪
钢结构
涂装层厚度
《钢结构、管道涂装技术规程》YB/T9256-96
《钢焊缝手工超声波探伤方法和 探伤结果分级》GB/T 11345-1989
《钢熔化焊对接接头射线照像和质量分级》GB 3323-87
《焊缝磁粉检验方法和缺陷磁痕分级》 JB/T6061-92
《钢结构工程施工质量验收规范》GB 50205-2001
《紧固件机械性能 螺栓螺钉和螺栓》 GB/T3098.1-2000
涂层厚度仪
焊缝质量等级及缺陷分级
（1）金属超声波探伤仪
（2）X射线探伤仪
（3）磁粉探伤仪
（应具备两种及以上设备）
金属厚度
钢构锈蚀
螺栓扭矩
扭力扳手或超声应力计

序号
检测项目
分类
检测参数
检测依据
应配备的主要仪器设备
三
桥梁结构载荷试验
静载试验
荷载
《公路桥涵设计通用规范》JTJ 022-85
《钢结构设计规范》　 GB50017-2003
《大跨径桥梁试验方法》 YC4-4/1982
《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004
《城市桥梁设计准则》CJJ11-1993
《城市桥梁荷载设计准则》CJJ77-1998
《市政桥梁工程质量验收评定标准》CJJ2-1990
主要包括：
数据采集仪
测量分析软件
测力计
应变传感器
位移传感器
百分表
万能表架
温度计
应力
应变
位移
裂缝
温度
动载试验
固有频率
《公路桥涵设计通用规范》JTJ 022-85
《钢结构设计规范》GB50017-2003
《大跨径桥梁试验方法》 YC4-4/1982
《公路桥梁承载能力检测评定规程》 （送审稿）
《钢筋混凝土组合梁桥承载能力评定方法》 （送审稿）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004
《城市桥梁设计准则》CJJ11-1993
《城市桥梁荷载设计准则》CJJ77-1998
《市政桥梁工程质量验收评定标准》CJJ2-1990
主要包括：
动态应变采集仪
动态测量软件
动态分析处理软件
应变传感器
位移传感器
速度传感器
加速度传感器
电子百分表
应变计
万能表架
温度计
阻尼比
振型
振幅
动应力
冲击系数
动挠度
加速度
