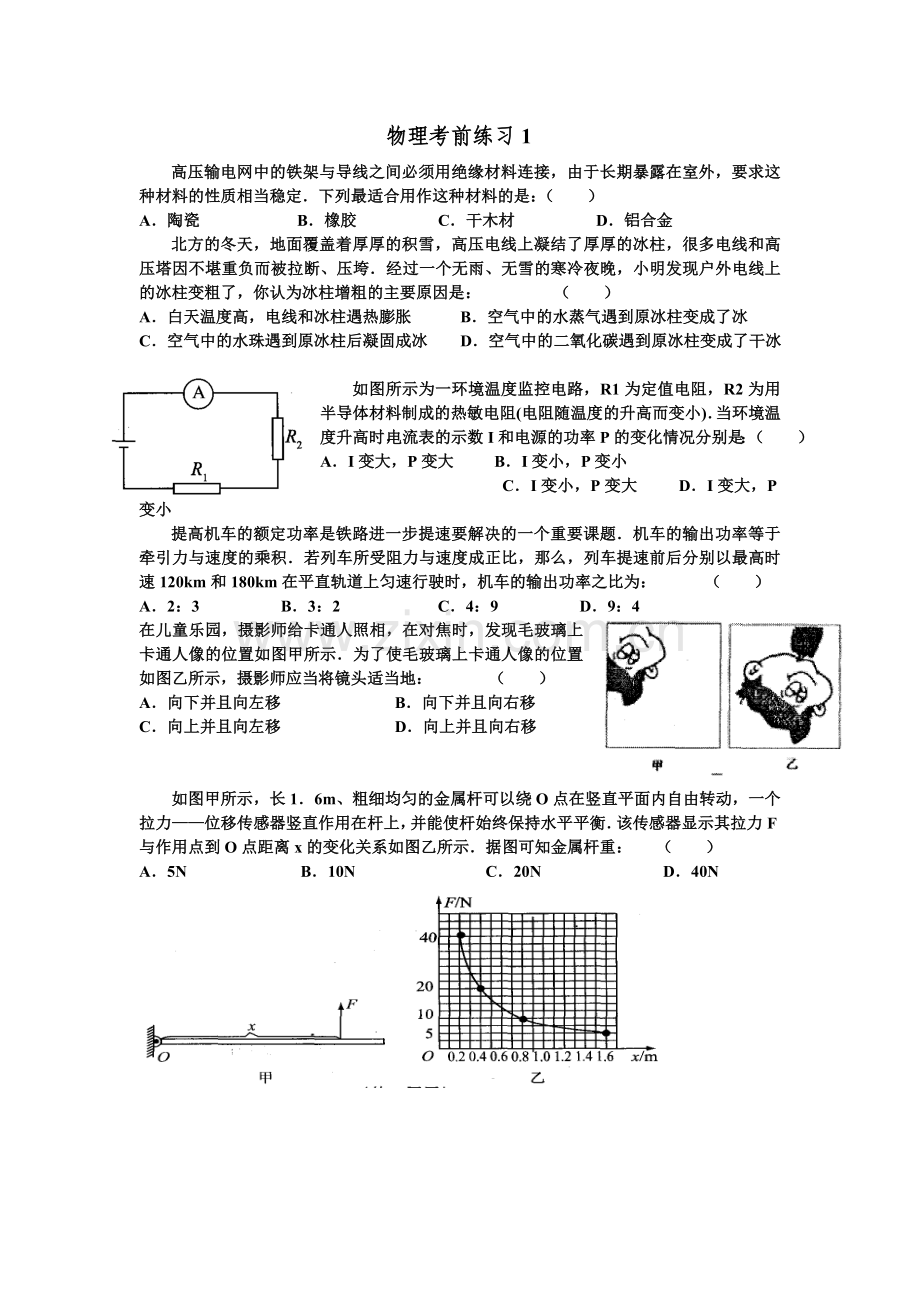

物理考前练习1
高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定．下列最适合用作这种材料的是：（ ）
A．陶瓷 B．橡胶 C．干木材 D．铝合金
北方的冬天，地面覆盖着厚厚的积雪，高压电线上凝结了厚厚的冰柱，很多电线和高压塔因不堪重负而被拉断、压垮．经过一个无雨、无雪的寒冷夜晚，小明发现户外电线上的冰柱变粗了，你认为冰柱增粗的主要原因是： （ ）
A．白天温度高，电线和冰柱遇热膨胀 B．空气中的水蒸气遇到原冰柱变成了冰
C．空气中的水珠遇到原冰柱后凝固成冰 D．空气中的二氧化碳遇到原冰柱变成了干冰

如图所示为一环境温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻(电阻随温度的升高而变小)．当环境温度升高时，电流表的示数I和电源的功率P的变化情况分别是：（ ）
A．I变大，P变大 B．I变小，P变小
C．I变小，P变大 D．I变大，P变小
提高机车的额定功率是铁路进一步提速要解决的一个重要课题．机车的输出功率等于牵引力与速度的乘积．若列车所受阻力与速度成正比，那么，列车提速前后分别以最高时速120km和180km在平直轨道上匀速行驶时，机车的输出功率之比为： （ ）
A．2：3 B．3：2 C．4：9 D．9：4
在儿童乐园，摄影师给卡通人照相，在对焦时，发现毛玻璃上卡通人像的位置如图甲所示．为了使毛玻璃上卡通人像的位置如图乙所示，摄影师应当将镜头适当地： （ ）
A．向下并且向左移 B．向下并且向右移
C．向上并且向左移 D．向上并且向右移

如图甲所示，长1．6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一个拉力——位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图乙所示．据图可知金属杆重： （ ）
A．5N B．10N C．20N D．40N

如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20，定值电阻R0，为5．闭合开关后，移动滑片，发现能使电流表(“0～0．6A”或“0～3A”)和电压表(“0～3V”或“0～15V”)的指针同时达到满刻度线．则R0的电功率与电流的关系图像可能是：（ ）
作为一种应急措施，有时也可以用扬声器代替话筒．如图所示装置，人对着扬声器的锥形纸盆说话，声音就会使与纸盆相连
的线圈在________中振动，从而产生随着声音的变化而变化的电流．这种产生电流的现象在物理学上称为_________现象．

有两只标有“220V 100W”的加热器，这种加热器在它两端不超过额定电压时，电流随电压的变化关系如图所示．这种加热器正常工作时的电阻为___．将它们串联起来接到家庭电路中，消耗的总功率____(选填“大于”、“小于”或“等于”)50W．

小明自制了一个“蜡烛抽水机”的实验装置，如图所示，他将一支塑料管弯成型，一端插入硬纸片，另一端插入右杯水中．点燃蜡烛一段时间后，用硬纸片盖住左杯口，且纸片与杯口密封(涂有凡士林)，过一会，左杯内气体压强将_______(选填“增大”或 “减小”)，右杯中的水在________作用下流入左杯．

要求开关能同时控制电灯和三孔插座，请完成电路的连接

请你按要求改进如图所示的“测定油箱内油量的装置”：(1)器材：电磁继电器(如图)，若干导线，若干电源，若干触点，红、绿灯泡各1只；(2)要求：①通常情况下，绿灯亮、红灯灭；②储油过少时，绿灯灭、红灯亮；(3)请将电路设计填画在原图上(电路元件用电路符号表示，其余元件用示意图表示)．

小明和小华利用如图所示的实验器材，探究物体的浮沉条件，他们探究活动的过程如下：(1)探究蜡块的上浮条件 ①测量蜡块的重力：
小明设计的方案；用弹簧测力计测出蜡块的重力。小华设计的方案：用天平测出蜡块的质量，求出重力。你支持 (小明/小华)的方案，理由是 。②测量蜡块受到的浮力：小明在量筒中放入适量的水，把蜡块放入水中浮在水面时，测出蜡块排开水的体积，用阿基米德原理求出浮力。你认为上述操作中存在的问题是 。
③通过比较蜡块的重力和受到的浮力，可知物体上浮的条件。

(2)探究石块下沉的条件
①测量石块的重力：用弹簧测力计测出石块的重力。
②测量石块受到的浮力：小明在量筒中放入适量的水，把石块放入水中，测出石块排开水的体积，用阿基米德原理求出浮力。小华依据另一种原理，采用不同的方法也测出了石块受到的浮力：
方案b： 。
③通过比较石块的重力和受到的浮力，可知物体下沉的条件。

图甲是一种常见的电热水袋，其性能指标如下表，

（1）图乙是它的结构示意图．为了使用安全，电热水袋在用电加热到一定温度时温控开关S会自动切断电路，与此同时专用插头上的红色指示灯L会熄灭起提示作用．红色指示灯L的电阻比发热体的电阻R要 (选填“大”或“小”)得多．
（2）电热水袋里面一般用水作储能物质，除了水容易获得、成本低廉的原因外，还有一个重要原因是水的 较大．

（3）温控开关S的内部结构如图所示：双金属片由两层不同金属粘合而成，受热时二者膨胀的快慢不同，金属层 （填“a”或“b”）膨胀较快，达到一定温度时，双金属片向上拱起，从而切断电路．
（4）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关 起来使用．
（5）当热水袋原来的温度是10℃时，在额定电压下加热10min指示灯就熄灭了，试求该电热水袋的效率．（c水＝4.2×103J/(kg·℃)

物理考前练习1（答案）
A B A C B B C
磁场 电磁感应 484 小于 减小 大气压

（1） 小华 蜡块的重力太小 蜡块没有浸没
（2） 用弹簧测力计测出石块的重力和浸没在水中时弹簧测力计的示数
（1）大（2）比热容（3）b（4）串联
