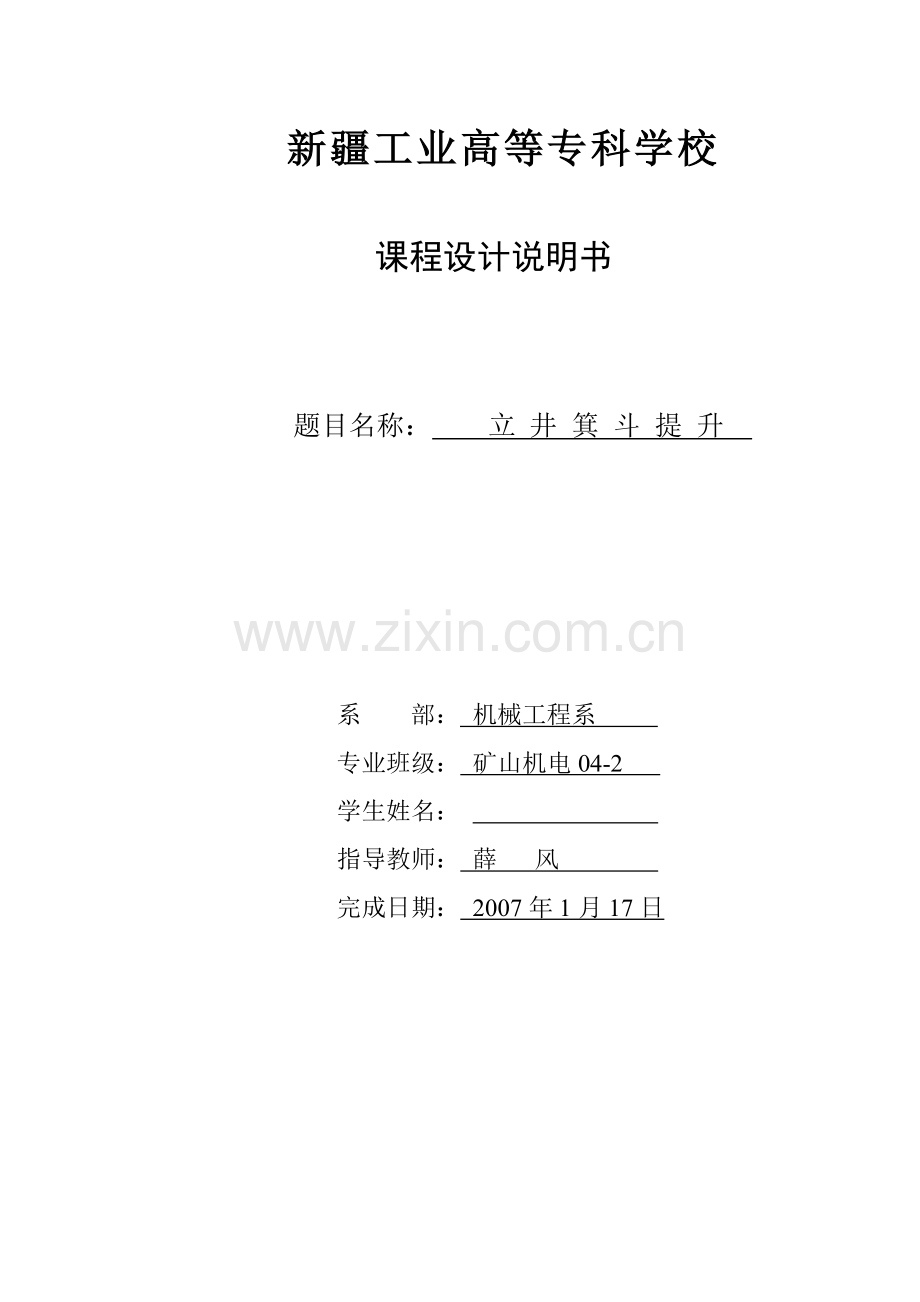

立井单绳箕斗提升选型计算.doc

新疆工业高等专科学校

课程设计说明书

题目名称： 立 井 箕 斗 提 升

系 部： 机械工程系
专业班级： 矿山机电04-2
学生姓名：
指导教师： 薛 风
完成日期： 2007年1月17日

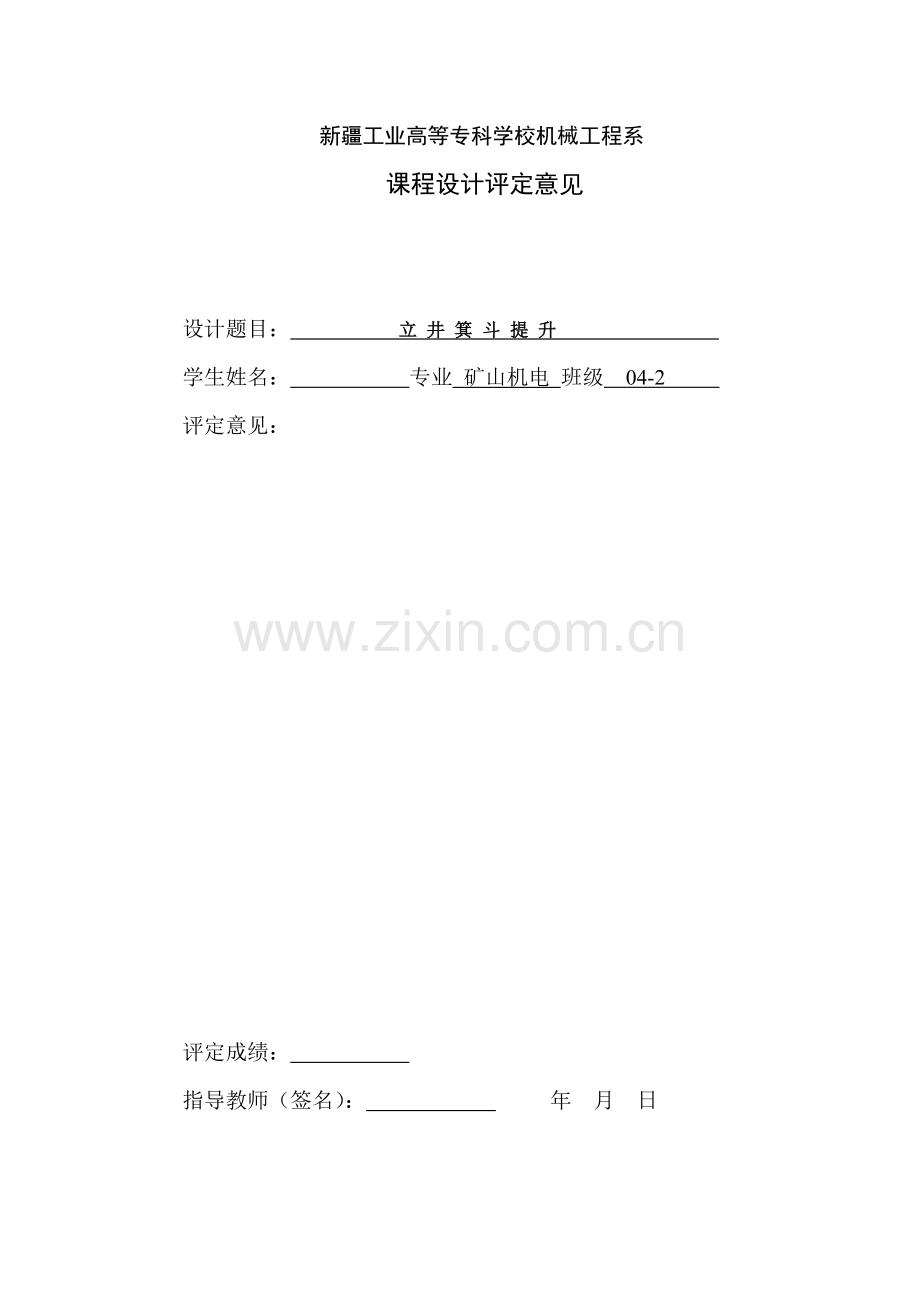

新疆工业高等专科学校机械工程系
课程设计评定意见

设计题目： 立 井 箕 斗 提 升
学生姓名： 专业 矿山机电 班级 04-2
评定意见：

评定成绩：
指导教师（签名）： 年 月 日

新疆工业高等专科学校
机械工程系课程设计任务书
07学年第一 学期07 年1月15日
专业
矿山机电
班级
04-2
课程名称
矿山固定机械
设计题目
立 井 箕 斗 提 升
指导教师
薛 风
起止时间
1.15-1.19
周数
一周
设计地点
系机房
指导思想和目的：以已知设计资料,选定提升系统各部件,对其主要参数进行计算及选定,对有关部件进行安全性校验,对提升系统的运动学及动力力学进行计算,达到对提升系统进行合理的选型, 并达到对所学知识的应用和实践能力得到了提高，增强工程意识和素养，培养独立分析和解决问题能力目的。
1.设计依据
1 )矿井年产量An为90万吨.2 )年工作日br为300天，3 )每天净提升时间t=14h；4 )矿井开采最终水平，5 )井深300m，6 )矿井服务年限79年，
7 )提升方式为双箕斗提升，8 )卸栽水平至井口的高差Hx。9 )装载水平至井下运输水平的高差Hz
2 .设计的主要内容
1)计算选择提升容器 2)计算选择提升钢丝绳3)计算选择提升机 4)提升电动机的预选5)提升机与井筒相对位置的计算 6)运动学参数计算
7)动力学参数计算 8)电动机功率的计算9)计算吨煤电耗设计
设计进度与要求：
第一天：借齐设计所需书籍,计算选择提升容器和选择提升钢丝绳；第二天：计算选择提升机,提升电动机的预选,提升机与井筒相对位置的计算.第三天：运动学参数计算,动力学参数计算.第四、五天：电动机功率的计算,计算吨煤电耗.编写计算说明书，查漏补缺完成设计；
主要参考书及参考资料：
1.《矿山固定机械手册》 作者：严万生 煤炭工业出版社。1986年5月
2.《煤矿固定机械及运输设备》作者:牛树仁 陈滋平 煤炭工业出版社，1998年10月
教研室主任（签名） 系（部）主任（签名） 年 月 日

目 录
一 计算条件…………………………………………………………..1

二 提升容器的确定…………………………………………………..1

三 钢丝绳计算………………………………………………………..1

四 提升机的选用……………………………………………………..1

五 提升系统…………………………………………………………..2

六 电动机预选………………………………………………………..3

七 变位重量计算……………………………………………………..3

八 提升机速度图的计算……………………………………………..3

九 提升能力…………………………………………………………..5

十 电动机等效功率计算……………………………………………..5

十一 电耗及提升机效率计算…………………………………………..7

立井笠斗提升系统
1. 计算条件：
矿井年产量An为90万吨，年工作月br为300天，每天净提升时间t为14h;矿井开系最终水平，井Hs为300m，矿井服务年限为79年；提升方式为双笠斗提升，采用定重装载；卸载水平至井口的高度（卸煤高度）Hx为20米；装载水平至井下运输水平的高差（装煤高度）Hz为29米。
2. 提升容器的确定：
小时提升量：
经济提升速度：
一次提升时间估标：
一次提升量：
选用标准底卸式笠斗，Q=6000kg,自重4845kg,全高9235mm.
3. 钢丝绳计算：
绳端荷重：
井架高度：

取35m
钢丝绳悬重长度：
钢丝绳单位长度重量：
查表从钢丝绳标准（YB829—79）中可选用，6-右同三角股钢丝绳：
钢丝绳的静力安全系数：
4. 提升机的选用
滚筒直径：
钢丝绳作用在滚轴筒上的最大静张力及最大静张力差：
最大张力：
最大静张力差：
决定选用2JK-3/20型矿井提升机，见表1-1-5，Dg=3m>D’g;B=1.5

钢丝绳在滚筒上的缠绕宽度：

即钢丝绳将在滚筒上做双层缠绕。
5. 提升系统
天轮直径：取Dt=Dg=3000(mm)
井架高度：

取井高度：H=35(m)
滚筒中心到提升容器中心的距离：

取 b=35(m)
提升钢丝绳弦长：

注：通常工业场地较平坦时，C取1（m）
钢丝绳的偏角：
外偏角：

内偏角：
下绳仰角：
上绳仰角：
6. 电动机预选：

可用图1-4-12校核

选用YR500-16/1430型电动机。Ne=500kw,Nd=366rpm
提升机实际运行速度：
7. 变位重量计算：

变位质量：

8. 提升机速度图的计算：按六阶段速度图

加速度的确定：

初加速度：

正常加速度：
按减速器输出轴允许的最大力矩计算：

按充分利用电动机的过负荷能力计算：

取
减速度的确定：
按自由滑行：

取
爬行段计算
爬行速度：
爬行距离：
速度图的具体计算：
初加速度阶段：
初加速度时间：
初加速运行距离：
正常加速阶段：
加速时间：
加速运行距离：
正常减速阶段：
减速时间：
减速运行距离：
爬行阶段：
爬行段运行时间：
制动阶段：行程忽略不计，余兴时间按1s计算。
等速阶段：
等速运行距离：

等速运行时间：
提升一次的持续时间：
纯运行时间：

提升一次的持续时间：
9. 提升能力：
年实际提升能力：
小时的最大提升能力：
提升能力富裕系数： 即富裕能力为13.25%
10. 电动机等效功率计算：
提升开始时：

初加速终了时：

加速度开始时：

加速终了时:

等速开始时:

等速终了时:

减速开始时:

减速终了时:

爬行段开始时:

爬行段终了时：

等效力计算：
注：由于减速段采用自由滑行，该段运动力接近于零，故未列入计算。
等效时间：

等效力：

等效功率：

故所选的电动机容量是合适的。
电动机过负荷系数：

特殊力作用下电动机过负荷系数：：
当打开离合器后，调绳作单钩提升时：

故所选用的电动机是能够满足运转中的实际需要。

11. 电耗及提升机效率计算：
提升一次的有效电耗：

提升一次的实际电耗：
提升每吨煤的实际电耗:

提升机效率:

参考资料：
1.《矿山固定机械手册》 作者：严万生 煤炭工业出版社。1986年5月
2.《煤矿固定机械及运输设备》作者:牛树仁 陈滋平 煤炭工业出版社，1998年10月
