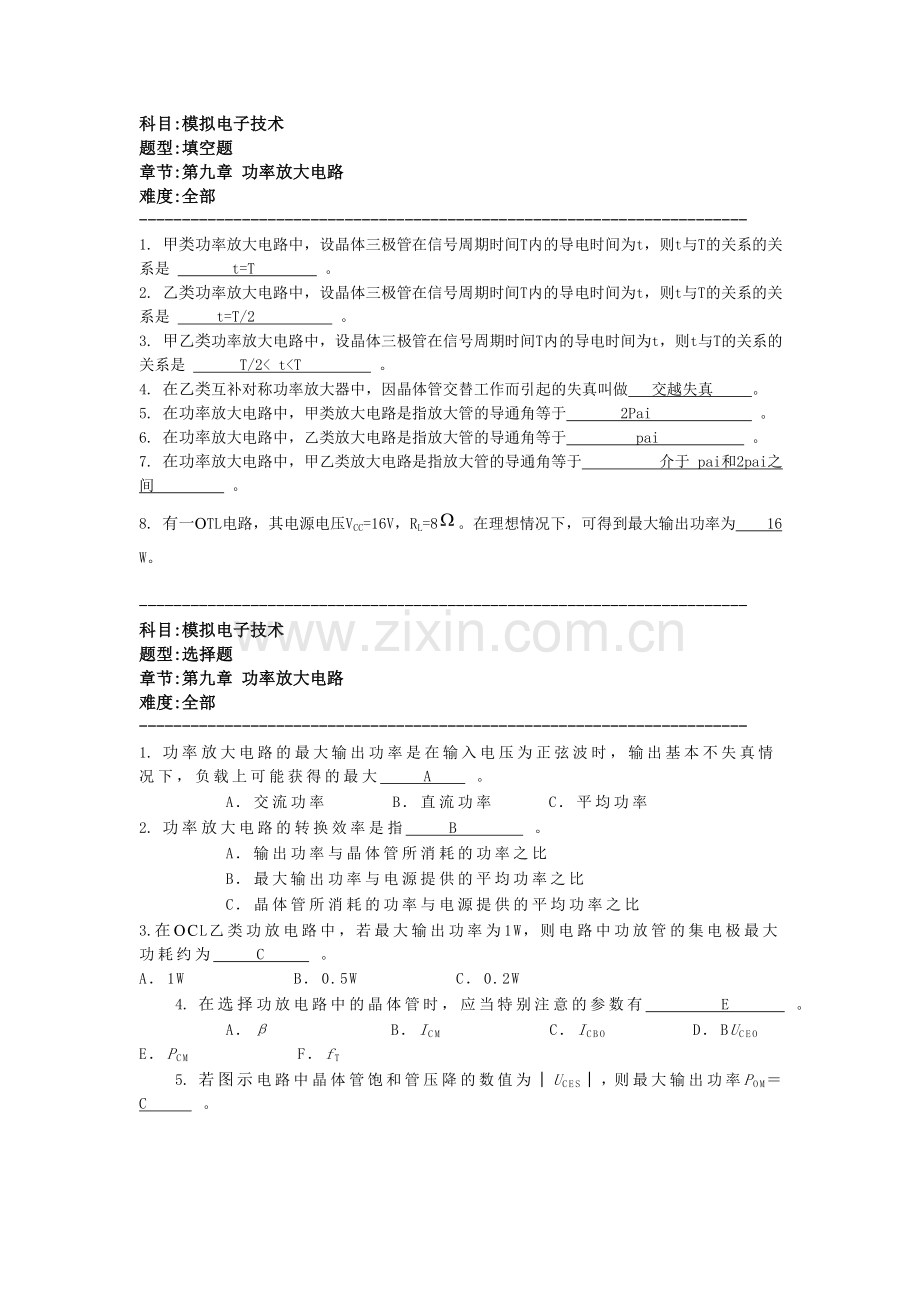

第九章 功率放大电路答案.doc

科目:模拟电子技术
题型:填空题
章节:第九章 功率放大电路
难度:全部
-----------------------------------------------------------------------
1. 甲类功率放大电路中，设晶体三极管在信号周期时间T内的导电时间为t，则t与T的关系的关系是 t=T 。
2. 乙类功率放大电路中，设晶体三极管在信号周期时间T内的导电时间为t，则t与T的关系的关系是 t=T/2 。
3. 甲乙类功率放大电路中，设晶体三极管在信号周期时间T内的导电时间为t，则t与T的关系的关系是 T/2< t<T 。
4. 在乙类互补对称功率放大器中，因晶体管交替工作而引起的失真叫做 交越失真 。
5. 在功率放大电路中，甲类放大电路是指放大管的导通角等于 2Pai 。
6. 在功率放大电路中，乙类放大电路是指放大管的导通角等于 pai 。
7. 在功率放大电路中，甲乙类放大电路是指放大管的导通角等于 介于 pai和2pai之间 。
8. 有一OTL电路，其电源电压VCC=16V，RL=8。在理想情况下，可得到最大输出功率为 16 W。

-----------------------------------------------------------------------
科目:模拟电子技术
题型:选择题
章节:第九章 功率放大电路
难度:全部
-----------------------------------------------------------------------
1. 功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 A 。
A．交流功率 B．直流功率 C．平均功率
2. 功率放大电路的转换效率是指 B 。
A．输出功率与晶体管所消耗的功率之比
B．最大输出功率与电源提供的平均功率之比
C．晶体管所消耗的功率与电源提供的平均功率之比
3. 在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为 C 。
A．1W B．0.5W C．0.2W
4. 在选择功放电路中的晶体管时，应当特别注意的参数有 E 。
A．β B．ICM C．ICBO D．BUCEO E．PCM F．fT

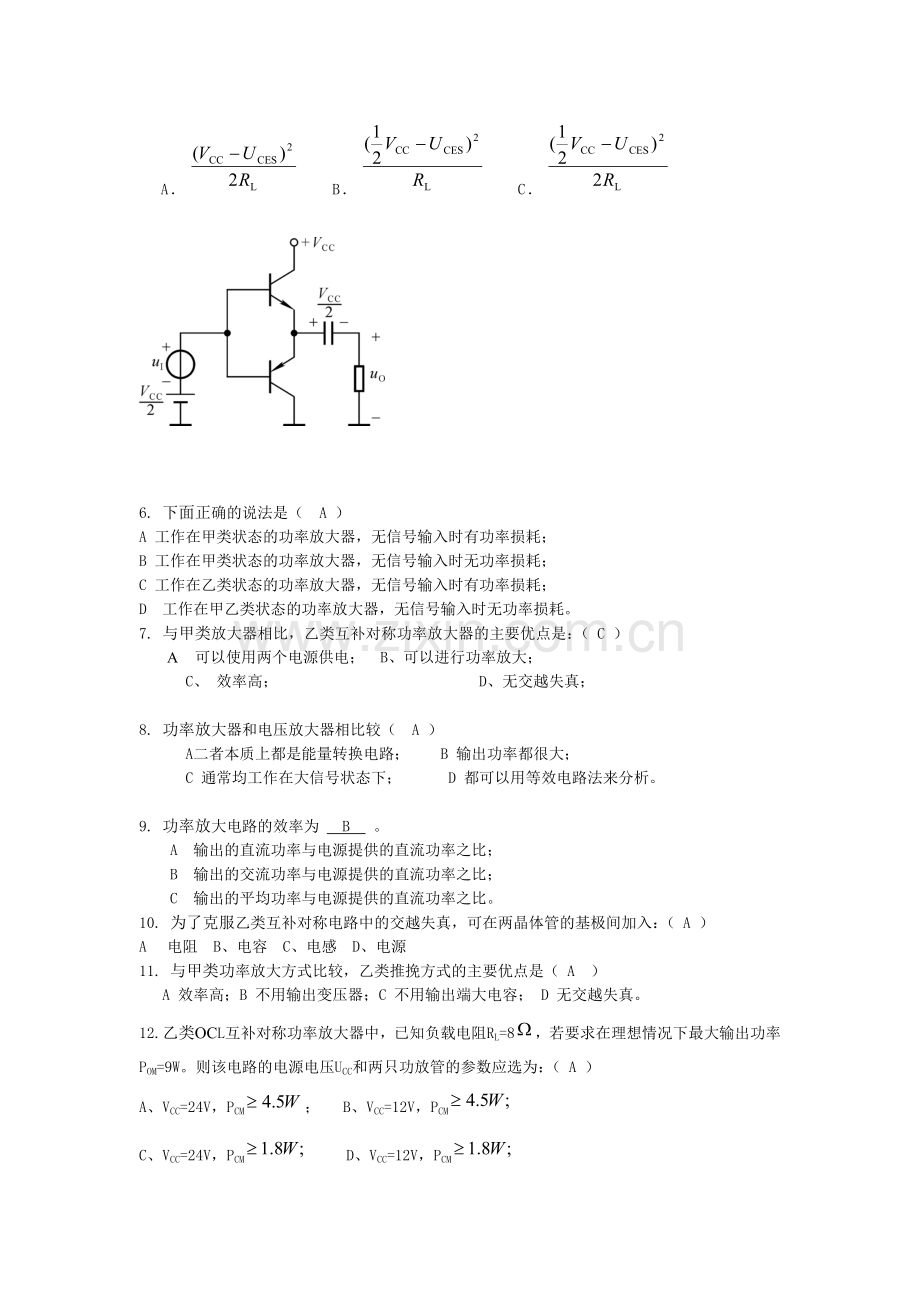

5. 若图示电路中晶体管饱和管压降的数值为│UCES│，则最大输出功率POM＝ C 。

A． B． C．

6. 下面正确的说法是（ A ）
A 工作在甲类状态的功率放大器，无信号输入时有功率损耗；
B 工作在甲类状态的功率放大器，无信号输入时无功率损耗；
C 工作在乙类状态的功率放大器，无信号输入时有功率损耗；
D 工作在甲乙类状态的功率放大器，无信号输入时无功率损耗。
7. 与甲类放大器相比，乙类互补对称功率放大器的主要优点是：（ C ）
A 可以使用两个电源供电； B、可以进行功率放大；
C、 效率高； D、无交越失真；

8. 功率放大器和电压放大器相比较（ A ）
A二者本质上都是能量转换电路； B 输出功率都很大；
C 通常均工作在大信号状态下； D 都可以用等效电路法来分析。

9. 功率放大电路的效率为 　B　 。
A 输出的直流功率与电源提供的直流功率之比；
B 输出的交流功率与电源提供的直流功率之比；
C 输出的平均功率与电源提供的直流功率之比。
10. 为了克服乙类互补对称电路中的交越失真，可在两晶体管的基极间加入：（ A ）
A 电阻 B、电容 C、电感 D、电源
11. 与甲类功率放大方式比较，乙类推挽方式的主要优点是（ A ）
A 效率高；B 不用输出变压器；C 不用输出端大电容； D 无交越失真。
12. 乙类OCL互补对称功率放大器中，已知负载电阻RL=8，若要求在理想情况下最大输出功率POM=9W。则该电路的电源电压UCC和两只功放管的参数应选为：（ A ）
A、VCC=24V，PCM； B、VCC=12V，PCM
C、VCC=24V，PCM D、VCC=12V，PCM
13. 对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ D ）
A 放大区中部；B 截止区；C 放大区但接近截止区；D 放大区但接近饱和区。
14. 整流的目的是 A 。
A. 将交流变为直流 B. 将高频变为低频 C. 将正弦波变为方波
15. 功率放大电路的输出功率等于 　B　 。
A 输出电压与输出交流电流幅值的乘积；
B 输出交流电压与输出交流电流的有效值的乘积；
C 输出交流电压与输出交流电流幅值的乘积。
科目:模拟电子技术
题型:判断题
章节:第九章 功率放大电路
难度:全部
-----------------------------------------------------------------------
1. 在功率放大电路中，输出功率愈大，功放管的功耗愈大。（ × ）
2. 功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。（√ ）
3. 当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。（ × ）
4. 功率放大电路与电压放大电路、电流放大电路的共同点是都使输出电压大于输入电压；（ × ）
5. 功率放大电路与电压放大电路、电流放大电路的共同点是都使输出电流大于输入电流；（ × ）
6. 功率放大电路与电压放大电路、电流放大电路的共同点是都使输出功率大于信号源提供的输入功率。（ √ ）
7. 功率放大电路与电压放大电路的区别是前者比后者电源电压高；（ × ）
8. 功率放大电路与电压放大电路的区别是前者比后者电压放大倍数数值大。（ × ）
9. 功率放大电路与电压放大电路的区别是前者比后者效率高；（ √ ）
10. 功率放大电路与电压放大电路的区别是在电源电压相同的情况下，前者比后者的最大不失真输出电
压大。（ √ ）
11. 功率放大电路与电流放大电路的区别是前者比后者电流放大倍数大。（ × ）
12. 功率放大电路与电流放大电路的区别是前者比后者效率高。（ √ ）
13. 功率放大电路与电流放大电路的区别是在电源电压相同的情况下，前者比后者的输出功率大。（ √ ）
14. 由于功率放大器中的晶体管处于大信号工作状态，所以微变等效电路方法不再适用。（ × ）
15. 在输出信号不失真的条件下，对于变压器耦合单管甲类功放电路，输出功率愈大，电源给出的功率愈大。（ × ）
16. 在输出信号不失真的条件下，对于变压器耦合单管甲类功放电路，电源给出的功率是一常数。（ √ ）
17. 在输出信号不失真的条件下，对于变压器耦合单管甲类功放电路，输出功率愈大，管耗愈大。（ × ）
18. 在输出信号不失真的条件下，对于变压器耦合单管甲类功放电路，负载开路时，管耗最大。（ √ ）

科目:模拟电子技术
题型:简答题
章节:第九章 功率放大电路
难度:全部
-----------------------------------------------------------------------
1. 电路如图所示，已知T1和T2的饱和管压降│UCES│＝2V，直流功耗可忽略不计。

回答下列问题：
（1）R3、R4和T3的作用是什么？
（2）负载上可能获得的最大输出功率Pom和电路的转换效率η各为多少？
（3）设最大输入电压的有效值为1V。为了使电路的最大不失真输出电压的峰值达到16V，电阻R6至少应取多少千欧？
2. 已知电路如图所示，T1和T2管的饱和管压降│UCES│＝3V，VCC＝15V， RL＝8Ω，。选择正确答案填入空内。

（1）电路中D1和D2管的作用是消除 。
A．饱和失真 B．截止失真 C．交越失真
（2）静态时，晶体管发射极电位UEQ 。
A．＞0V B．＝0V C．＜0V
（3）最大输出功率POM 。
A．≈28W B．＝18W C．＝9W
（4）当输入为正弦波时，若R1虚焊，即开路，则输出电压 。
A．为正弦波 B．仅有正半波 C．仅有负半波
（5）若D1虚焊，则T1管 。
A．可能因功耗过大烧坏 B．始终饱和 C．始终截止

3. 已知电路如图所示，已知VCC＝16V，RL＝4Ω，T1和T2管的饱和管压降│UCES│＝2V，输入电压足够大。试问：
（1）最大输出功率Pom和效率η各为多少？
（2）晶体管的最大功耗PTmax为多少？
（3）为了使输出功率达到Pom，输入电压的有效值约为多少？

4. 在图所示电路中，已知二极管的导通电压UD＝0.7V，晶体管导通时的│UBE│＝0.7V，T2和T4管发射极静态电位UEQ＝0V。

试问：
（1）T1、T3和T5管基极的静态电位各为多少？
（2）设R2＝10kΩ，R3＝100Ω。若T1和T3管基极的静态电流可忽略不计，则T5管集电极静态电流为多少？静态时uI＝？
（3）若静态时iB1＞iB3，则应调节哪个参数可使iB1＝iB2？如何调节？
（4）电路中二极管的个数可以是1、2、3、4吗？你认为哪个最合适？为什么？
已知T2和T4管的饱和管压降│UCES│＝2V，静态时电源电流可忽略不计。试问负载上可能获得的最大输出功率Pom和效率η各为多少？
