实验十二 三相异步电动机能耗制动控制线路
一、无变压器半波整流能耗制动线路
1． 实验元件
代号
名称
型号
规格
数量
备注
QS
低压断路器
DZ47
5A/3P
1

FU1
螺旋式熔断器
RL1-15
配熔体3A
3

FU2
瓷插式熔断器
RC1-5A
2A
2

KM1
KM2
交流接触器
CJX2-9/380
AC380V
2

SB1
SB2
实验按钮
LAY3-11
一常开一常闭自动复位
2
SB1绿
SB2红
KT
通电延时时间继电器
JS7-1A
AC380V
1

R
电阻

90Ω0.3A
1

D
二极管
2CZ
1000V5A
1

FR
热继电器
JR-36
整定电流0.63A
1

M
三相鼠笼式异步电动机

380V 0.45A120W
1

2． 实验电路图

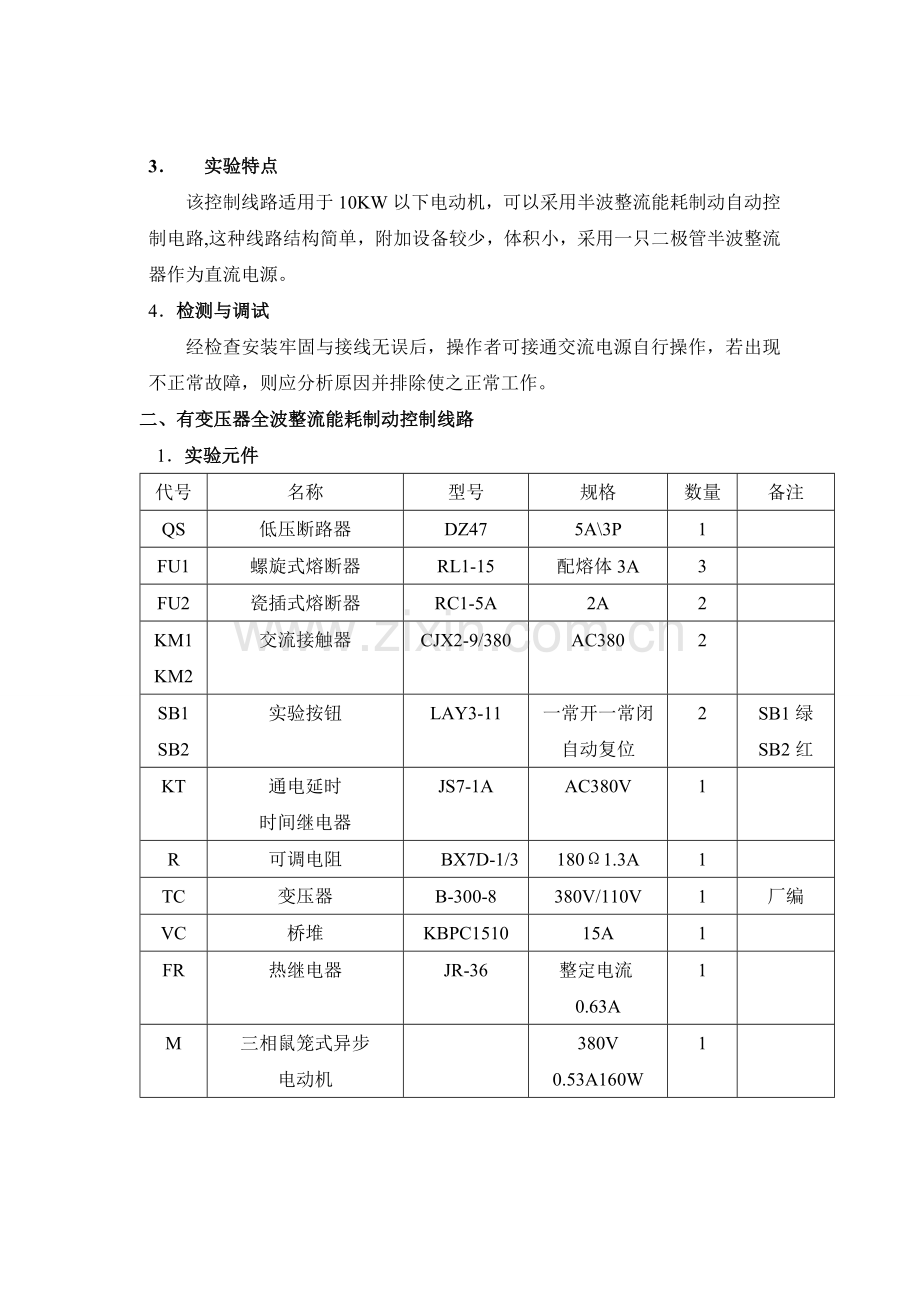

3． 实验特点
该控制线路适用于10KW以下电动机，可以采用半波整流能耗制动自动控制电路,这种线路结构简单，附加设备较少，体积小，采用一只二极管半波整流器作为直流电源。
4． 检测与调试
经检查安装牢固与接线无误后，操作者可接通交流电源自行操作，若出现不正常故障，则应分析原因并排除使之正常工作。
二、有变压器全波整流能耗制动控制线路
1． 实验元件
代号
名称
型号
规格
数量
备注
QS
低压断路器
DZ47
5A\3P
1

FU1
螺旋式熔断器
RL1-15
配熔体3A
3

FU2
瓷插式熔断器
RC1-5A
2A
2

KM1
KM2
交流接触器
CJX2-9/380
AC380
2

SB1
SB2
实验按钮
LAY3-11
一常开一常闭自动复位
2
SB1绿
SB2红
KT
通电延时
时间继电器
JS7-1A
AC380V
1

R
可调电阻
BX7D-1/3
180Ω1.3A
1

TC
变压器
B-300-8
380V/110V
1
厂编
VC
桥堆
KBPC1510
15A
1

FR
热继电器
JR-36
整定电流0.63A
1

M
三相鼠笼式异步
电动机

380V 0.53A160W
1

2． 实验电路图

3． 电路特点
该控制线路适用于10KW以上功率较大的电动机能耗制动，控制线路中的直流源由单相桥式整流器供给，电阻R用以调节电流，从而调节制动强度。
这个线路的控制电路部分与无变压器半波整流能耗制动线路的控制电路部分完全相同，工作原理也相同，不同的是主电路。直流电由变压器降压后的单相桥式整流器供给，并可通过调节电阻R改变电流的大小，从而调节制动强度。
能耗动的优点是制动准确，平衡，能量消耗较少；缺点是需附加直流电源装置，制动力较弱，在低速时，制动转矩小。能耗动一般用于制动要求平稳，准确的场合，如磨床、立式铣床等控制线路中。
4． 检测与调试
经检查安装牢固与接线无误后，接通交流电源，调节R阻值，使能耗制动电流为I=IN及I=2IN、分别观察二种电流下的能耗制动时间，若操作中出现不正常故障，则应析排除使之正常工作。（IN=电动机额定电流）
