一．
二． 板厚的确定
为满足板刚度要求（挠度控制）
简支双向板 连续双向板
简支单向板 连续单向板
板不应该小于最小要求60mm，为方便钢筋的配置最薄的板取80mm.本次计算的板为第二层转换层的板为满足抗震的要求均为120mm厚。
单向板：按弹性理论四边支撑且连续单向板＞2
为短跨计算跨度，取轴线局立即能满足弹性理论的计算模型。
三． 楼板计算
1 荷载

荷载种类
荷载标准值KN／
荷载分向系数
荷载设计值KN/
荷载：
楼板-80
楼板-100
楼板-120
水磨石面层-30
板底抹灰-20
二次装修

0.08×25＝2
0.1×25 ＝2.5
0.12×25＝3
0.65
0.02×17＝0.34

1.2
1.2
1.2
1.2
1.2

2×1.2＝2.4
2.5×1.2＝3
3×1.2＝3.6
0.65×1.2＝0.78
0.34×1.2＝0.41
0.5
楼面恒载：
楼板-80
楼板-100
楼板-12
厕所楼板-80
厕所楼板-120

0.3×16＝4.8

1.2

4.09
4.69
5.29
4.09+5.76＝9.85
5.29+5.76＝11.05
楼面活载

室内，屋面2.0
阳台2.5
1.4
1.4
2.8
3.5

2 板的内力计算

房间编号1

边界条件（左端/下端/右端/上端/：简支/简支/简支/固端）
单向板计算跨度取轴线距离1500mm即能满足要求
计算方法为弹性算法

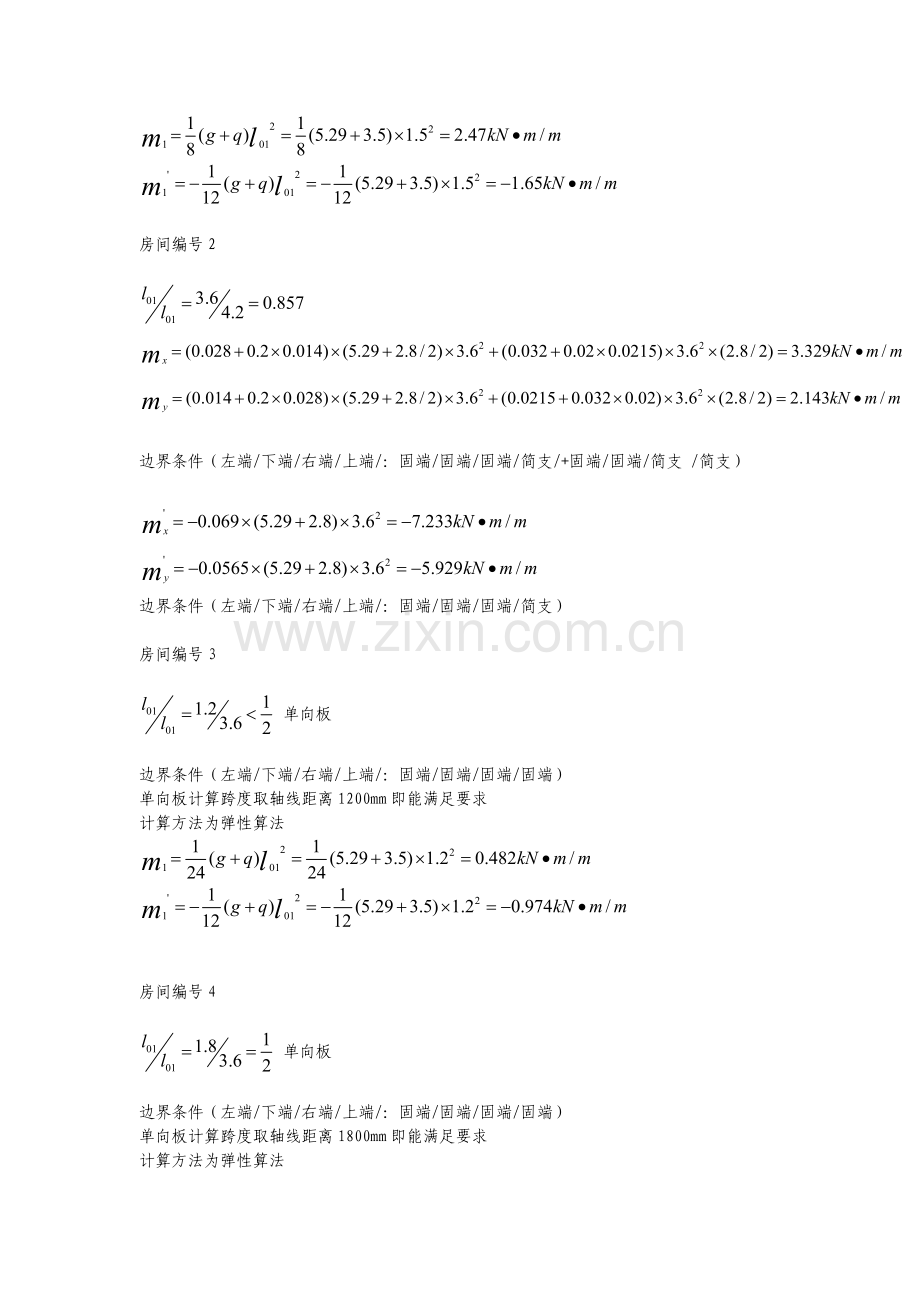

房间编号2

边界条件（左端/下端/右端/上端/：固端/固端/固端/简支/+固端/固端/简支 /简支）

边界条件（左端/下端/右端/上端/：固端/固端/固端/简支）

房间编号3

单向板

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）
单向板计算跨度取轴线距离1200mm即能满足要求
计算方法为弹性算法

房间编号4

单向板

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）
单向板计算跨度取轴线距离1800mm即能满足要求
计算方法为弹性算法

房间编号5

边界条件（左端/下端/右端/上端/：固端/简支/固端/固端/+固端/简支/简支 /固端）

边界条件（左端/下端/右端/上端/：固端/简支/简支/固端/固端）

房间编号6

边界条件（左端/下端/右端/上端/：简支/简支/固端/间支）
单向板计算跨度取轴线距离1500mm即能满足要求
计算方法为弹性算法

房间编号7

边界条件（左端/下端/右端/上端/：固端/固端/简支/固端/+简支/固端/简支 /简支）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号8

边界条件（左端/下端/右端/上端/：固端/固端/简支/固端/+简支/简支/简支 /简支）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号9

边界条件（左端/下端/右端/上端/：固端/简支/简支/固端/+简支/简支/简支 /固端）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号10

边界条件（左端/下端/右端/上端/：简支/固端/简支/间支）
单向板计算跨度取轴线距离1500mm即能满足要求
计算方法为弹性算法

房间编号11

边界条件（左端/下端/右端/上端/：简支/固端/简支/简支/+简支/固端/简支 /简支）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号12

边界条件（左端/下端/右端/上端/：固端/简支/固端/简支/+简支/简支/简支 /简支）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号13

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号14

边界条件（左端/下端/右端/上端/：简支/固端/固端/简支）

房间编号15

边界条件（左端/下端/右端/上端/：固端/固端/固端/简支）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号16

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号17同11

房间编号18同12

房间编号19同13

房间编号20同9对称

房间编号21同10

房间编号22

边界条件（左端/下端/右端/上端/：简支/固端/固端/固端）

边界条件（左端/下端/右端/上端/：简支/固端/固端/固端）

房间编号23同1

房间编号24

边界条件（左端/下端/右端/上端/：固端/简支/固端/固端/+简支/固端/简支 /固端）

边界条件（左端/下端/右端/上端/：固端/固端/固端/固端）

房间编号25同13类同

房间编号26

边界条件（左端/下端/右端/上端/：简支/固端/固端/固端）

边界条件（左端/下端/右端/上端/：简支/固端/固端/固端）

房间编号27

边界条件（左端/下端/右端/上端/：固端/简支/固端/固端/+简支/固端/简支 /固端）

边界条件（左端/下端/右端/上端/：固端/简支/固端/固端）

板的配筋计算

截面有效高度：选用Φ8和Φ6作为受力主筋，则（短跨）方向跨中截面的，则（短跨）方向跨中截面的，支座处。
最小配筋率或，取0.306%。
80mm厚的板最小配筋量80×1000×0.306%=244.8，244.8/50.3=4.867根，即钢筋量大于Φ8@205.5，即钢筋间距应小于205.5mm，且规范规定当板厚150 mm时受力筋间距不宜大于200 mm，不宜小于70 mm。
120的板最小配筋量120×1000×0.306%=367.2.8367.2/70.3=5.22根，即钢筋量大于Φ8@130，即钢筋间距应小于130mm，且规范规定当板厚150 mm时受力筋间距不宜大于200 mm，不宜小于70mm。
