在ansys中如何局部细化网格.doc

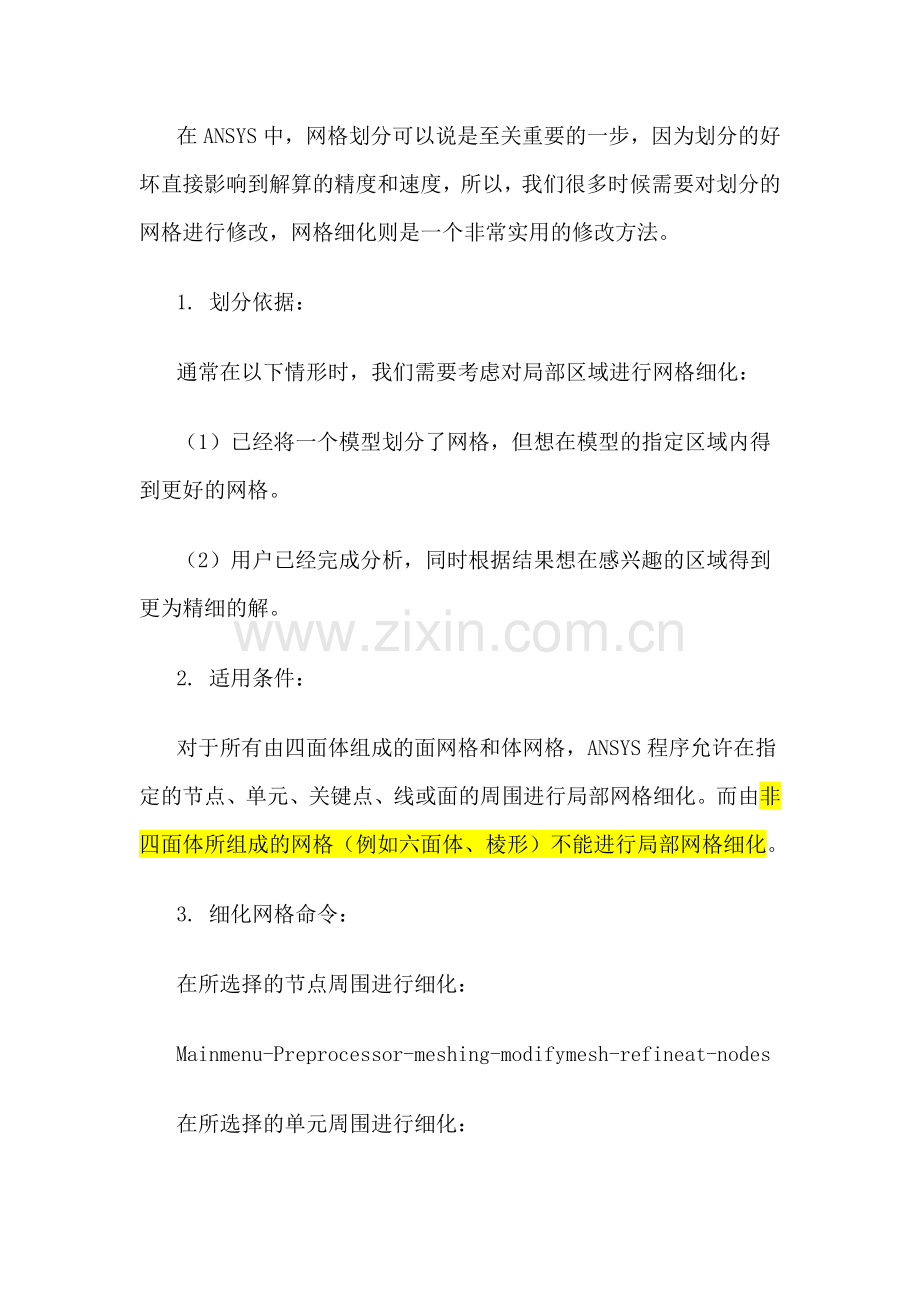

在ANSYS中，网格划分可以说是至关重要的一步，因为划分的好坏直接影响到解算的精度和速度，所以，我们很多时候需要对划分的网格进行修改，网格细化则是一个非常实用的修改方法。
1. 划分依据：
通常在以下情形时，我们需要考虑对局部区域进行网格细化：
（1）已经将一个模型划分了网格，但想在模型的指定区域内得到更好的网格。
（2）用户已经完成分析，同时根据结果想在感兴趣的区域得到更为精细的解。
2. 适用条件：
对于所有由四面体组成的面网格和体网格，ANSYS程序允许在指定的节点、单元、关键点、线或面的周围进行局部网格细化。而由非四面体所组成的网格（例如六面体、棱形）不能进行局部网格细化。
3. 细化网格命令：
在所选择的节点周围进行细化：
Mainmenu-Preprocessor-meshing-modifymesh-refineat-nodes

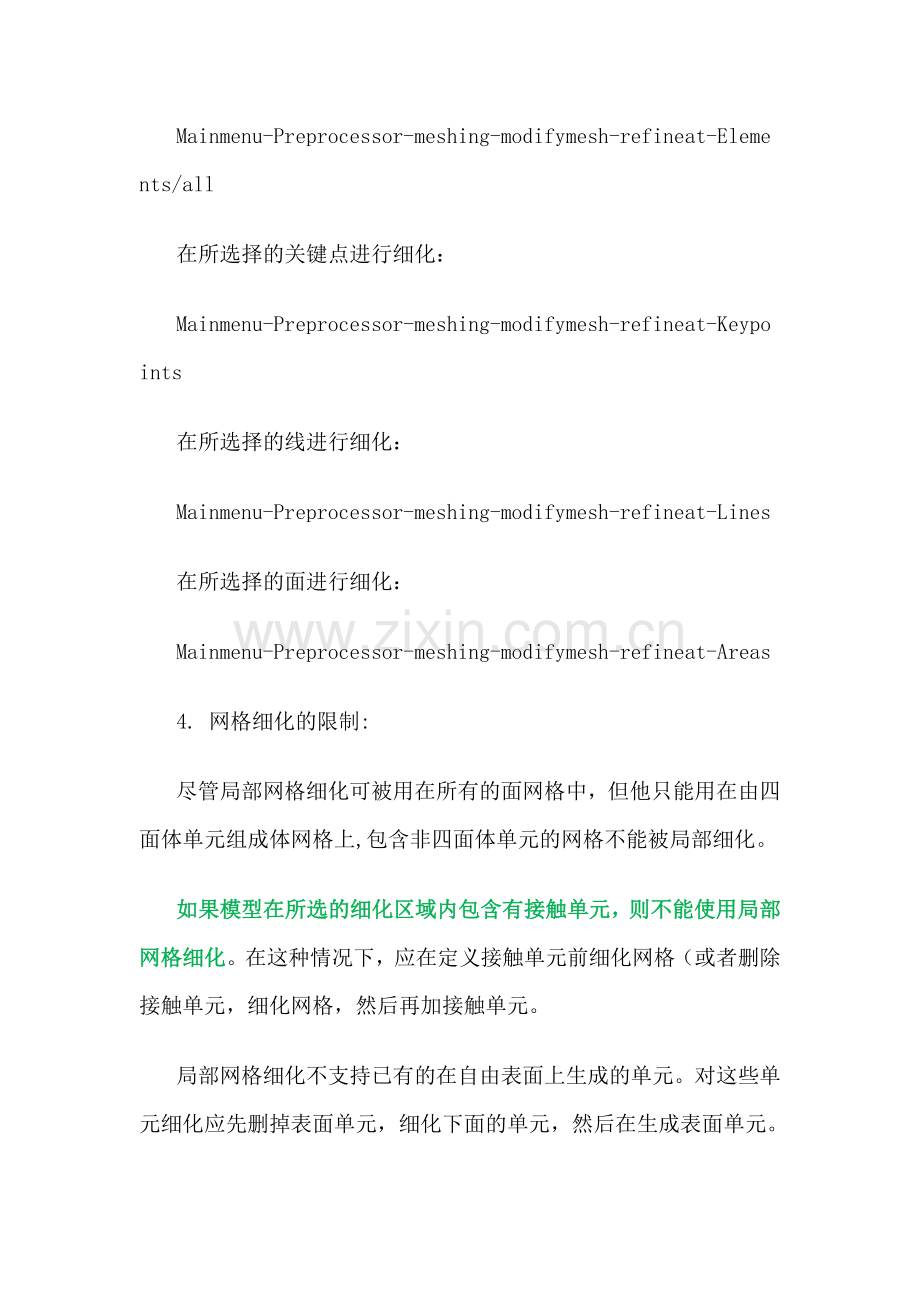

在所选择的单元周围进行细化：
Mainmenu-Preprocessor-meshing-modifymesh-refineat-Elements/all
在所选择的关键点进行细化：
Mainmenu-Preprocessor-meshing-modifymesh-refineat-Keypoints
在所选择的线进行细化：
Mainmenu-Preprocessor-meshing-modifymesh-refineat-Lines
在所选择的面进行细化：
Mainmenu-Preprocessor-meshing-modifymesh-refineat-Areas
4. 网格细化的限制:
尽管局部网格细化可被用在所有的面网格中，但他只能用在由四面体单元组成体网格上,包含非四面体单元的网格不能被局部细化。
如果模型在所选的细化区域内包含有接触单元，则不能使用局部网格细化。在这种情况下，应在定义接触单元前细化网格（或者删除接触单元，细化网格，然后再加接触单元。
局部网格细化不支持已有的在自由表面上生成的单元。对这些单元细化应先删掉表面单元，细化下面的单元，然后在生成表面单元。
如果已有梁单元存在于细化区域附近，则细化就不能进行。为了在这个面上细化，梁单元应先被删掉，细化命令执行完后再重新定义。
如果直接加在模型的节点和单元上，细化就不能进行。在这种情况下，为了能细化网格必须删除载荷。建议将在何时家在实体模型上而不是加在有限元模型上。
如果初始条件在节点、耦合节点上，或模型中存在约束方程，则局部网格细化不能进行。如果存在这些情况中的任一种，用户都应在细化之前先删除它们。
对于显式动力分析模型（当使用ansys/LS-Dyna时），不推荐使用局部网格细化，因为有细化所得到的小单元会极度地减小时间步长。
不支持KSCON命令。对于任何用KSCON命令划分网格的面，当进行细化时边中节点将被放置在边界的中间。 如果已定义了单元或节点组元，程序会问是否继续细化。如果选择继续，就必须更新受到影响的组元。
