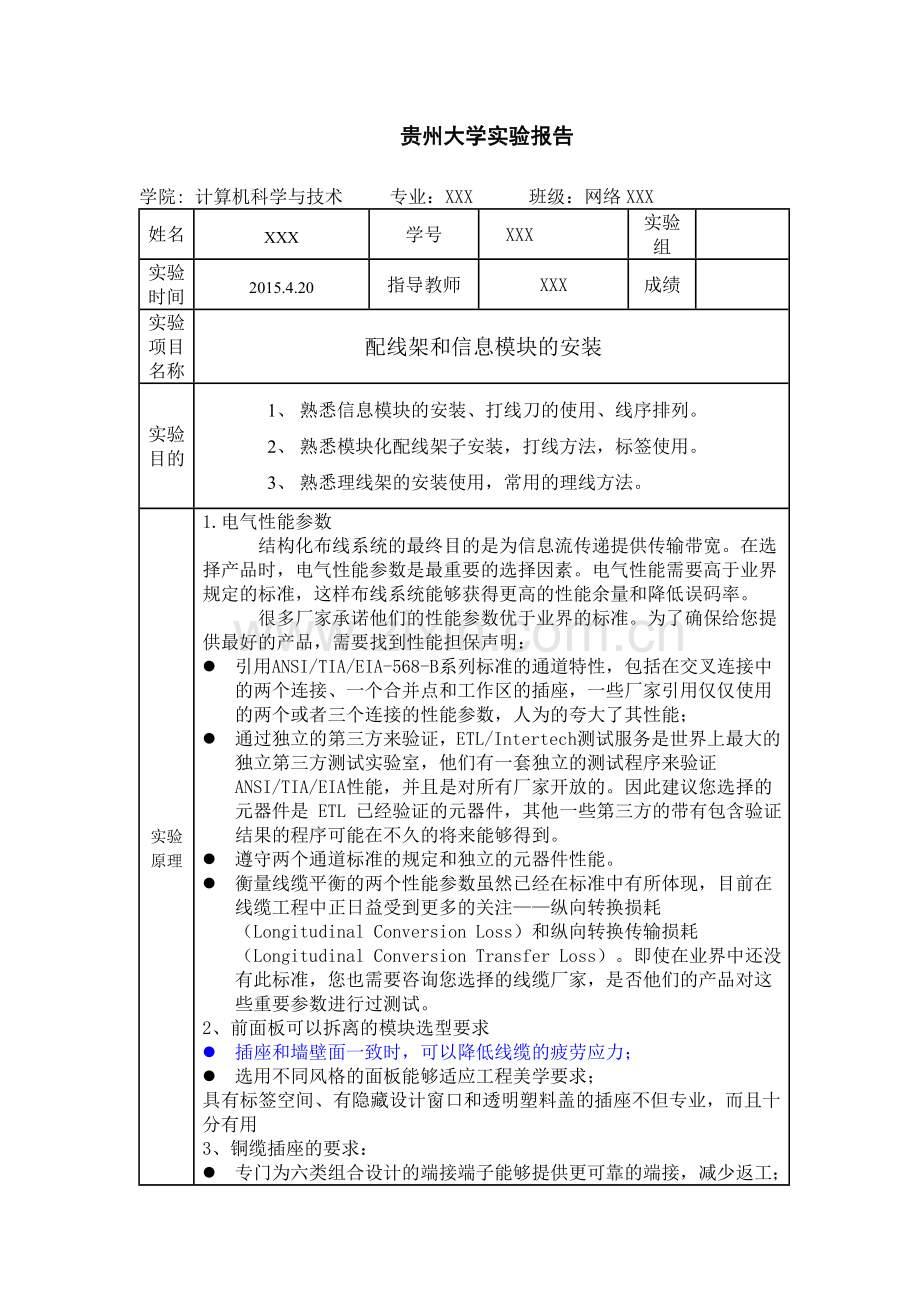

贵州大学实验报告

学院: 计算机科学与技术 专业：XXX 班级：网络XXX
姓名
XXX
学号
 XXX
实验组

实验时间
2015.4.20
指导教师
XXX
成绩

实验项目名称
配线架和信息模块的安装
实验目的
1、 熟悉信息模块的安装、打线刀的使用、线序排列。
2、 熟悉模块化配线架子安装，打线方法，标签使用。
3、 熟悉理线架的安装使用，常用的理线方法。
实验原理
1.电气性能参数
结构化布线系统的最终目的是为信息流传递提供传输带宽。在选择产品时，电气性能参数是最重要的选择因素。电气性能需要高于业界规定的标准，这样布线系统能够获得更高的性能余量和降低误码率。
很多厂家承诺他们的性能参数优于业界的标准。为了确保给您提供最好的产品，需要找到性能担保声明：
l 引用ANSI/TIA/EIA-568-B系列标准的通道特性，包括在交叉连接中的两个连接、一个合并点和工作区的插座，一些厂家引用仅仅使用的两个或者三个连接的性能参数，人为的夸大了其性能；
l 通过独立的第三方来验证，ETL/Intertech测试服务是世界上最大的独立第三方测试实验室，他们有一套独立的测试程序来验证ANSI/TIA/EIA性能，并且是对所有厂家开放的。因此建议您选择的元器件是 ETL 已经验证的元器件，其他一些第三方的带有包含验证结果的程序可能在不久的将来能够得到。
l 遵守两个通道标准的规定和独立的元器件性能。
l 衡量线缆平衡的两个性能参数虽然已经在标准中有所体现，目前在线缆工程中正日益受到更多的关注——纵向转换损耗（Longitudinal Conversion Loss）和纵向转换传输损耗（Longitudinal Conversion Transfer Loss）。即使在业界中还没有此标准，您也需要咨询您选择的线缆厂家，是否他们的产品对这些重要参数进行过测试。
2、前面板可以拆离的模块选型要求
l 插座和墙壁面一致时，可以降低线缆的疲劳应力；
l 选用不同风格的面板能够适应工程美学要求；
具有标签空间、有隐藏设计窗口和透明塑料盖的插座不但专业，而且十分有用
3、铜缆插座的要求：

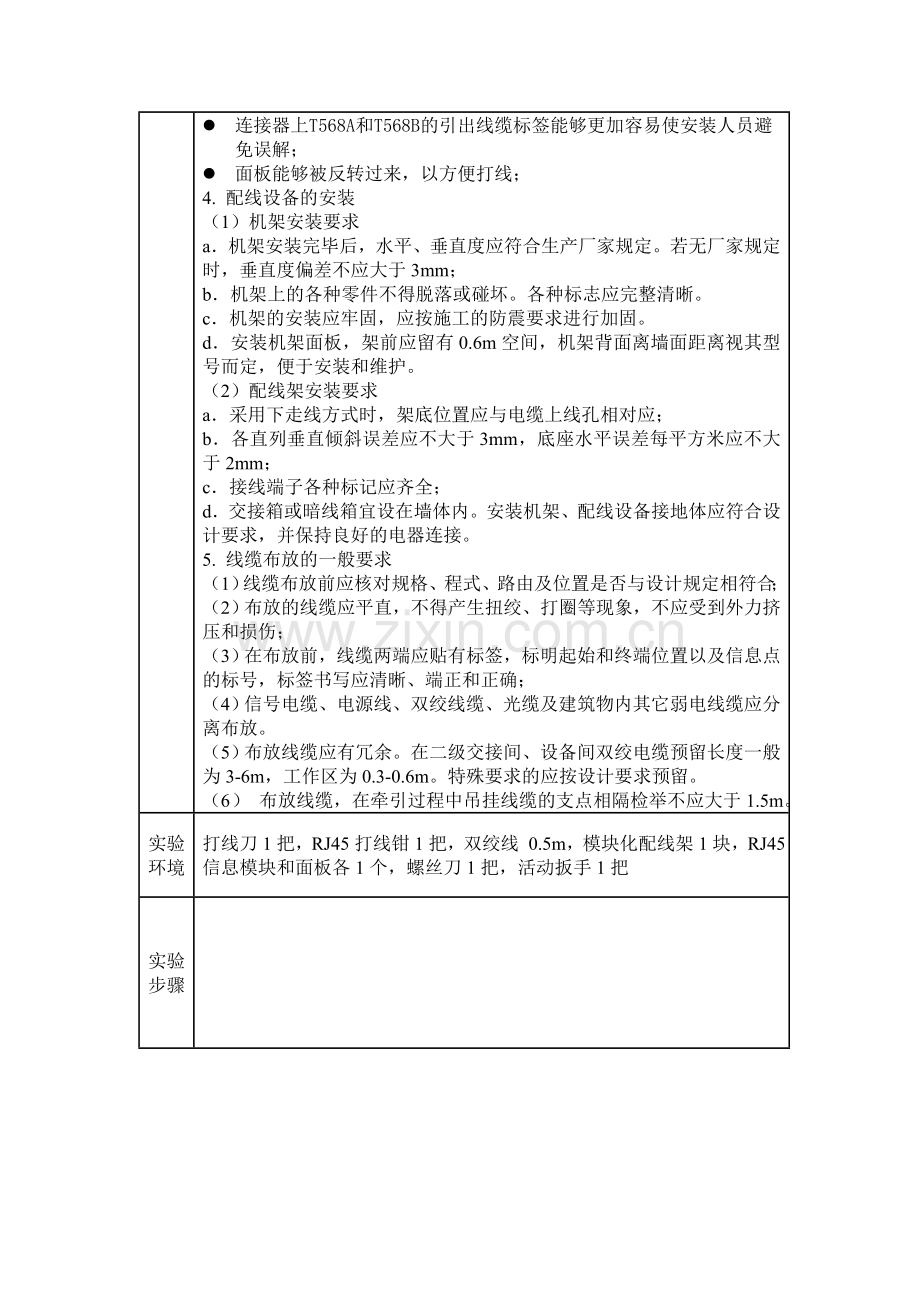

l 专门为六类组合设计的端接端子能够提供更可靠的端接，减少返工；
l 连接器上T568A和T568B的引出线缆标签能够更加容易使安装人员避免误解；
l 面板能够被反转过来，以方便打线；
4. 配线设备的安装
（1）机架安装要求
a．机架安装完毕后，水平、垂直度应符合生产厂家规定。若无厂家规定时，垂直度偏差不应大于3mm；
b．机架上的各种零件不得脱落或碰坏。各种标志应完整清晰。
c．机架的安装应牢固，应按施工的防震要求进行加固。
d．安装机架面板，架前应留有0.6m空间，机架背面离墙面距离视其型号而定，便于安装和维护。
（2）配线架安装要求
a．采用下走线方式时，架底位置应与电缆上线孔相对应；
b．各直列垂直倾斜误差应不大于3mm，底座水平误差每平方米应不大于2mm；
c．接线端子各种标记应齐全；
d．交接箱或暗线箱宜设在墙体内。安装机架、配线设备接地体应符合设计要求，并保持良好的电器连接。
5. 线缆布放的一般要求
（1）线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合；
（2）布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；
（3）在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；
（4）信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。
（5）布放线缆应有冗余。在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m。特殊要求的应按设计要求预留。
（6） 布放线缆，在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m。
实验环境
打线刀1把，RJ45打线钳1把，双绞线 0.5m，模块化配线架1块，RJ45信息模块和面板各1个，螺丝刀1把，活动扳手1把
实验步骤

实验总结
通过实验，学会了信息模块的安装，线序排列以及配线架的安装、打线方法以及标签的使用。也锻炼了自己的动手能力。
