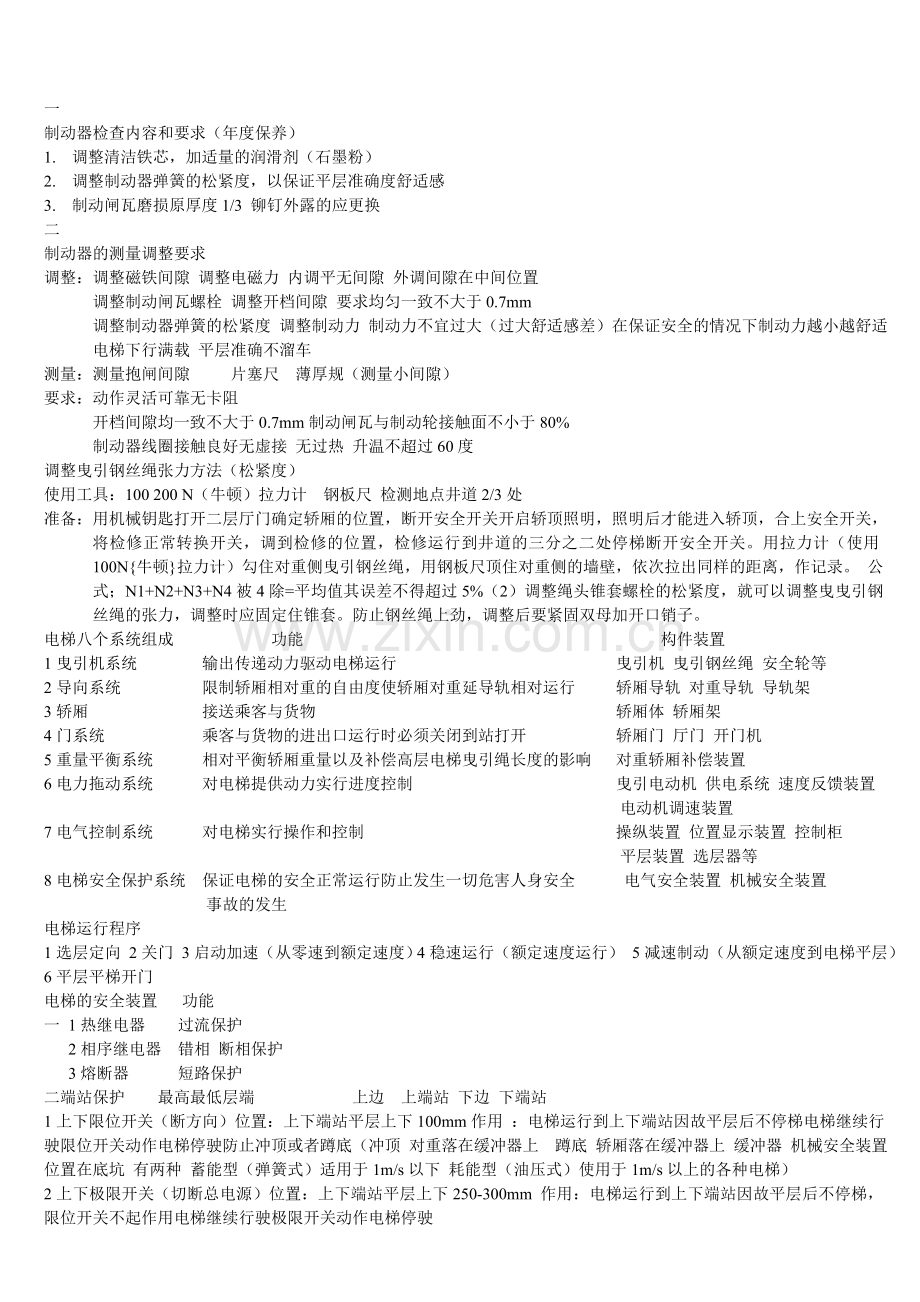

一
制动器检查内容和要求（年度保养）
1. 调整清洁铁芯，加适量的润滑剂（石墨粉）
2. 调整制动器弹簧的松紧度，以保证平层准确度舒适感
3. 制动闸瓦磨损原厚度1/3 铆钉外露的应更换
二
制动器的测量调整要求
调整：调整磁铁间隙 调整电磁力 内调平无间隙 外调间隙在中间位置
调整制动闸瓦螺栓 调整开档间隙 要求均匀一致不大于0.7mm
调整制动器弹簧的松紧度 调整制动力 制动力不宜过大（过大舒适感差）在保证安全的情况下制动力越小越舒适
电梯下行满载 平层准确不溜车
测量：测量抱闸间隙 片塞尺 薄厚规（测量小间隙）
要求：动作灵活可靠无卡阻
开档间隙均一致不大于0.7mm制动闸瓦与制动轮接触面不小于80%
制动器线圈接触良好无虚接 无过热 升温不超过60度
调整曳引钢丝绳张力方法（松紧度）
使用工具：100 200 N（牛顿）拉力计 钢板尺 检测地点井道2/3处
准备：用机械钥匙打开二层厅门确定轿厢的位置，断开安全开关开启轿顶照明，照明后才能进入轿顶，合上安全开关，将检修正常转换开关，调到检修的位置，检修运行到井道的三分之二处停梯断开安全开关。用拉力计（使用100N{牛顿}拉力计）勾住对重侧曳引钢丝绳，用钢板尺顶住对重侧的墙壁，依次拉出同样的距离，作记录。 公式；N1+N2+N3+N4被4除=平均值其误差不得超过5%（2）调整绳头锥套螺栓的松紧度，就可以调整曳曳引钢丝绳的张力，调整时应固定住锥套。防止钢丝绳上劲，调整后要紧固双母加开口销子。
电梯八个系统组成 功能 构件装置
1曳引机系统 输出传递动力驱动电梯运行 曳引机 曳引钢丝绳 安全轮等
2导向系统 限制轿厢相对重的自由度使轿厢对重延导轨相对运行 轿厢导轨 对重导轨 导轨架
3轿厢 接送乘客与货物 轿厢体 轿厢架
4门系统 乘客与货物的进出口运行时必须关闭到站打开 轿厢门 厅门 开门机
5重量平衡系统 相对平衡轿厢重量以及补偿高层电梯曳引绳长度的影响 对重轿厢补偿装置
6电力拖动系统 对电梯提供动力实行进度控制 曳引电动机 供电系统 速度反馈装置
电动机调速装置
7电气控制系统 对电梯实行操作和控制 操纵装置 位置显示装置 控制柜
平层装置 选层器等
8电梯安全保护系统 保证电梯的安全正常运行防止发生一切危害人身安全 电气安全装置 机械安全装置
事故的发生
电梯运行程序
1选层定向 2关门 3启动加速（从零速到额定速度）4稳速运行（额定速度运行） 5减速制动（从额定速度到电梯平层） 6平层平梯开门
电梯的安全装置 功能
一 1热继电器 过流保护
2相序继电器 错相 断相保护
3熔断器 短路保护
二端站保护 最高最低层端 上边 上端站 下边 下端站
1上下限位开关（断方向）位置：上下端站平层上下100mm作用 ：电梯运行到上下端站因故平层后不停梯电梯继续行驶限位开关动作电梯停驶防止冲顶或者蹲底（冲顶 对重落在缓冲器上 蹲底 轿厢落在缓冲器上 缓冲器 机械安全装置 位置在底坑 有两种 蓄能型（弹簧式）适用于1m/s以下 耗能型（油压式）使用于1m/s以上的各种电梯）
2上下极限开关（切断总电源）位置：上下端站平层上下250-300mm 作用：电梯运行到上下端站因故平层后不停梯，限位开关不起作用电梯继续行驶极限开关动作电梯停驶

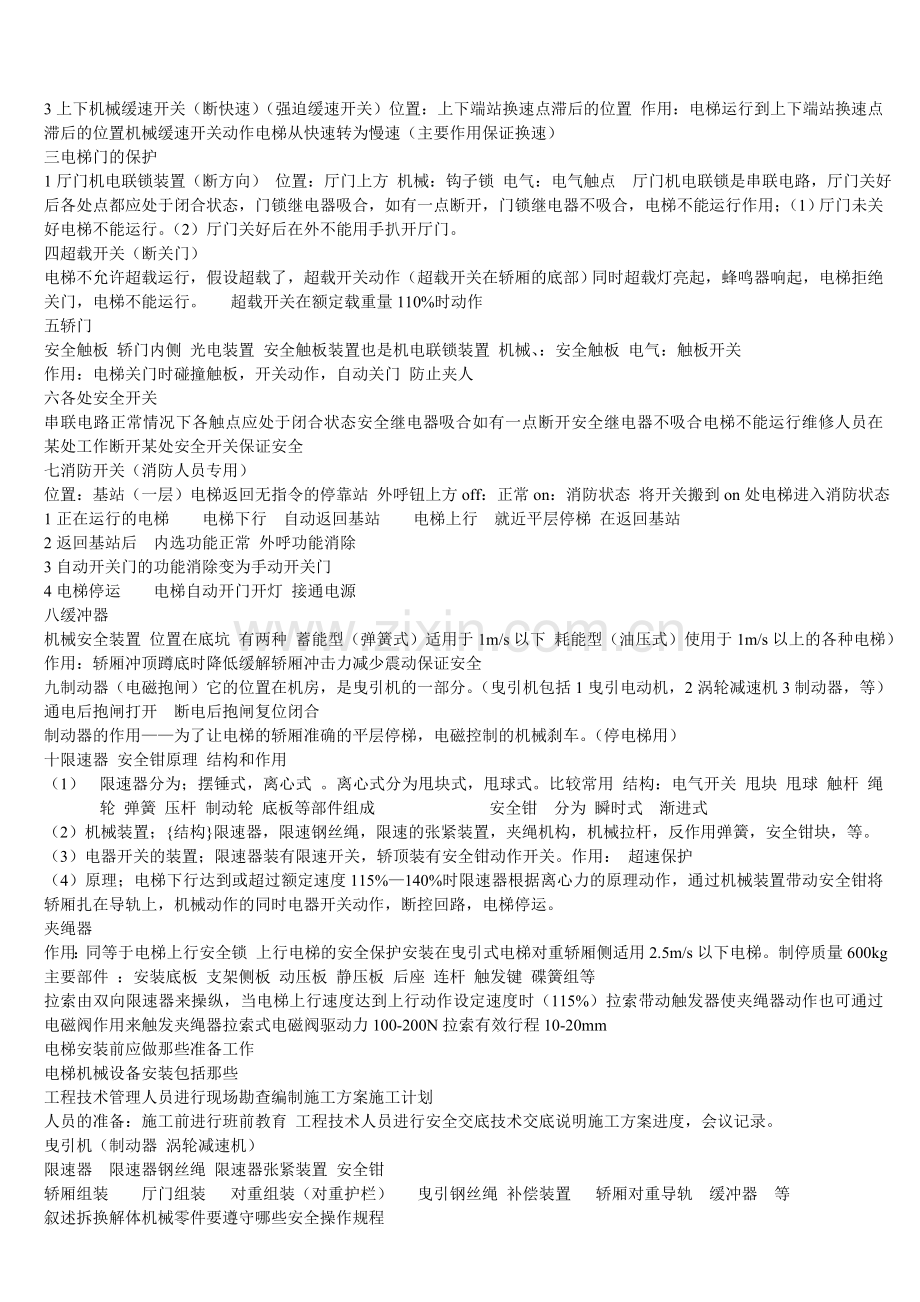

3上下机械缓速开关（断快速）（强迫缓速开关）位置：上下端站换速点滞后的位置 作用：电梯运行到上下端站换速点滞后的位置机械缓速开关动作电梯从快速转为慢速（主要作用保证换速）
三电梯门的保护
1厅门机电联锁装置（断方向） 位置：厅门上方 机械：钩子锁 电气：电气触点 厅门机电联锁是串联电路，厅门关好后各处点都应处于闭合状态，门锁继电器吸合，如有一点断开，门锁继电器不吸合，电梯不能运行作用；（1）厅门未关好电梯不能运行。（2）厅门关好后在外不能用手扒开厅门。
四超载开关（断关门）
电梯不允许超载运行，假设超载了，超载开关动作（超载开关在轿厢的底部）同时超载灯亮起，蜂鸣器响起，电梯拒绝关门，电梯不能运行。 超载开关在额定载重量110%时动作
五轿门
安全触板 轿门内侧 光电装置 安全触板装置也是机电联锁装置 机械、：安全触板 电气：触板开关
作用：电梯关门时碰撞触板，开关动作，自动关门 防止夹人
六各处安全开关
串联电路正常情况下各触点应处于闭合状态安全继电器吸合如有一点断开安全继电器不吸合电梯不能运行维修人员在某处工作断开某处安全开关保证安全
七消防开关（消防人员专用）
位置：基站（一层）电梯返回无指令的停靠站 外呼钮上方off：正常on：消防状态 将开关搬到on处电梯进入消防状态
1正在运行的电梯 电梯下行 自动返回基站 电梯上行 就近平层停梯 在返回基站
2返回基站后 内选功能正常 外呼功能消除
3自动开关门的功能消除变为手动开关门
4电梯停运 电梯自动开门开灯 接通电源
八缓冲器
机械安全装置 位置在底坑 有两种 蓄能型（弹簧式）适用于1m/s以下 耗能型（油压式）使用于1m/s以上的各种电梯）
作用：轿厢冲顶蹲底时降低缓解轿厢冲击力减少震动保证安全
九制动器（电磁抱闸）它的位置在机房，是曳引机的一部分。（曳引机包括1曳引电动机，2涡轮减速机3制动器，等）
通电后抱闸打开 断电后抱闸复位闭合
制动器的作用——为了让电梯的轿厢准确的平层停梯，电磁控制的机械刹车。（停电梯用）
十限速器 安全钳原理 结构和作用
（1） 限速器分为；摆锤式，离心式 。离心式分为甩块式，甩球式。比较常用 结构：电气开关 甩块 甩球 触杆 绳轮 弹簧 压杆 制动轮 底板等部件组成 安全钳 分为 瞬时式 渐进式
（2）机械装置；{结构}限速器，限速钢丝绳，限速的张紧装置，夹绳机构，机械拉杆，反作用弹簧，安全钳块，等。
（3）电器开关的装置；限速器装有限速开关，轿顶装有安全钳动作开关。作用： 超速保护
（4）原理；电梯下行达到或超过额定速度115%—140%时限速器根据离心力的原理动作，通过机械装置带动安全钳将轿厢扎在导轨上，机械动作的同时电器开关动作，断控回路，电梯停运。
夹绳器
作用：同等于电梯上行安全锁 上行电梯的安全保护安装在曳引式电梯对重轿厢侧适用2.5m/s以下电梯。制停质量600kg
主要部件 ：安装底板 支架侧板 动压板 静压板 后座 连杆 触发键 碟簧组等
拉索由双向限速器来操纵，当电梯上行速度达到上行动作设定速度时（115%）拉索带动触发器使夹绳器动作也可通过电磁阀作用来触发夹绳器拉索式电磁阀驱动力100-200N拉索有效行程10-20mm
电梯安装前应做那些准备工作
电梯机械设备安装包括那些
工程技术管理人员进行现场勘查编制施工方案施工计划
人员的准备：施工前进行班前教育 工程技术人员进行安全交底技术交底说明施工方案进度，会议记录。
曳引机（制动器 涡轮减速机）
限速器 限速器钢丝绳 限速器张紧装置 安全钳
轿厢组装 厅门组装 对重组装（对重护栏） 曳引钢丝绳 补偿装置 轿厢对重导轨 缓冲器 等
叙述拆换解体机械零件要遵守哪些安全操作规程
一拆换
1工作前首先查看电梯电源是否断开机房主电源未断开禁止工作断开电源后在开关处悬挂“不准合闸”的警告牌
2拆换机件时
① 拆卸侧面机件时如齿轮箱的箱盖，应先拆下下部螺钉装时应先紧上上部螺钉
② 拆卸重心不平衡的机件时应先拆下重心远的螺钉装时应先安装重心近的螺钉
③ 拆卸弹簧时（安装）应先注意弹簧蹦出伤人
3拆卸下来的零件应先放在一起并按规定安放不要乱丢乱放
4用人力移动机件时，人员要妥善配备，工作时应动作一致必须同肩稳起稳放稳步向前，在搬运机床及重大部件时严格遵守起重工搬运工的操作规程
5用千斤顶时应遵守千斤顶使用安全规程
6刮研操作时被刮工件必须稳固不得攒动两人以上做同一工作时必须注意刮刀方向不准对人操作往复研和时手指不准伸向吻合策动面或有危险
7使用工具时应遵守工具的使用安全规程
8工作地点保持清洁不得有油污和污水 防止滑倒
9清洗零件时禁止吸烟及其他明火作业，不准用汽油擦洗零件设备和地面，费油倒入容器内不准倒入下水道
10电气设备安全防护设备未安装前不准试车
举例说明磁力线坠的用途 配合使用的直角尺 勾板尺
检测 导轨 曳引轮 门扇 金属门表 轿厢内壁 轿厢骨架 等垂直度
对重起什么作用 并写出公式
曳引电动机接通三相电源后开始运转曳引轮也随着转动曳引钢丝绳与曳引轮相互摩擦轿厢与对重相对运动
曳引力=摩擦力
对重=轿厢自重+额定载重量*（0.4至0.5）平衡系数不宜过大 机件器件 受损
喷灯的使用
（1） 使用喷灯是使用明火应与有关的领导报告，并清除周围易燃物品，准备消防器材{干粉灭火器，二氧化碳灭火器}（2）注油不宜过多三分之二为宜，压力不宜过大（3）要小火点燃逐步开大{火等气}（4）关闭喷灯要由大到小逐步完成（5）使用中加油；在喷灯冷却后进行加油（6）机件加温应均匀逐步完成，防止机件断裂变形。（7）正确使用防护用具，穿防护鞋，穿长袖工作服，戴护目镜，防护手套等。
钳工工具有哪些使用安全注意事项
手锤 钢锯 锉刀 扳手 刮刀 丝锥 手钻 台钻 台虎钳 压力钳 錾子 喷灯 螺丝刀 游标 卡尺 百分表 水平尺 磁力线坠
加工机件应固定牢固加工现场清除障碍地面应清洁防滑操作方法应正确 穿戴防护用品使用电气工具手持电动工具应防止触电，必要时戴绝缘手套
底坑设备安装要求包括那些
限速器：安装位置要正确，运转平稳动作正确润滑良好底座牢固与安全钳联动无颤动
限速器张紧装置：润滑良好应有导向的措施张紧力≤300N底部距离地面速度 2m/s 550±50
缓冲器：缓冲器距离（mm）蓄能型（弹簧式）250-300 耗能型（油压式） 150-400 撞板与缓冲器中心偏差不超过20mm
同基两个缓冲器（轿厢）与轿底距离不超过20mm蓄能型缓冲器顶面水平度不超过0.5mm耗能型缓冲器柱塞的垂直度不超过0.5mm 便于检查液位充液量正确均应设有电气开关动作灵活可靠
对重：对重重量符合要求，对重铁的上方加装固定压板应牢固对重护栏位置正确固定牢固无剐蹭
补偿装置（补偿链）：链环无开焊，自然悬挂 消除扭力两端固定可靠螺母锁紧销钉齐全并加钢绳保护不得与井道任何设备有碰撞摩擦消除噪音 补偿链距离地面100mm
井道设备安装作业包括哪些
轿厢导轨 轿厢导靴 对重导轨 对重导靴 轿厢 开关门机 中线盒与轿厢底线盒的随行电缆 曳引钢丝绳 轿厢与对重 导向轮限速器钢丝绳 井道照明（电压36V）
在维修作业中间需要暂时离开现场要注意哪些防护措施
1切断总电源开关，挂“不准合闸”牌2关好各层厅门一时不能关闭的必须设置明显障碍采取防护措施并在门口挂“危险切勿靠近”牌3切断热电源如喷灯 烙铁 电焊机和强光灯等必要时应设专人值班增加巡视
手拉葫芦（吊链）检查包括
1检查链条吊钩是否完好有无裂痕2自锁装置是否完好3使用时严禁超出掉线重量4正式起吊时根据所吊重物的重量和使用方法选择，起吊时先试吊离开地面30mm观察有无异常现象，检查无误后开始起吊
钢丝绳吊钩及夹具：根据起吊重量选用钢丝绳和配套夹具钢丝绳直径不小于12mm使用前应对钢丝绳检查确保没有断丝断股及过度磨损的钢丝绳 施工区设置安全警示护栏和安全警示标志
电梯安装过程中安全注意事项
1所以施工安全标志须知注意事项操作说明保持清晰并设置在明显位置2电梯施工单位要制定各项事故发生的安全生产规章制度并采取相应的安全防护措施3施工单位应加强所以作业人员安全培训严格遵守安全操作规程和各项安全生产的规章制度4作业人员在作业过程中发现事故隐患或其他不安全因素因立即与有关的领导报告

一般要求
一进入现场的要求
1应穿戴劳动防护用品2作业前应检查设备和工作场地排除故障和隐患3确保安全防护，信号和联锁装置齐全灵敏可靠设备应定岗定人操作
2在修理机械电气设备前应切断动力电源并在开关处悬挂“有人工作禁止合闸”的警告牌必要时应设专人监护或采取防止电意外接通的技术措施非工作人员禁止摘牌合闸
3一切电气机械设备及装置的金属外壳均应可靠接地并保持联通性非电气工作人员不足安装维修电气设备和线路
4所以金属移动爬梯与地面接触部分应有绝缘材料和防滑措施
5进入施工现场前应对所以人员进行安全交底并作记录
6进入现场应戴安全帽 穿工作服 工作鞋等安全防护用品
7施工现场严禁吸烟，明火作业时应提出动火申请有关部门保准后方可进行动火作业
8进入井道及在2米以上高空作业时应佩戴安全带
9手持电动工具应设独立电源，电源侧应加漏电保护器金属外壳应可靠接地
10井道施工禁止上下交叉作业严禁在井道抛掷工具零件材料等物品
11脚手架应有专人搭设并经专业人员验收后使用，更改、拆除也应专业人员
12同一工作平台作业人员不能超过三人
13井道工作照明应采用36V以下安全电压作业面应有良好的照明
14明火作业结束后应确认无明火和火灾隐患后方可离去
15起重装置额定载荷应大于被载设备自重的1.5倍曳引机吊离地面30mm应停止起吊观察起重装置锁具 曳引机有无异常确认无误后方可启动吊装
16在某处工作要遵守某处的安全操作规程
检修/正常转换开关 位置：轿厢内操纵盘 轿顶 机房
检修运行 慢速运行 检修速度不超过0.63m/s 不允许开门检修运行不允许用检修速度载物载客 检修开关轿顶优先
GB7588 电梯制造与安装安全验收规范
GB10060电梯安装验收规范
GB/T10058电梯技术条件
GB/T10059电梯的实验方法
GB/T18775电梯维修规范
DB11/418-2007电梯日常维护保养规则
DB11/419-2007电梯安装维修作业安全规范
DB11/420-2007电梯安装改造，重大维修和维护保养自检规则。
DB11/418-2007电梯日常维护保养规则内容是什么？
1范围：本标准规定了在用电梯日常维护保养的内容和要求。本标准适用于乘客电梯、载货电梯、自动扶梯与人行道日常维护保养。2维修：分为重大维修和普通维修3日常维护保养：清洁、润滑、调整和检查分为半月保养、月保养、季度保养、年度保养
DB11/418-2007是什么标准？记录填写要求
本标准是北京市地方标准，是强制性标准
1本标准是对电梯日常维护保养的基本要求，施工单位可根据具体的情况以及国家标准和企业标准制定高于本规则的日常维护保养标准，但不得少于本标准的项目内容及要求
2维修保养记录应填写两份，使用单位和施工单位各保存一份，保存时间为4年
3维修保养记录应用钢笔或签字笔填写不得使用铅笔、圆珠笔签字不少于两人和单位领导签字
BD/420电梯安装，改造。重大维修和维护保养自检规则中对电梯施工中的自检记录有哪些填写表格？
1电梯安装工程竣工验收证书2电梯安装验收条件自检记录3电梯设备开箱自检记录4电梯机房井道自检记录5电梯安装样板放线自检记录6导轨支架安装隐检记录7轿厢导轨安装质量自检记录8对重导轨安装质量自检记录9电梯厅门安装质量自检记录10承重梁安装隐检记录11曳引装置安装质量自检记录12轿厢组装质量自检记录13绳头制作隐检记录。14悬挂装置安装质量自检记录（曳引绳，限速器绳，补偿链，补偿绳）15悬挂装置安装质量自检记录（对重装置、补偿绳装置）16限速器，缓冲器安装质量自检记录17电气装置安装质量自检记录18随行电缆安装质量自检记录19电气接地电阻测试记录20电气绝缘电阻测试记录21电气安全装置自检记录22电梯层门安全装置检查自检记录23电梯主要功能检查自检记录24电梯安装外观质量自检记录25电梯负荷运行自检记录26负荷运行实验曲线图表（确定平衡系数）27轿厢平层准确度自检记录28电梯噪声自检记录29电梯整机功能自检记录30北京市电梯施工自检结论
DB、420是什么标准？起什么作用？记录填写的要求和方法？
为了规范北京市电梯安装、改造、重大维修工程和电梯维护保养的自检，根据国家有关标准和检验规程，制定了本标准
作用；通过制定本标准，能统一目前北京市各电梯施工单位在电梯安装、改造、重大维修及维护保养工程中的自检规则、自检要求、自检项目、自检记录内容及格式。通过本标准的实施能提高电梯施工单位自检的质量，同时为特种设备检测，检验机构进行了监督检验和定期检验提供了可靠地技术依据。（1统一标准格式内容2提高施工单位自检质量3为检查部门检验提供可靠依据）
要求：1电梯安装，改造，重大维修工程施工自检记录每台电梯填写不得少于二份。当工程各有关单位有存档要求时，应适当增加分数。2根据施工电梯的类型和资料表格内容的要求，分别由施工单位项目负责人，施工自检人员，质检员及相关单位负责人认真填写，须由本人签字，不准代签。3施工自检记录应用钢笔或签字笔填写，不得使用铅笔，圆珠笔。
方法：施工自检记录应填写真实，清楚，齐全。“自检结果”一栏中有数据要求的项目应填写实测数据；无数据要求的，可填划合格符号“对勾”或不合格符号“X”；若无此项目时，划“/”表示未发生。“结论”一栏中只能填写“合格”，或“不合格”，“无此项”等单项结论。
DB11-420电梯安装，改造，重大维修和维护保养自检规则是什么内容？
本标准规定了电梯安装，改造，重大维修和维护保养的自检条件及检测，检验仪器自检要求，流程要求，编制记录要求，安全要求，本标准适用于乘客电梯，载货电梯，液压电梯，杂物电梯，自动扶梯和自动人行电梯的安装改造重大维修和维护保养的自检。
