烽火传输设备110A及180设备小网管配置流程
我们所使用的配置软件为EMS 设备管理监控系统，至于安装方法在这里就不多做介绍了。
1. 用九针头将传输设备与电脑连接，打开软件 系统会弹出“系统未校时”的对话框，表示电脑与传输设备连接正常了。
2. 点击左上角“系统操作”—“用户注册”，输入用户口令，默认口令为：abc3.点击确认。
点击“网块操作”—“广播校时” –“确定”
1、110A此处选155C-EMU
2、622设备此处选EMU
此处改为双向DCC接入

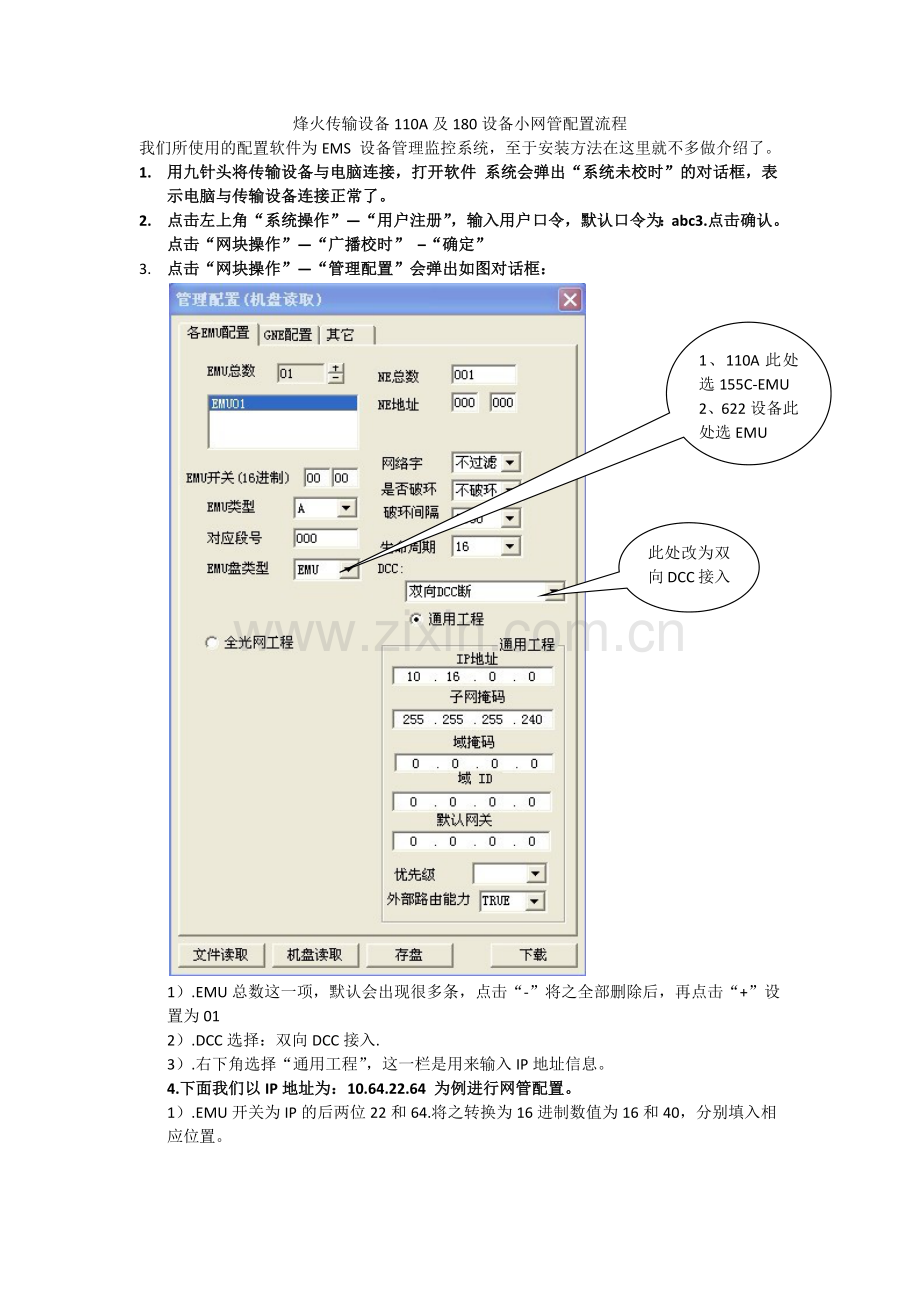

3. 点击“网块操作”—“管理配置”会弹出如图对话框：
1）.EMU总数这一项，默认会出现很多条，点击“-”将之全部删除后，再点击“+”设置为01
2）.DCC选择：双向DCC接入.
3）.右下角选择“通用工程”，这一栏是用来输入IP地址信息。
4.下面我们以IP地址为：10.64.22.64 为例进行网管配置。
1）.EMU开关为IP的后两位22和64.将之转换为16进制数值为16和40，分别填入相应位置。

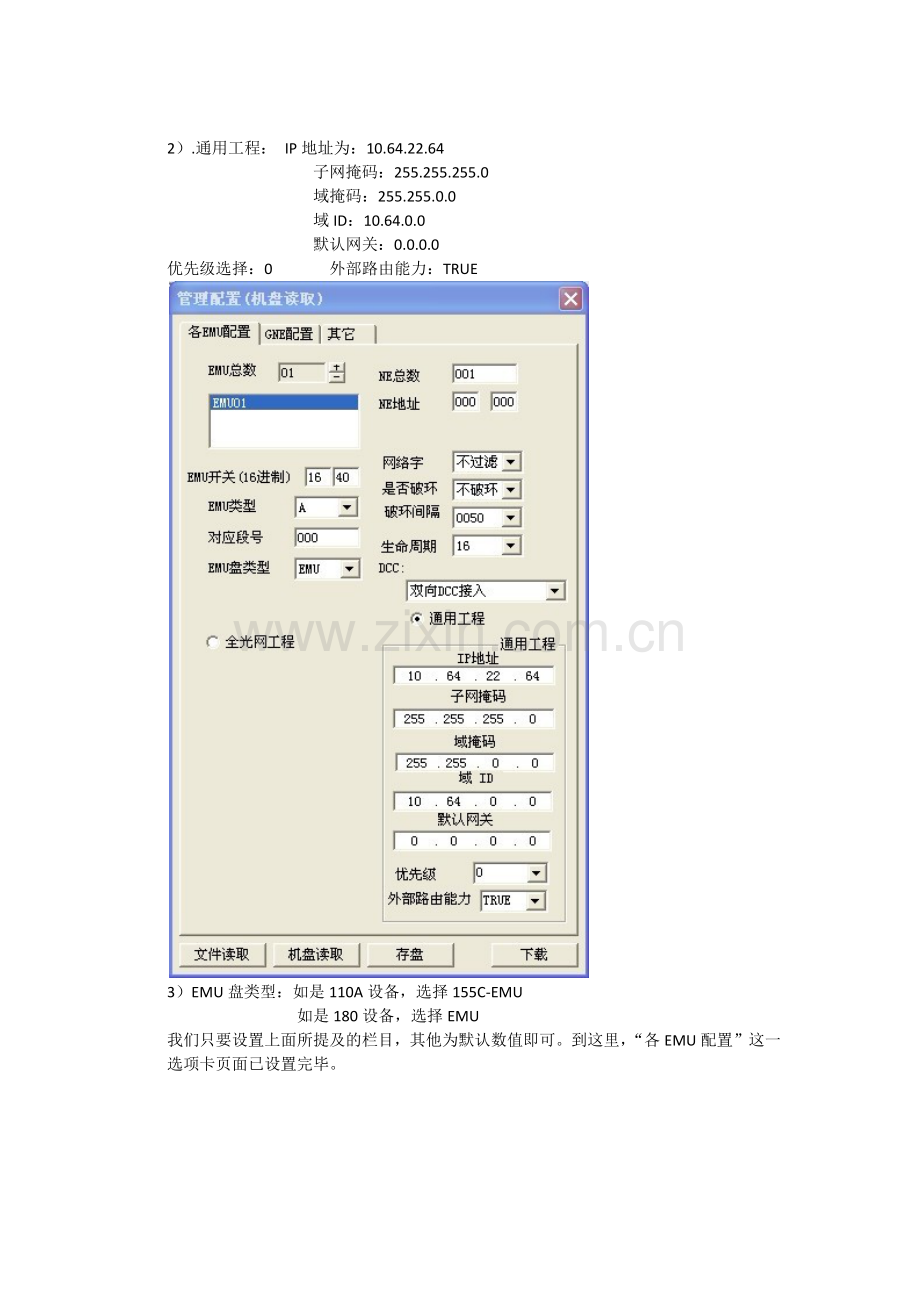

2）.通用工程： IP地址为：10.64.22.64
子网掩码：255.255.255.0
域掩码：255.255.0.0
域ID：10.64.0.0
默认网关：0.0.0.0
优先级选择：0 外部路由能力：TRUE

3）EMU盘类型：如是110A设备，选择155C-EMU
如是180设备，选择EMU
我们只要设置上面所提及的栏目，其他为默认数值即可。到这里，“各EMU配置”这一选项卡页面已设置完毕。

4）.点击“其他”选项卡，会出现如下界面：
在“当前EMU开关”中 填入 开关号：16 40
配置完成后点击下载，如配置与板卡上拨号匹配，则会显示“配置成功”，之后传输设备会重启。
如显示无数据响应…，则表示数据未下载成功，需要按以上步骤检查，重新配置。
注：显示无数据响应存在问题
1、 数据线接触不良
2、 拨码开关与小网管配置开关不一致
3、 SDH设备故障
PS: 若传输设备板卡上的IP拨码是3个的，而传输网管中心给的IP地址第三位＞63时，会相应给两个开关号，我们只需要将给的开关号填入相应位置,IP拨码也按开关号拨。通用工程中IP设置不变。
若传输设备板卡上的IP拨码是4个，则不受此限制。

5.扩展域配置：
待设备重启后，重新打开EMS网管。完成注册，广播校时后，点击“网元操作”—“扩展域参数配置”
还是以IP：10.64.22.64 为例
如图所示，扩展域配置总数：01
域地址：10.64.0.0
域掩码：255.255.0.0
域ID：10.64.0.0
域类型：Transit
端口配置：1）110A 设备选择00-04 点击“＞”移至右边窗口，之后点击“确定”，下载配置。若弹出“配置成功”则表示配置正确，之后设备会重启。若弹出“无数据响应”则表示配置错误，需重新配置数据。
2）.180设备3个IP拨码的选择00-08,4个IP拨码的选择00-14。
6.网络参数校验
设备重启后，再次打开EMS网管，完成用户注册，广播校时后。按Ctrl+N，会出现下图所示网络参数：

可自己校验网络参数配置是否正确，此处IP地址为：10.62.226.62，,180设备4个IP拨码的网络参数配置。
7.校验网络参数配置正确后，连接一个方向尾纤（具体先接哪个方向请与传输网管中心联系确定），联系网管问是否可以ping通设备，确认ping通后，我们的任务就完成了。
